Грузовики Shaanxi. Руководство - часть 5





17



Центральное распределительное устройство.

Центральное  распределительное  устройство  представляет  собой  блок,  в  котором

объединены

предохранители

устройств

управления,

реле

и

диоды.

Центральное

распредустройство

выполняет

дополнительно

функцию

распределения.

Компоненты

распредустройства  (реле,  диоды  и  т.д.)  -  вставные  и  могут  заменяться  порознь.  Позиции
отдельных

вставных

компонентов

обозначены

на

монтажной

плате

центрального

распределительного устройства выбитыми цифрами.

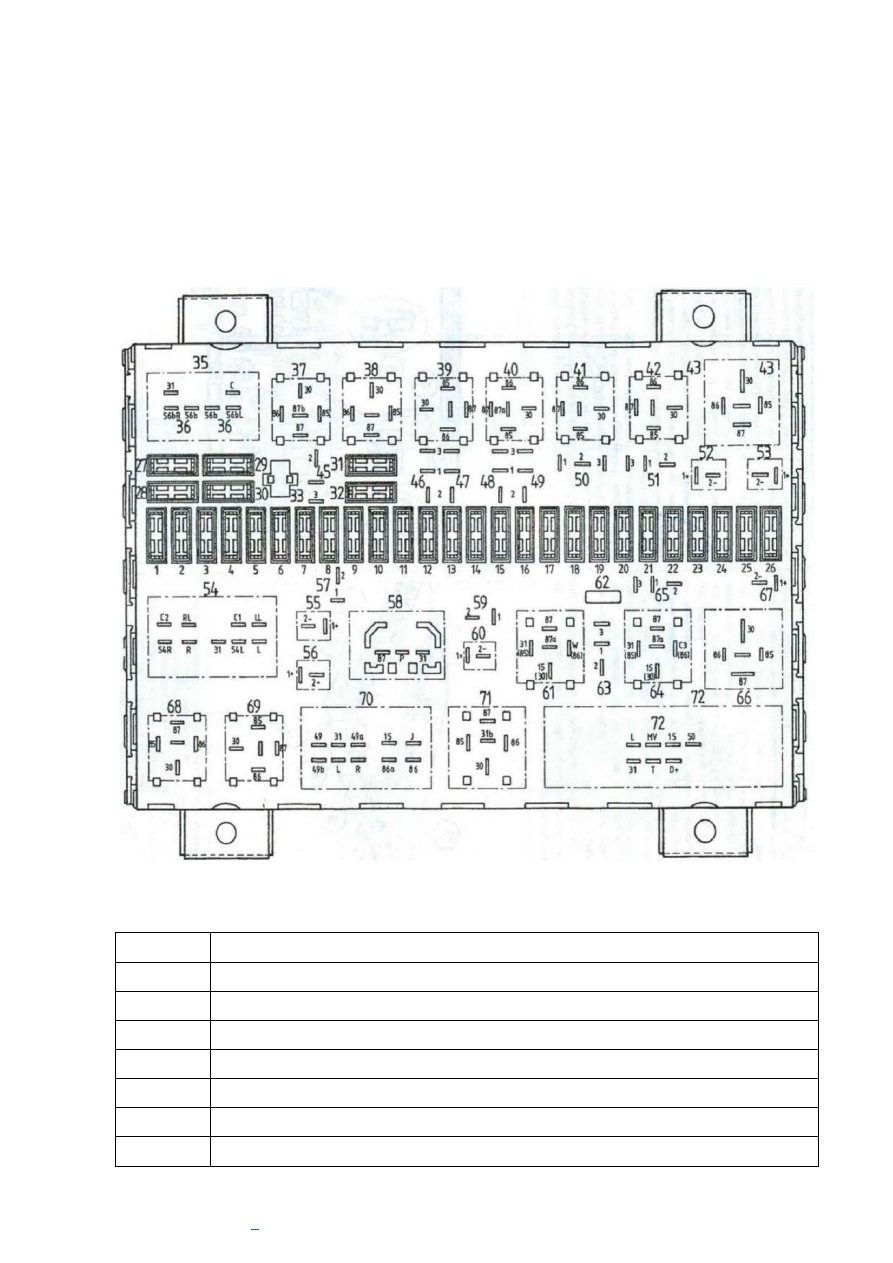

Общий вид и описание центрального распредустройства приводятся ниже.

Рис. 19

Расшифровка обозначений

Поз.

Обозначение

F1 предохранитель - ближний свет, справа

F2 предохранитель - ближний свет, слева

F3 предохранитель - дальний свет, справа

F4 предохранитель - дальний свет, слева

F5 предохранитель - стояночный и задний габаритный огонь, справа

F6 предохранитель - стояночный и задний габаритный огонь, слева

F7 предохранитель - регулирование средней скорости (запасной)

18



F8 предохранитель - подогрев топливного фильтра

F9 предохранитель - освещение приборов и подсветка выключателей

10

F10 предохранитель - противотуманные фары/задние противотуманные
фары

11

F11 предохранитель - останов. двигателя

12

F12 предохранитель - внутреннее освещение/лампа для чтения/освещение
ступенек/система аварийной световой сигнализации тахоспидограф/радио

13

F13 предохранитель - ABS (запасной)

14

F14 предохранитель - стеклоочистители, стеклоомыватели

15

F15 предохранитель - ABS, регулировочные клапаны давления (запасной)

16

F16 предохранитель - ABS /Прицеп (запасной)

17

F17 предохранитель - коробка передач (запасной)

18

F18 предохранитель - управление вентилятором

19

F19 предохранитель - обогрев зеркала

20

F20 предохранитель - мигающее светосигнальное устройство

21

F21 предохранитель - останов. двигателя (отключающий магнит)

22

F22 предохранитель - отопление/вентиляция

23

F23 предохранитель - сигнал торможения/свет фар заднего хода

24

F24 предохранитель - контроль работы (индикаторы, контрольные лампы)

25

F25 предохранитель - прикуриватель

26

F26 предохранитель - электрофакельное устройство облегчения пуска

27 до 32

Запасные предохранители

33

Держатель предохранителя

36

Х36 мостики 56b R-56b, 56b-56b L

37

К37 реле - стояночный и задний огонь

38

К38 реле - потребители, зажим 58

39

К39 реле - противотуманные фары

40

К40 реле - задняя противотуманная фара

41

К41 электрический главный выключатель аккумуляторной батареи

42

К42 реле - ближний и дальний свет

43

К43 реле - потребители, зажим 15

44

Свободно

45

Х45 мостик 2-1

46

Х46 мостик 2-1

47

Х47 мостик 2-3

48

Х48 мостик 2-3

49

Х49 мостик 2-3

50

Х50 мостик 2-3

51

Х51 мостик 2-1

19



52

V52 диод - электрический главный выключатель аккумуляторной батареи

53

V53 свободный диод - зажим 15

54

К54 мигающее контрольное реле указателей поворота

55

Свободно

56

V56 диод

57

Х57 мостик 2-1

58

К58 реле - запаздывания - останов. двигателя

59

Х59 мостик 2-1 (отсутствует у машин с ABS)

60

Свободно

61

К61 предельный датчик - моторный тормоз

62

Ушко для пломбы

63

Х63 мостик 2-3

64

К64 - датчик предельного значения - ограничитель скорости

65

Х65 мостик 2-1

66

К66 силовое реле - электрофакельное устройство облегчения пуска

67

V67 диод - электрический главный выключатель аккумуляторной батареи

68

К68 силовое реле - мигающие указатели, справа

69

К69 силовое реле - мигающие указатели, слева

70

К70 датчик - прерыватель интервалов очистки стекол

71

К71 реле - импульс очистки

72

К72 устройство управления - электрофакельное устройство облегчения
пуска

Внимание!

зажигания.

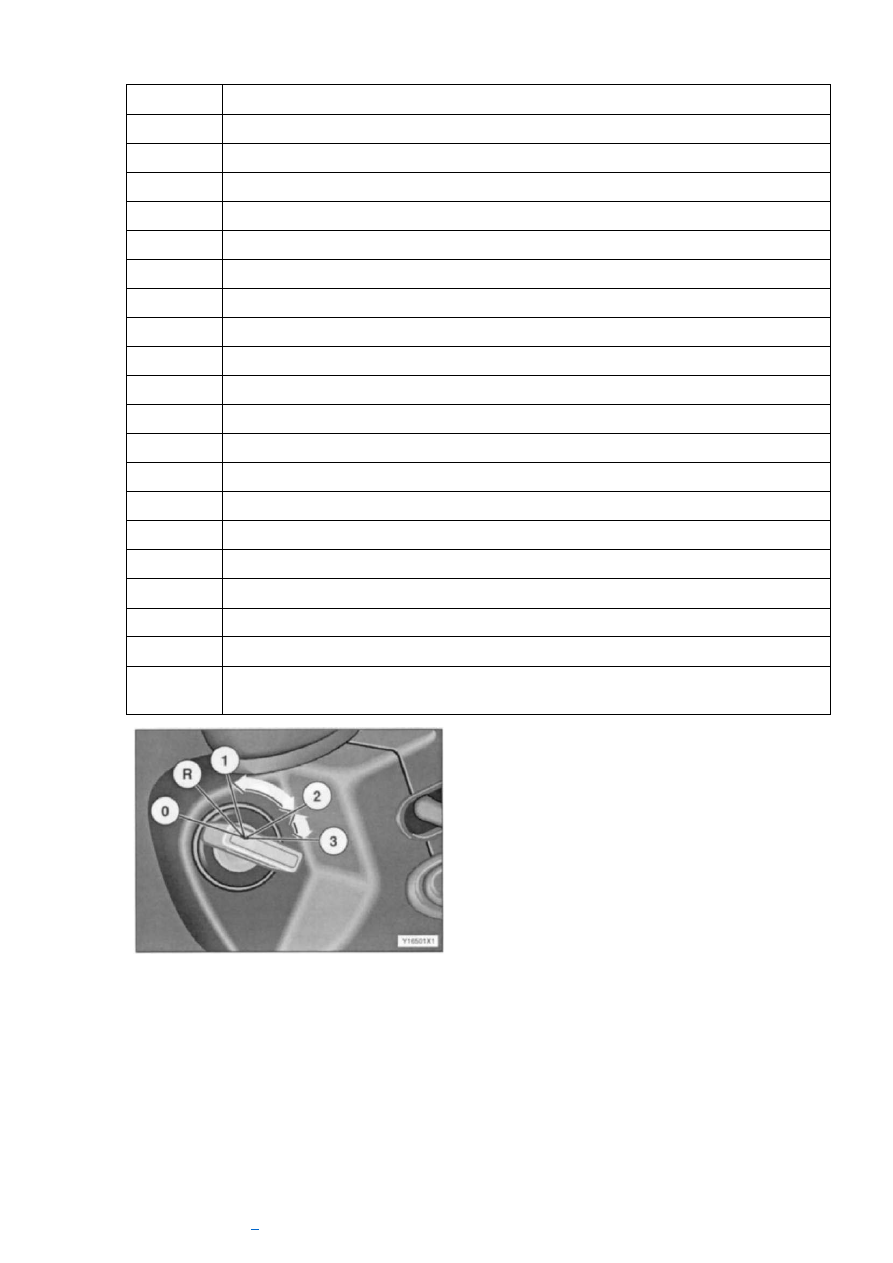

Рис. 20
При движении

Замок зажигания.

Если ключ находится в отверстии замка

зажигания в положении «0», двигатель
заглушен, источник питания отключен.

В положении R - двигатель заглушен,

источник питания подаёт ток на приборную
панель.

1  Включается главный переключатель

аккумулятора,

Положение ключа при движении
автомобиля,

Положение при запуске стартера.

автомобиля запрещается перемещать ключ в замке

20





Всё  электрооборудование  начинает  работать  после  включения  системы  поворотом

ключа в замке зажигания.

Подрулевой  переключатель  расположен  на  рулевой  колонке  слева  и  позволяет

максимально  удобно,  не  отвлекаясь  от  наблюдения  за  дорожной  обстановкой,  управлять
включением и работой ряда систем автомобиля.

Включение ближнего света фар:

-  переместите

ручку

переключателя

вверх, в положение «1».
Включение дальнего света фар:
-  подтолкните

ручку

переключателя

вверх

из

положения

«2»

и

отпустите

ее.

Включается

контрольная

лампа

«дальний свет фар».

Выключение дальнего света фар:

-  подтолкните

ручку

переключателя

из положения «1» в положение «2»

Р

ис

 21 снова, отпустите ручку. Контрольная

лампа «дальний свет фар» погаснет.

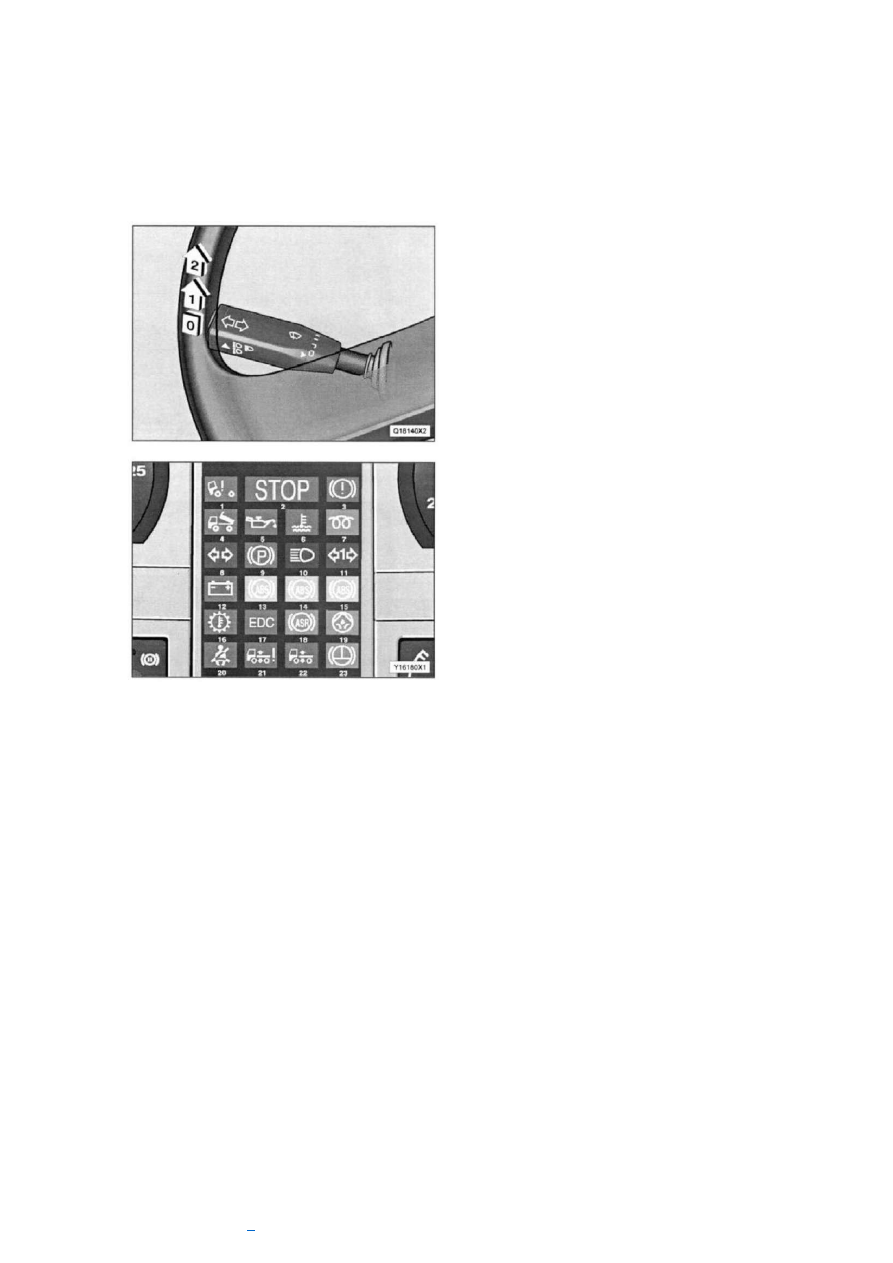

Комбинированный (подрулевой) переключатель.

«Мигнуть» фарами.

Передвиньте

рычаг

вверх

из

исходного

положения

в

положение

1»  и  сразу  верните  рычаг  в  исходное
положение.

Включится

контрольная

лампа «дальний свет фар».

Указатели поворота (с автоматическим возвратом в среднее положение)

Контрольная  лампа  зеленого  цвета  (поз.  8)  мигает,  когда  переключатель  указателя

поворота  находится  в  одном  из  крайних  положений.  Если  тягач  буксирует  прицеп
(трейлер), зеленая контрольная лампа (поз.11) также мигает.

Если  контрольные  лампы  8  и/или  11  загораются  только  один  раз,  какой-либо

указатель поворота не работает. Найдите и замените перегоревшую лампу (лампы).
