1.

Рабочая фара/автомобиль - снегоочиститель - зеленый цвет.

2. Очиститель стекол фар - зеленый цвет.
3.

Подогрев лобового стекла - зеленый цвет.

4.

Подогрев кресла - зеленый цвет.

5. Ограничитель белого дыма - желтый цвет.
6. Механизм отбора мощности I - красный цвет.
7. Механизм отбора мощности II - красный цвет.
8. Выключатель привода отбора мощности от двигателя, NMV - красный цвет.
9. Устройство

аварийного

разблокирования

подпружиненных

тормозных

энергоаккумуляторов - красный цвет.

10. Сдвижной/открывающий люк крыши - зеленый цвет.
11. Предварительный прогрев двигателя - зеленый цвет.
12. Дополнительный обогреватель - зеленый цвет.
13. Задние противотуманные фонари - желтый цвет.
14. Обогреватель топливного фильтра - зеленый цвет.
15. Устройство опрокидывания кабины, электрическое - красный цвет.
16. Рулевое управление задней осью - зеленый цвет.
17. Система замков дверей с центральным управлением - зеленый цвет.
18. Аварийная сигнализация - красный цвет.

При  нажатии  переключателя  может  засветиться  светодиод,  расположенный  в  самом

переключателе,

что

означает,

что

переключатель

работает.

Когда

переключатель

выключен,  светодиод  будет  слегка  подсвечен  даже,  тогда,  когда  переключатель  не  нажат.
Это облегчает поиск переключателя в темноте.

14





Контрольные лампы.

Для удобства использования

 контрольные и сигнальные лампы (в т.ч.
для устройств, устанавливаемых по выбору

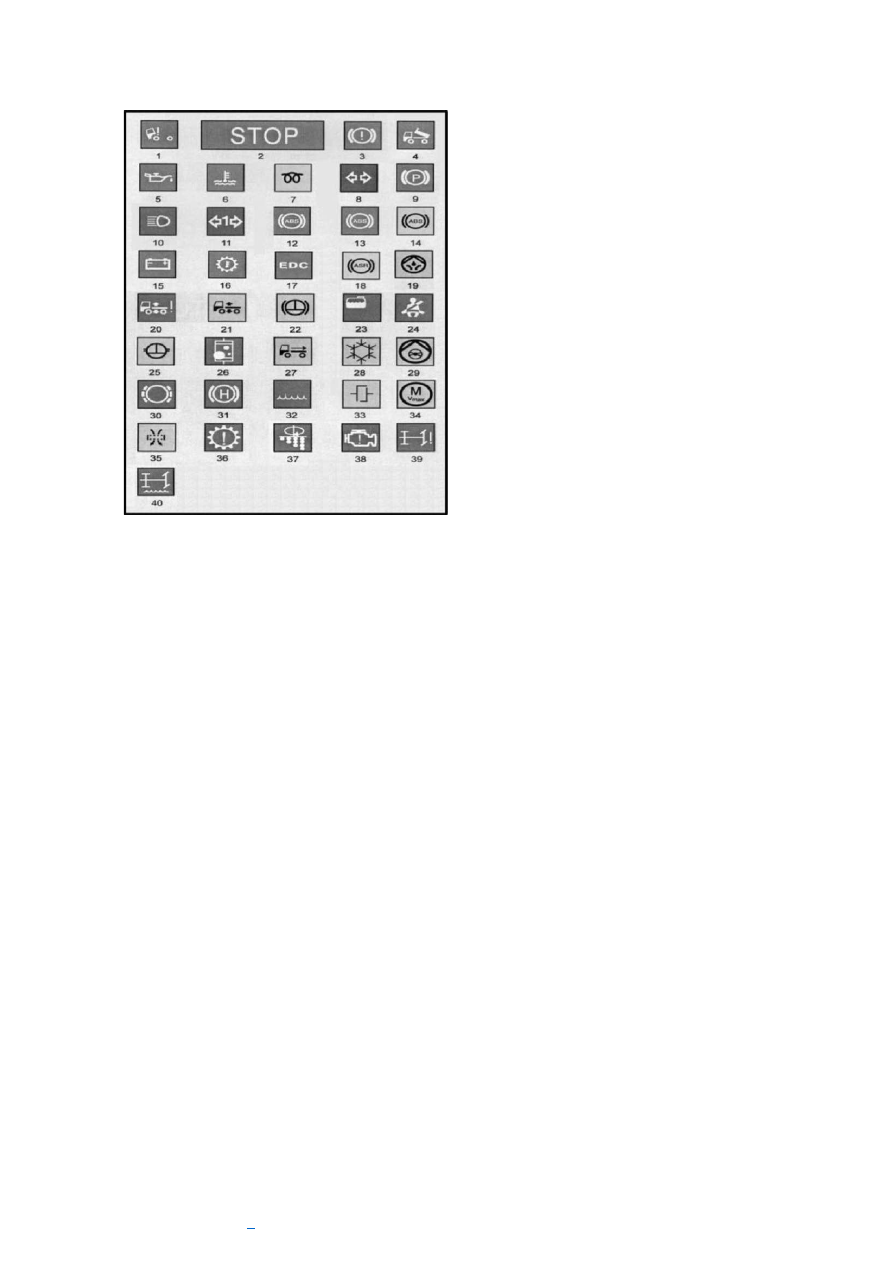

клиента) помечены символами, показанными
на Рис. 18.

Рис. 18

Расшифровка значений символов приведена ниже.

1. Индикация зафиксированного нижнего положения кабины - красный цвет.
2. Центральная  контрольная  лампа,  загорается  вместе  с  контрольными  лампами,

помеченными значком (•) - красный цвет.

3. Давление в ресивере, контуры тормоза I и II- красный цвет.
4.

Кузов самосвала, верхнее положение - красный цвет.

5. Давление моторного масла - красный цвет.
6.

Индикатор перегрева охлаждающей жидкости - красный цвет.

7. Устройство предпускового подогрева - желтый цвет.
8. Указатели поворота, трассовый тягач - зеленый цвет.
9. Стояночный тормоз - красный цвет.
10. Дальний свет фар - синий цвет
11. Указатели поворота, прицеп (трейлер) - зеленый цвет.
12. Система ABS, неисправности в системе тормозов тягача - красный цвет.
13. Система ABS, неисправности в системе тормозов прицепа - красный цвет.
14. Система ABS (прицеп системой ABS не оборудован) - желтый цвет.
15. Проверка зарядки генератора переменного тока - красный цвет.
16. Температура масла в трансмиссии (перегрев) - красный цвет.
17. Система EDC, электронное управление дизельным двигателем - красный цвет.
18. Система ASR, ограничитель частоты вращения коленвала - желтый цвет.
19. Система центральной смазки - желтый цвет.
20. Система  ECAS,  пневматическая  подвеска  с  электронным  управлением,  нижнее

транспортное положение - красный цвет.

21. Система

ECAS,

пневматическая

подвеска

с

электронным

управлением

неисправности - желтый цвет.

22. Retarder (тормоз-замедлитель) - желтый цвет.
23. Уровень охлаждающей жидкости не в норме - красный цвет.
24. Проверка ремня безопасности - красный цвет.
25. WSK. Гидротрансформаторное сцепление.
26. DPF. Электронный контроль топливного фильтра (слив отстоя) - красный цвет.
27. Индикатор включения передачи заднего хода (не описан) - желтый цвет.
28. Кондиционер.

15



I I I

I I. I

1С

I J

1.

Насос гидравлического усилителя рулевого привода.

2. Индикатор износа тормозных колодок - красный цвет.
3. Вспомогательный стояночный тормоз - красный цвет.
4. Уровень масла в двигателе - красный цвет.
5. Сцепление - желтый цвет.
6. Достижение предельной скорости движения - желтый цвет
7. Воздушный фильтр - желтый цвет
8. Неисправность коробки передач - красный цвет.
9. Пескоразбрасыватель - красный цвет.
10. Газовый двигатель, неисправность - красный цвет.
11. Устройство управления поддерживающим мостом, неисправность - красный цвет.
12. Устройство

управления

поддерживающим

мостом,

низкий

уровень

масла

-

красный цвет.

Жидкокристаллический дисплей.

Внимание!  Номинальное  напряжение  ЖК-дисплея  -  24  В  постоянного  тока,

рабочая температура от -30° С до + 70° С.

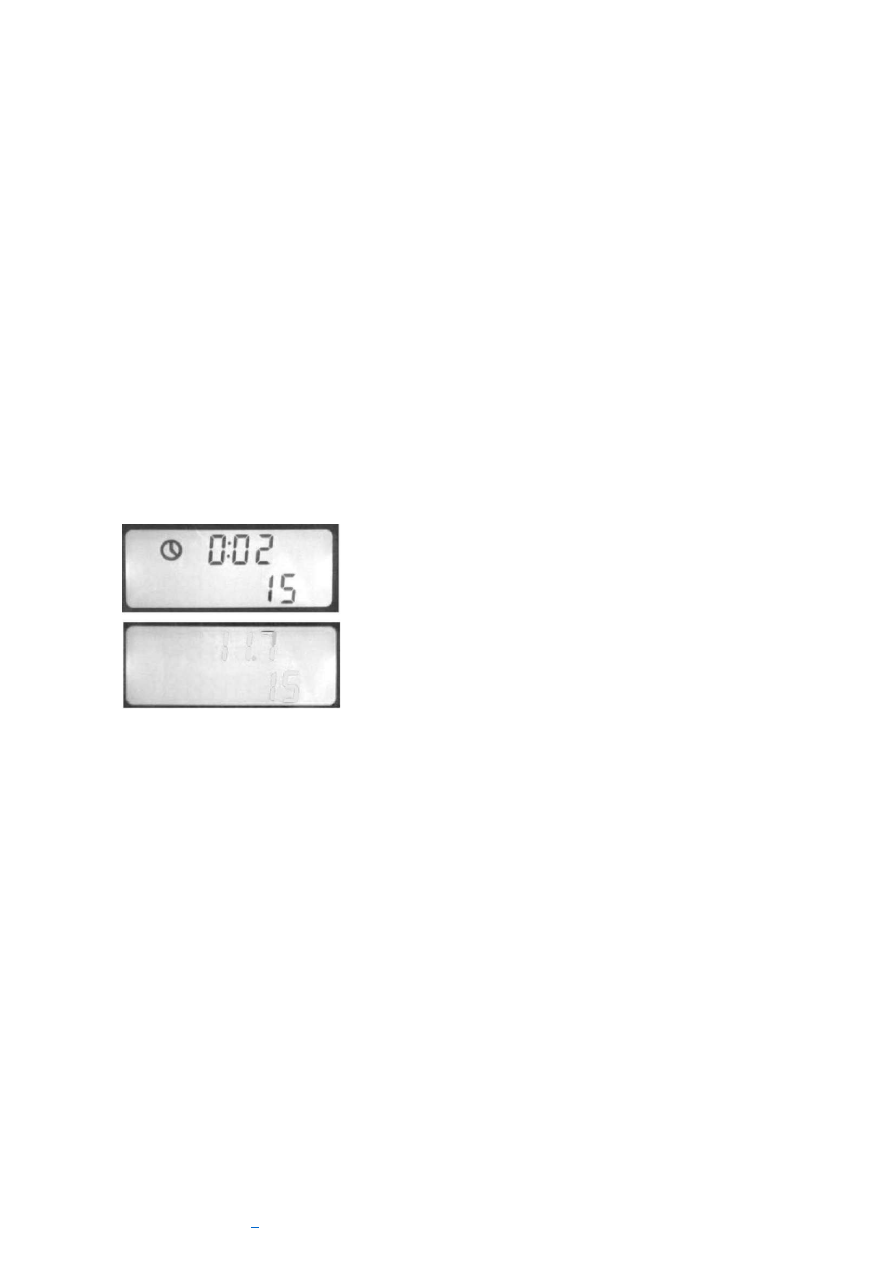

ЖСК-дисплей имеет две строки индикации.
-

в верхней строке отображается текущее время или отдельный пробег.

-

в нижней строке постоянно отображается общий пробег (15 км).

Часы  в  верхней  строке  показывают  текущее  время
(0час.02 мин.).

В верхней строке показан отдельный пробег (11,7 км).

Регулировка режимов работы:
-

для  переключения  показаний  однократно  нажмите  кнопку,  расположенную  под

дисплеем.

-

при необходимости регулировки значений - удерживайте кнопку.

Проверка типичных неисправностей и их устранение

1. После подключения к электропитанию, стрелы не вращаются:
-

проверьте,  правильно  ли  присоединен  источник  питания  автомобильной  техники  к

приборам,  электропроводка  правильно  ли  определена,  нет  ли  нехватки  напряжения
источника питания автомобильной техники;

-

после  отключения  от  электропитания  повторно  подключите  к  электропитанию,  под

действием  шагового  электродвигателя  сначала  стрела  прибора  опускается  к  нулю.  Если
стрелка  прибора  не  опускается  к  нулю,  проверьте  исправность  электрической  системы;
если  стрелка  прибора  нормально  опускается  к  нулю,  но  прибор  не  отображает  значений,
проверьте правильность линии передачи сигнал датчиков.

-

проверьте,  подачу  выходной  электроэнергии  от  спидометра  и  пневмометра  на

соответствующие датчики.

2.

После отключения электропитания стрелка не возвращается к нулю:

-

проверьте,  подключен  ли  прибор  к  нормальной  электроэнергии  (электроэнергии

аккумулятора). После отключения от электропитания следует подключить к нормальной

16





электроэнергии,

после

возвращения

к

нулю,

прибор

автоматически

отключит

от

собственного электропитания.

3. Неправильное движение и встряхивание стрелок:
-

проверьте,

совпадают

ли

с

показываемыми

параметрами

параметры

автомобильной техники.

-

проверьте  надежность  ввода  сигнала  от  датчика  каждого  прибора  и  правильность

сигнала, нет ли помехи во входном сигнале или ложных сигналов.

-

Проверьте, не прослаблена ли стрелка и не задевает ли стрелка о шкалу

4. Отсутствие

значений

работы

на

ЖК-дисплее,

неправильная

индикация

информации:

-

проверьте

состояние

ввода

сигнала

в

каждый

прибор

или

определите

соответствие

значения

сигнала

требуемому

значению

для

индикации

данной

информации.

-

неправильная регулировка параметров приборов.

5. Индикация информации о FAULT, FULL на ЖК-дисплее:
-  комбинация

приборов

имеет

определенные

функции

самоконтроля,

в

случае

обнаружения  неисправностей,  таких  как  неисправность  связи  между  MCU  и  памятью,
неправильные

данные

в

памяти,

на

ЖК-дисплее

будет

отображаться

данная

информация.

-  несмотря  на  то,  что  продукция  прошла  испытания  EMC,  её  электромагнитное

состояние  не  может  быть  четко  определено  поскольку  рабочее  состояние  электронных
устройств

автомобильной

техники

постоянно

изменяется,

в

исключительных

обстоятельствах,  это  может  вызвать  помехи  в  работе  комбинации  приборов,  в  результате
чего могут случиться потери связи.

6. Сигнальный индикатор не горит
-

проверьте,

сигнальный

индикатор

(сигнализация)

надежно

ли

подключен

к

электропитанию, нет ли ненадлежащего подключения.

-

проверьте, нет ли пробоя или ненадлежащей сварки светодиода.

-

неправильные настройки параметров, такие, как допустимые пределы.

7. Сигнальный индикатор постоянно горит:
-

проверьте

исправное

состояние

проводов

светодиодов

и

их

напряжение,

определите, нет ли неправильного присоединения.

8. Сигнальный индикатор постоянно горит:
-

проверьте  правильность  определения  источника  питания  сигнального  индикатора

(сигнализации), также правильность сигнала автомобильной техники.
