Грузовики Shaanxi. Руководство - часть 1







1. Маркировка автомобиля

Код предприятия:

SX - Shaanxi Heavy Duty Automobile

Код категории автомобиля:

1  -тяжелый грузовик

2  - полноприводный а/м
3  - самосвал
4  - седельный тягач
5  - а/м специального назначения

Код соответствия стандарту по

4  - Евро II

выхлопу двигателя:

5  - Евро III
6  - Евро IV
7  - Евро V

Код типа кабины:

N  -удлинённая кабина с высокой крышей

J  -удлинённая кабина со стандартной крышей
D  - стандартная кабина со стандартной крышей

Мощность двигателя (кВт):

H  - 141-154

J  - 155-169
K  - 170-184
L  - 185-198
M  - 199-213
N  -214-228
P  - 229-243
R  - 244-257
S  - 258-272
T  - 273-287
X  - 332-350
Y  - 351-370



Расположение заводских табличек.

Место установки 1:
- в передней части кабины, заводская
табличка с указанием модели
автомобиля расположена под капотом со
стороны переднего пассажира (Рис. 1).

Место установки 2:
- заводская табличка автомобиля
расположена на подножке двери
пассажира (Рис. 2).

Рис. 2

Код типа привода:

4х2

4х4

6х2

6х4

6х6

8х4

8х8

10х10

6х2 (две передних оси)

А

8х6

В

8х2

С

1 0х4

10x8

12x12

резерв

Код типа двигателя:

Cummins

 Weichai

Shangchai

Yuchai

Места

нанесения

(наклейки

этикеток)

штрих-кодов показаны на рисунках 1 и 3.

Рис. 3

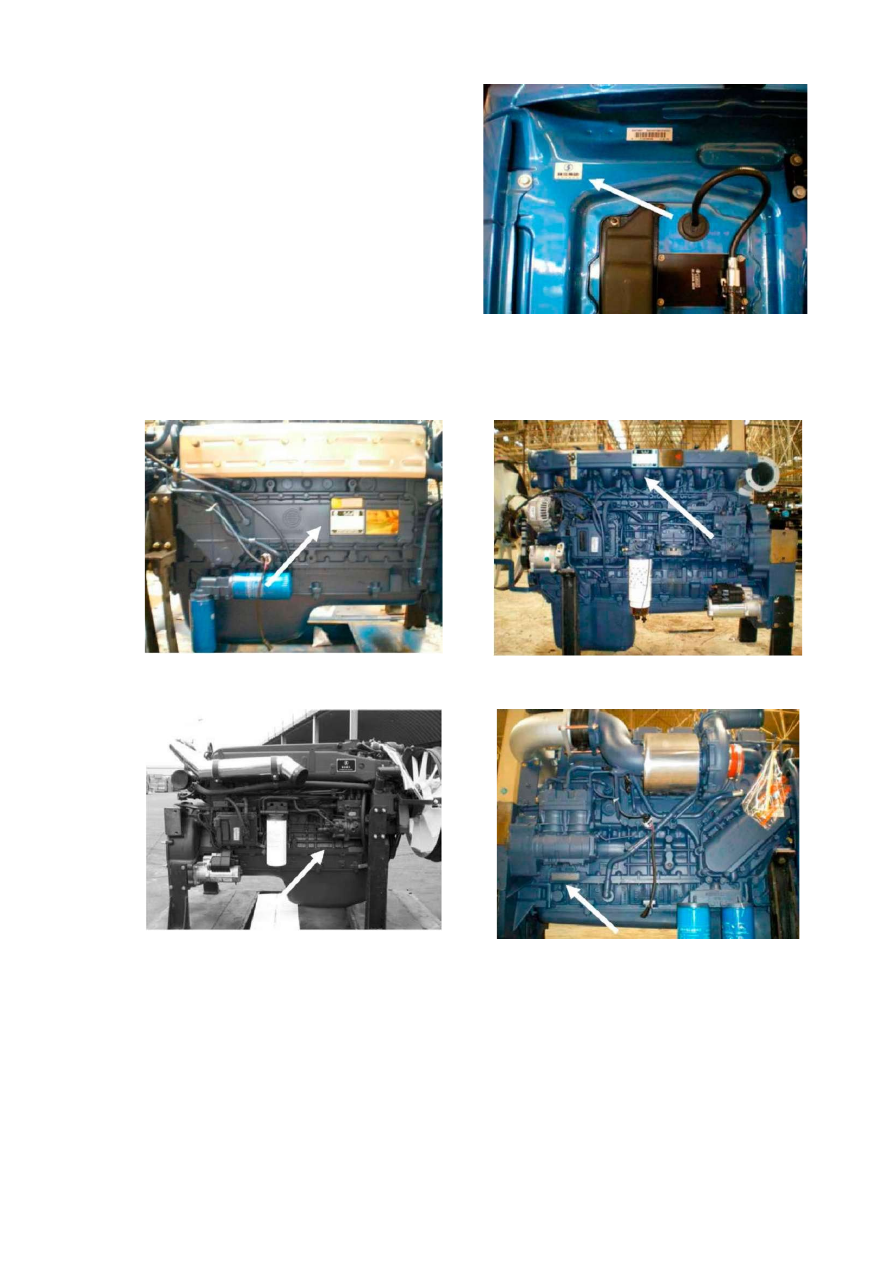

Номер двигателя

Заводская табличка с маркировкой двигателя расположена на корпусе (Рис. 4 и 5).

Рис. 4. Место установки заводской таблички
на моторе

Рис. 5. Место установки заводской
таблички на моторе

Рис. 6. Место гравировки заводского
номера

Рис. 7. Место гравировки заводского
номера

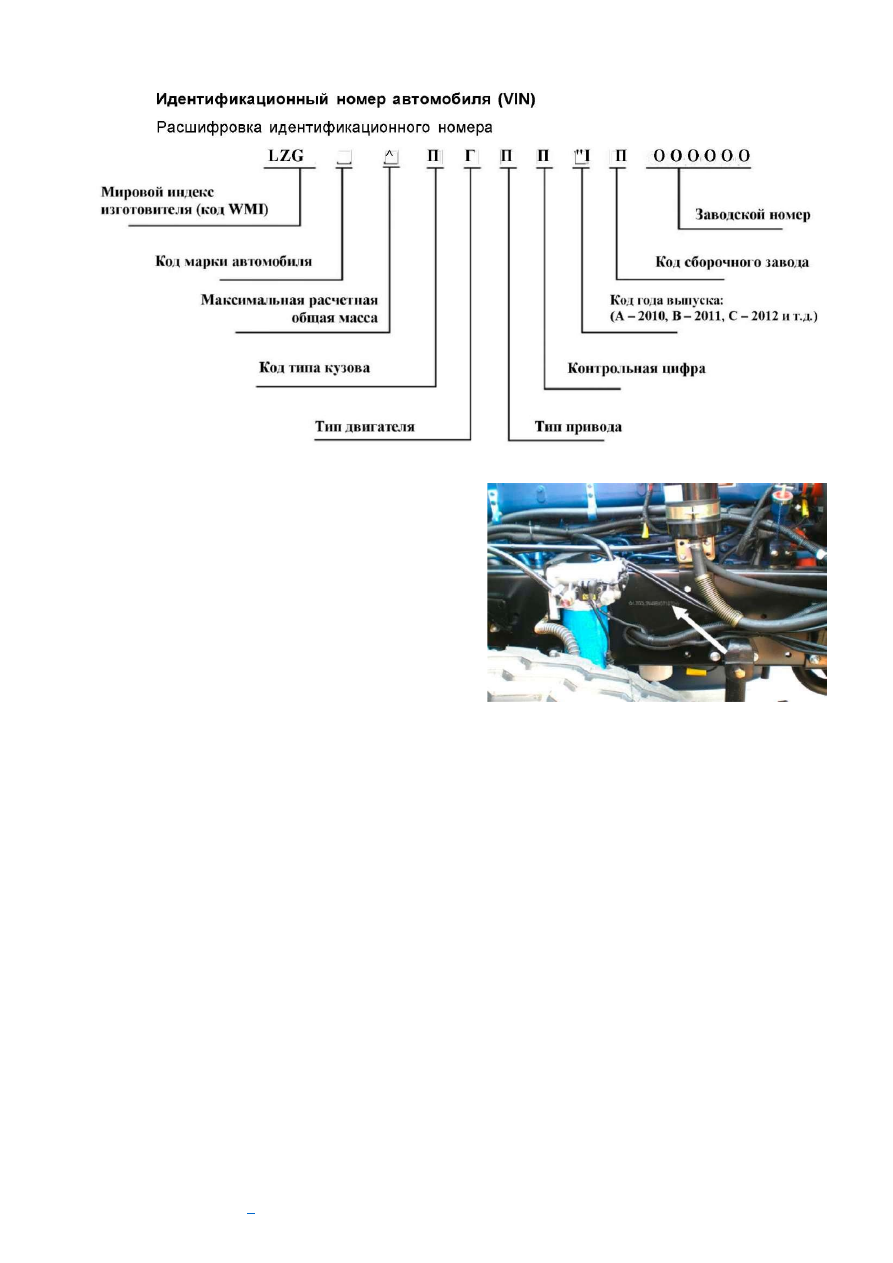

Место нанесения несъемной маркировки

Идентификационный номер автомобиля
выгравирован на наружной поверхности
правого ланжерона рамы на уровне
центральной линии передней оси.

Рис. 8
