ROCKINGER RO-50 Автоматическое тягово-сцепное устройство. Руководство - часть 9





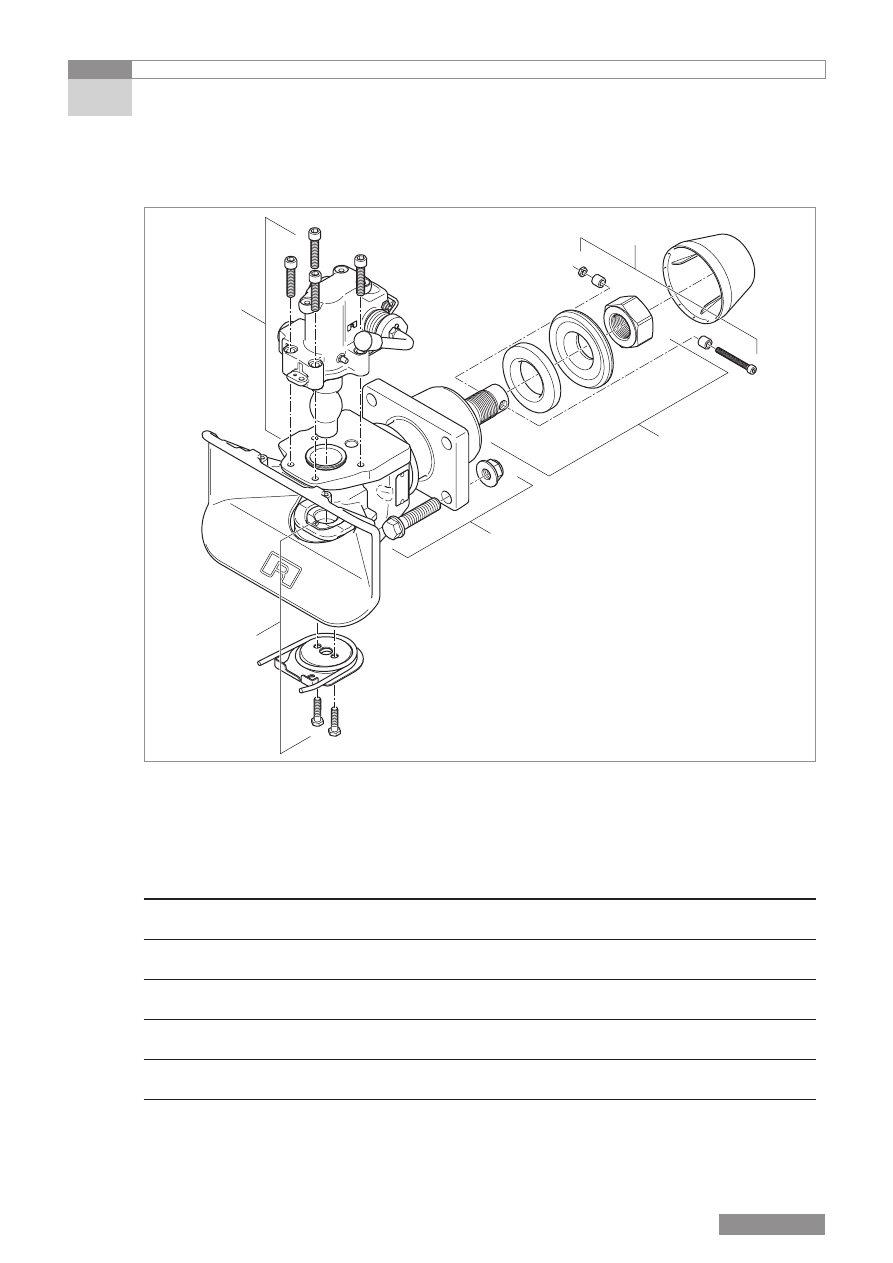

[47] Резьбовые соединения с предписанными моментами затяжки

Поз.

Резьбовое соединение

Момент

затяжки (Nm)*

Допуск

Особенности

A

Подшипник крепления на
поперечине

580

Документация

обязательна

B

Блок управления на корпусе
сцепного устройства

63

C

Узел возврата ловителя в исходное
положение

85

D

Шестигранная гайка
подшипника на тяге

750

Документация

обязательна

E

Винт с цилиндрической головкой на
шестигранной гайке

25

Документация

обязательна

* Установочное значение; затянуть винты с помощью динамометрического ключа по DIN EN ISO
6789, класс А или B.

Тягово-сцепное устройство RO

50

5.2 Моменты затяжки

5 Приложение

A

B

C

D

E

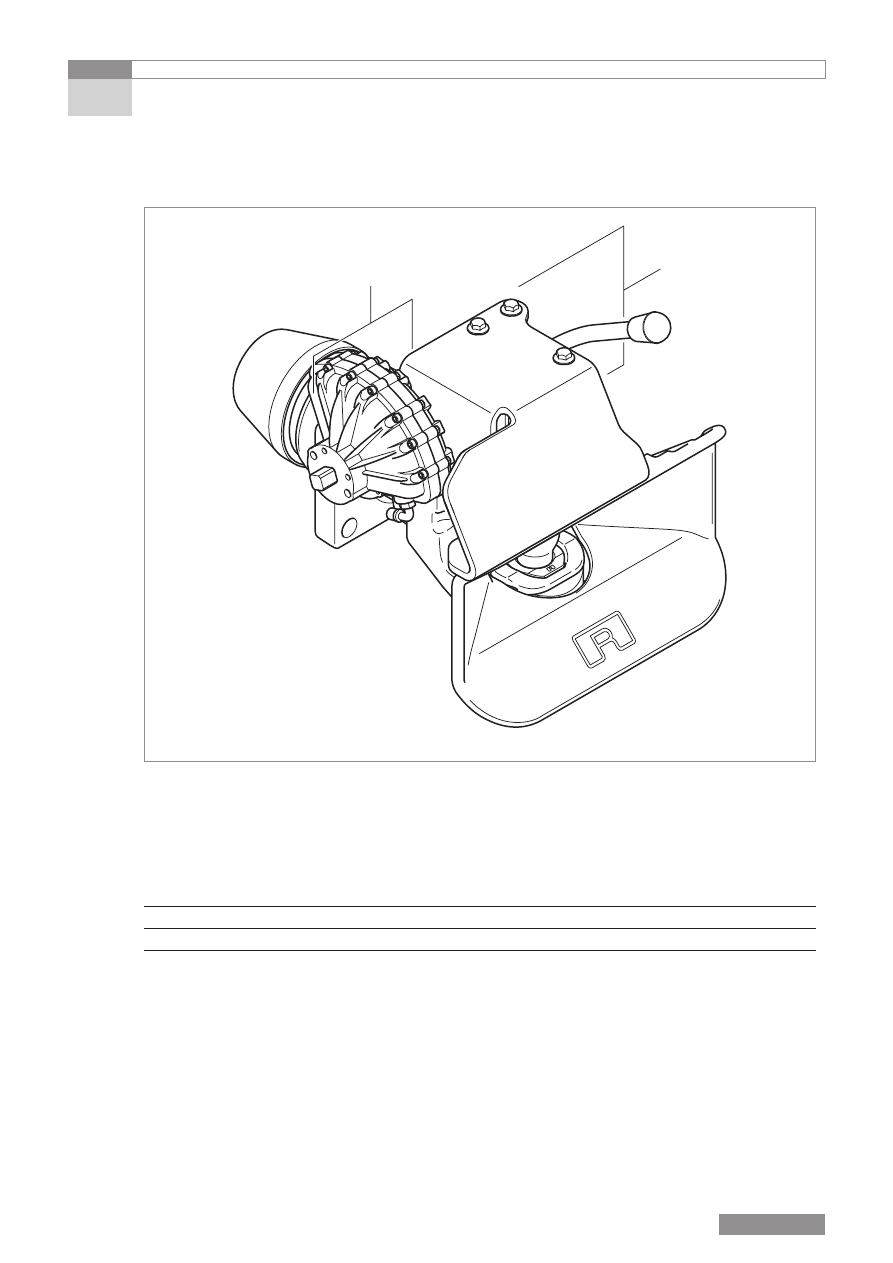

[48] Резьбовые соединения с предписанными моментами затяжки

Поз.

Резьбовое соединение

Момент

затяжки (Nm)*

Допуск

Особенности

A

Привод поворота замка у щитка

11

B

Щиток на автоматическом блоке

63

* Установочное значение; затянуть винты с помощью динамометрического ключа по DIN EN ISO
6789, класс А или B.

Комплект дооснащения пневматическим дистанционным управлением

5.2 Моменты затяжки

5 Приложение

A

B

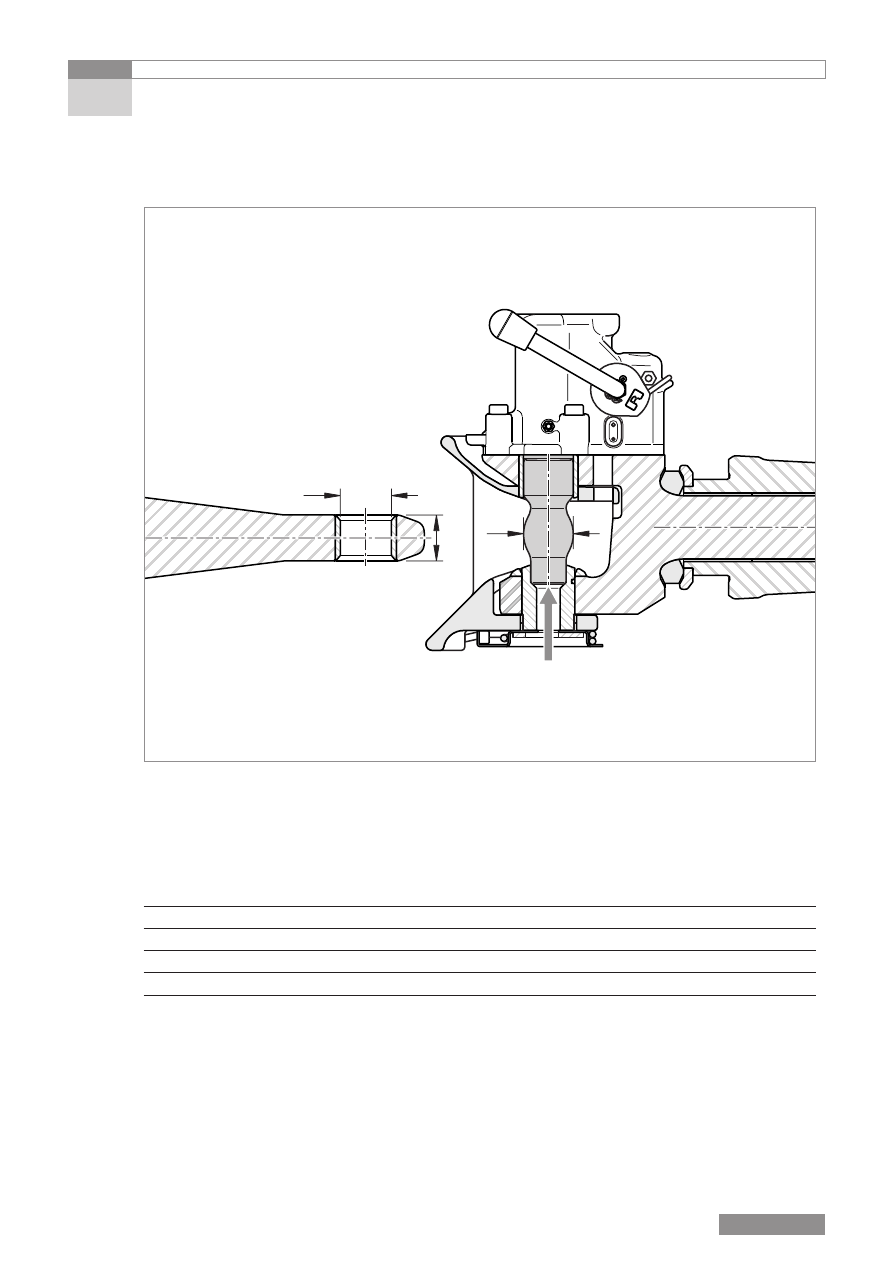

[49] Минимально допустимые размеры при износе в зоне сцепного шкворня и сцепной петли

Размер

Контрольный калибр,
код детали ROE

Наименование

Предел износа (мм)

A

57122

Сцепной шкворень

Ø 46,0

B

57122

Втулка, внутренний диаметр

Ø 52,5

C

57122

Сцепной шкворень, вертикальный люфт

макс. 2

D

Высота тяговой петли

мин. 41,5

Сцепной шкворень и сцепная петля

5.3 Пределы износа

5 Приложение

A

C

B

D

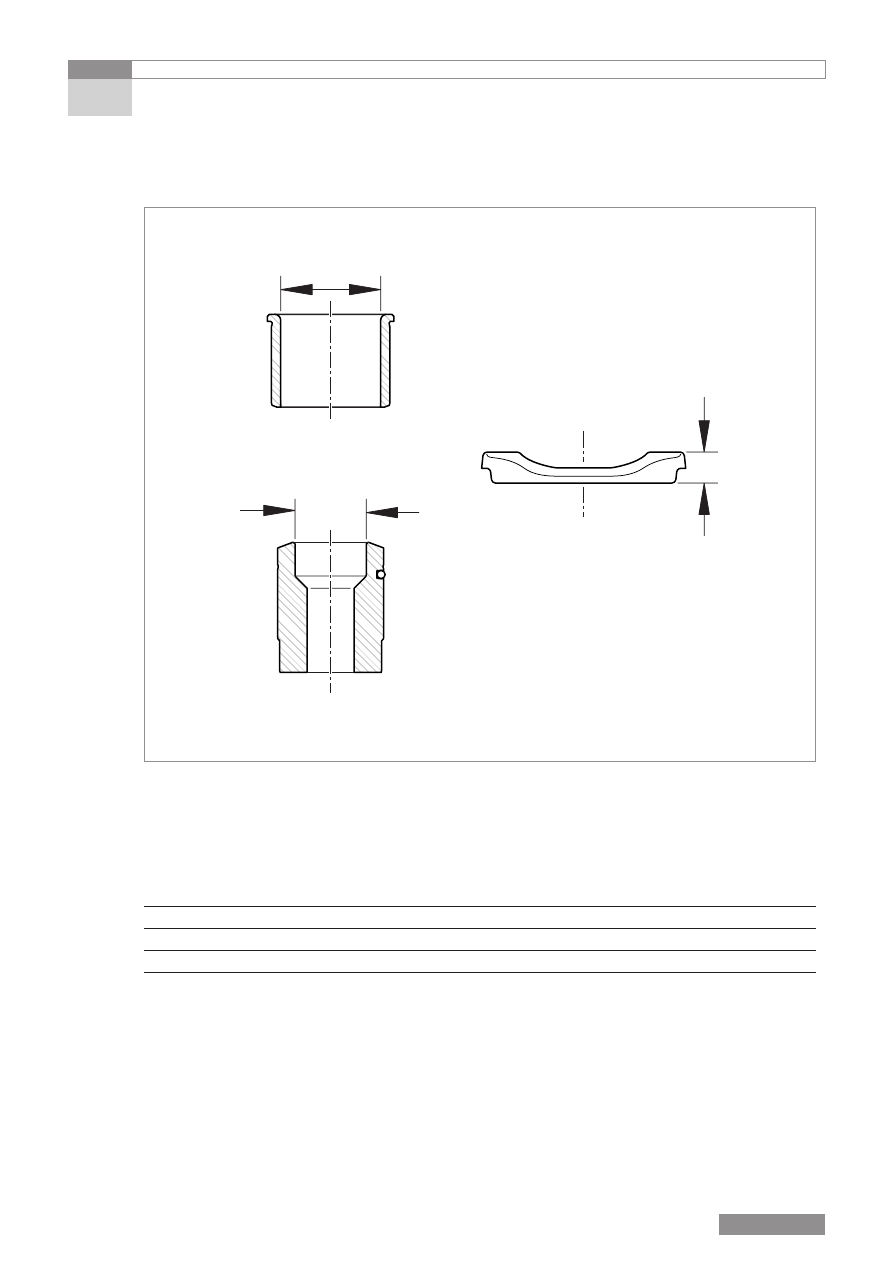

[50] Минимально допустимые размеры при износе в зоне опорного кольца и втулок

Размер Контрольный калибр,

код детали ROE

Наименование

Предел износа (мм)

A

Втулка верхняя

Ø макс. 49,5

B

Опорное кольцо

мин. 12

C

Втулка нижняя

Ø макс. 35,9

Опорное кольцо и втулки

5.3 Пределы износа

5 Приложение

A

B

C
