ROCKINGER RO-50 Автоматическое тягово-сцепное устройство. Руководство - часть 8





30

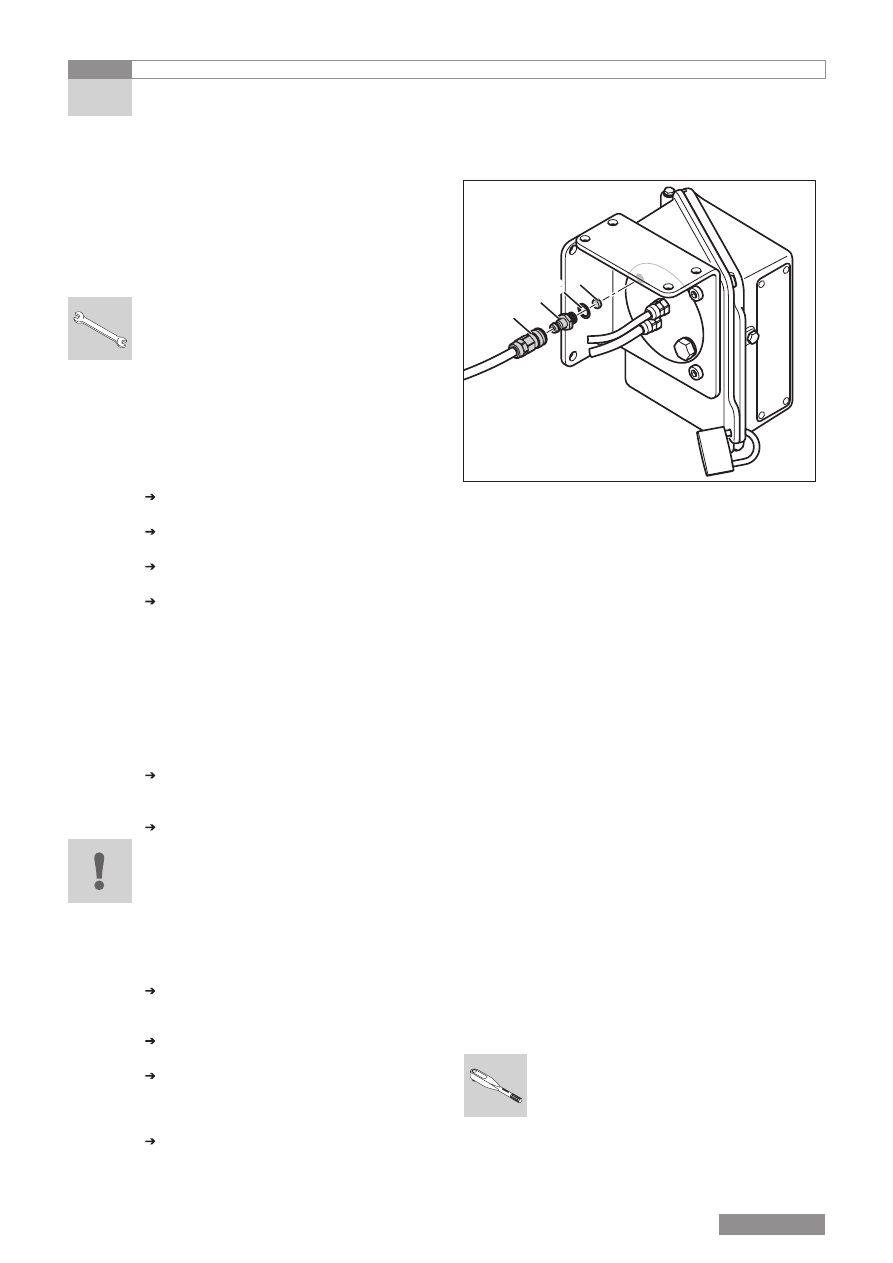

[40]

A Быстродействующий разъем



B Штекер разъема



C Уплотнительная шайба



D Фильтрующая шайба

Фильтр

Предпосылки

–  Обеспечено отсутствие давления в

устройстве

ИНСТРУМЕНТ

–  Кольцевой или рожковый гаечный ключ

SW 13

–  Кольцевой или рожковый гаечный ключ

SW 14

–  Небольшая отвертка для винтов с одним

шлицем

– Острогубцы

Демонтаж

Отсоединить быстродействующий разъем

[40A]

Отвинтить штекер [40B] разъема вместе с

уплотнительной шайбой [40C]

Предохранить линии сжатого воздуха от

попадания в них грязи

Вынуть фильтрующую шайбу [40D]. При

необходимости использовать отвертку для
винтов с одним шлицем и острогубцы

Монтаж

Монтаж производится в обратной
последовательности. При этом следует
обратить особое внимание на следующие
операции.

Очистить резьбовое соединение и

уплотняющие поверхности блока

управления

Заменить фильтрующую шайбу [40C]

ОСТОРОЖНО!

Новая фильтрующая шайба при
монтаже может быть разрушена!
Металлокерамические фильтрующие шайбы
чувствительны к давлению. Во время
эксплуатации фильтрующая шайба не должна
дрожать, так как в таком
случае она не будет фильтровать воздух!

Вручную осторожно привинтить резьбовое

соединение. Фильтрующая шайба не

должна перекоситься

Затянуть резьбовое соединение [40B] с

учетом правильного момента затяжки

Проверить герметичность´компонентов,

по которым подводится воздух, при

необходимости использовать спрей для

поиска утечек

Проверить исправность работы

дистанционного управления

4.5 Пневматическое дистанционное управление

(комплект дооснащения)

4 Работы по ремонту

A

B C

D

МОМЕНТЫ ЗАТЯЖКИ

Резьбовое соединение [40B] . . . 8 + 1 nm

31

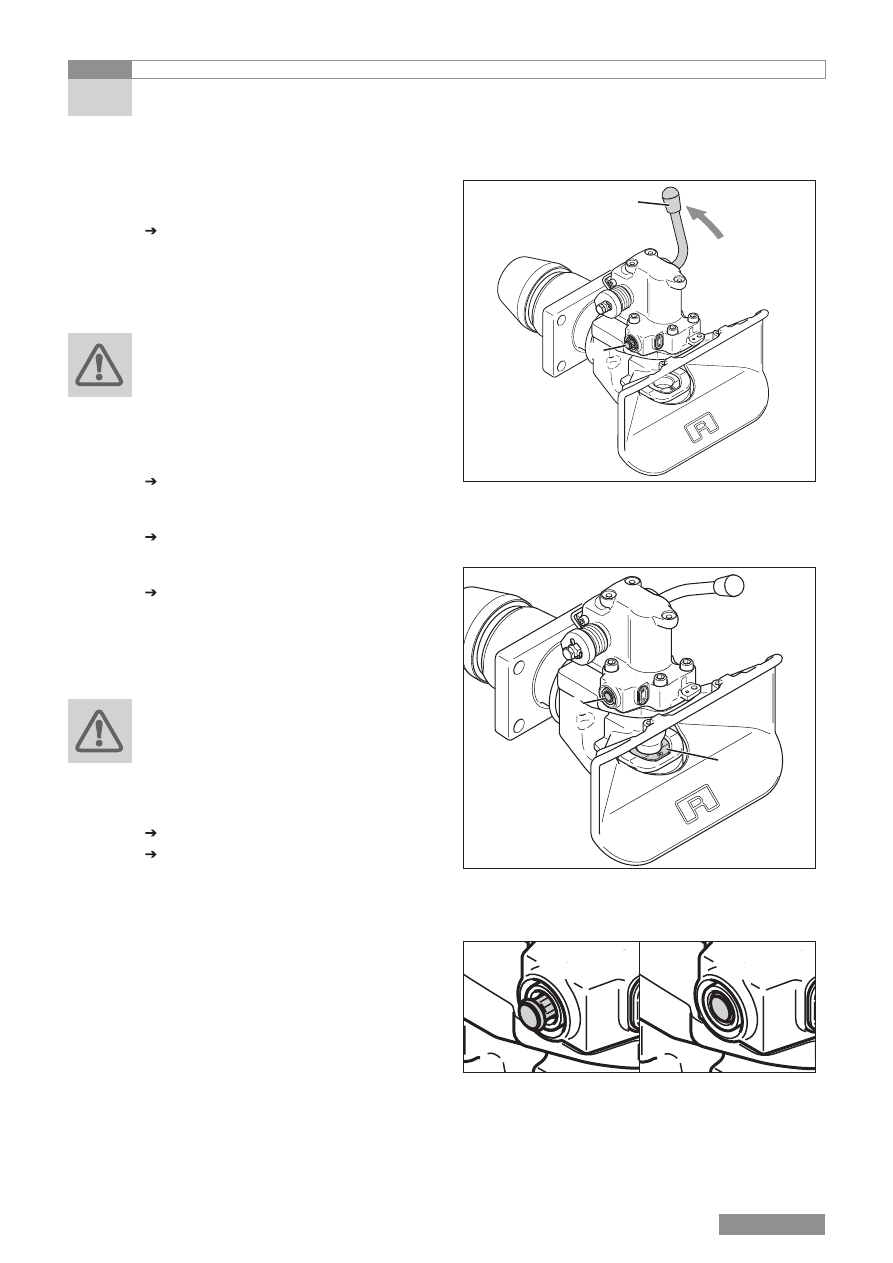

[41]

A Рукоятка



B Палец-индикатор

Процедура
Для открытия сцепного устройства:

выжать рукоятку [41A] вверх до

защелкивания

–  Сцепное устройство открыто. Теперь

палец-индикатор [41B] должен

заметно выступать (ок. 12 мм).

Ловитель должен быть застопорен

ПРЕДУПРЕЖДЕНИЕ!

Опасность получения травмы! Сцепной

шкворень и рукоятка находятся под

усилием натяжения пружины. Не совать

руки в зону действия сцепного шкворня

или рукоятки!
Для закрытия сцепного устройства от
руки:

приподнять сцепной шкворень с

помощью пригодного инструмента или

же

ладонью осторожно ударить по

рукоятке в направлении открытия

сцепного устройства

Рукоятку перевести в нижнюю

позицию

–  Сцепное устройство закрыто. Палец-

индикатор [42A] больше не должен

выступать. Ловитель можно повернуть

в сторону

ПРЕДУПРЕЖДЕНИЕ!
Если при закрытом сцепном устройстве
палец-индикатор выступает [43],
эксплуатация транспортного средства с
прицепом не разрешается — существует
опасность аварии. Возможные меры по
устранению неисправности:

Очистить втулку нижнюю [42B]

Заменить предохранитель; см. главу

4.1

4.6 Проверка исправности работы

4 Работы по ремонту

[42]

A Палец-индикатор



B Втулка нижняя

[43] Неправильно

[44] Правильно

A

B

A

B

Палец-индикатор при закрытом сцепном устройстве

û

ü

ü

û

5.1 Запасные детали

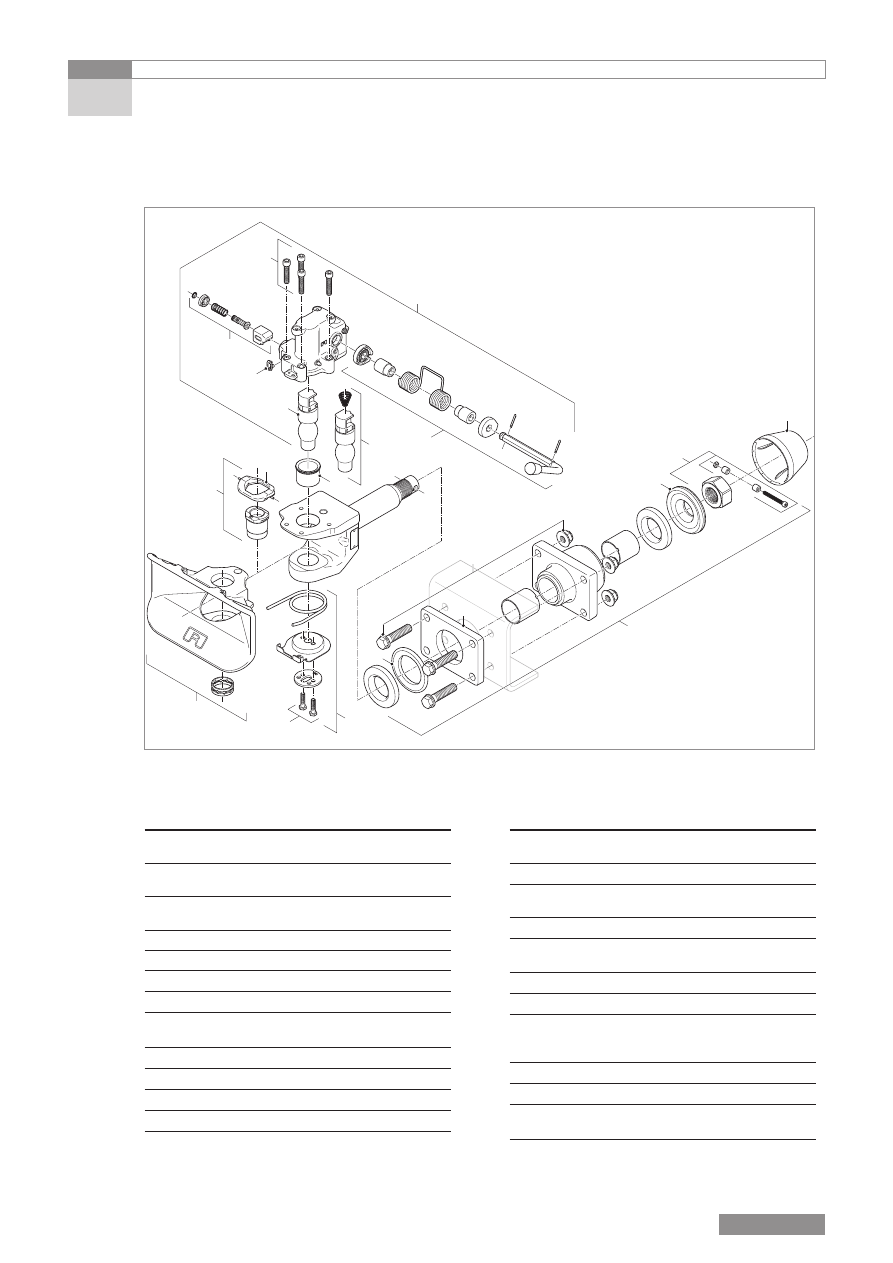

[45] 

 Не является запасной деталью

Тягово-сцепное устройство RO

50

12

11

6

2

1

4

15

18

13

3

17

16

14

8

9

7

10

5a

19

(20)

5b

5 Приложение

Поз.

Наименование

Код артикула

1

Автоматический блок в сборе

с направленной вверх рукояткой

71442A

1

Автоматический блок в сборе

с направленной вниз рукояткой

71442B

2

Рукоятка в сборе, направленная

вверх

71644A

3

Предохранитель в сборе

27009

4

Комплект винтов M12 в сборе

30417

5a

Сцепной шкворень

47130

5b

Сцепной шкворень в сборе

47151

6

Заглушка для отверстия под

датчик

25558

7

Втулка верхняя

53604

8

Втулка нижняя в сборе

53637

9

Опорное кольцо

59428

10

Ловитель

46145

Поз.

Наименование

Код артикула

11

Узел возврата ловителя в

исходное положение в сборе

71331

12

Комплект винтов M10

30486

13

Подшипниковый узел в сборе,

вкл. поз. 18

71801

14

Колпак

25347

15

Шестигранная гайка M45, вкл.

поз. 18

71802

16

Конусная шайба

59393

17

Крышка пружины

44177

18

Винт с цилиндрической головкой

M8, шестигранная гайка M8,

распорные втулки

30492

19

Комплект винтов в сборе

71122

20

Опорная плита

59466

Ремонтный комплект:

поз. 3, 4, 5, 7, 8, 11

71805

5.1 Запасные детали

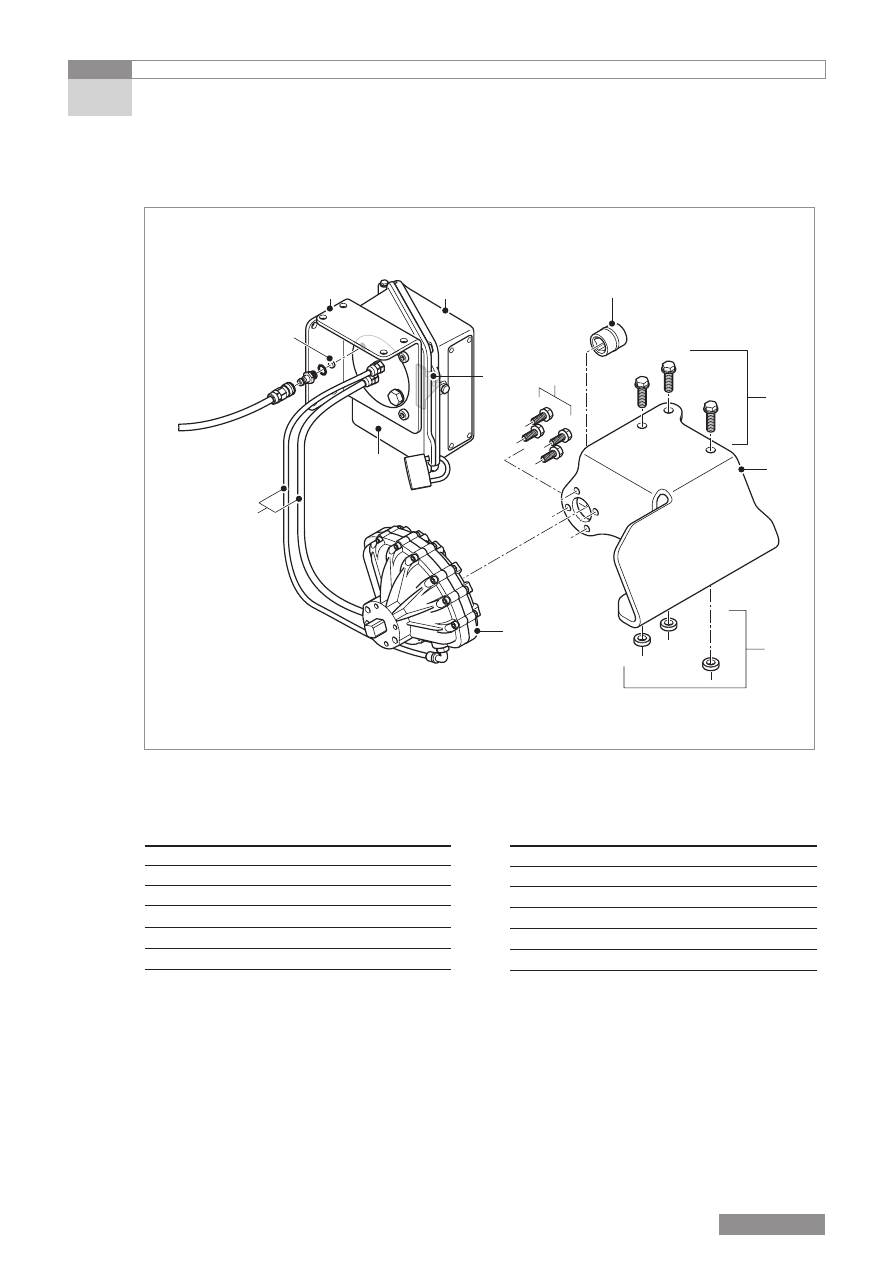

[46]

Комплект дооснащения пневматическим дистанционным управлением

9

4

1

12

11

8

6

2

5

3

7

10

5 Приложение

Поз.

Наименование

Код артикула

1

Привод поворота замка

71653

2

Щиток

15747

3

Крепёжные винты

30479

4

Соединительная муфта

65726

5

Крепежные болты, вкл. поз. 6

30426

6

Дистанционные шайбы

53599

Поз.

Наименование

Код артикула

7

Блок управления в сборе

71541

8

Комплект шлангов

25514

9

Фильтрующая шайба

90379

10

Запирающая защелка

65753

11

Крышка блока управления

76002

12

Кронштейн

65752
