26

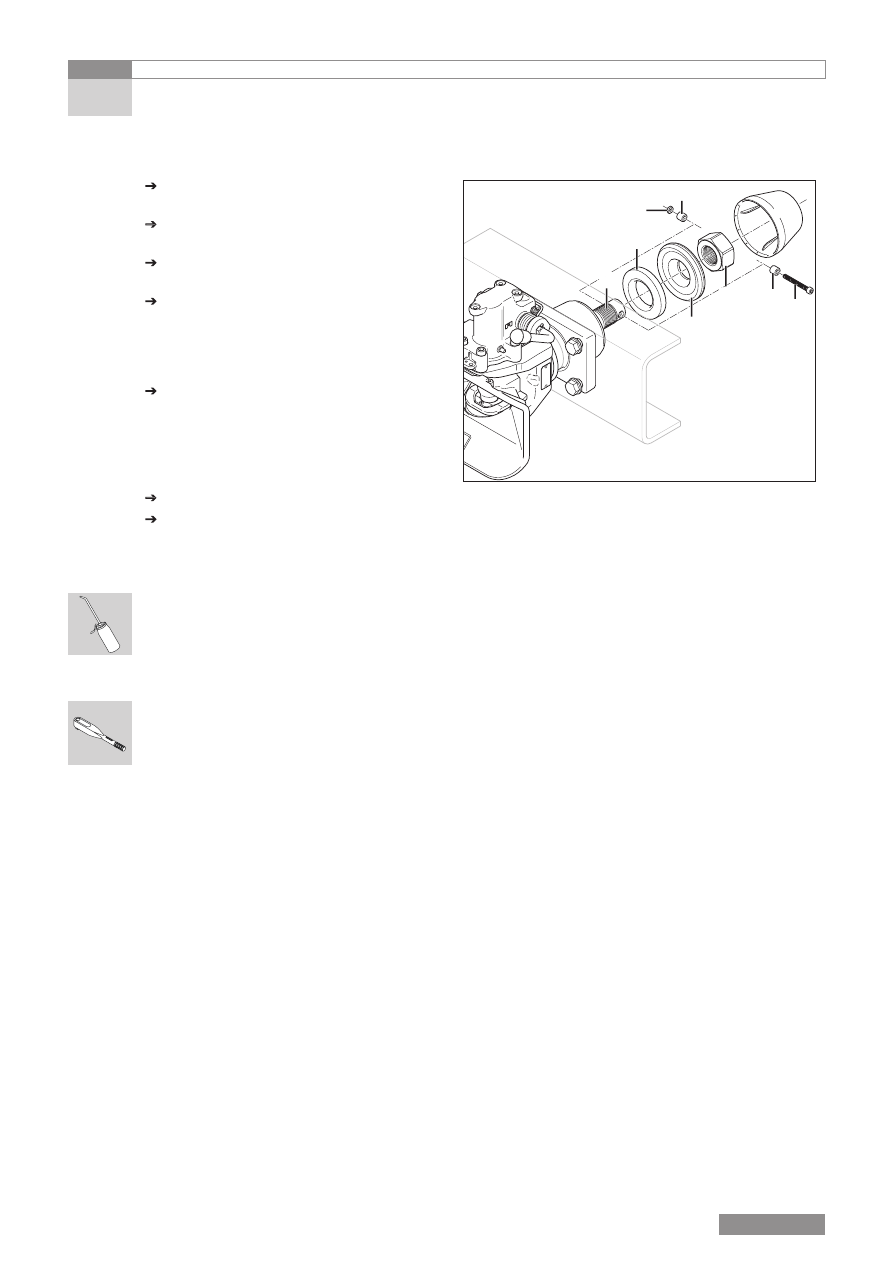

[34]

A Резиновый упругий элемент



B Конусная шайба



C Тяга



D Шестигранная гайка М45



E Болт с цилиндрической головкой



F Распорная втулка



G Распорная втулка



H Шестигранная гайка М8



I Колпак



Надвинуть резиновый упругий

элемент [34A] на тягу



Надвинуть конусную шайбу [34B] на

тягу в правильном положении



Смазать резьбу шестигранной гайки

[34D] и ее опорный буртик пастой CU



Произвести монтаж шестигранной

гайки [34D] в правильном положении,

обращенной с опорным буртиком в

сторону конусной шайбы, учитывая

момент затяжки



Просунуть болт [34E] с

цилиндрической головкой через

распорную втулку [34F], тягу [37C], и

распорную втулку [34G] и затянуть с

помощью шестигранной гайки [34H] с

учетом момента затяжки



Надеть колпак [34I]



После монтажа всех деталей

проверить работоспособность

сцепного устройства; глава 4.6

СМАЗОЧНЫЙ МАТЕРИАЛ

–  Паста cU Roe96039
–  Специальная консистентная смазка

Roe96042

МОМЕНТЫ ЗАТЯЖКИ

–  Шестигранная гайка [34D]
      на тяге [34c] . . . . . . . . . . . . . . 750 nm
–  Болт [34e] с цилиндрической

головкой на шестигранной гайке

[34H] . . . . . . . . . . . . . . . . . . . . .  25 nm

4.4 Подшипниковый узел

4 Работы по ремонту

A

B

C

D

F E

G

H

I

27

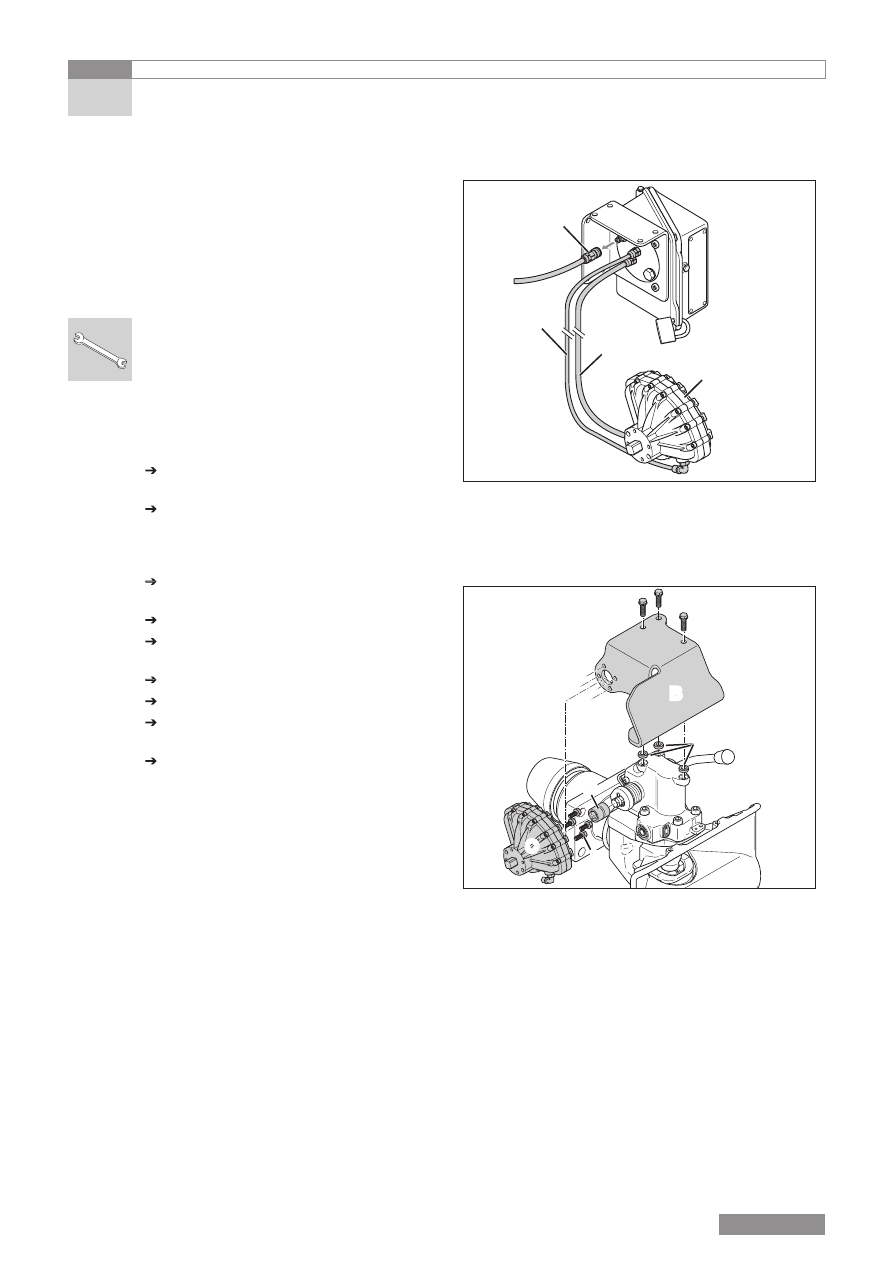

[35]

A Быстродействующий разъем



B Линия сжатого воздуха Ø 6 мм (красная)



C Линия сжатого воздуха Ø 8 мм (черная)



D Привод поворота замка

Блок привода поворота замка

Предпосылки

–  Обеспечено отсутствие давления в

системе сжатого воздуха

–  Сцепное устройство закрыто

ИНСТРУМЕНТ
–  Кольцевой или рожковый гаечный

ключ SW 15

–  Кольцевой или рожковый гаечный

ключ SW 8

Демонтаж



Отсоединить быстродействующий

разъем [35A] на блоке управления



Отсоединить линии сжатого воздуха

[35B и 35C] от двух вставных

фитингов привода [35D] поворота

замка



Предохранить линии сжатого воздуха

от попадания в них грязи



Удалить 3 винта [36A]



Снять щиток [36B] вместе с блоком

привода поворота замка [36C]



Снять соединительную муфту [36D]



Удалить 3 дистанционные шайбы [36E]



Пометить положение установки блока

привода поворота замка



Удалить 4 винта [36F]

4.5 Пневматическое дистанционное управление

(комплект дооснащения)

4 Работы по ремонту

A

B

C

D

[36]

A 3 винта



B Щиток



C Привод поворота замка



D Соединительная муфта



E 3 дистанционные шайбы



F 4 винта

A

B

C

D

F

E

28

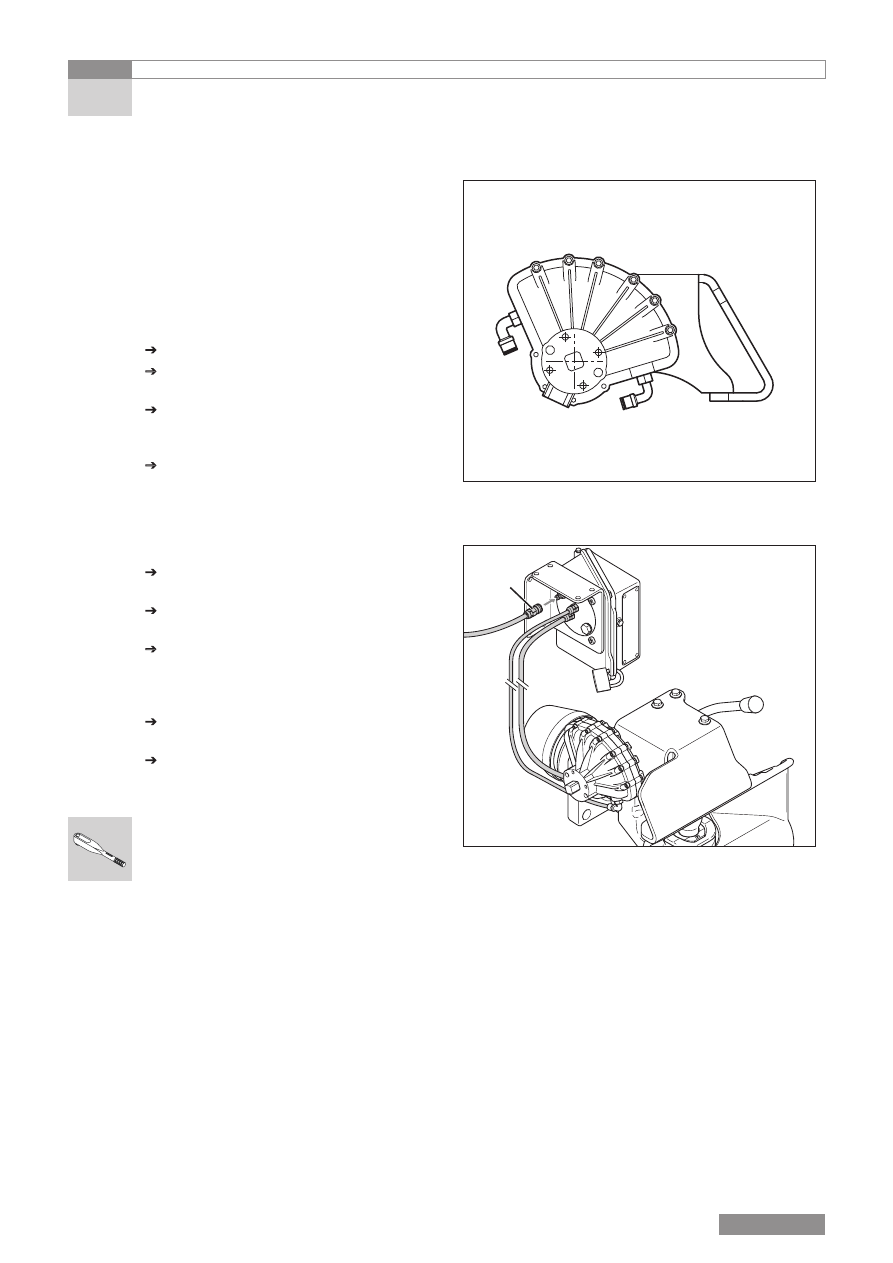

[37] Положение установки блока привода поворота замка у

щитка

Блок привода поворота замка

Монтаж
Монтаж производится в обратной
последовательности. При этом следует
обратить особое внимание на следующие
операции.
Перед монтажом блока привода поворота
замка следует:


Закрыть сцепное устройство



Тщательно очистить монтажные

поверхности



Учесть правильное положение

установки блока привода поворота

замка у щитка [37]



Соединительную муфту [36D] сначала

надеть на вал квадратного сечения

привода поворота замка, а затем

вместе с приводом поворота замка

и щитком — на вал шестигранного

сечения оси рукоятки



Подсоединить быстродействующий

разъем [38A] к блоку управления



Учесть моменты затяжки; см. главу

5.2



Проверить герметичность

компонентов, по которым подводится

воздух, при необходимости

использовать спрей для поиска утечек



Проверить исправность работы

дистанционного управления



Проверить исправность работы

сцепного устройства; см. главу 4.6

МОМЕНТЫ ЗАТЯЖКИ

–  Привод поворота замка
   на щитке . . . . . . . . . . . . . . . . . . 11 nm
–  Щиток на
   автоматическом блоке . . . . . .  63 nm

4.5 Пневматическое дистанционное управление

(комплект дооснащения)

4 Работы по ремонту

[38]

A Быстродействующий разъем

A

29

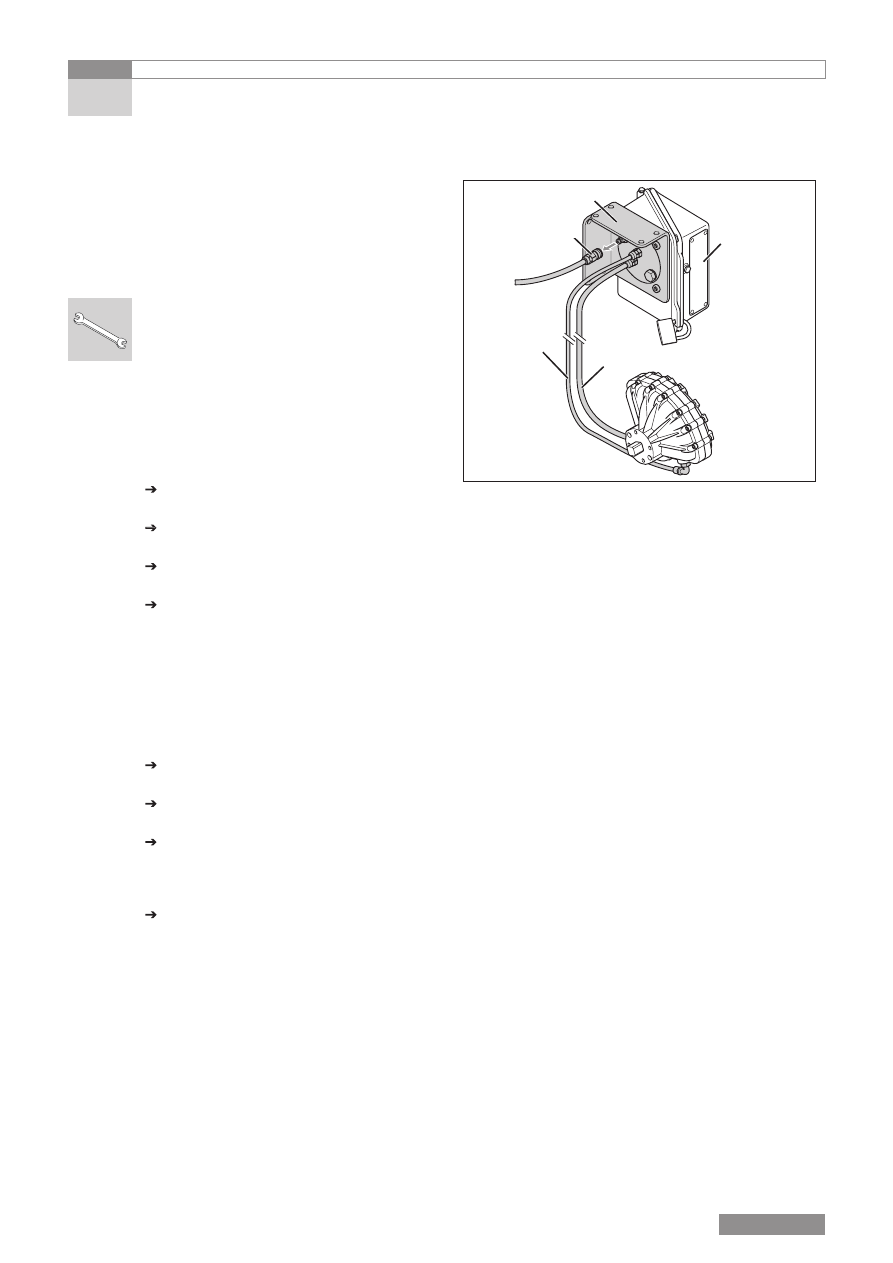

[39]

A Быстродействующий разъем



BЛиния сжатого воздуха Ø 6 мм (красная)



C Линия сжатого воздуха Ø 8 мм (черная)



D Блок управления



E Кронштейн

Блок управления в сборе

Предпосылки

–  Обеспечено отсутствие давления в

системе сжатого воздуха

ИНСТРУМЕНТ
–  Кольцевой или рожковый гаечный

ключ SW 11

–  Кольцевой или рожковый гаечный

ключ SW 13

–  Ключ для крепежных винтов M 8

(выбор винтов предоставлен клиенту)

Демонтаж



Отсоединить быстродействующий

разъем [39A] на блоке управления



Отсоединить линии сжатого воздуха

[39B и 39C] от блока управления [39D]



Предохранить линии от попадания в

них грязи



Снять 4 крепежных винта с

кронштейна [39E] блока управления

Монтаж
Монтаж производится в обратной
последовательности. При этом следует
обратить особое внимание на следующие
операции.


Тщательно очистить монтажные

поверхности



Проверить линии сжатого воздуха на

отсутствие перегибов



Проверить герметичность

компонентов, по которым подводится

воздух, при необходимости

использовать спрей для поиска утечек



Проверить исправность работы

дистанционного управления

4.5 Пневматическое дистанционное управление

(комплект дооснащения)

4 Работы по ремонту

A

B

C

D

E
