ROCKINGER RO-50 Автоматическое тягово-сцепное устройство. Руководство - часть 6

22

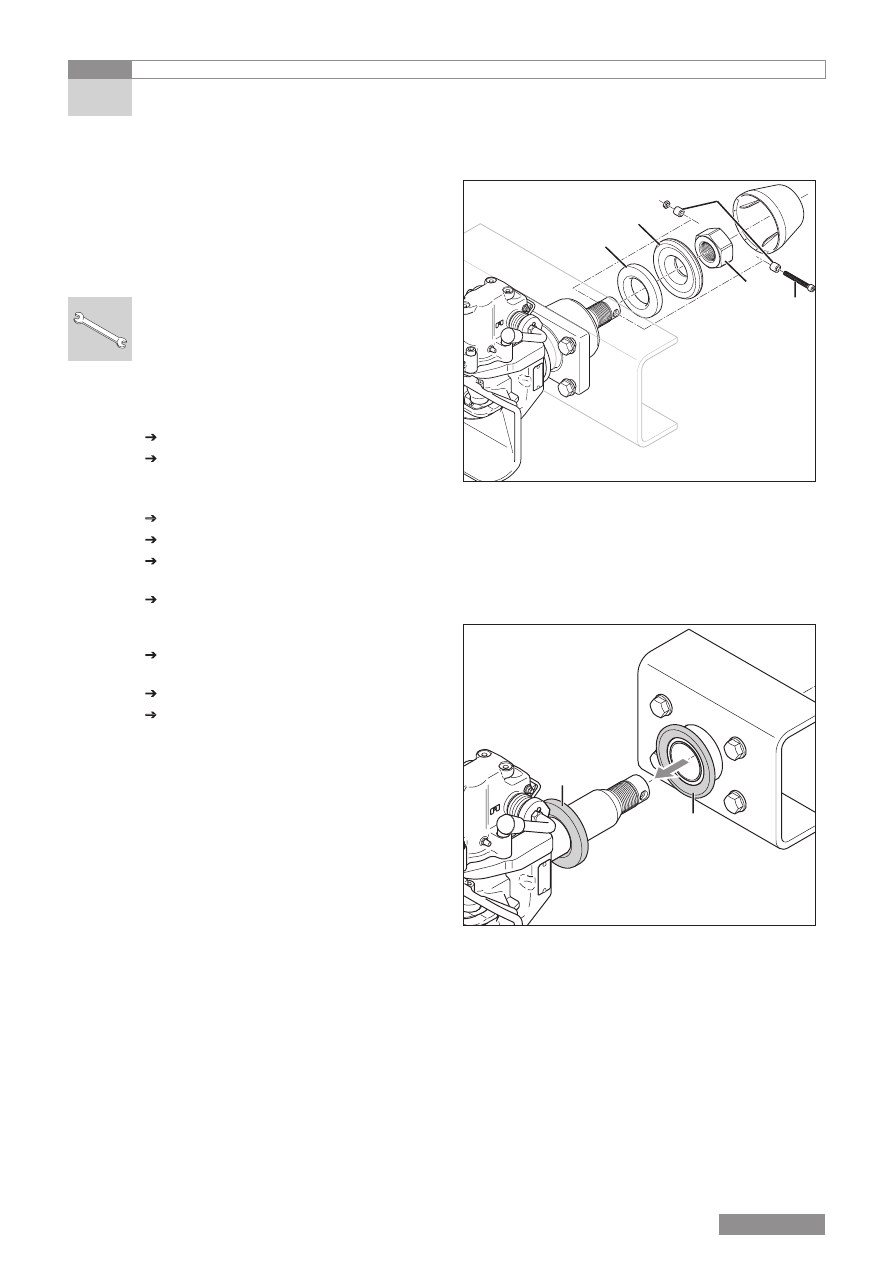

[27]

A Колпак



B Болт с цилиндрической головкой



C Распорные втулки



D Шестигранная гайка



E Конусная шайба



F Резиновый упругий элемент

Демонтаж корпуса сцепного

устройства

Предпосылки

–  Сцепное устройство закрыто

ИНСТРУМЕНТ
–  Шестигранный ключ 6 мм
–  Гаечный ключ SW 13
–  Торцовый ключ SW 70

Демонтаж



Снять колпак [27A]



Удалить болт [27B] с цилиндрической

головкой, шестигранную гайку

   и распорные втулки [27C]


Удалить шестигранную гайку [27D]



Вынуть конусную шайбу [27E]



Вынуть резиновый упругий элемент

[27F]



Защитить от падения резиновый

упругий элемент [28A] и колпак

упругого элемента [28B]



Запомнить положение установки

колпака упругого элемента [28B]



Вытянуть корпус сцепного устройства



Снять колпак упругого элемента [28B]

4.4 Подшипниковый узел

4 Работы по ремонту

A

B

C

D

E

F

[28]

A Резиновый упругий элемент



B Колпак упругого элемента

A

B

23

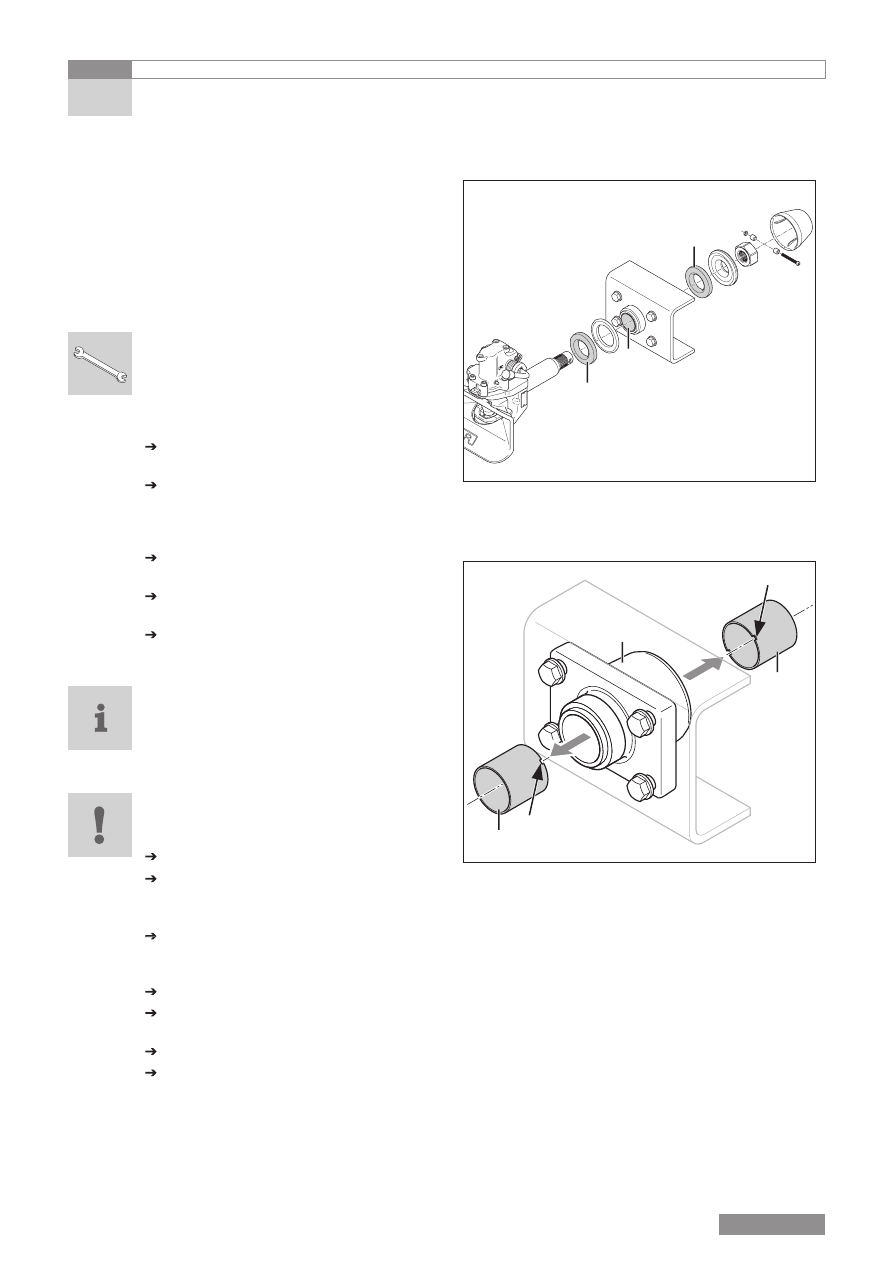

[29]

A Резиновые упругие элементы



B Втулки подшипника

Замена резиновых упругих

элементов и втулок

подшипника

Предпосылки

–  Корпус сцепного устройства

демонтирован; стр. 22

ИНСТРУМЕНТ
–  Пригодный инструмент для

запрессовки и выпрессовки втулок

Замена



Удалить изношенные резиновые

упругие элементы [29A]



Надеть новые резиновые

упругие элементы, учитывая

последовательность монтажных

операцийn



Запомнить положение установки

втулок [30A] подшипника



Выпрессовку втулок подшипника

выполнить медленно



Перед установкой новых втулок

тщательно очистить монтажные

поверхности

УКАЗАНИЕ!
Надрезы [30, 31 обозначены стрелками]
на кромках втулок подшипника служат
накопителями смазки и должны быть
расположены внутри.

ОСТОРОЖНО!
При запрессовке втулка может быть
разрушена в случае ее перекоса.


Новую втулку насадить точно соосно



Во время первых миллиметров
запрессовки постоянно
контролировать центровку втулки



Запрессовать втулки одну за другой

вровень с кромками подшипника

крепления [31], см. разрез



Смазать втулки после их установки



Установить корпус подшипника; стр.

25 сл



Учесть моменты затяжки; глава 5.2



После монтажа всех деталей

проверить работоспособность

сцепного устройства; глава 4.6

4.4 Подшипниковый узел

4 Работы по ремонту

A

A

B

[30]

A Втулки подшипника



B Подшипник крепления

A

A

B

24

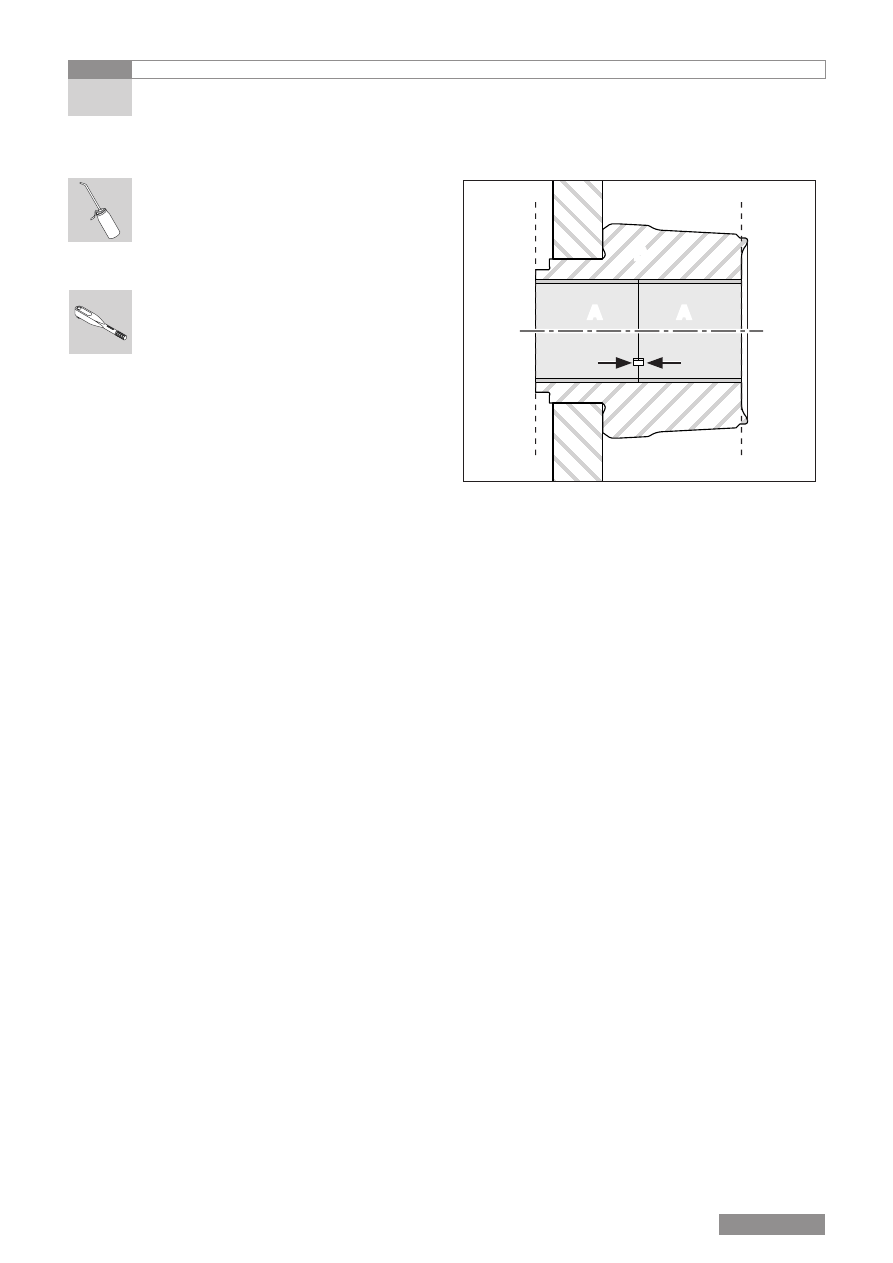

СМАЗОЧНЫЙ МАТЕРИАЛ

–  Паста cU Roe96039
–  Специальная консистентная смазка

Roe96042

МОМЕНТЫ ЗАТЯЖКИ

–  Шестигранная гайка [34D]
      на тяге [34c]  . . . . . . . . . . . . .  750 nm
–  Болт [34e] с цилиндрической

головкой на шестигранной гайке

[34H] . . . . . . . . . . . . . . . . . . . . .  32 nm

4.4 Подшипниковый узел

4 Работы по ремонту

[31] Разрез


A Втулки подшипника



B Подшипник крепления

A

A

B

25

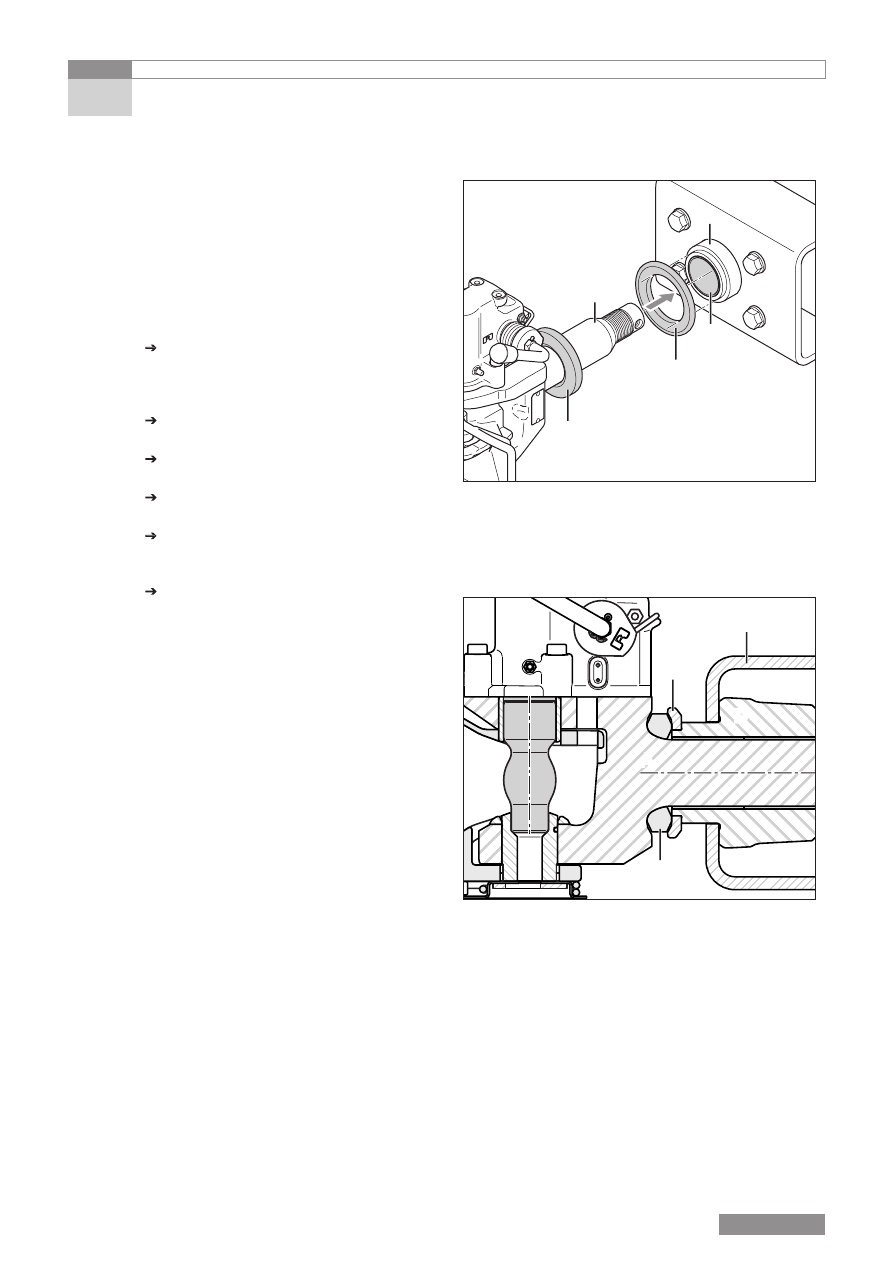

[32]

A Втулки подшипника



B Подшипник крепления



C Тяга корпуса сцепного устройства



D Резиновый упругий элемент



E Колпак упругого элемента

Монтаж корпуса подшипника

ИНСТРУМЕНТ
–  Шестигранный ключ 6 мм
–  Гаечный ключ SW 13
–  Торцовый ключ SW 70

Монтаж



Проверить на износ втулки [32A]

подшипника [32B] крепления; глава

5.3 или замена втулок подшипника;

стр. 23



Тщательно очистить подшипник

крепления и смазать в зоне втулок



Тщательно очистить и смазать

сцепное устройство в зоне тяги [32C]



Резиновый упругий элемент [32D]

надвинуть на тягу



Надеть колпак упругого элемента

[32E, 33C] в правильном положении

на подшипник [32B] крепления



Сцепное устройство задвинуть до

упора в подшипник крепления

4.4 Подшипниковый узел

4 Работы по ремонту

A

B

[33]

A Корпус сцепного устройства с тягой



B Резиновый упругий элемент



C Колпак упругого элемента



D Подшипник крепления



E Поперечина

A

B

C

C

D

E

D

E
