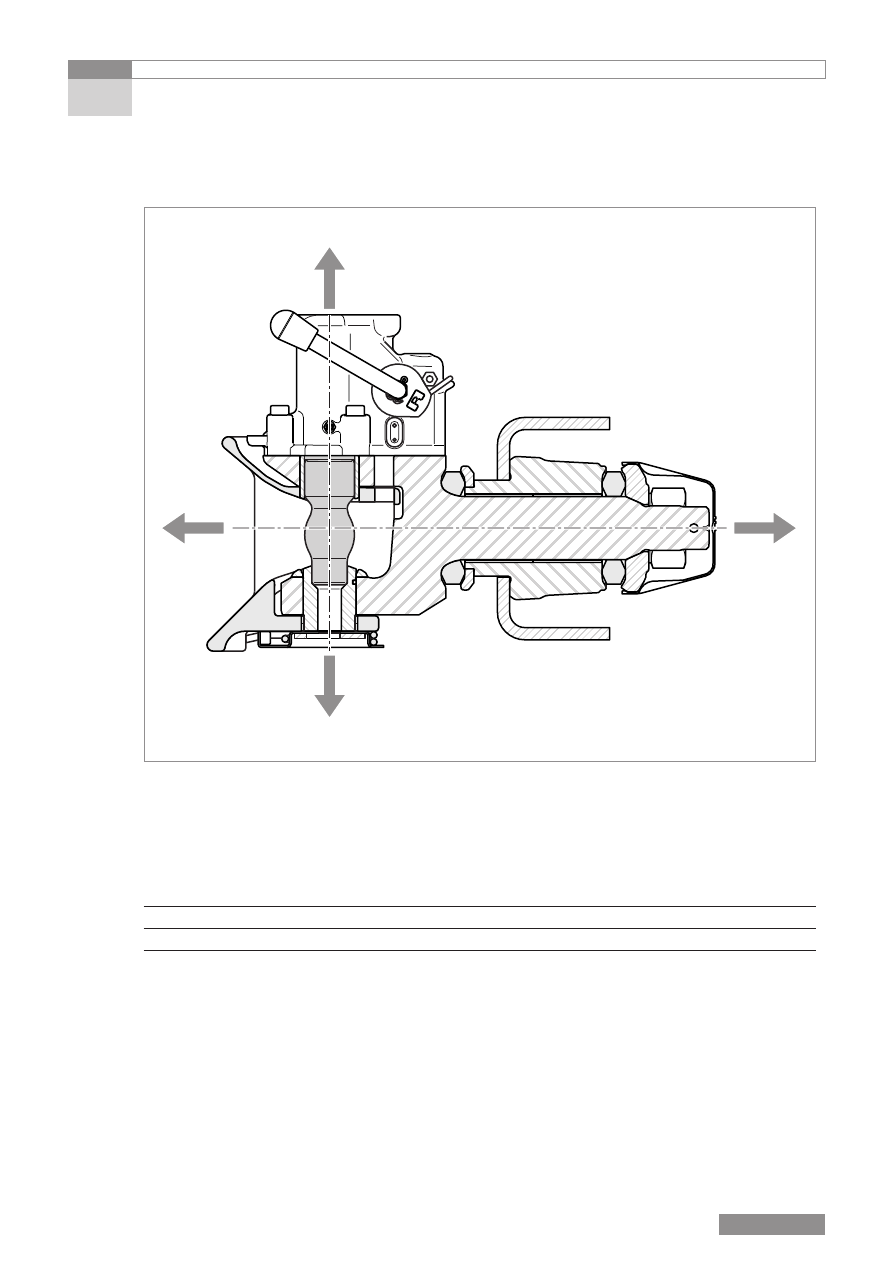

[51] Минимально допустимые размеры при износе в зоне подшипникового узла

Размер Контрольный калибр,

код детали ROE

Наименование

Предел износа (мм)

A

–

Люфт продольный

0

B

–

Люфт вертикальный

макс. 3

Подшипниковый узел

5.3 Пределы износа

5 Приложение

A

A

B

B

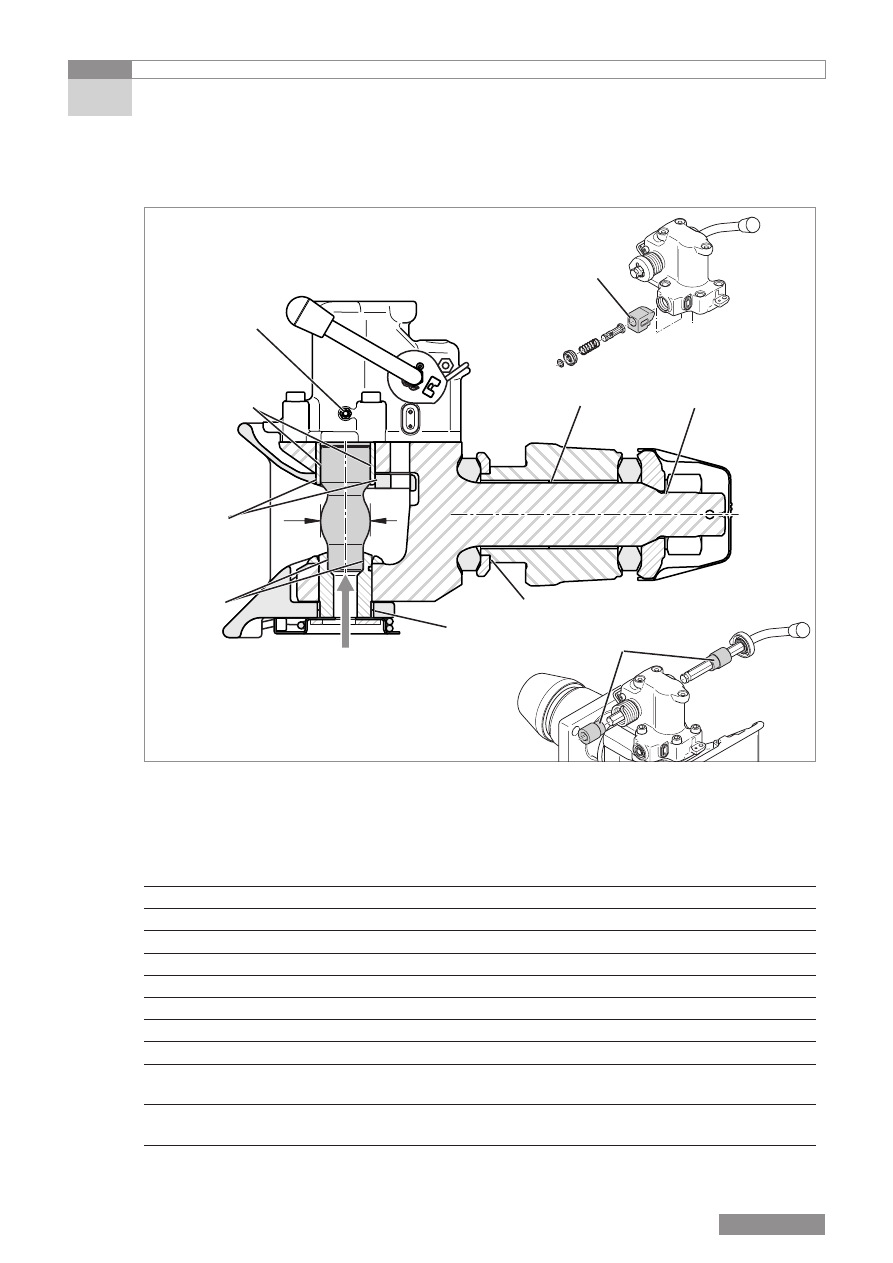

5.4 Инструкции по смазке

5 Приложение

[52]

Зона смазки

Наименование

Код детали ROE

Количество

консистентной

смазки, ок.

A1

Подшипниковый узел со втулками, конус 96062

5 г

A2

Резьба гайки и торцевая сторона

96039

10 г

B

Сцепной шкворень и втулка верхняя

96042

10 г

C

Сцепной шкворень и втулка нижняя

96062

5 г

D

Опора крышки пружины

96062

5 г

E

Опора ловителя верхняя

96062

5 г

F

Опора ловителя нижняя

96062

5 г

G

Корпус автоматического блока

96017

100 г

H

Опорная поверхность шестигранных
втулок

96062

2 г

I

Предохранительный палец в корпусе
автоматического блока

96040

5 г

Тягово-сцепное устройство RO



50

A1

A2

B

C

D

E

F

G

H

I
