ROCKINGER RO-50 Автоматическое тягово-сцепное устройство. Руководство - часть 3

2 Поиск неисправностей

Неисправности пневматического дистанционного управления

Неисправность

Сцепное устройство
после открытия и
удаления воздуха из
блока управления не
остается открытым

Сцепное устройство
закрывается не
полностью (палец-
индикатор оранжевого
цвета выступает)

Предохранительный
штифт на блоке
управления не
защелкивается

Возможные причины

–  Привод поворота

замка неправильно
настроен (установлен
в слегка повернутом
положении)

– Устройства

стопорения рукоятки в
автоматическом блоке
неисправны

–  Стопорная пластина

в зоне крепления
сцепного шкворня
изношена

–

Нижняя втулка загрязнена
или обледенела

–  Заусенец на нижней

втулке

–  Привод поворота

замка неправильно
настроен (установлен
в слегка повернутом
положении)

– Износ

предохранительног о
устройства

Устранение неисправности



Открыть сцепное
устройство



Ослабить крепежные винты
привода поворота замка на
плоской стопорной шайбе



Слегка повернуть привод
поворота замка против
часовой стрелки, насколько
это допускает резьбовое
соединение



Вновь затянуть крепежные
винты



Заменить
автоматический блок



Заменить сцепной
шкворень и стопорную
пластину



Прочистить нижнюю
втулку



Заменить нижнюю
втулку



Открыть сцепное
устройство



Ослабить крепежные винты
привода поворота замка на
плоской стопорной шайбе



Слегка повернуть привод
поворота замка против
часовой стрелки, насколько
это допускает резьбовое
соединение



Вновь затянуть крепежные
винты



Заменить блок
управления

См. главу

4.5 Пневматическое
дистанционное
управление - блок
привода поворота
замка

4.1 Автоматический
блок - автоматический
блок в сборе

4.1 Автоматический
блок - сцепной
шкворень

–

4.3 Втулки

4.5 Пневматическое
дистанционное
управление - блок
привода поворота
замка

4.5 Пневматическое
дистанционное
управление - блок
привода поворота
замка

11

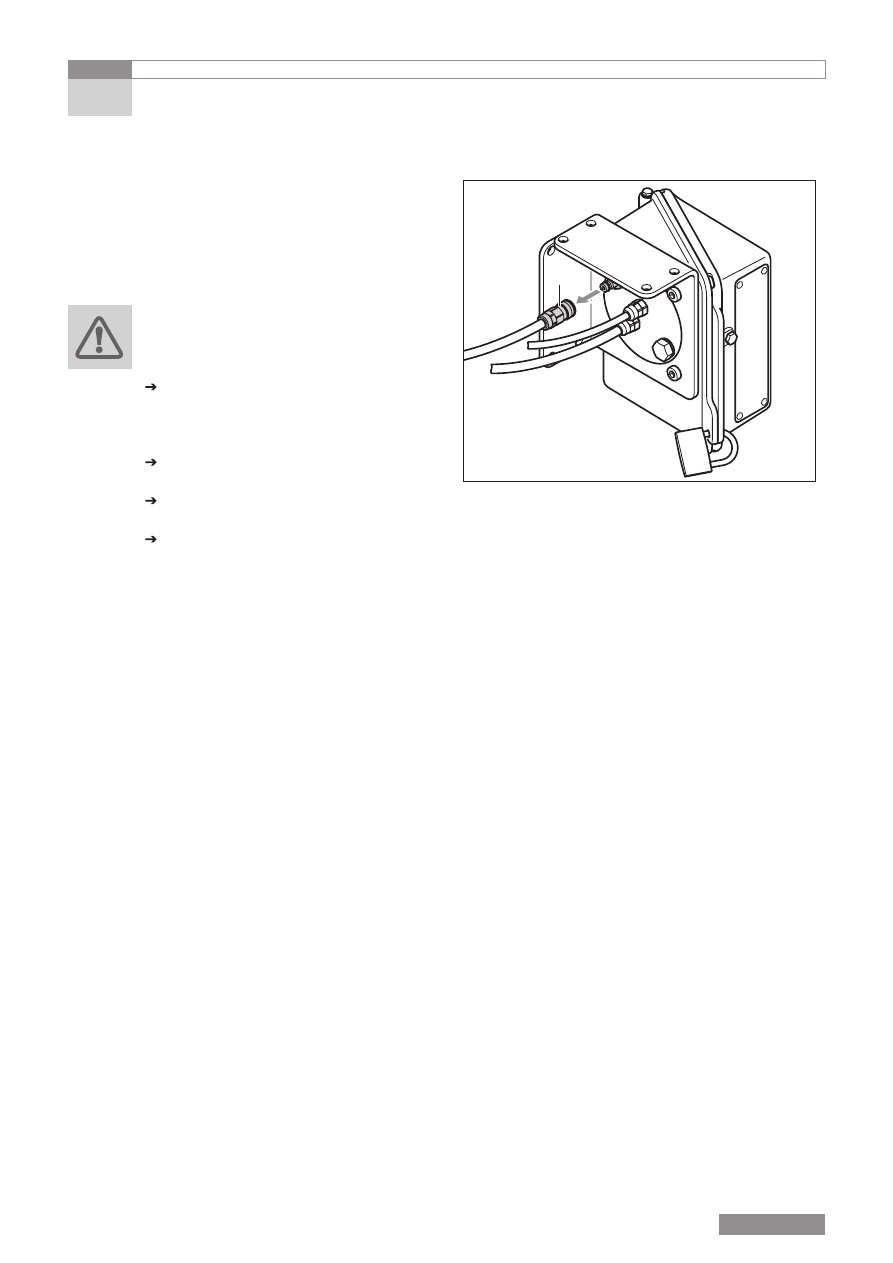

Обеспечить отсутствие

давления в системе сжатого

воздуха

лишь в случае сцепного устройства
с пневматическим дистанционным
управлением
ПРЕДУПРЕЖДЕНИЕ!
Опасность получения травмы!
Пневматическое устройство находится
под высоким давлением!


Перед выполнением любых работ
на сцепном устройстве обеспечить
отсутствие давления в системе
сжатого воздуха



Обеспечить отсутствие давления в

блоке управления



Отсоединить быстродействующий

разъем [4A]



Предохранить линии сжатого воздуха

от попадания в них грязи

[4]

A Быстродействующий замок для подключения сжатого
воздуха на блоке управления

3 Подготовка

A

12

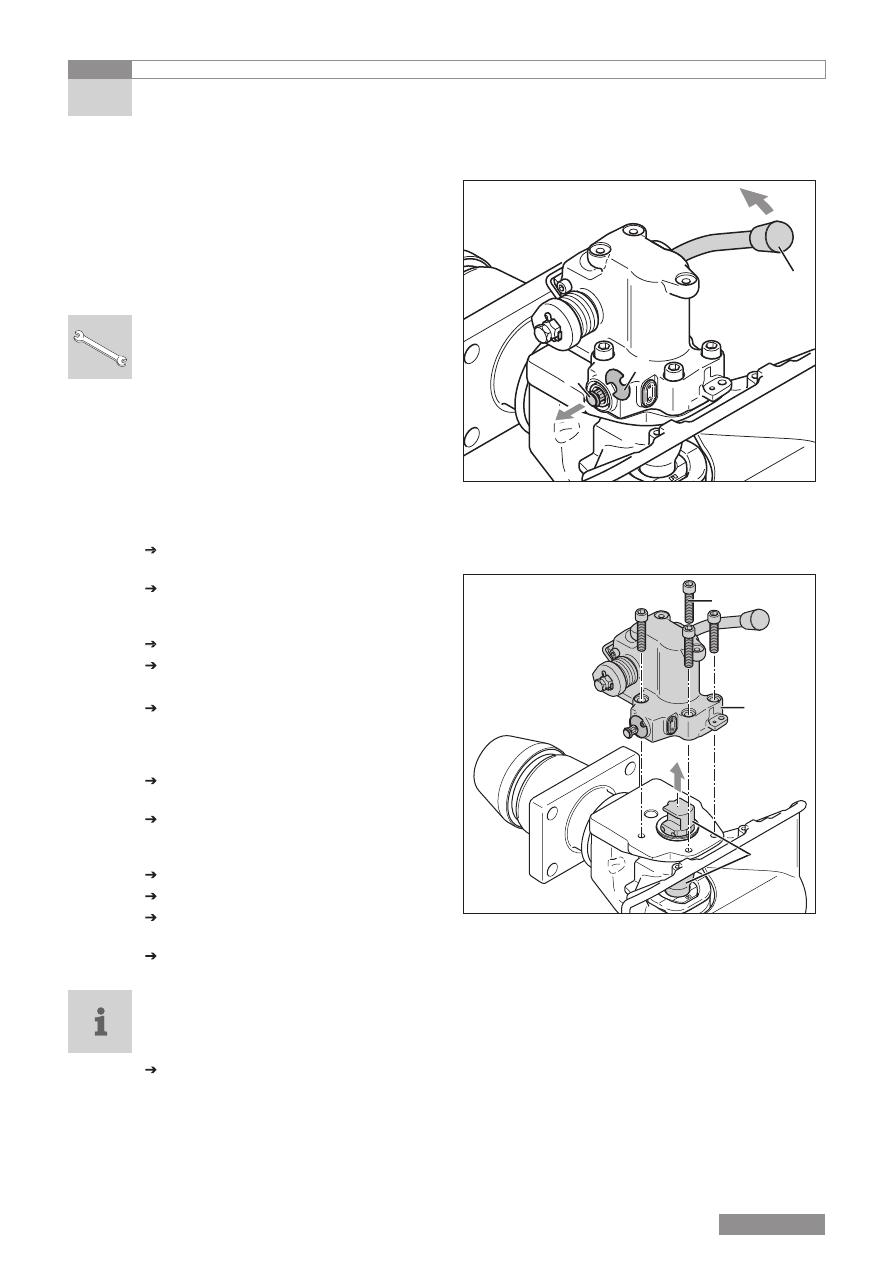

[5]

A Рукоятка



B Палец-индикатор



C Стопорная шайба, код детали ROE65632

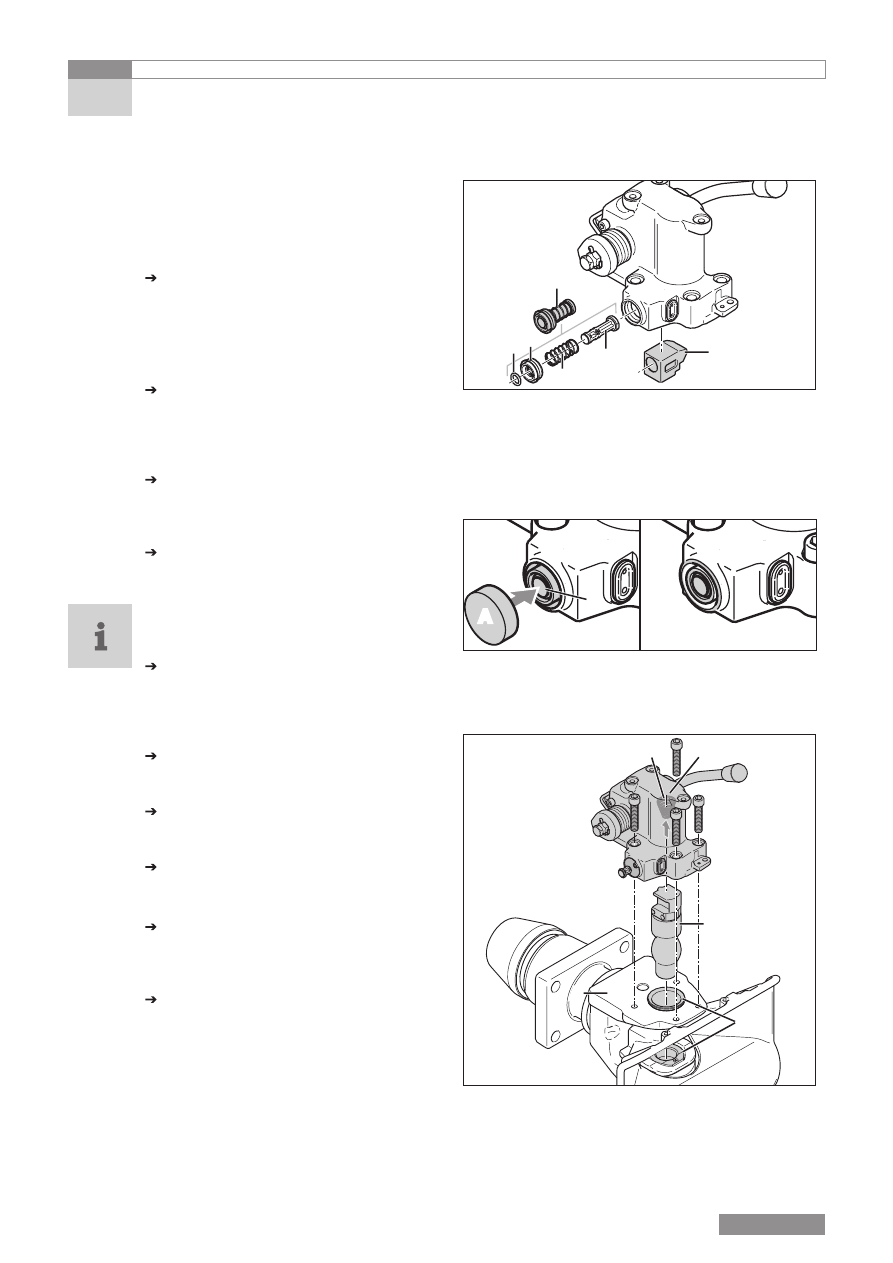

Автоматический блок в

сборе, сцепной шкворень,

предохранитель

Предпосылки

–  Сцепное устройство закрыто

ИНСТРУМЕНТ
–  Ключ для винтов с шестигранным

углублением М10

– Молоток
– Оправка
–  Стопорная шайба, код детали

Roe65632

–  Монтажная оправка, код детали

Roe84001

Демонтаж



Рукоятку [5A] слегка выжать вверх и

придержать в этом положении



Палец-индикатор [5B] рукой дальше

вытянуть и застопорить с помощью

стопорной шайбы [5C]



Удалить 4 винта [6A]



Автоматический блок [6B] снять вверх



Предохранительный палец



Вынуть предохранительный палец

[7A] вовнутрь и проверить степень его

износа, при необходимости заменить

его



Очистить внутри автоматический блок

в зоне предохранителя



Палец-индикатор [7C] выжать изнутри

наружу и придерживать в этом

положении



Снять стопорную шайбу [5C]



Удалить кольцо [7D] круглого сечения



Вынуть вовнутрь палец-индикатор c

пружиной [7E]



Выбить крышку [7F] предохранителя

наружу

УКАЗАНИЕ
При этом крышка предохранителя
разрушается в принудительном порядке.
См. главу 5.1, Запасные детали


Сцепной шкворень [6C] вынуть вверх

4.1 Автоматический блок

4 Работы по ремонту

[6]

A 4 винта



B Автоматический блок в сборе



C Сцепной шкворень

A

A

B

C

B

C

13

Автоматический блок в

сборе, сцепной шкворень,

предохранитель

Монтаж



Тщательно прочистить

автоматический блок

–  Монтаж предохранителя

производится при необходимости с

использованием нового комплекта
предохранителя в сборе. См. главу 5.1



Вставить палец-индикатор [7C] через

отверстия пружины [7E] и крышки

[7F] предохранителя и фиксировать

с помощью кольца [7D] круглого

сечения



Собранные таким образом детали

[7B] смазать консистентной смазкой в

зоне пружины и вставить в отверстие

корпуса до упора



Надеть монтажную оправку [8A] и

забить палец-индикатор [8B] вровень

с кромкой корпуса [9]

УКАЗАНИЕ
Крышка предохранителя должна
слышимо защелкнуться


Смазать предохранительный палец

[7A] консистентной смазкой и в

правильном положении надеть

изнутри на палец-индикатор и

пружину



Тщательно очистить монтажные

поверхности корпуса [10A] сцепного

устройства и втулок [10B]



Проверить степень износа втулок,

если они не являются новыми

деталями; см. главу 5.3



Втулки смазать консистентной

смазкой



Сцепной шкворень



Тщательно очистить сцепной

шкворень [10C] и проверить степень

его износа, если он не является новой

деталью; см. главу 5.3



Смазать сцепной шкворень

консистентной смазкой и вставить

сверху в правильном положении

4.1 Автоматический блок

4 Работы по ремонту

[8]

A Монтажная оправка,
код детали ROE84001



B Палец-индикатор

A

[9]  Палец-индикатор вставлен

вровень

B

[7]

A Предохранительный палец



B Собранные детали



C Палец-индикатор



D Кольцо круглого сечения



E Пружина



F Крышка предохранителя

A

B

[10]

A Монтажные поверхности на корпусе сцепного устройства



B Втулки



C Сцепной шкворень



D Коническая пружина



F Корпус автоматического блока

A

B

C

C

E

D F

F

D
