Система управления двигателем и системы снижения токсичности
17-2
СИСТЕМЫ СНИЖЕНИЯ ТОКСИЧНОСТИ
ОБЩИЕ СВЕДЕНИЯ
КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ
Были введены операции по техническому обслуживанию и ремонту, которые отличаются от прежних, для того чтобы
соответствовать изменениям в конструкции, суть которых заключается в следующем.
<4G1>

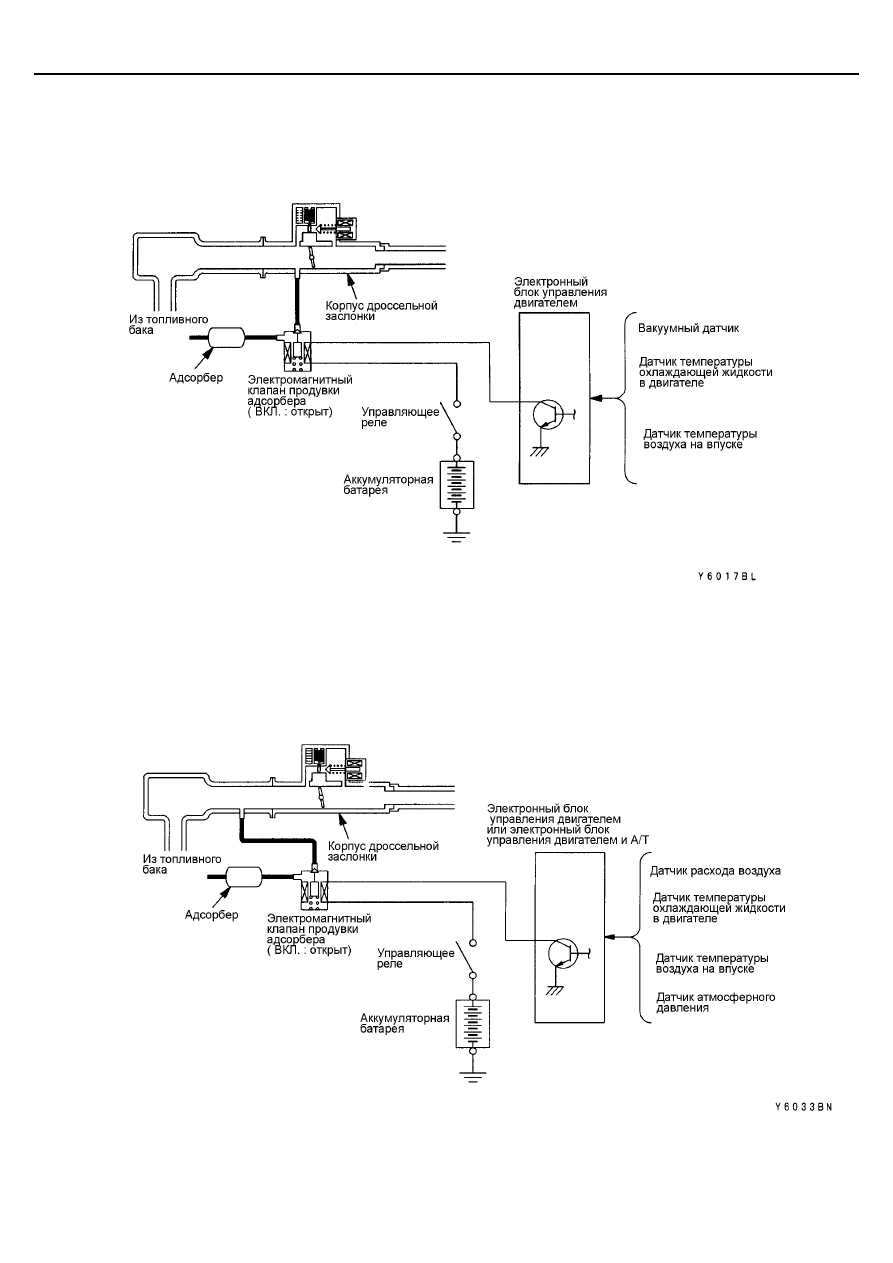

• Управление электромагнитным клапаном продувки адсорбера изменено с принципа работы ON|OFF (включен/выключен)
на принцип работы DUTY CONTROL (с широтно-импульсным режимом управления), изменена форма входного канала
адсорбера, который теперь располагается не до дроссельной заслонки, а после нее.
Более того, электромагнитный клапан продувки адсорбера имеет большую пропускную способность.

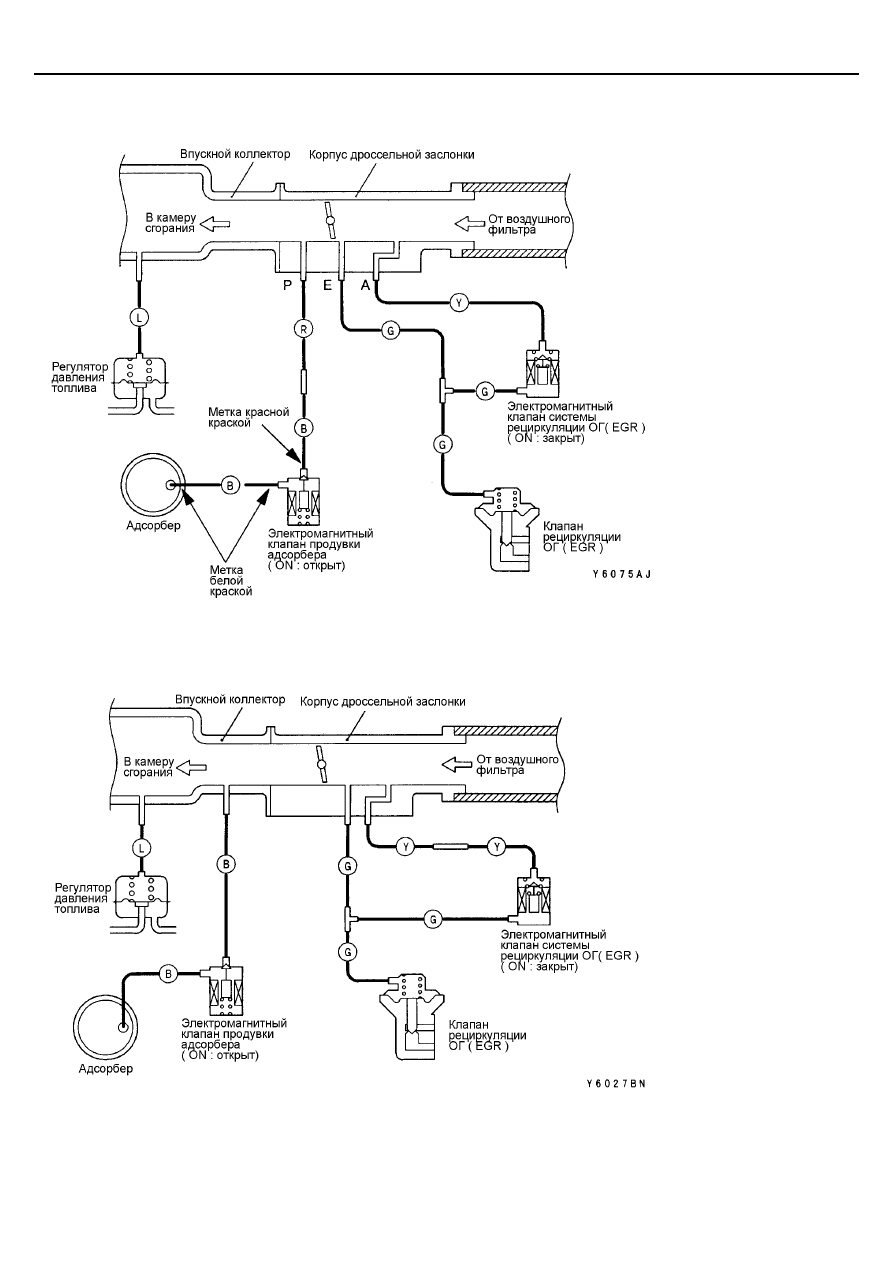

• Изменены расположение и конструкция клапана рециркуляции ОГ (EGR) и электромагнитного клапана системы
рециркуляции ОГ (EGR).
<4G9>
• Электромагнитный клапан продувки адсорбера имеет большую пропускную способность и иное расположение вакуумной
трубки.
• Изменен цвет вакуумной трубки адсорбера.
• Изменено расположение канала адсорбера.

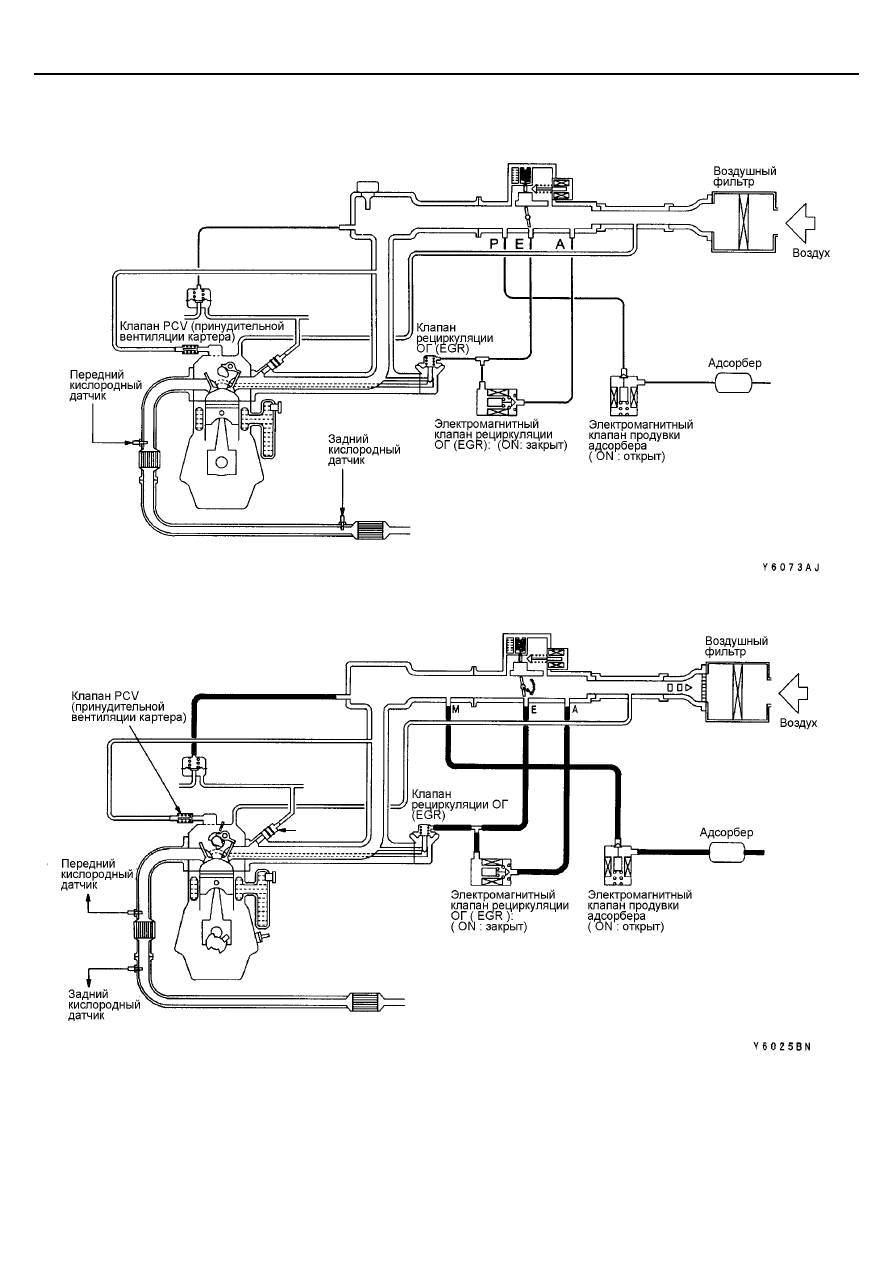

ОБЩАЯ ИНФОРМАЦИЯ
Система улавливания паров топлива в двигателе 4G1 изменена.
Система
Наименование
Характеристика
Адсорбер
Установлен
Система улавливания паров
топлива
Электромагнитный клапан
продувки адсорбера
Электромагнитный клапан, работающий с режимом DUTY
CONTROL (с широтно-импульсным режимом управления)
ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ
Параметры
Номинальное значение
Сопротивление обмотки электромагнитного клапана продувки
адсорбера, Ом (при 20
°С)
30 - 34
