ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания

16-2

СИСТЕМА ЗАЖИГАНИЯ

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

<4G1>
В соответствие с дополнением автомобилей с 16-ти
клапанным двигателем 4G13, c одним верхним
распределительным валом и системой распределенного
впрыска топлива MPI, были установлены следующие
операции по техническому обслуживанию и ремонту.
Операции, не отмеченные ниже, остались без изменения как
для двигателя 4G13.
•  Была применено бесконтактная система зажигания с

двумя катушками зажигания.

•  Были изменены свечи зажигания.

•  Был добавлен датчик неисправности системы

зажигания.

•  Был добавлен датчик детонации.

<4G9>
Был добавлен датчик неисправности системы
зажигания. Был изменен датчик положения коленчатого
вала. Остальные параметры остались без изменения.

ОБЩАЯ ИНФОРМАЦИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАТУШКИ ЗАЖИГАНИЯ

Параметр

4G1

Тип

С 2-мя катушками зажигания (залитыми композиционным
материалом)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВЕЧЕЙ ЗАЖИГАНИЯ

Наименование

4G1

NGK

BKR6E-11

DENSO

K20PR-U11

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

КАТУШКА ЗАЖИГАНИЯ

Параметр

4G1

Сопротивление вторичной обмотки, кОм

11,7 – 14,3

ДАТЧИК НЕИСПРАВНОСТИ СИСТЕМЫ ЗАЖИГАНИЯ

Параметр

4G1, 4G9

Сопротивление, Ом

0,1 или менее

СВЕЧИ ЗАЖИГАНИЯ

Параметры

4G1

Зазор между электродами свечи, мм

1,0 – 1,1

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания

16-3

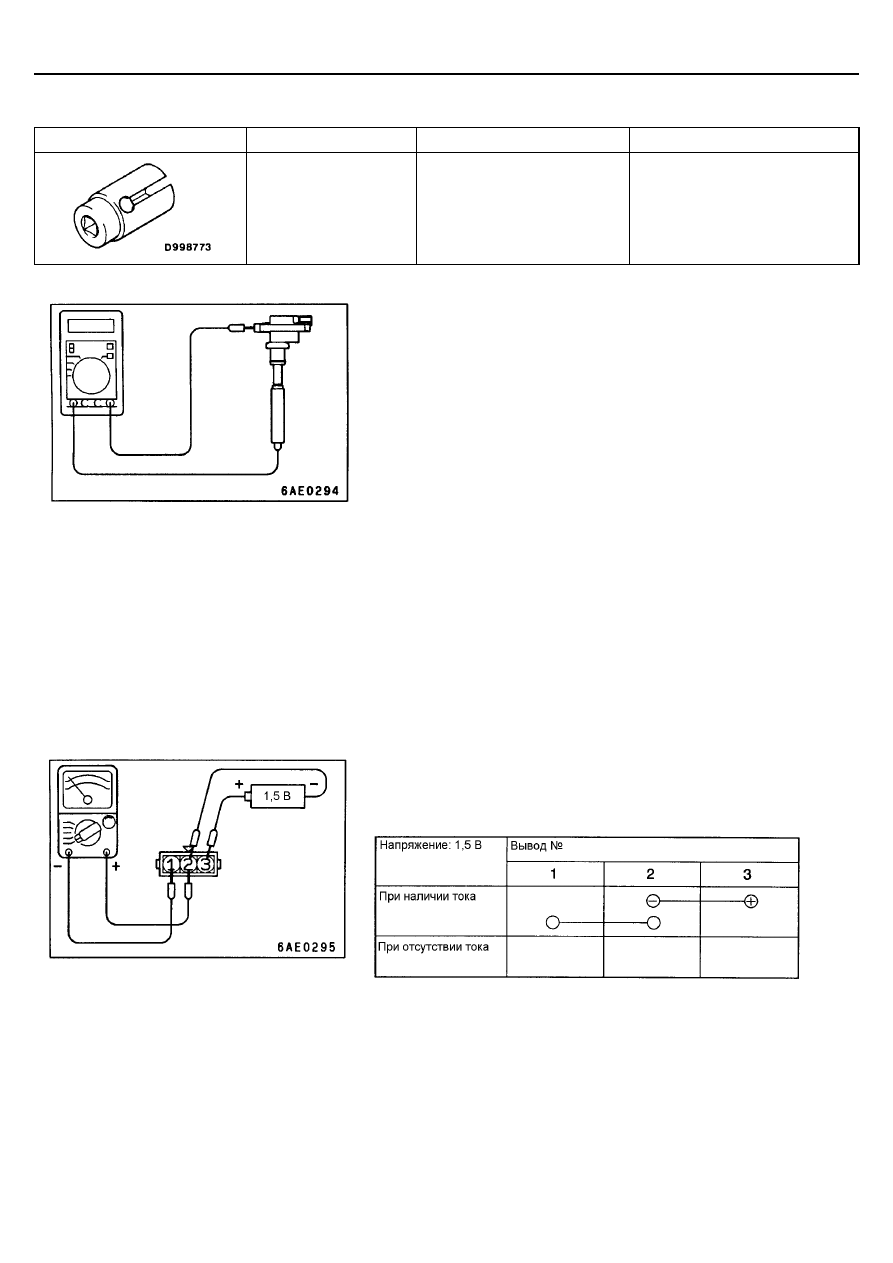

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Назначение

MD998773

Ключ для датчика детонации

Снятие и установка датчика
детонации

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОВЕРКА КАТУШКИ ЗАЖИГАНИЯ (СО
ВСТРОЕННЫМ СИЛОВЫМ ТРАНЗИСТОРОМ)

<4G1>

Проведите проверку при помощи следующей операции и замените при
обнаружении неисправности.

ПРОВЕРКА СОПРОТИВЛЕНИЯ ВТОРИЧНОЙ ОБМОТКИ
КАТУШКИ ЗАЖИГАНИЯ

Измерьте сопротивление между высоковольтными выводами катушки
зажигания.
Номинальное значение: 11,7 – 14,3 кОм

ПРОВЕРКА ЦЕПЕЙ ПЕРВИЧНОЙ ОБМОТКИ И СИЛОВОГО
ТРАНЗИСТОРА

ПРИМЕЧАНИЕ
Для проверки необходимо использовать аналоговый мультитестер.

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания

16-4

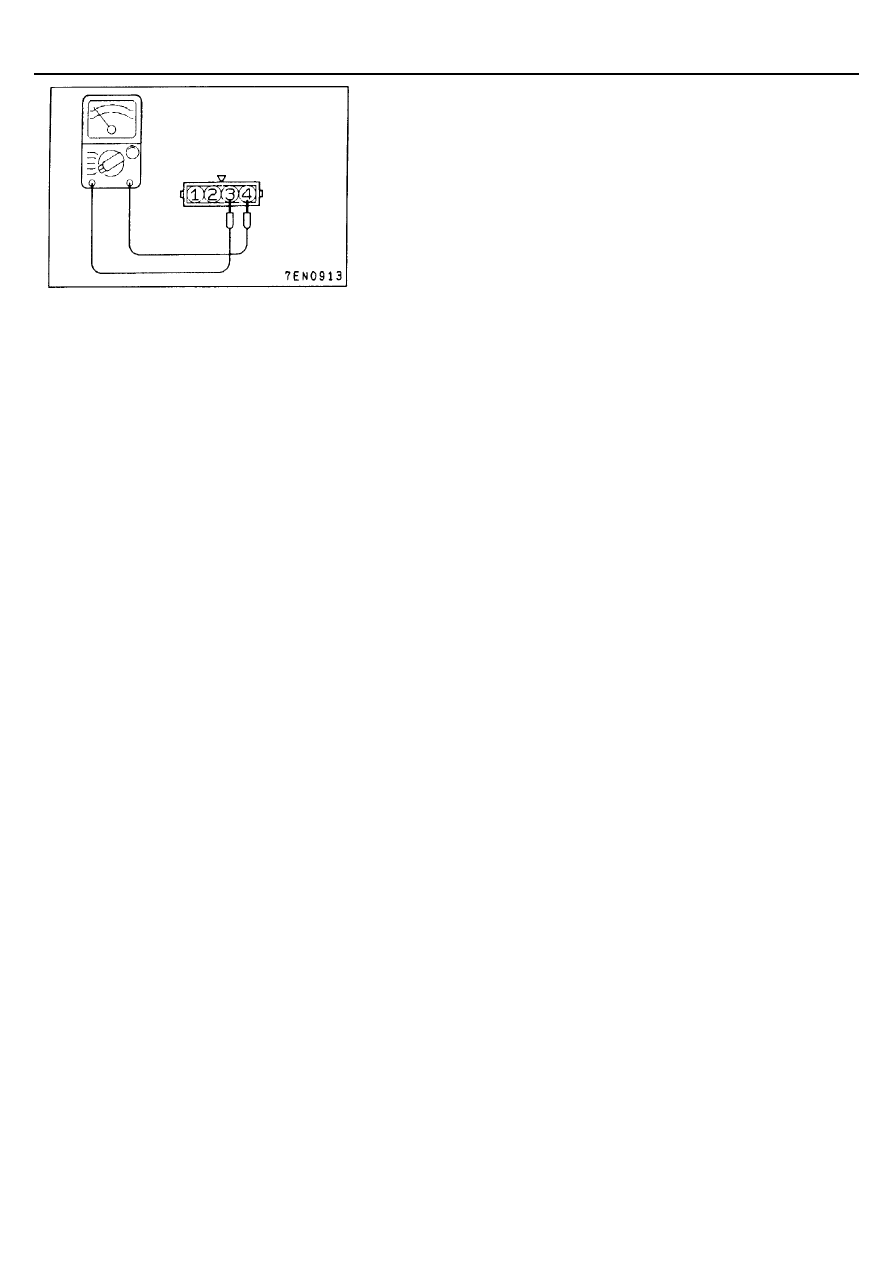

ПРОВЕРКА ДАТЧИКА НЕИСПРАВНОСТИ
СИСТЕМЫ ЗАЖИГАНИЯ

ПРИМЕЧАНИЕ
Для проверки необходимо использовать аналоговый мультитестер.
Убедитесь, что сопротивление между выводами 3 и 4 соответствует
номинальному значению.

Номинальное значение: 0,1 Ом или меньше.

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания

16-5

КАТУШКА ЗАЖИГАНИЯ <6G7>

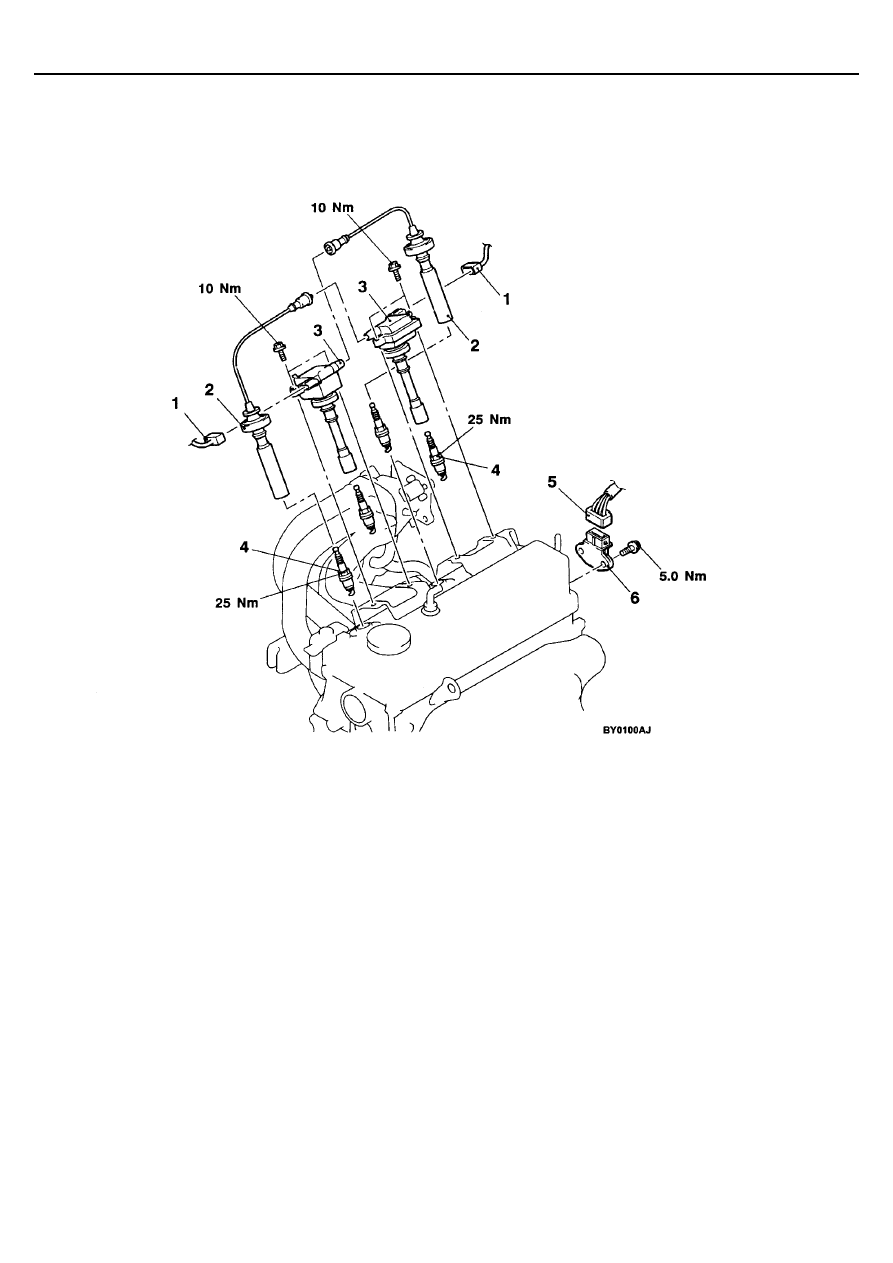

СНЯТИЕ И УСТАНОВКА

<4G1>

Последовательность снятия катушки
зажигания
1. Разъем катушки зажигания
2. Провода свечей зажигания в сборе
3. Катушка зажигания
4. Свечи зажигания

Последовательность снятия датчика
неисправности системы зажигания
5. Разъем датчика неисправности системы

зажигания

6. Датчик неисправности системы зажигания
