Mitsubishi Colt Lancer (2001+). Руководство - часть 53





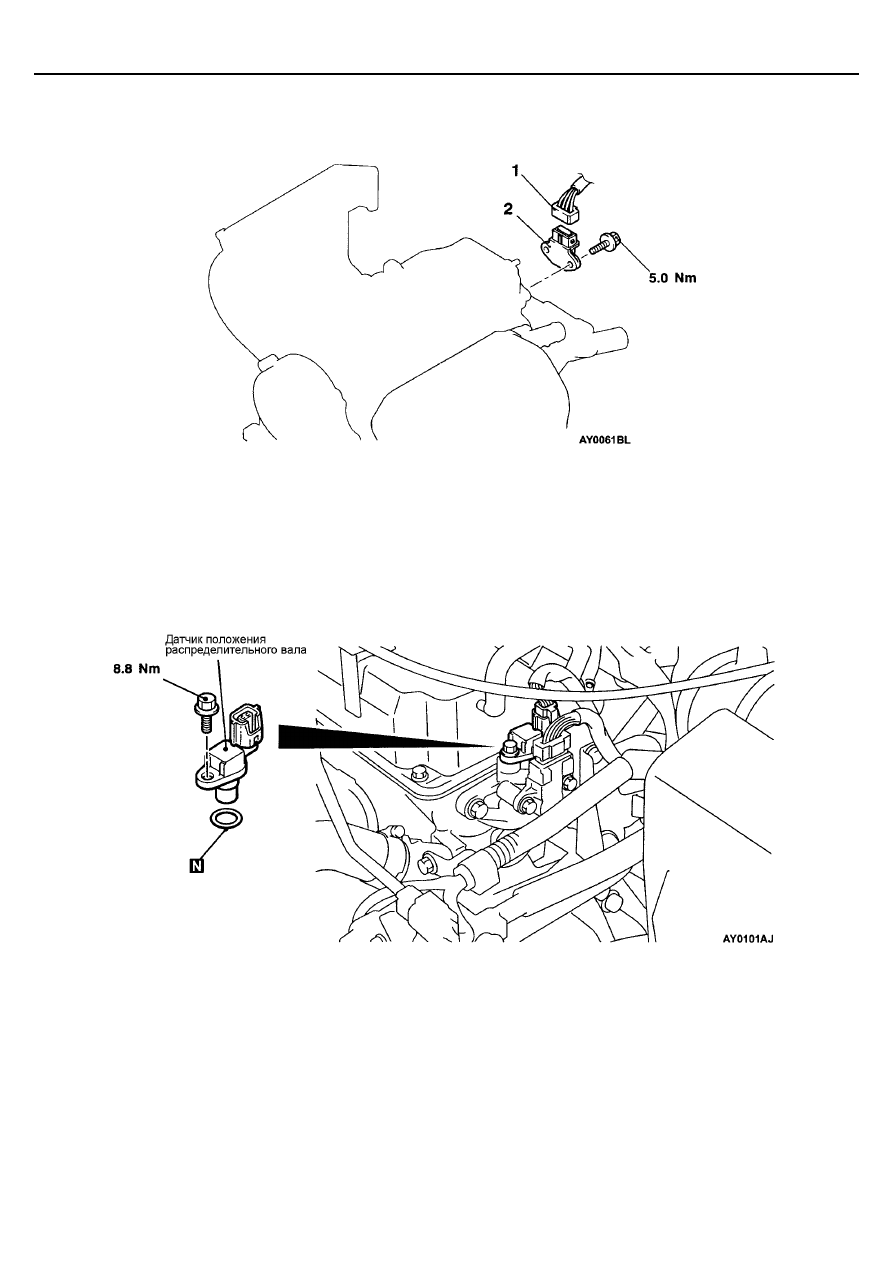

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания

16-6

<4G9>

Последовательность снятия
1. Разъем датчика неисправности системы

зажигания

2. Датчик неисправности системы зажигания

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

<4G1>

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания

16-7

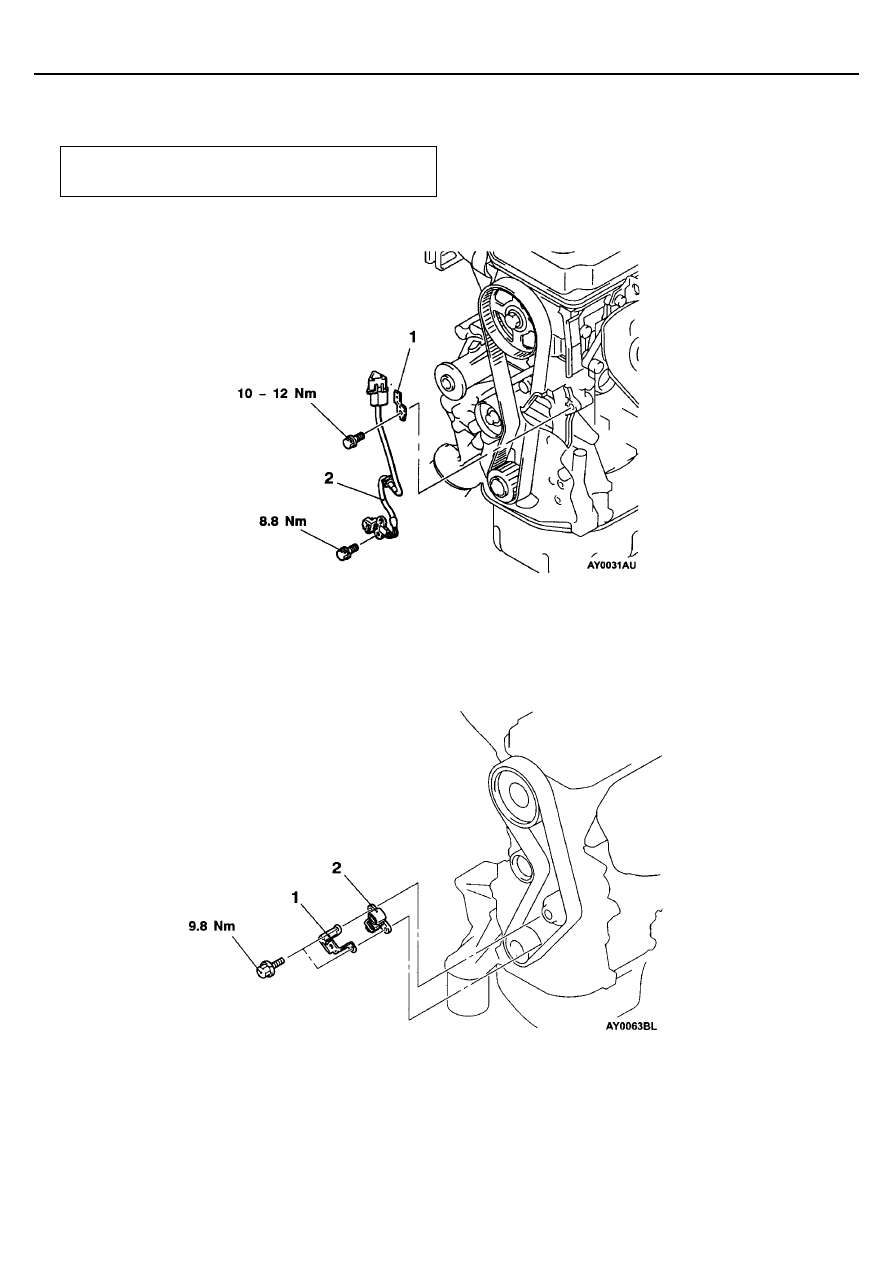

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операция
Снятие и установка крышки ремня привода ГРМ

<4G1>

Последовательность снятия
1. Кронштейн разъема датчика положения

коленчатого вала

2. Датчик положения коленчатого вала

<4G9>

Последовательность снятия
1. Кронштейн датчика положения коленчатого

вала

2. Датчик положения коленчатого вала

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания

16-8

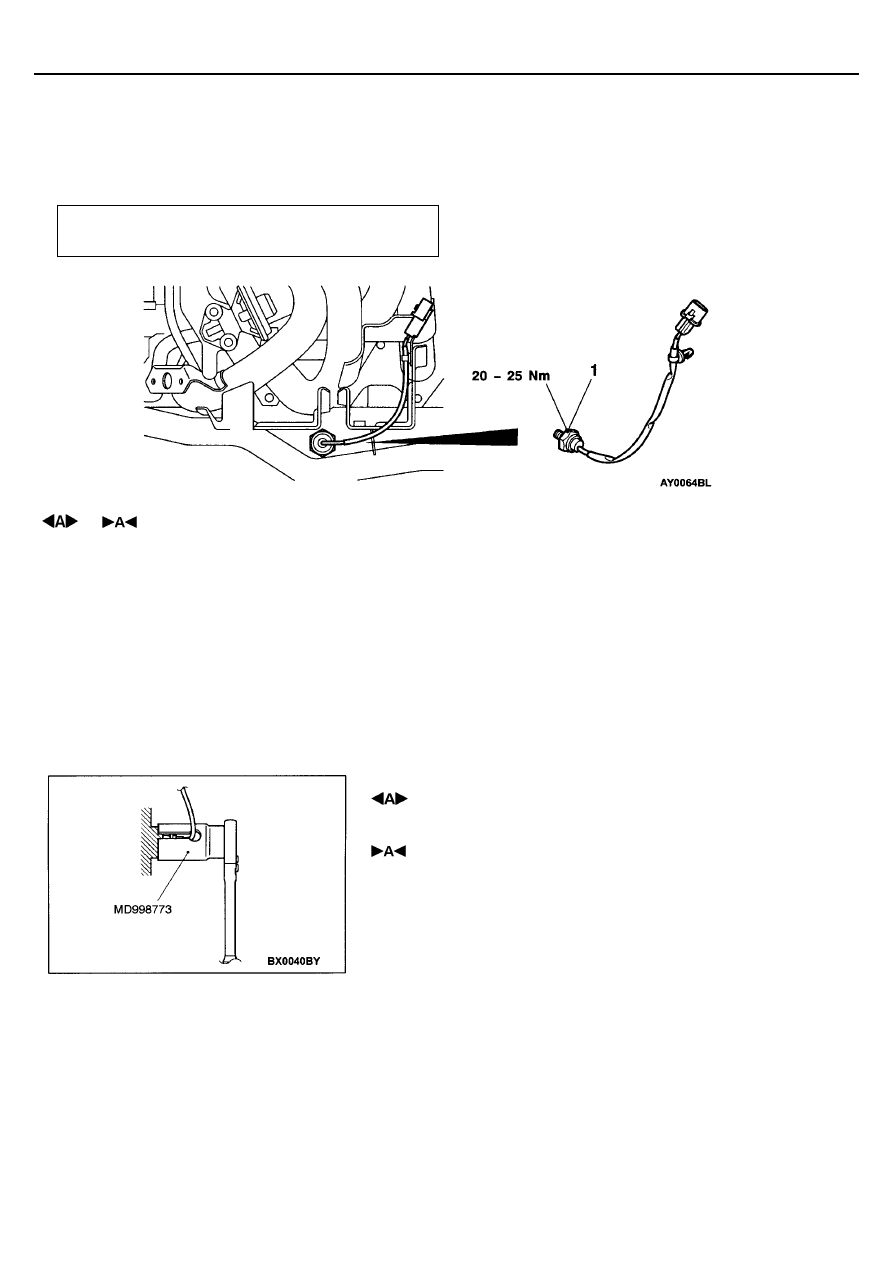

ДАТЧИК ДЕТОНАЦИИ

Внимание
Не подвергайте датчик детонации никаким ударам.

СНЯТИЕ И УСТАНОВКА

<4G1>

Предварительная и заключительная операция
Снятие и установка опоры впускного коллектора
(см. ГЛАВУ 15).

1. Датчик детонации

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ДАТЧИКА ДЕТОНАЦИИ

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ДАТЧИКА ДЕТОНАЦИИ

17-1

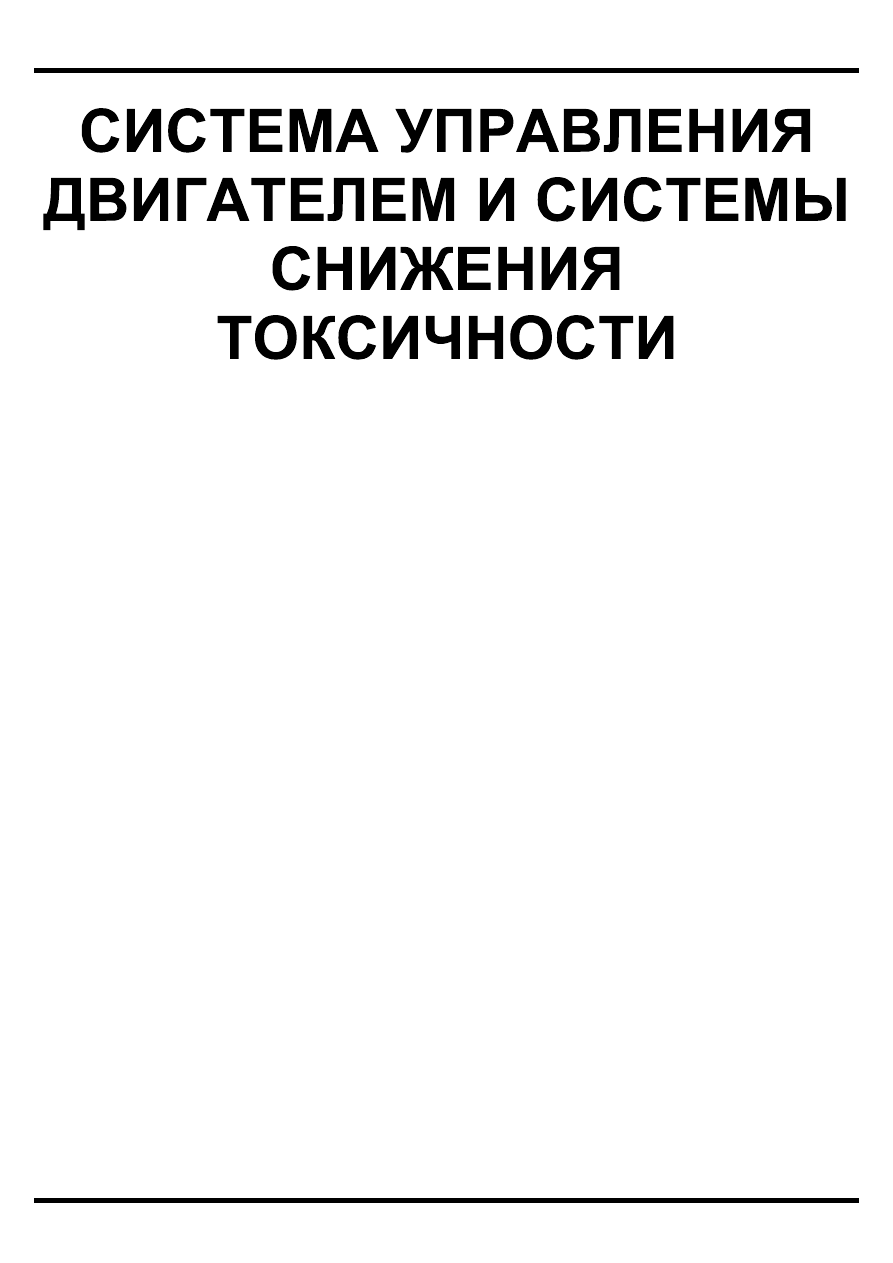

СОДЕРЖАНИЕ

СИСТЕМЫ СНИЖЕНИЯ
ТОКСИЧНОСТИ ................................ 2

ОБЩИЕ СВЕДЕНИЯ .................................... .2

Конструктивные изменения.................... 2

ОБЩАЯ ИНФОРМАЦИЯ............................... 2
ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВКИ И КОНТРОЛЯ ..................... 2
ВАКУУМНЫЙ ШЛАНГ................................... 3

Схема вакуумных шлангов..................... 3
Схема вакуумный линий......................... 4

СИСТЕМА УЛАВЛИВАНИЯ ПАРОВ
ТОПЛИВА........................................... 5

Принципиальная схема системы ........... 5
Расположение элементов системы ....... 6
Проверка системы улавливания паров
топлива.................................................... 6
Проверка штуцера вакуумного шланга
продувки адсорбера ............................... 7
Проверка электромагнитного клапана
продувки адсорбера ............................... 7

СИСТЕМА РЕЦИРКУЛЯЦИИ ОГ
(EGR)

áááá4G1ññññ........................................ 8

Расположение элементов системы ....... 8
Проверка системы управления
рециркуляцией ОГ (EGR) ....................... 8
Проверка клапана рециркуляции
отработавших газов (EGR) ..................... 8
