Mitsubishi Colt Lancer (2001+). Руководство - часть 51





СИСТЕМА ВПУСКА И ВЫПУСКА -

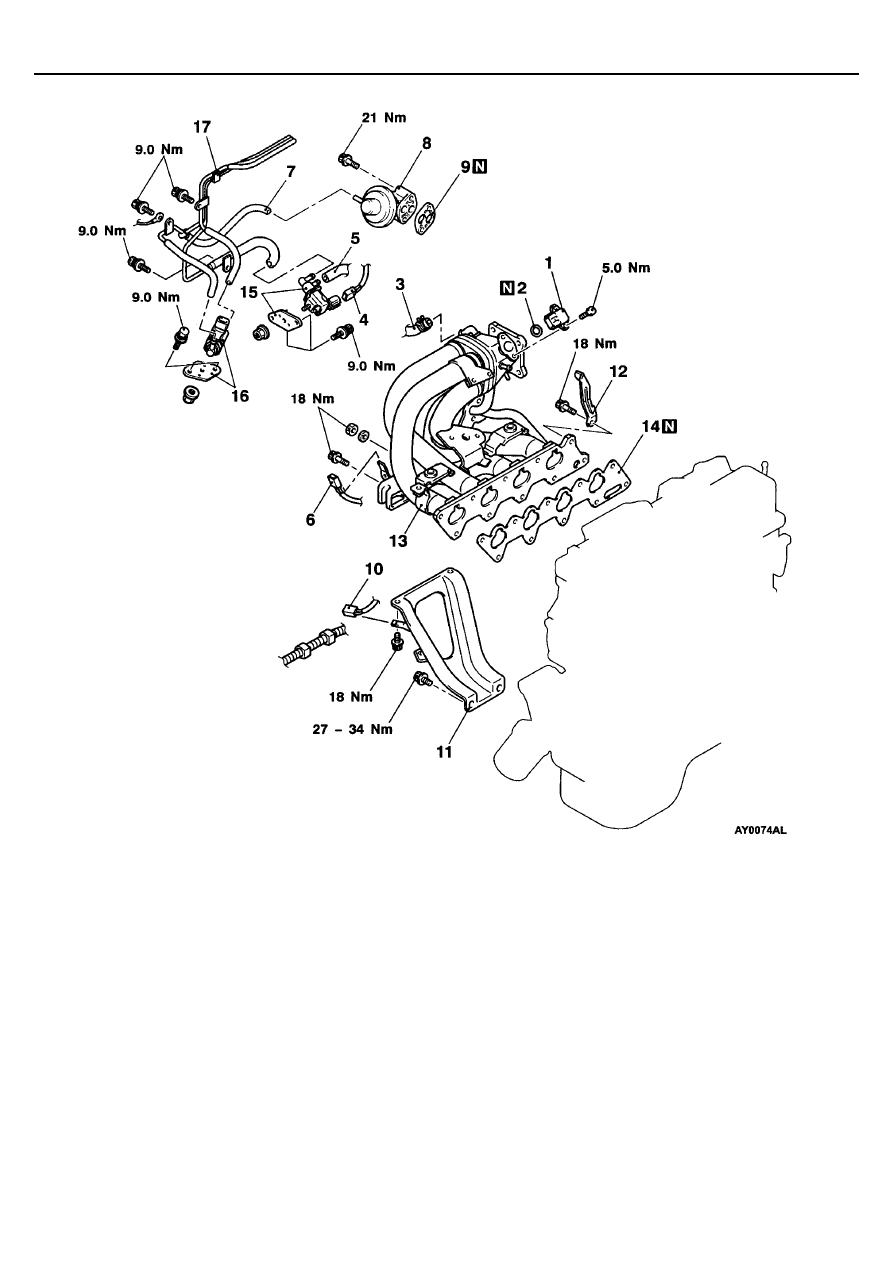

Впускной коллектор

15-2

Последовательность снятия
1.  Вакуумный датчик
2.  Кольцевая прокладка
3.  Соединение вакуумного шланга усилителя

тормозов

4.  Разъем электромагнитного клапана

продувки адсорбера

5.  Соединение вакуумного шланга
6.  Соединение датчика детонации
7.  Соединение вакуумного шланга
8.  Электромагнитный клапан рециркуляции

ОГ (EGR)

9.  Прокладка электромагнитного клапана

рециркуляции ОГ (EGR)

10.  Разъем заднего кислородного датчика
11.  Опора впускного коллектора
12.  Траверса для снятия / установки двигателя
13.  Впускной коллектор
14.  Прокладка впускного коллектора
15.  Электромагнитный клапан продувки

адсорбера в сборе

16.  Электромагнитный клапан рециркуляции ОГ

(EGR) в сборе

17.  Вакуумная трубка и шланг в сборе

СИСТЕМА ВПУСКА И ВЫПУСКА -

Выпускной коллектор

15-3

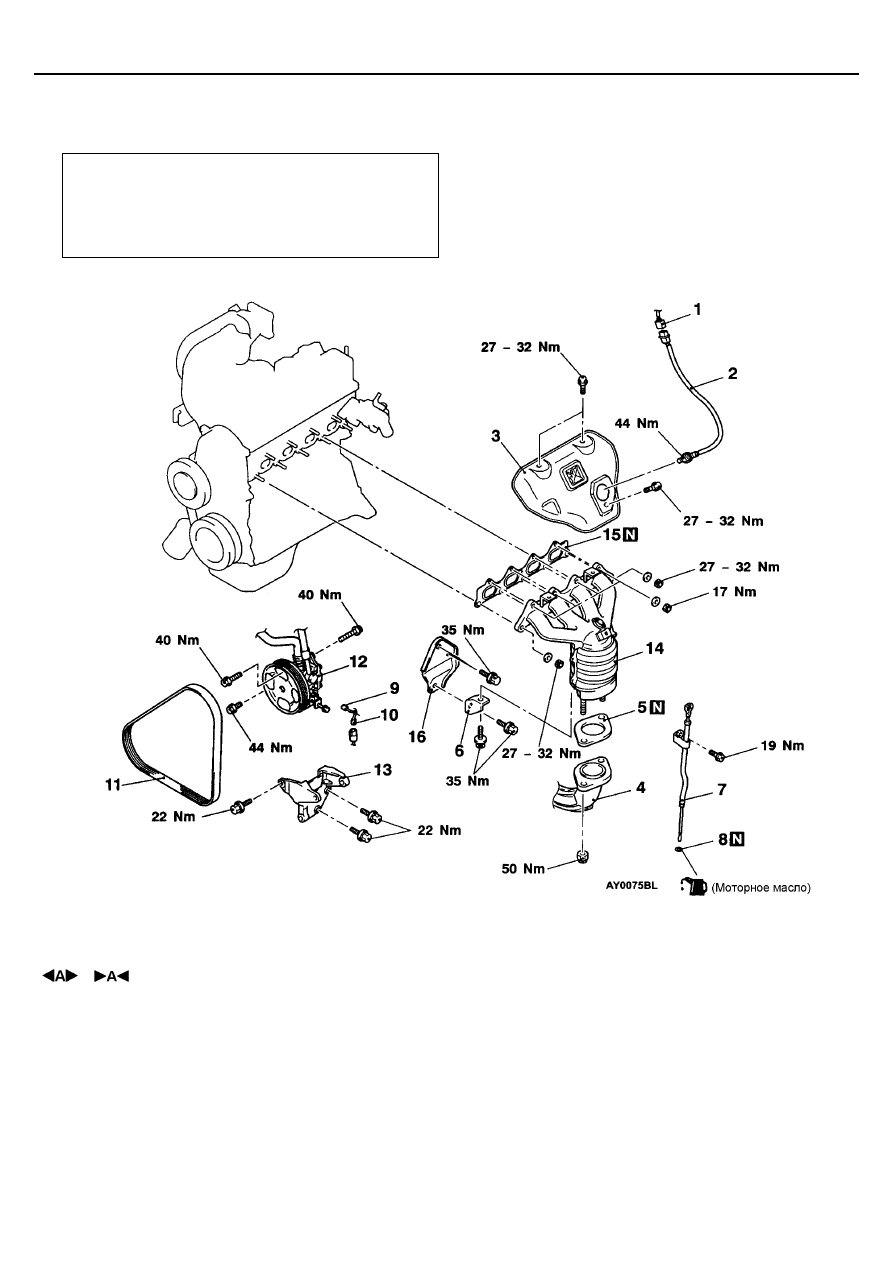

ВЫПУСКНОЙ КОЛЛЕКТОР

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции:
•  Снятие и установка нижнего защитного кожуха

•  Регулировка натяжения ремня привода для

двигателя 4G1 (только после установки)

<4G1>

Последовательность снятия
1. .

Разъем переднего кислородного

датчика

2.  Передний кислородный датчик
3.  Защитный кожух выпускного

коллектора

4.  Соединение приемной трубы системы

выпуска

5.  Прокладка приемной трубы системы

выпуска

6.  Кронштейн выпускного коллектора
7.  Масляный щуп в сборе
8.  Кольцевая прокладка
9.  Разъем датчика-выключателя

давления рабочей жидкости в
гидросистеме рулевого управления

10.  Разъем электромагнитной муфты и датчика-

выключателя температуры хладагента
кондиционера

11.  Ремень привода компрессора кондиционера и

масляного насоса усилителя рулевого
управления

12.  Масляный насос усилителя рулевого

управления и регулировочная планка в сборе.

13.  Кронштейн масляного насоса усилителя

рулевого управления

14.  Выпускной коллектор
15.  Прокладка выпускного коллектора
16.  Кронштейн выпускного коллектора

СИСТЕМА ВПУСКА И ВЫПУСКА -

Выпускной коллектор

15-4

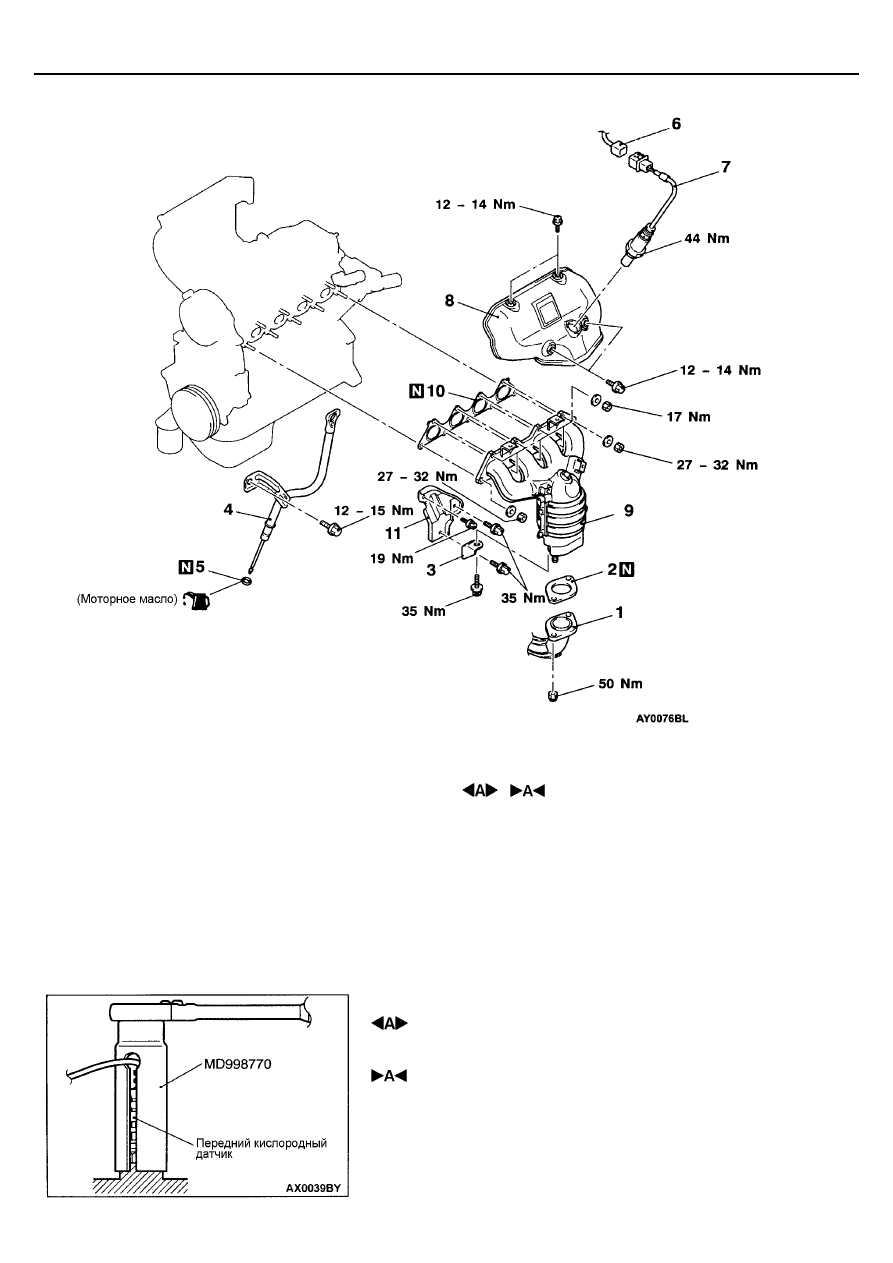

<4G9>

Последовательность снятия
1.  Соединение приемной трубы системы

выпуска

2.  Прокладка приемной трубы системы

выпуска

3.  Кронштейн выпускного коллектора
4.  Масляный щуп в сборе
5.  Кольцевая прокладка
6.  Разъем переднего кислородного датчика

7.  Передний кислородный датчик
8.  Защитный кожух выпускного коллектора
9.  Выпускной коллектор
10.  Прокладка выпускного коллектора
11.  Кронштейн выпускного коллектора

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ПЕРЕДНЕГО КИСЛОРОДНОГО ДАТЧИКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

УСТАНОВКА ПЕРЕДНЕГО КИСЛОРОДНОГО ДАТЧИКА

16-1

СОДЕРЖАНИЕ

СИСТЕМА ЗАЖИГАНИЯ .................... 2

ОБЩИЕ СВЕДЕНИЯ ....................................... 2

Конструктивные изменения...................... 2

ОБЩАЯ ИНФОРМАЦИЯ................................. 2
ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ
И КОНТРОЛЯ................................................... 2
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.................... 3
ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ................................................ 3

Проверка катушки зажигания (со
встроенным силовым транзистором)....... 3
Проверка датчика неисправности
системы зажигания ................................... 4

КАТУШКА ЗАЖИГАНИЯ ................................. 5
ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА .................. 6
ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО
ВАЛА ............................................................... 7
ДАТЧИК ДЕТОНАЦИИ .................................... 8
