Mitsubishi Colt Lancer (2001+). Руководство - часть 50
СИСТЕМА ОХЛАЖДЕНИЯ -
Термостат
14-2
ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ
ОТСОЕДИНЕНИЕ НИЖНЕГО ШЛАНГА РАДИАТОРА
Перед отсоединением нижнего шланга радиатора нанесите установочные
метки на шланге и хомуте, после чего отсоедините шланг.
ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

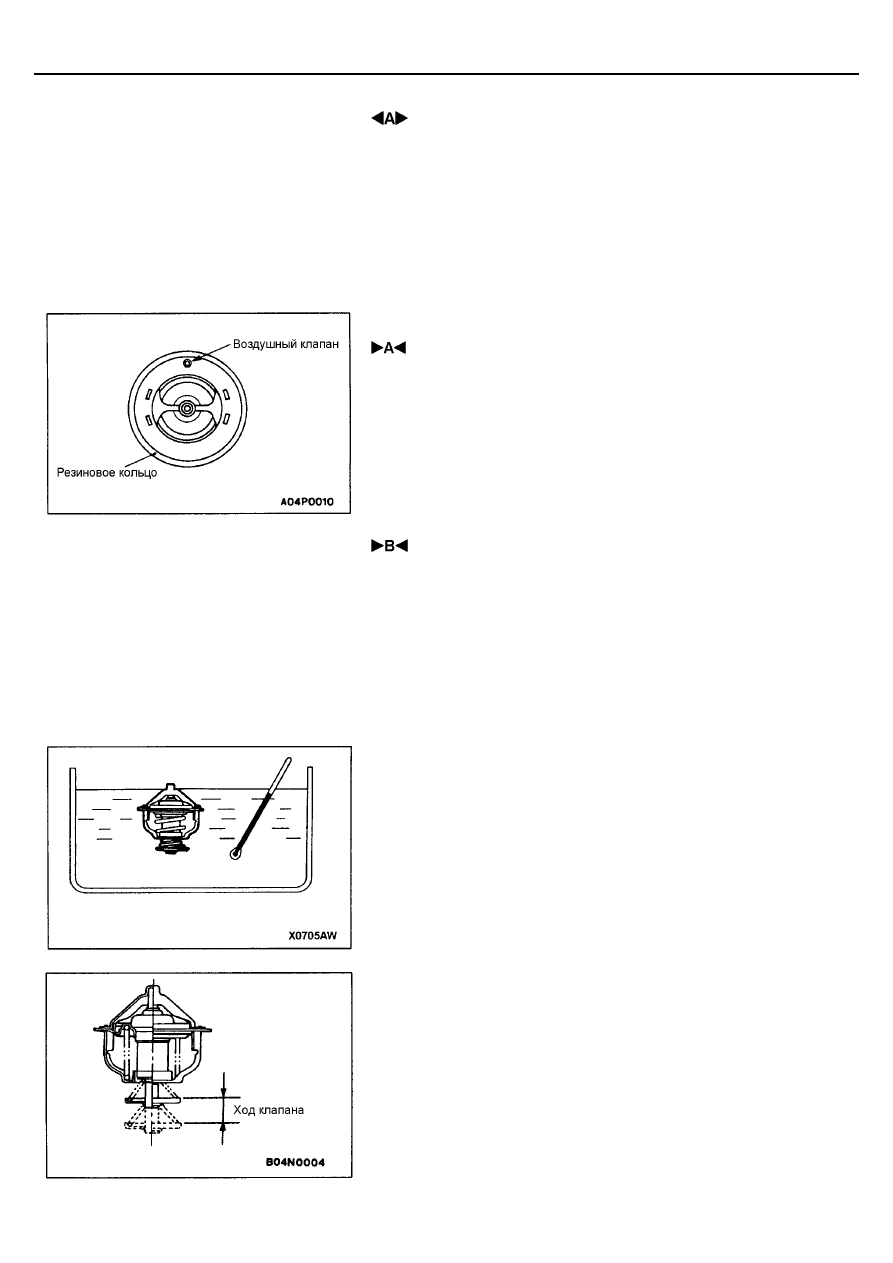

УСТАНОВКА ТЕРМОСТАТА
Установите термостат таким образом, чтобы воздушный клапан был
направлен строго наверх.
Внимание
Необходимо убедиться в полном отсутствии масла на
уплотнительном кольце термостата. Кроме того, будьте осторожны,
чтобы не перегнуть и не поцарапать уплотнительное кольцо. В
случае повреждения резинового кольца термостат подлежит замене.

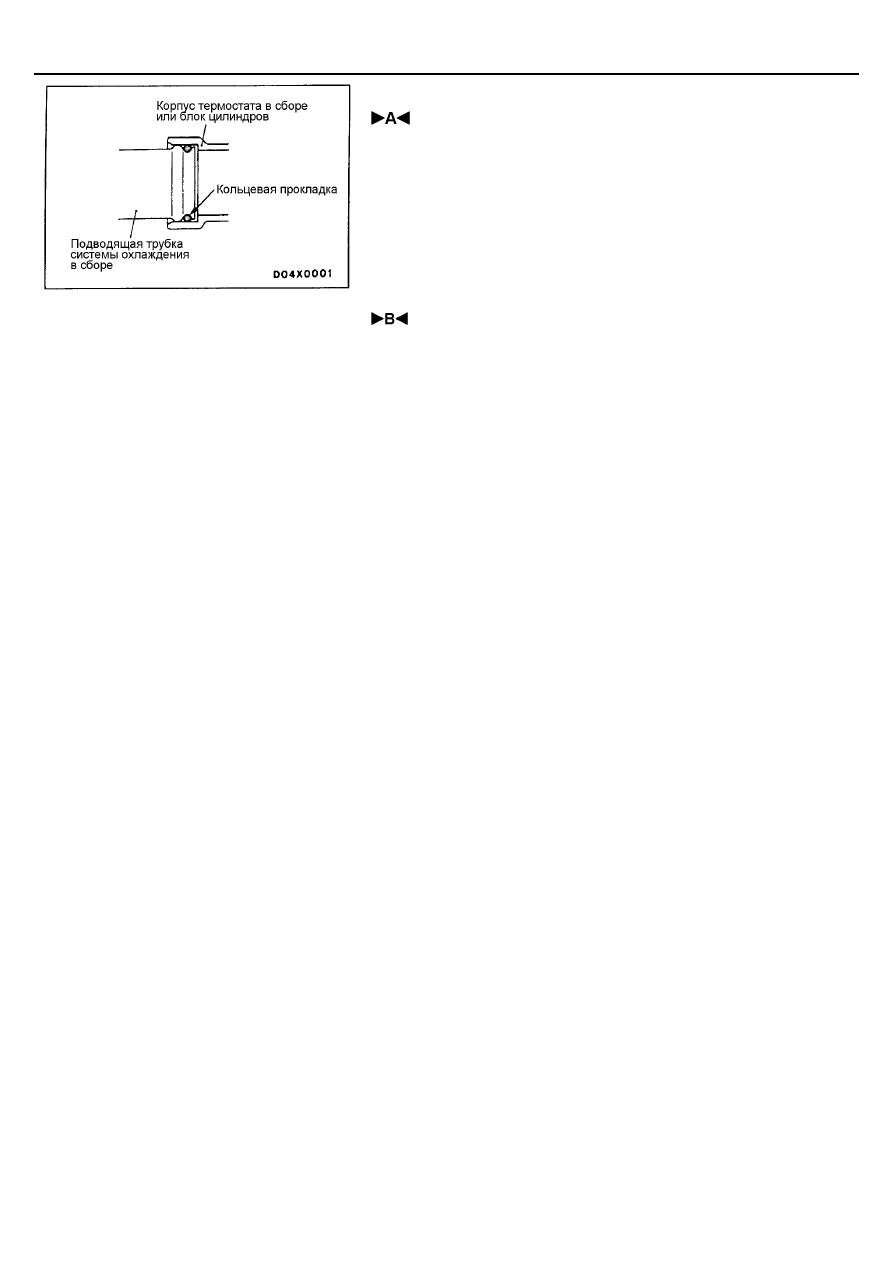

СОЕДИНЕНИЕ НИЖНЕГО ШЛАНГА РАДИАТОРА
1.
Одевайте каждый шланг на штуцер патрубка (в том числе впускного)
системы охлаждения до упора.
2.
Перед подсоединением нижнего шланга радиатора необходимо
совместить нанесенные при разборке метки на шланге и хомуте.
ПРОВЕРКА
ПРОВЕРКА ТЕРМОСТАТА
1.
Погрузите термостат в сосуд с водой и нагревайте воду,
одновременно помешивая ее. Измерьте температуру начала открытия
клапана.
Номинальное значение:
Температура начала открытия клапана: 88
±±±±1,5°°°°С
2.
Измерьте величину хода клапана при температуре воды,
соответствующей полному его открытию.
Номинальное значение:
Температура полного открытия клапана термостата: 100
°°°°С
Величина полного хода клапана: не менее 8,5 мм.
ПРИМЕЧАНИЕ
Измерьте расстояние от нижней плоскости клапана до корпуса
термостата, когда последний полностью закрыт, а затем полностью
открыт, после чего вычислите ход клапана.
