Mitsubishi Colt Lancer (2001+). Руководство - часть 5

ДВИГАТЕЛЬ <4G1> -

Передний сальник коленчатого вала

11A-11

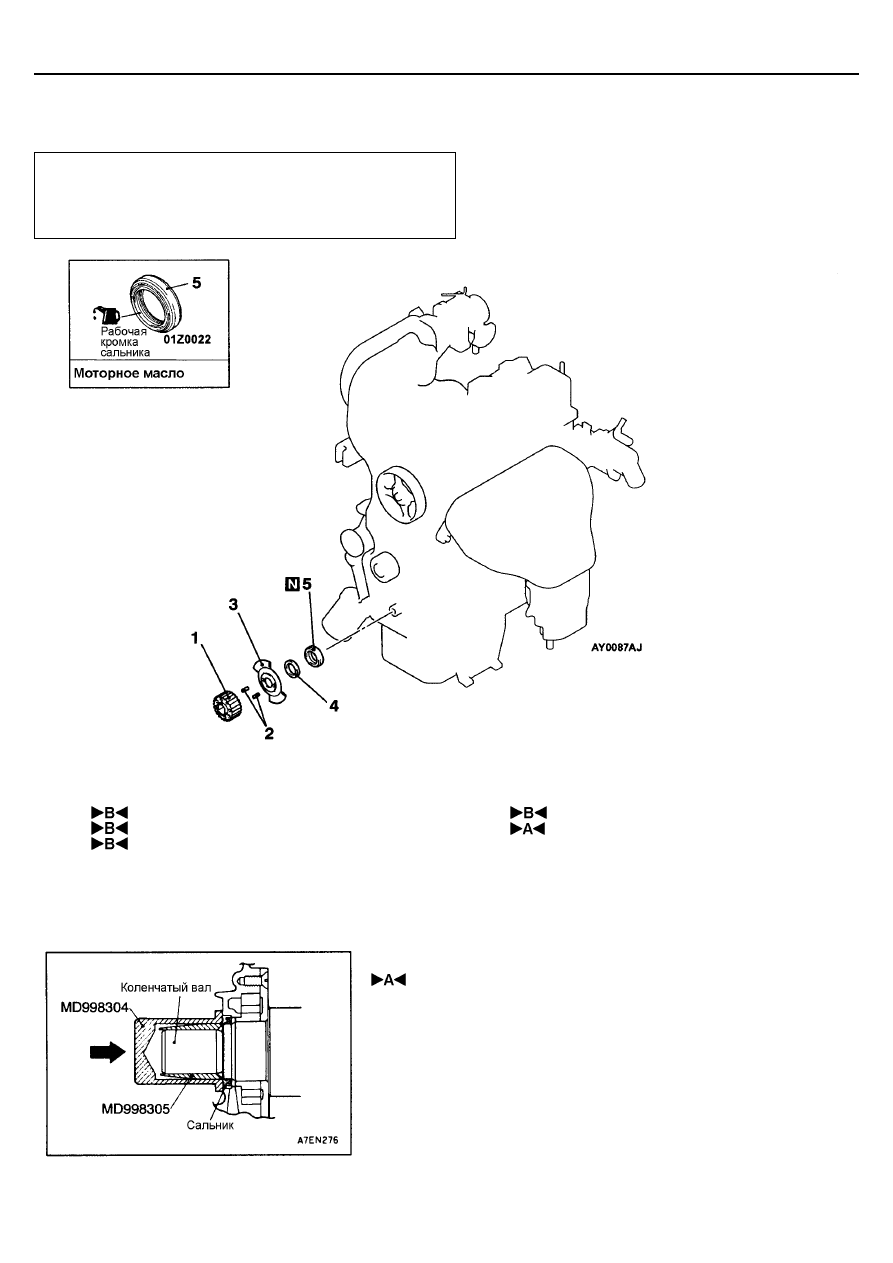

ПЕРЕДНИЙ САЛЬНИК КОЛЕНЧАТОГО ВАЛА

СНЯТИЕ И УСТАНОВКА

Предварительные (перед снятием) и заключительные
(после установки) операции
•  Снятие и установка ремня привода ГРМ

•  Снятие и установка датчика положения коленчатого вала

(см. ГЛАВУ 16)

Последовательность снятия
1.  Звездочка коленчатого вала
2.  Разрезные (пружинные) штифты
3.  Ротор датчика положения

коленчатого вала

4.  Распорная втулка коленчатого вала
5.  Передний сальник коленчатого вала

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ПЕРЕДНЕГО САЛЬНИКА КОЛЕНЧАТОГО

ВАЛА

1.

Смажьте небольшим количеством моторного масла рабочую кромку
сальника.

2.

При помощи специального инструмента (MD998304 и MD998305)
установите сальник коленчатого вала на место.

ДВИГАТЕЛЬ <4G1> -

Передний сальник коленчатого вала
/Прокладка головки цилиндров

11A-12

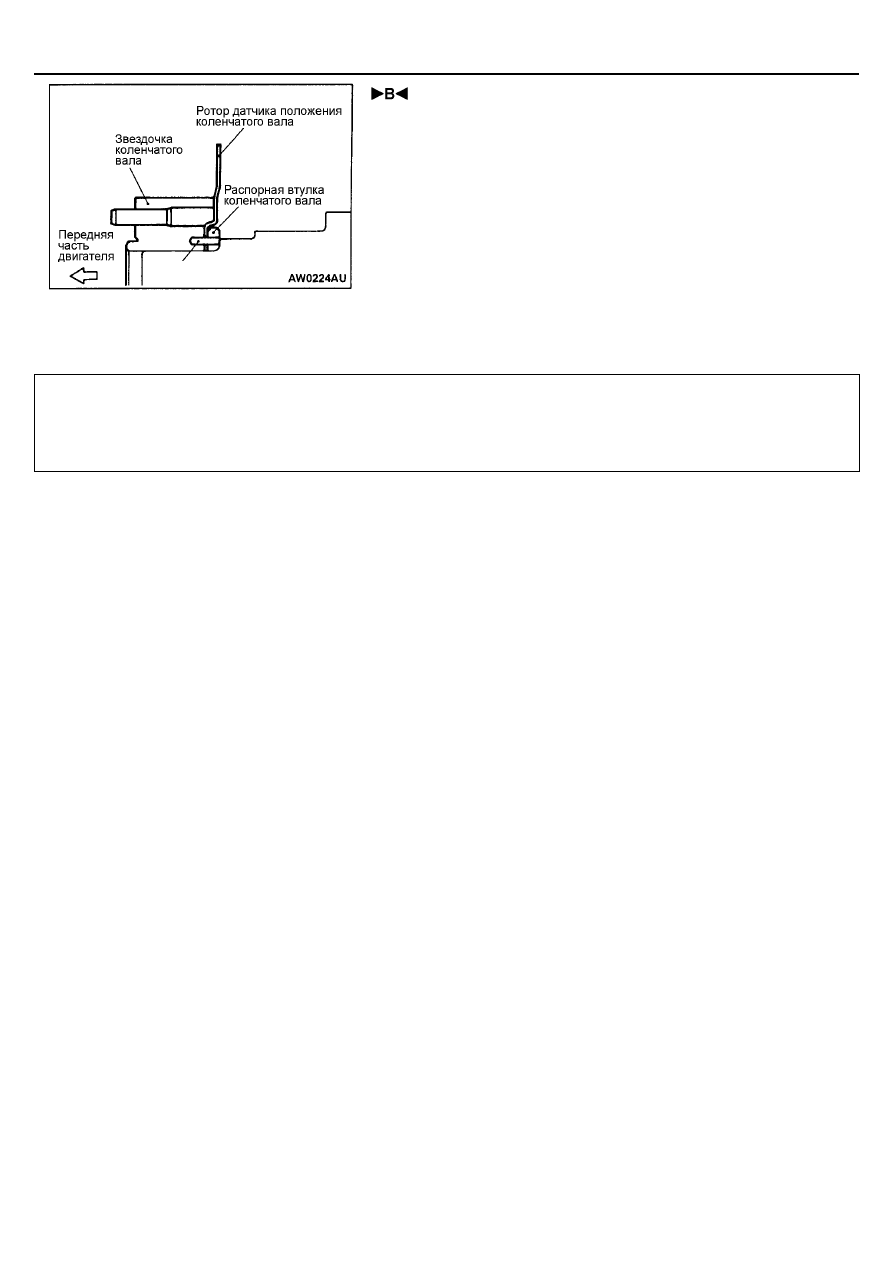

 УСТАНОВКА РАСПОРНОЙ ВТУЛКИ КОЛЕНЧАТОГО

ВАЛА / РОТОРА ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО
ВАЛА / РАЗРЕЗНЫХ ШТИФТОВ / ЗВЕЗДОЧКИ
КОЛЕНЧАТОГО ВАЛА

Установите на место все перечисленные детали так, как показано на
рисунке.

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•  Предотвращение разбрызгивания топлива (только перед

снятием)

•  Проверка утечек топлива (только после установки)

•  Снятие и установка нижнего защитного кожуха

•  Слив и заливка охлаждающей жидкости двигателя

•  Слив и заливка моторного масла

•  Снятие и установка воздушного фильтра

Разрезной
штифт

ДВИГАТЕЛЬ <4G1> -

Прокладка головки цилиндров

11A-13

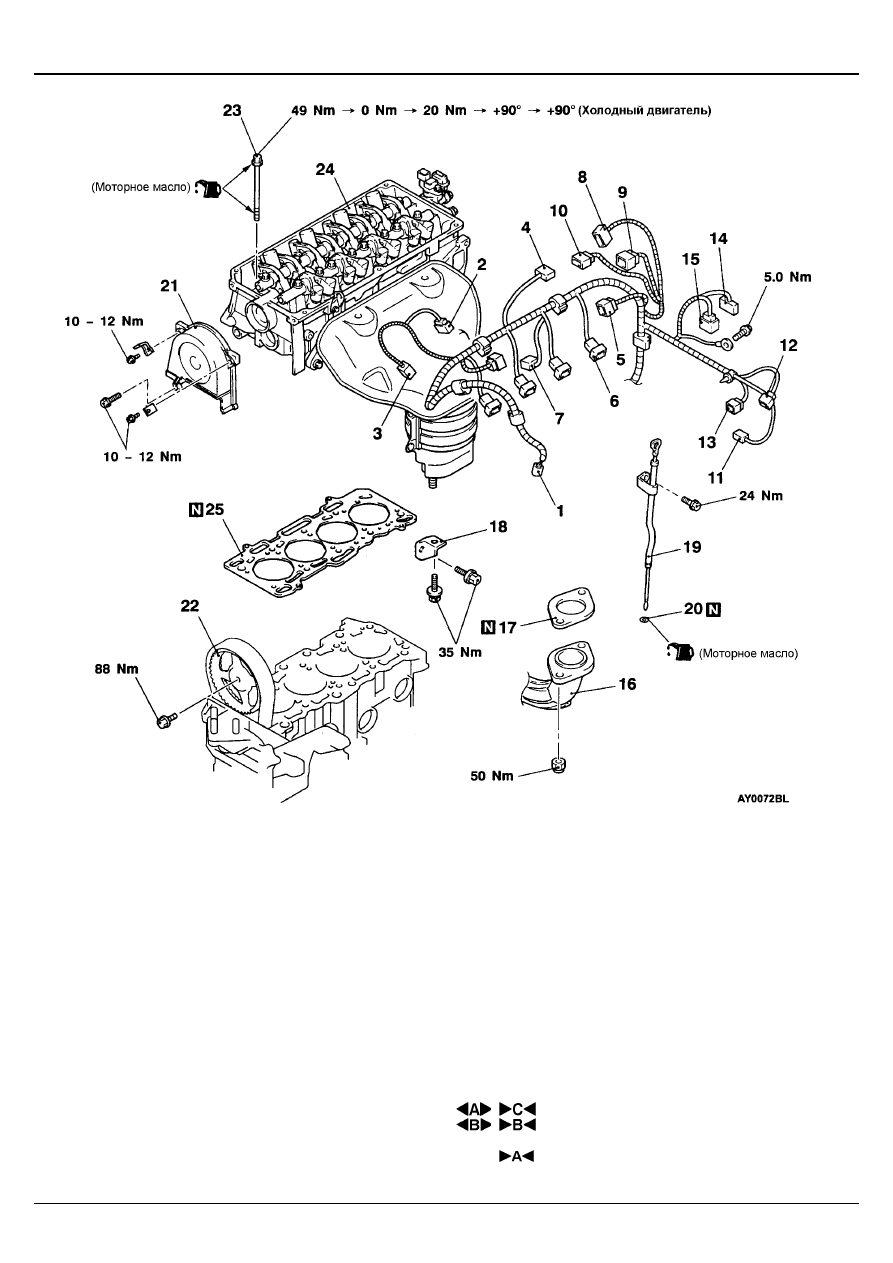

Последовательность снятия
1.  Разъем датчика положения коленчатого

вала

2.  Разъем датчика детонации
3.  Разъем заднего кислородного датчика
4.  Разъем датчика разрежения
5.  Разъем катушки зажигания
6.  Разъем форсунки
7.  Разъем электромагнитного клапана

рециркуляции ОГ (EGR)

8.  Разъем датчика положения дроссельной

заслонки

9.  Разъем регулятора оборотов холостого

хода

10.  Разъем электромагнитного клапана

продувки адсорбера

11.  Разъем указателя температуры

охлаждающей жидкости

12.  Разъем переднего кислородного датчика
13.  Разъем датчика температуры охлаждающей

жидкости

14.  Разъем датчика неисправности системы

зажигания

15.  Разъем датчика положения

распределительного вала

•  Клапанная крышка (см. стр.11А-8)

•  Впускной коллектор (см. ГЛАВУ 15)

•  Впускной патрубок системы охлаждения

(см. ГЛАВУ 14)

16.  Фланец приемной трубы системы выпуска
17.  Прокладка приемной трубы системы

выпуска

18.  Кронштейн выпускного коллектора
19.  Масляный щуп в сборе
20.  Кольцевая прокладка
21.  Передний верхний защитный кожух ремня

привода ГРМ

22.  Звездочка распределительного вала
23.  Болты крепления головки цилиндров
24.  Головка цилиндров в сборе
25.  Прокладка головки цилиндров

ДВИГАТЕЛЬ <4G1> -

Прокладка головки цилиндров

11A-14

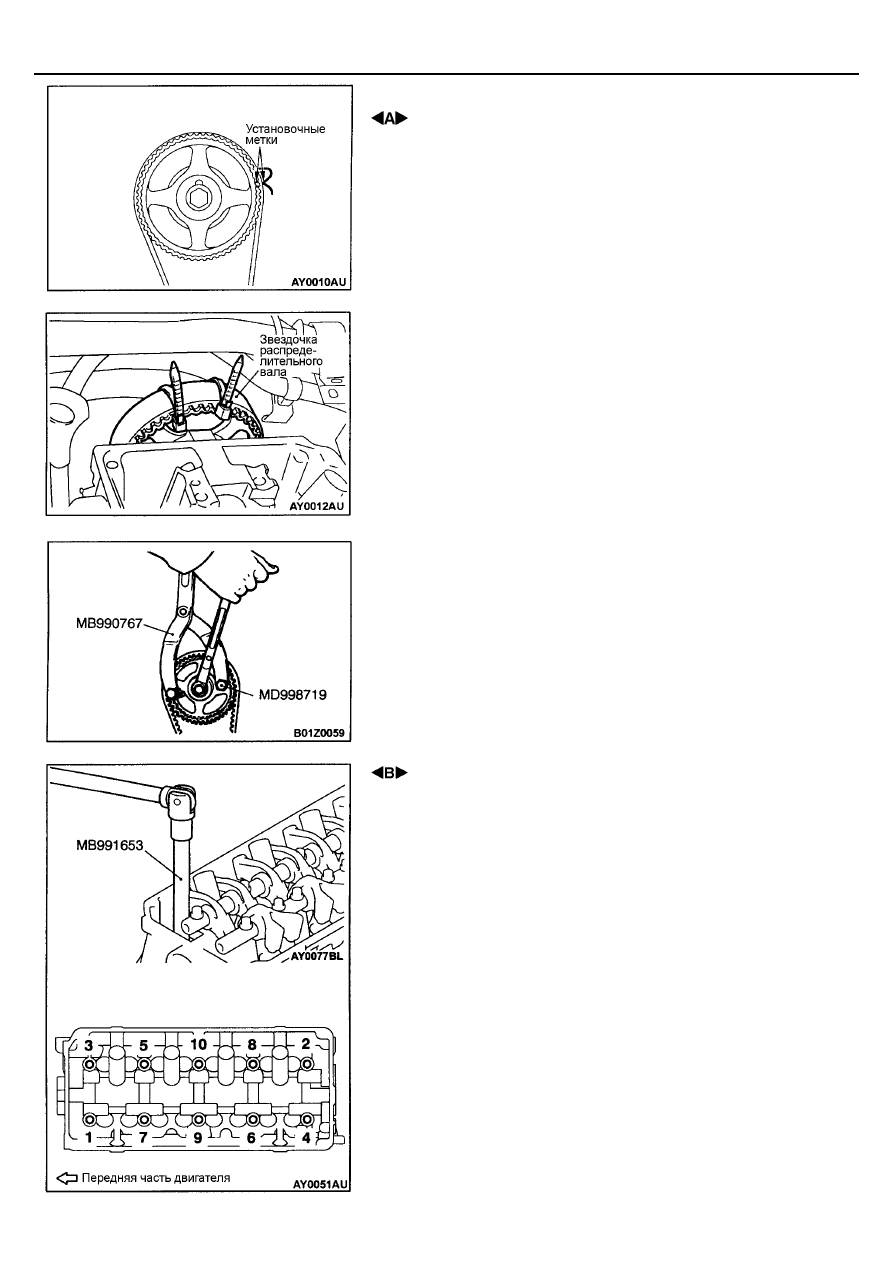

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

СНЯТИЕ ЗВЕЗДОЧКИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

1.

Проверните коленчатый вал по часовой стрелке до совпадения меток
(как показано на рисунке), означающие положение поршня первого
цилиндра в ВМТ конца такта сжатия.
Внимание:
Вращайте коленчатый вал только по часовой стрелке.

2.

Свяжите вместе ремень привода ГРМ и звездочку
распределительного вала пластиковыми хомутами (как показано на
рисунке), чтобы исключить смещение взаимного положения звездочки
распределительного вала и ремня привода ГРМ.

3.

При помощи специального инструмента (МВ990767) зафиксируйте от
проворачивания звездочку распределительного вала.

4.

Отверните болт крепления звездочки распределительного вала,
используя ключ (MD998719), не снимая ремень привода ГРМ (см.
рисунок).
Внимание:
Не вращайте коленчатый вал после того, как снята звездочка
распределительного вала.

 ОТВОРАЧИВАНИЕ БОЛТОВ КРЕПЛЕНИЯ ГОЛОВКИ

ЦИЛИНДРОВ

Специальным ключом (МВ991653) ослабьте болты за 2 или 3 этапа в
порядке, соответствующем нумерации на рисунке, после чего полностью
выверните их и снимите головку цилиндров.
