Mitsubishi Lancer / Lancer Wagon. Руководство - часть 554

52B

-80

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

Код 25. Запал газогенератора модуля надувной надувной подушки безопасности
(со стороны переднего пассажира), обрыв между выводами запала

ПРИНЦИП ДЕЙСТВИЯ

•

Блок SRS7ECU оценивает силу столкновения
автомобиля по сигналам, получаемым от
передних датчиков замедления и переднего
аналогового датчика. Если сила столкнове7
ния превысила определенный предельный
уровень, в блоке SRS7ECU генерируется
выходной сигнал на поджиг запала газо7
генератора. Если при этом замкнута цепь
контрольного датчика передних подушек
безопасности, произойдет наполнение
подушек безопасности.

•

Для наполнения подушки безопасности
входной сигнал подается к модулю подушки
через спиральную пружину.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Этот код соответствует обрыву провода(ов)
жгута запала надувной подушки безопасности
со стороны переднего пассажира. Если коды
неисправностей не удалить, контрольная лампа
будет отключена (коды неисправности
сохранены).

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Обрыв в электроцепи модуля подушки
безопасности (газогенератор) со стороны
переднего пассажира.

•

Ненадежный контакт в электрическом
разъеме.

•

Неисправность блока SRS7ECU.

ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"
Автомобили
с левосторонним
расположением
рулевого колеса

Автомобили
с правосторонним
расположением
рулевого колеса

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЦЕПЬ ЗАПАЛА

МИКРОПРОЦЕССОР

БЛОК SRS7ECU

МОДУЛЬ НПБ
(ПИРОПАТРОН)
ПЕРЕДНЕГО
ПАССАЖИРА

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый
G : Зеленый     L : Синий     W : Белый
Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый R : Красный
P : Розовый     V : Фиолетовый



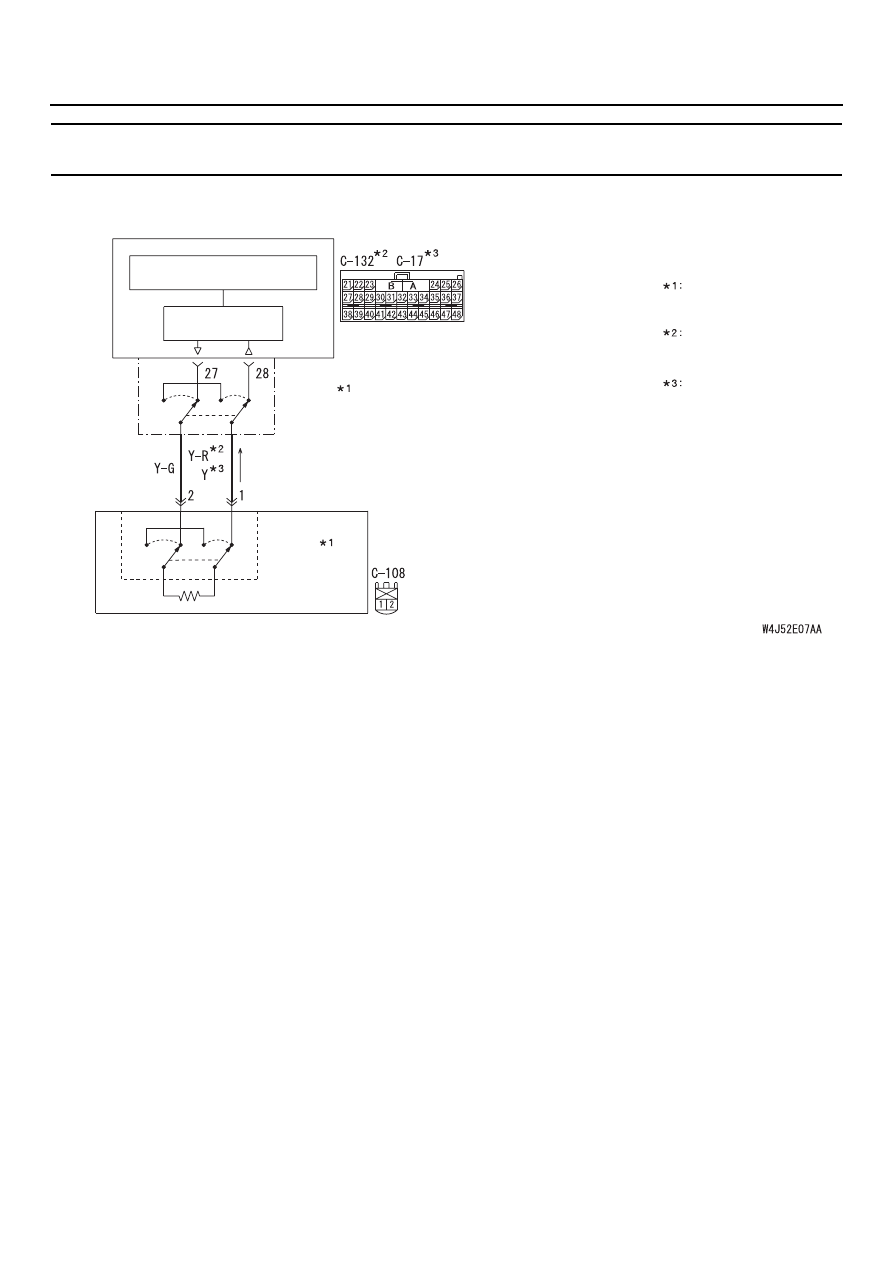

Контур модуля НПБ (пиропатрон) переднего пассажира

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

52B

-81

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

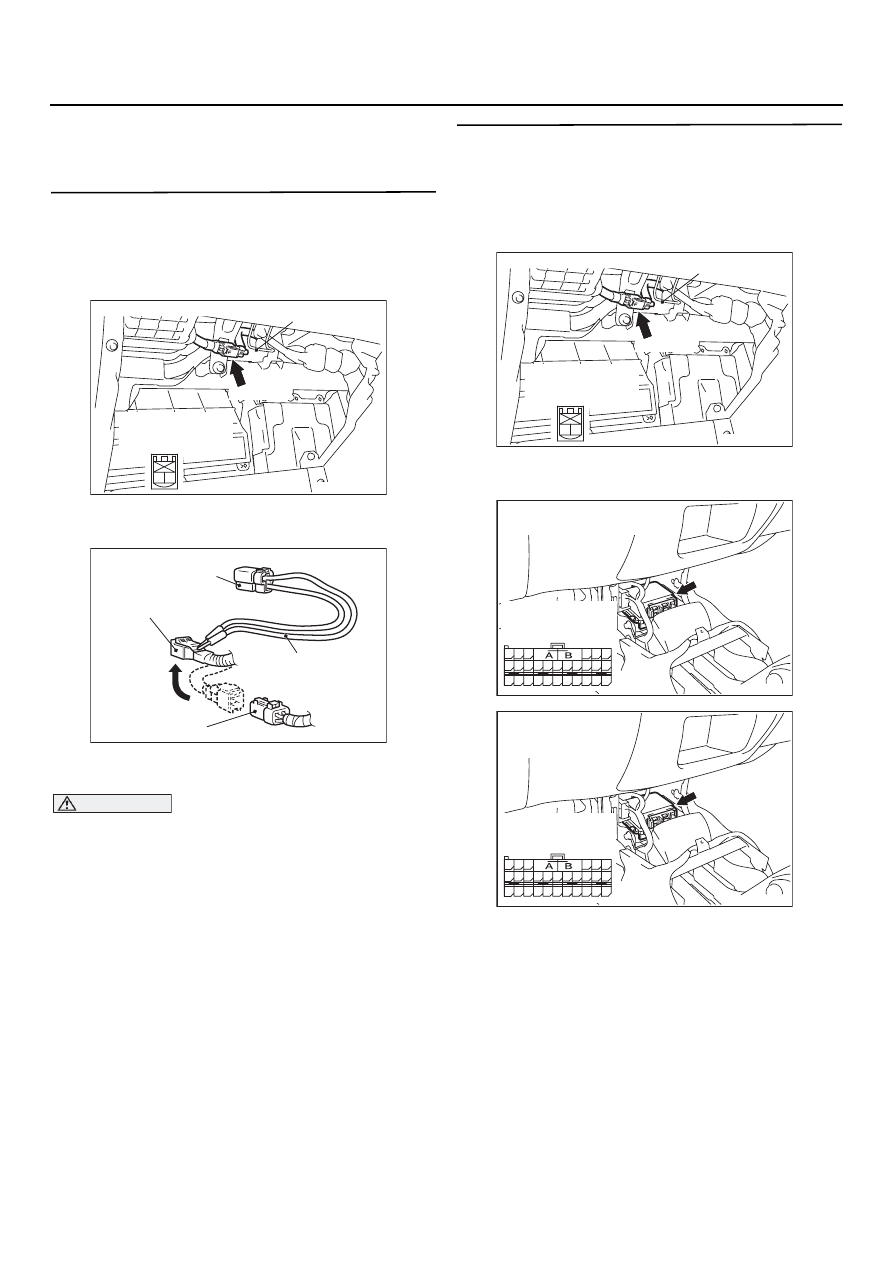

ЭТАП 1. Считайте код, присоединив
проверочный резистор (используйте
тестер MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъем С7108 модуля НПБ

переднего пассажира.

(3) Присоедините поверочный резистор

MB991865 к жгуту проводов MB991886.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(4) Расстыкуйте разъем С7108 модуля подушки

безопасности со стороны переднего
пассажира присоедините к колодке со
стороны жгута проводов приспособление
MB991866.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 25?

ДА :

Идти к Этапу 2.

НЕТ :

Замените модуль надувной подушки
безопасности (со стороны переднего
пассажира). (См.

CTP. 52B-228

).

ЭТАП 2. Восстановите работоспособность
жгута проводов, соединяющего колодки
разъемов блока SRS1ECU C1132 <LHD>
или C117 <RHD> (выводы 27 и 28) и колодку
С1108 (выводы 1 и 2) разъема модуля
надувной шторки безопасности

(1) Расстыкуйте разъем С7108 модуля НПБ

переднего пассажира.

(2) Расстыкуйте разъемы блока SRS7ECU C7132

<LHD> или C717 <RHD> и разъем С7108
модуля подушки безопасности со стороны
переднего пасссажира.

AC100985

Разъем: C1108

Защелка перчаточного ящика

2 1

C7108 (R)

AJ

Колодка со стороны
жгута проводов
(вид спереди)

AC300956 AC

MB991865 (Поверочный
резистор: 3 Ом)

Колодка разъема С7108
со стороны жгута проводов

Разъем С108 НПБ
переднего пассажира

MB991866
(Жгут поверочного
резистора)

AC100985

Разъем: C1108

Защелка перчаточного ящика

2 1

C7108 (R)

AJ

Колодка со стороны
жгута проводов
(вид спереди)

AC301747AD

C7132 (Y)

Разъем: C1132
<Автомобили с левым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC301747AG

C717 (Y)

Разъем: C117
<Автомобили
с правым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

52B

-82

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.

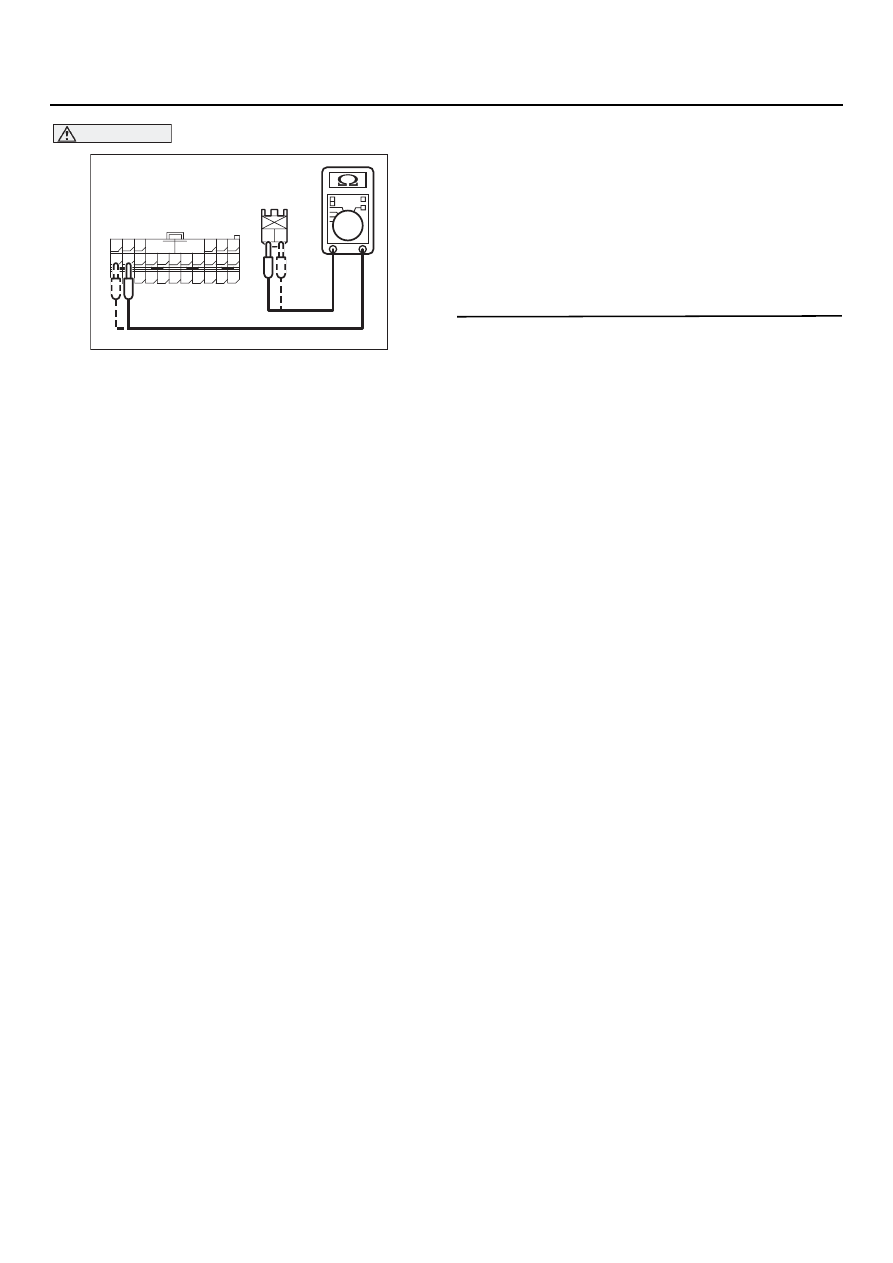

(3) Измерение величины сопротивления между

следующими выводами.

•

Разъемы блока SRS7ECU C7132 <LHD>
или C717 <RHD> вывод 28 и разъем С7108
модуля подушки безопасности со
стороны переднего пассажира, вывод 1.

•

Разъемы блока SRS7ECU C7132 <LHD>
или C717 <RHD> вывод 27. и разъем
С7108 модуля подушки безопасности со
стороны переднего пассажира, вывод 2.

НОРМАЛЬНО: Менее 2 Ом

B: Нормально?

ДА :

Идти к Этапу 3.

НЕТ :

Восстановите работоспособность жгута

проводов, соединяющего колодки
разъемов блока SRS7ECU C7132 <LHD>
или C717 <RHD> (выводы 27 и 28),
и разъем С7108 (выводы 1 и 2) разъема
модуля подушки безопасности
со стороны переднего пассажира.

ЭТАП 3. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде 25?

ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

.

AC301583

1 2

42

31

38

27

21

41

28

39

22

30

25

47

36

33

44

34

45

37

48

26

29

23

40

32

43

35

46

24

B

A

C7132 <LHD>,
C717 <RHD>
Со стороны жгута
проводов (вид сзади)

Разъем С7108,
вид сзади

AB

52B

-83

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

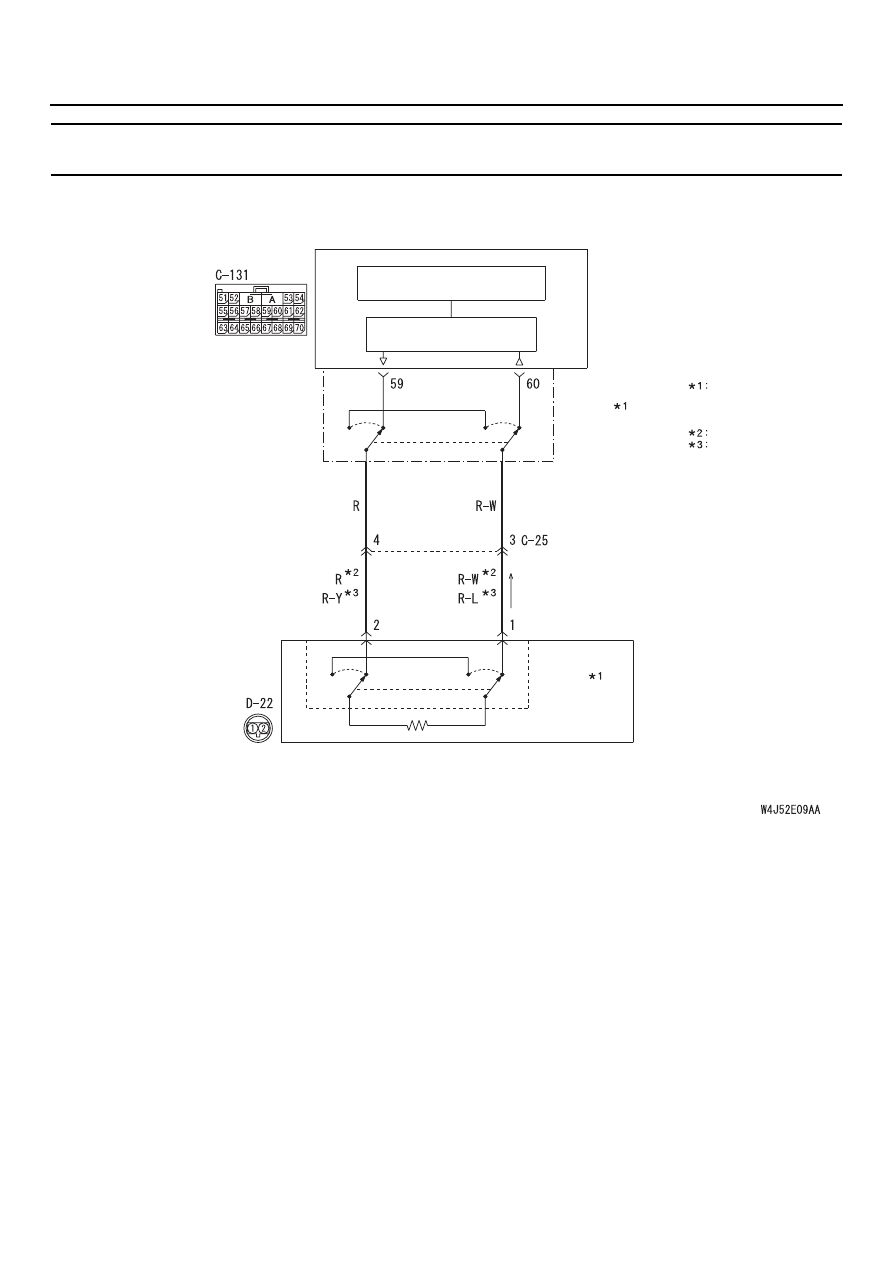

Код № 26. Пиропатрон преднатяжителя ремня безопасности (со стороны водителя),
короткое замыкание между выводами пиропатрона

ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЦЕПЬ ЗАПАЛА

МИКРОПРОЦЕССОР

БЛОК SRS7ECU

МОДУЛЬ ПРЕДНАТЯЖИТЕЛЯ
РЕМНЯ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ (левый)

Седан
Универсал

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Контур преднатяжителя ремня безопасности водителя (запал, RHD)

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВКЛ.

ВКЛ.
