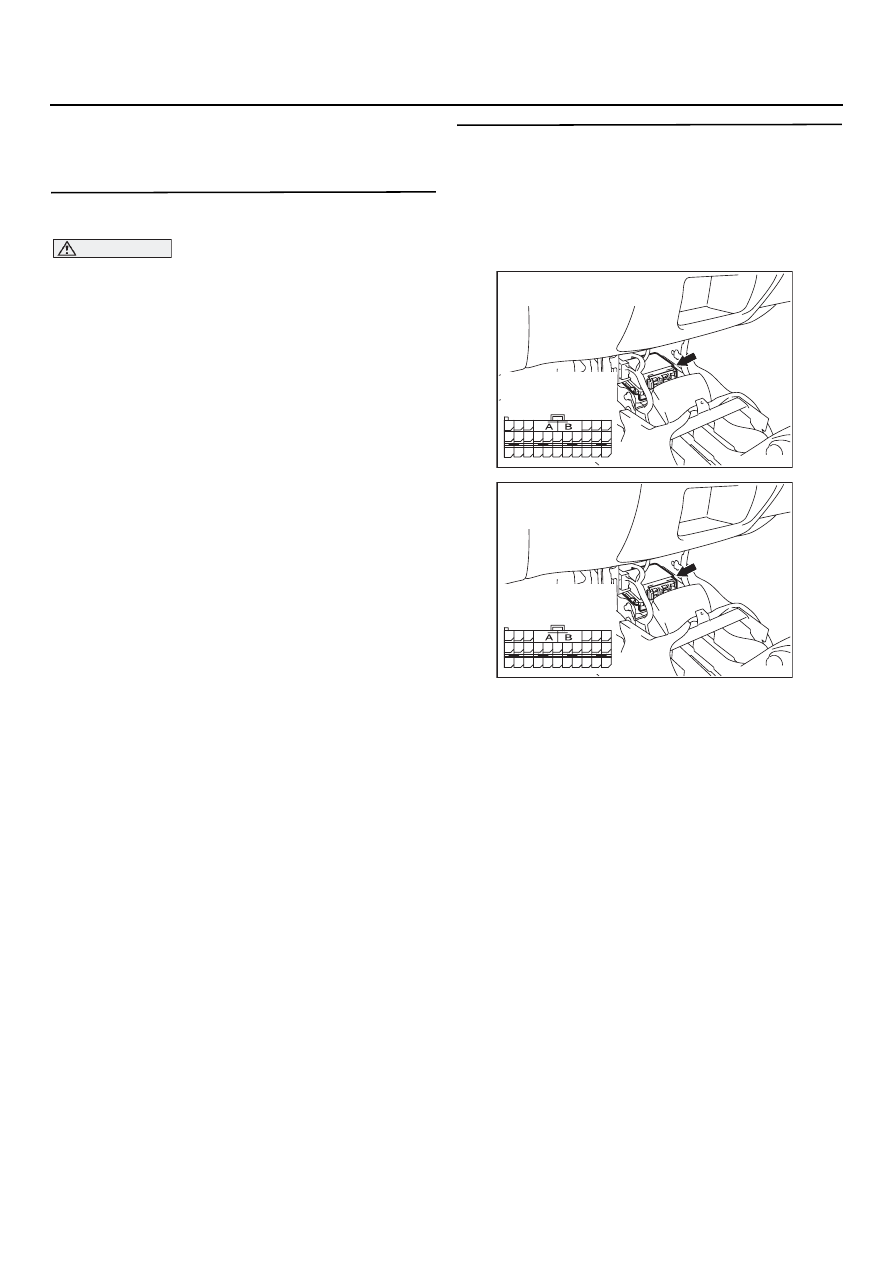

52B

-76

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Коды диагностики, получаемые
при помощи тестера MUT1II/III

ВНИМАНИЕ

Для предотвращения выхода из строя
тестера MUT1II/III перед его подключением
или отключением устанавливайте ключ
замка зажигания в положение "LOCK" (OFF).
(1) Установите ключ зажигания в положение

"ON".

(2) Проверьте, есть ли считанные коды

неисправностей.

(3) Установите ключ зажигания в положение

"LOCK"(OFF).

B: Появилось ли сообщение о коде 34?

ДА :

Идти к Этапу 2.

НЕТ :

Идти к Этапу 3.

ЭТАП 2. Проверка надежности стыковки
колодок электрических разъемов блока
SRS1ECU C1132 <LHD> или C117 <RHD>
(коды считываются при помощи тестера
MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъемы C7132 <LHD> или C717

<RHD>, затем вновь состыкуйте их.

(3) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(4) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 24?

ДА :

Идти к Этапу 4.

НЕТ :

Процедура завершена. Код 24
соответствует неполной стыковке
колодок разъемов C7132 <LHD>
или C717 <RHD>.

AC301747AD

C7132 (Y)

Разъем: C1132
<Автомобили с левым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC301747AG

C717 (Y)

Разъем: C117
<Автомобили
с правым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

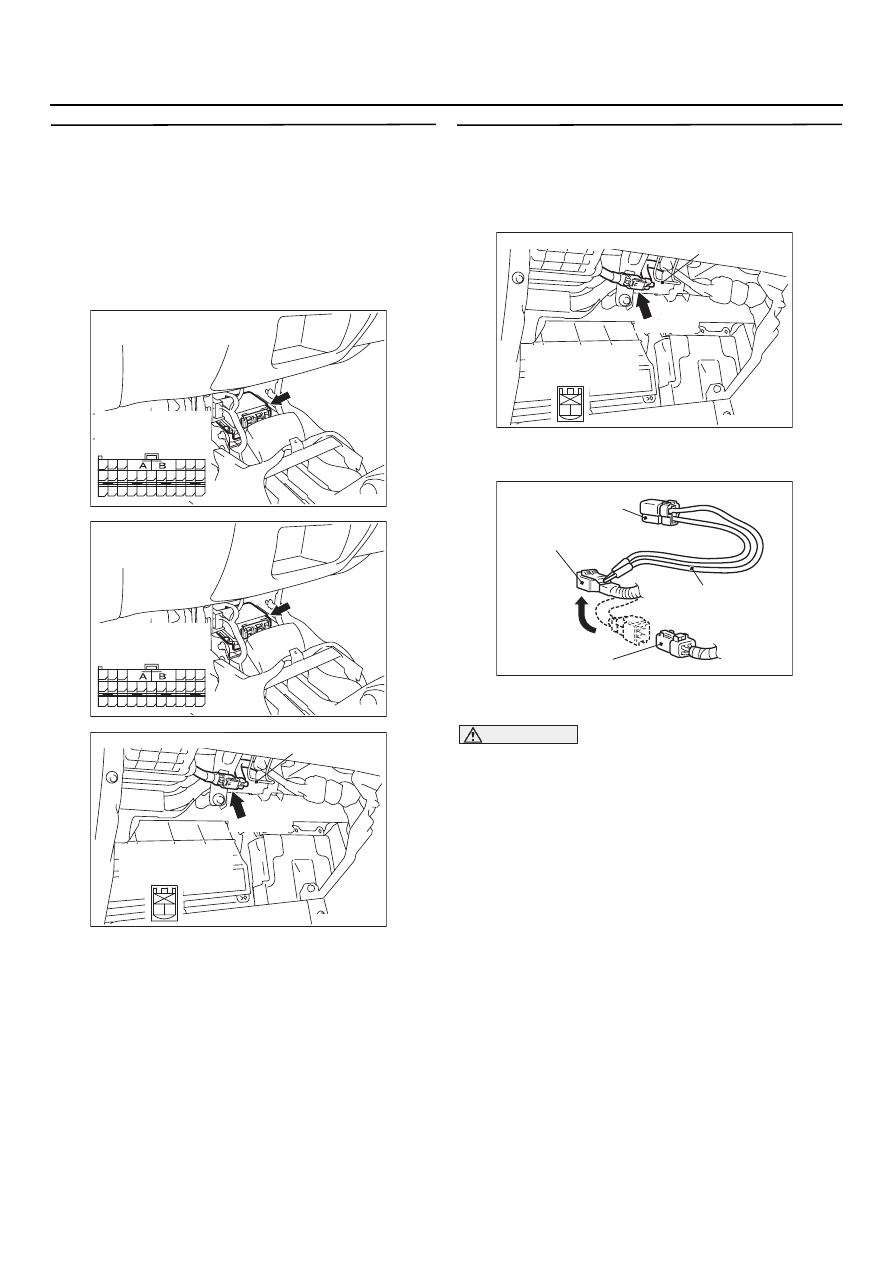

52B

-77

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ЭТАП 3. Проверка надежности стыковки
колодок электрических разъемов блока
SRS1ECU C1132 <LHD> или C117 <RHD>,
разъем С1205 спиральной пружины, разъем
С1207 модуля подушки безопасности
со стороны водителя (коды считываются
при помощи тестера MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъемы C7132 <LHD> или C717

<RHD> и С7108, затем вновь состыкуйте их.

(3) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(4) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 24?

ДА :

Идти к Этапу 4.

НЕТ :

Процедура завершена. Код 24
соответствует неполной стыковке
колодок разъемов C7132 <LHD>, C717
<RHD>, или С7108.

ЭТАП 4. Считайте код, присоединив
проверочный резистор (используйте
тестер MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъем С7108 модуля подушки

блока переднего пассажира.

(3) Присоедините поверочный резистор

MB991865 к жгуту проводов MB991886.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(4) Расстыкуйте разъем С7108 модуля подушки

безопасности со стороны переднего
пассажира присоедините к колодке со
стороны жгута проводов приспособление
MB991866.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B:  Появилось ли сообщение о коде 24?

ДА :

Идти к Этапу 5.

НЕТ :

Замените модуль надувной подушки
безопасности (со стороны переднего
пассажира). (См.

CTP. 52B-228

).

AC301747AD

C7132 (Y)

Разъем: C1132
<Автомобили с левым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC301747AG

C717 (Y)

Разъем: C117
<Автомобили
с правым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC100985

Разъем: C1108

Защелка перчаточного ящика

2 1

C7108 (R)

AJ

Колодка со стороны
жгута проводов
(вид спереди)

AC100985

Разъем: C1108

Защелка перчаточного ящика

2 1

C7108 (R)

AJ

Колодка со стороны
жгута проводов
(вид спереди)

AC300956 AC

MB991865 (Поверочный
резистор: 3 Ом)

Колодка разъема С7108
со стороны жгута проводов

Разъем С108 НПБ
переднего пассажира

MB991866
(Жгут поверочного
резистора)

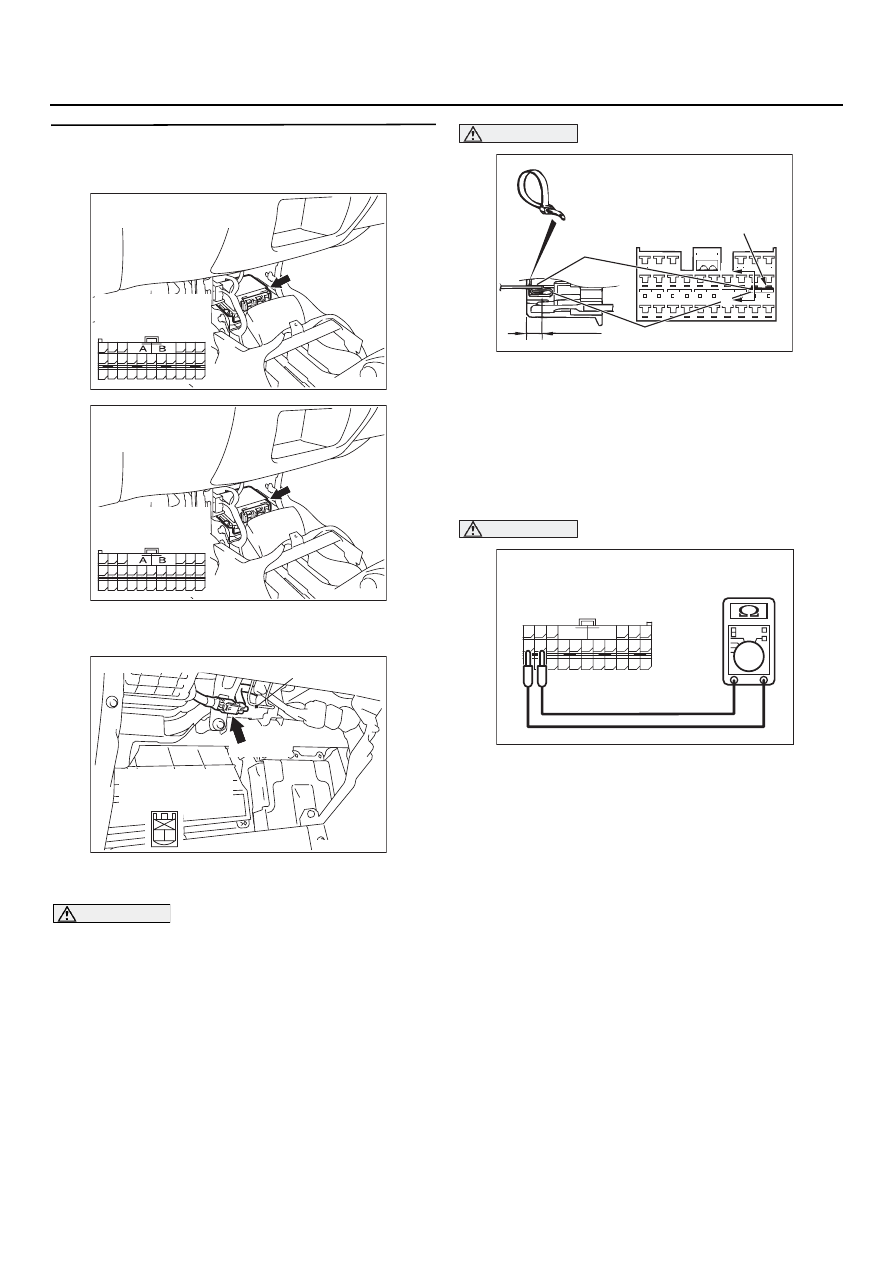

52B

-78

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ЭТАП 5. Измерение величины
сопротивления на выводах колодок
разъемов C1132 <LHD> или C117 <RHD>

(1) Расстыкуйте колодки разъемов C7132 <LHD>

или C717 <RHD>.

(2) Расстыкуйте разъем С7108 модуля подушки

блока переднего пассажира.

ОПАСНО!

Для предотвращения внезапного
срабатывания подушки безопасности
отсоедините колодку С'108 жгута
проводов модуля подушки для
деактивации цепи запала.

(3) Расстыкуйте разъем С7108 модуля подушки

безопасности со стороны переднего
пассажира.

ВНИМАНИЕ

Установите изолятор (например, отрезок
оболочки провода) на глубину 4 мм или
более, чтобы разгрузить короткую пружину.
(4) Установите изолятор (например, отрезок

оболочки провода диаметром 3 мм
и толщиной изолятора 0,5 мм) между
выводами 27, 28 и короткой пружиной,
чтобы разгрузить последнюю.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(5) Измерение величины сопротивления между

выводами 27 и 28 колодок со стороны жгута
проводов разъемов C7132 <LHD> или C717
<RHD>.

НОРМАЛЬНО: Контур разомкнут

B:  Нормально?

ДА :

Идти к Этапу 6.

НЕТ :

Восстановите работоспособность жгута
проводов, соединяющего колодки
разъемов блока SRS7ECU C7132 <LHD>
или C717 <RHD> (выводы 27 и 28)
и разъем С7108 (выводы 2 и 1) разъема
модуля подушки безопасности
со стороны переднего пассажира.

AC301747AD

C7132 (Y)

Разъем: C1132
<Автомобили с левым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC301747AG

C717 (Y)

Разъем: C117
<Автомобили
с правым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC100985

Разъем: C1108

Защелка перчаточного ящика

2 1

C7108 (R)

AJ

Колодка со стороны
жгута проводов
(вид спереди)

AC301611

Сечение
A 7 A

C7132 <LHD>, C717 <RHD>
Вид со стороны жгута проводов
(спереди)

Хомут

Короткая пружина

4 мм или более

Полюсный вывод

AB

A

A

AC301582

42

31

38

27

21

41

28

39

22

30

25

47

36

33

44

34

45

37

48

26

29

23

40

32

43

35

46

24

B

A

C7132 <LHD>, C717 <RHD>
Вид со стороны жгута проводов
(спереди)

AB

52B

-79

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ЭТАП 6. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде 24?

ДА :

Замените блок SRS7ECU.
(См.

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

.
