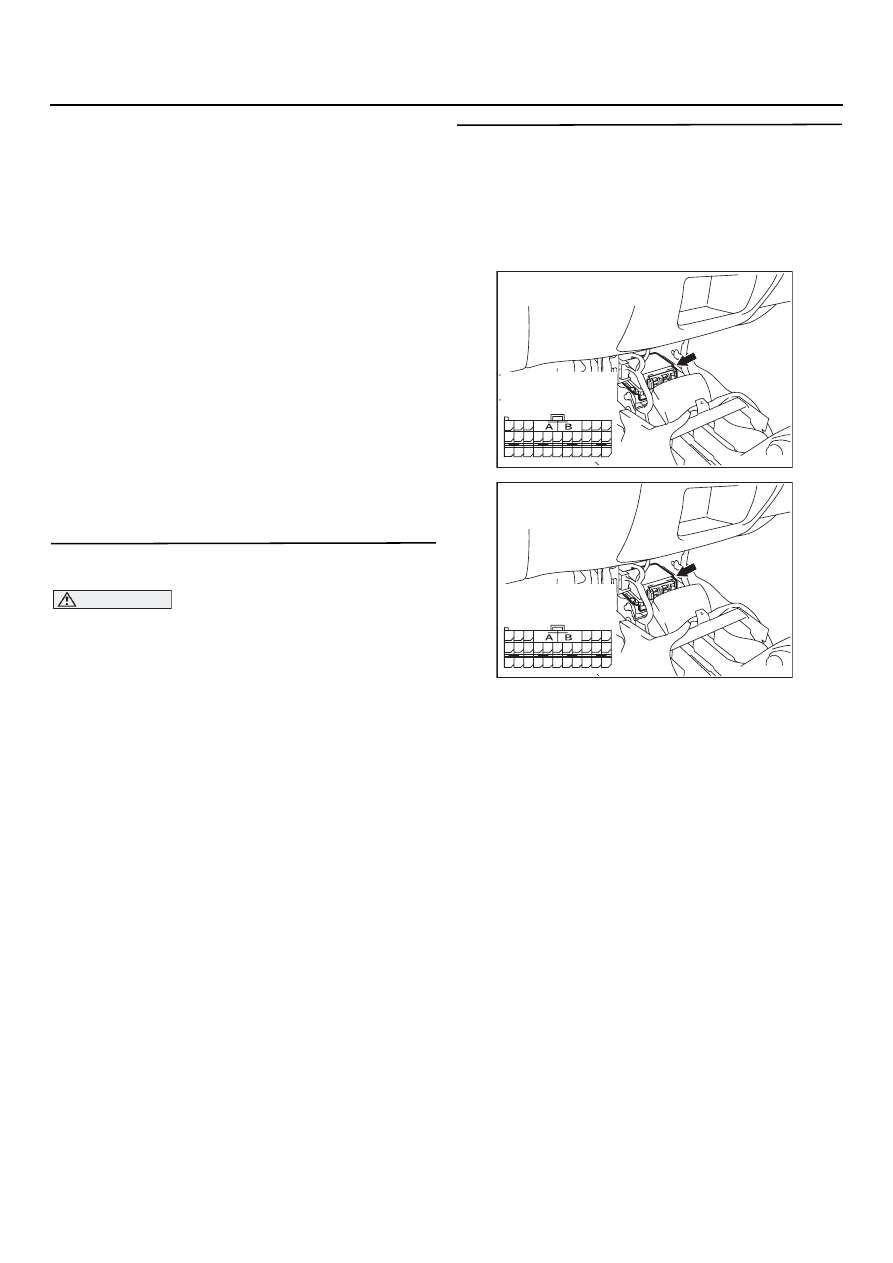

52B

-68

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

•

Короткое замыкание между выводами
соединительной колодки газогенератора
подушки безопасности со стороны водителя.

•

Повреждена соединительная колодка(и).

•

Неисправность блока SRS7ECU.

NOTE: *: Соединительные колодки цепи
газогенератора снабжены "короткой" пружиной
(которая предотвращает случайное срабаты%
вание подушки из%за статического заряда
электричества, замыкая положительный
провод на "массу" в момент, когда колодки
рассоединены). Следовательно, если
соединительные колодки C%132 <LHD>, C%17
<RHD>, C%205 или C%207 повреждены или
неполностью состыкованы, короткая пружина
не может быть разгружена при стыковке
разъема.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Коды диагностики, получаемые
при помощи тестера MUT1II/III

ВНИМАНИЕ

Для предотвращения выхода из строя
тестера MUT1II/III перед его подключением
или отключением устанавливайте ключ
замка зажигания в положение "LOCK" (OFF).
(1) Установите ключ зажигания в положение

"ON".

(2) Проверьте, есть ли считанные коды

неисправностей.

(3) Установите ключ зажигания в положение

"LOCK"(OFF).

B: Появилось ли сообщение о коде 34?

ДА :

Идти к Этапу 2.

НЕТ :

Идти к Этапу 3.

ЭТАП 2. Проверка надежности стыковки
колодок электрических разъемов блока
SRS1ECU C1132 <LHD> или C117 <RHD>
(коды считываются при помощи тестера
MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъемы C7132 <LHD> или C717

<RHD>, затем вновь состыкуйте их.

(3) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(4) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 21?

ДА :

Идти к Этапу 4.

НЕТ :

Процедура завершена. Код 21
соответствует неполной стыковке
колодок разъемов C7132 <LHD>
или C717 <RHD>.

AC301747AD

C7132 (Y)

Разъем: C1132
<Автомобили с левым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC301747AG

C717 (Y)

Разъем: C117
<Автомобили
с правым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

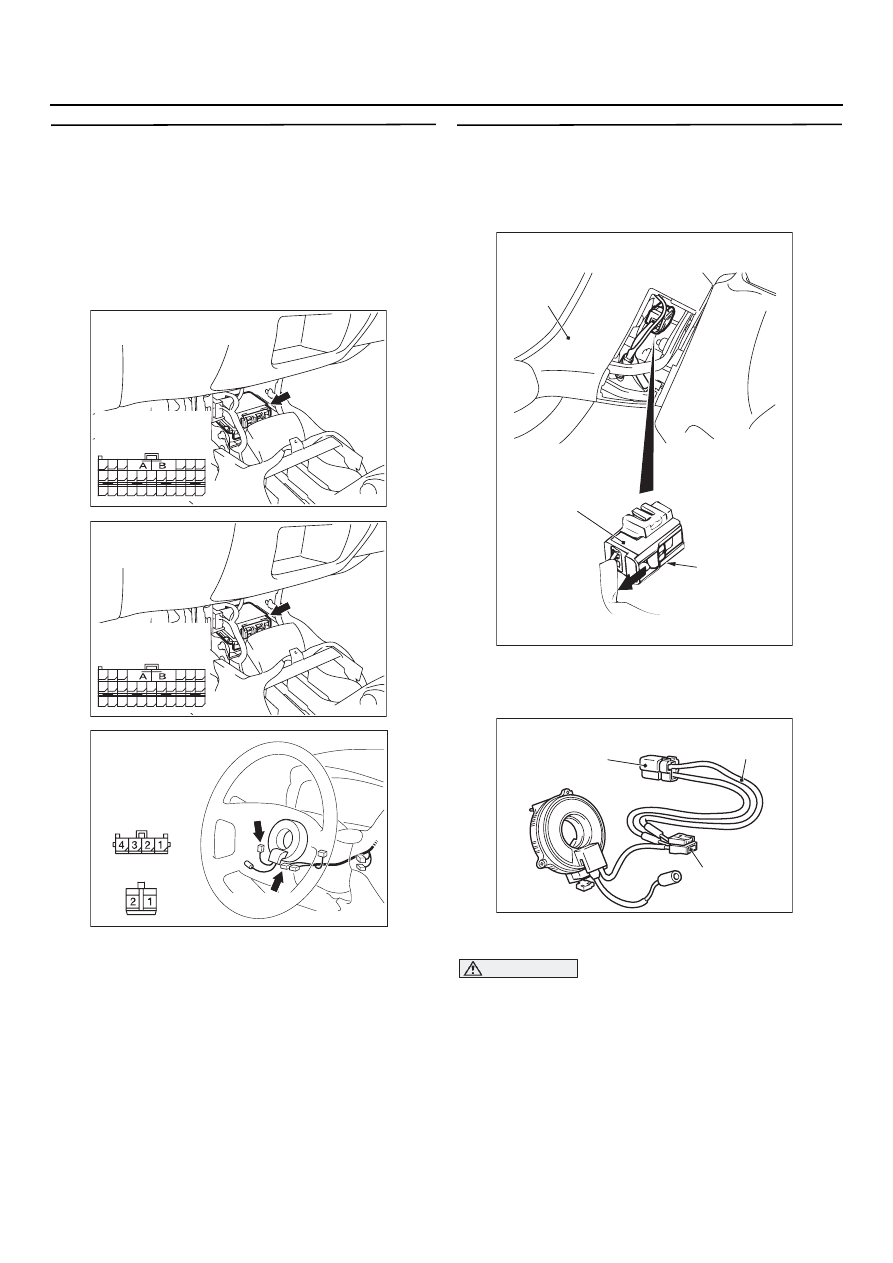

52B

-69

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ЭТАП 3. Проверка надежности стыковки
колодок электрических разъемов блока
SRS1ECU C1132 <LHD> или C117 <RHD>,
разъем С1205 спиральной пружины, разъем
С1207 модуля подушки безопасности
со стороны водителя (коды считываются при
помощи тестера MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъемы C7132 <LHD> или C717

<RHD>, С7205 и С7207, затем вновь
состыкуйте их.

(3) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(4) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 21?

ДА :

Идти к Этапу 4.

НЕТ :

Процедура завершена. Код 21
соответствует неполной стыковке
колодок разъемов C7132 <LHD>
или C717 <RHD>, С7205 или С7207.

ЭТАП 4. Считайте код, присоединив
поверочный резистор (используйте
тестер MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Выдвигая часть А (см. рис.) разъема С7207

модуля подушки безопасности в направле7
нии стрелки, расстыкуйте разъем.

(3) Присоедините поверочный резистор

MB991865 к жгуту проводов MB991886.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(4) Присоедините приспособление MB991866

к колодке разъема С7207 со стороны
спиральной пружины подушки безопасности.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

AC301747AD

C7132 (Y)

Разъем: C1132
<Автомобили с левым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC301747AG

C717 (Y)

Разъем: C117
<Автомобили
с правым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC303806 AC

Разъемы: C1205, C1207

Со стороны жгута
проводов

C7205 (Y)

C7207

C7205

C7207

AC105823

AC304700

AC305145AC

A

Рулевое
колесо

Разъем С7207
модуля НПБ

AC300945 AC

MB991865
(Поверочный резистор: 3 Ом)

MB991866
(Жгут проводов
поверочного резистора)

Разъем С7207
модуля НПБ

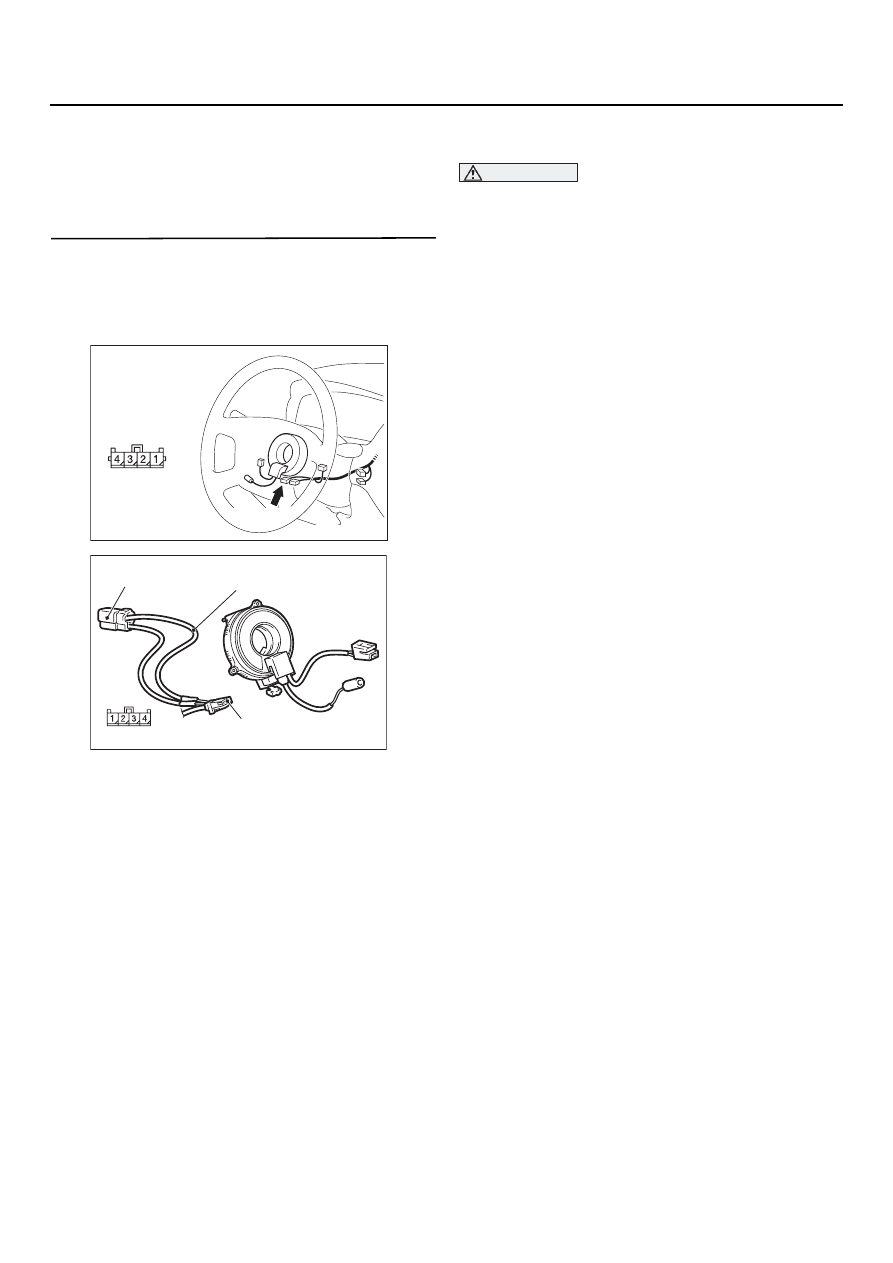

52B

-70

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

B:  Появилось ли сообщение о коде 21?

ДА :

Идти к Этапу 5.

НЕТ :

Замените модуль надувной подушки
безопасности (со стороны водителя).
(См.

CTP. 52B-228

).

ЭТАП 5. Считайте код, присоединив
поверочный резистор (используйте
тестер MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъем С7205 спиральной

пружины.

(3) Присоедините проверочный резистор

MB991865 к жгуту проводов MB991886.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(4) Присоедините приспособление MB991866

к колодке разъема С7205 (выводы 3 и 4)
со стороны спиральной пружины подушки
безопасности.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 21?

ДА :

Идти к Этапу 6.

НЕТ :

Замените спиральную пружину.
(См.

CTP. 52B-228

).

AC303806 AB

Разъем: C1205

Со стороны жгута
проводов

C7205 (Y)

AC300949 AC

MB991865 (Поверочный
резистор: 3 Ом)

MB991866
(Жгут проводов
поверочного резистора)

Разъем С7205
спиральной пружины

(Вид сзади)

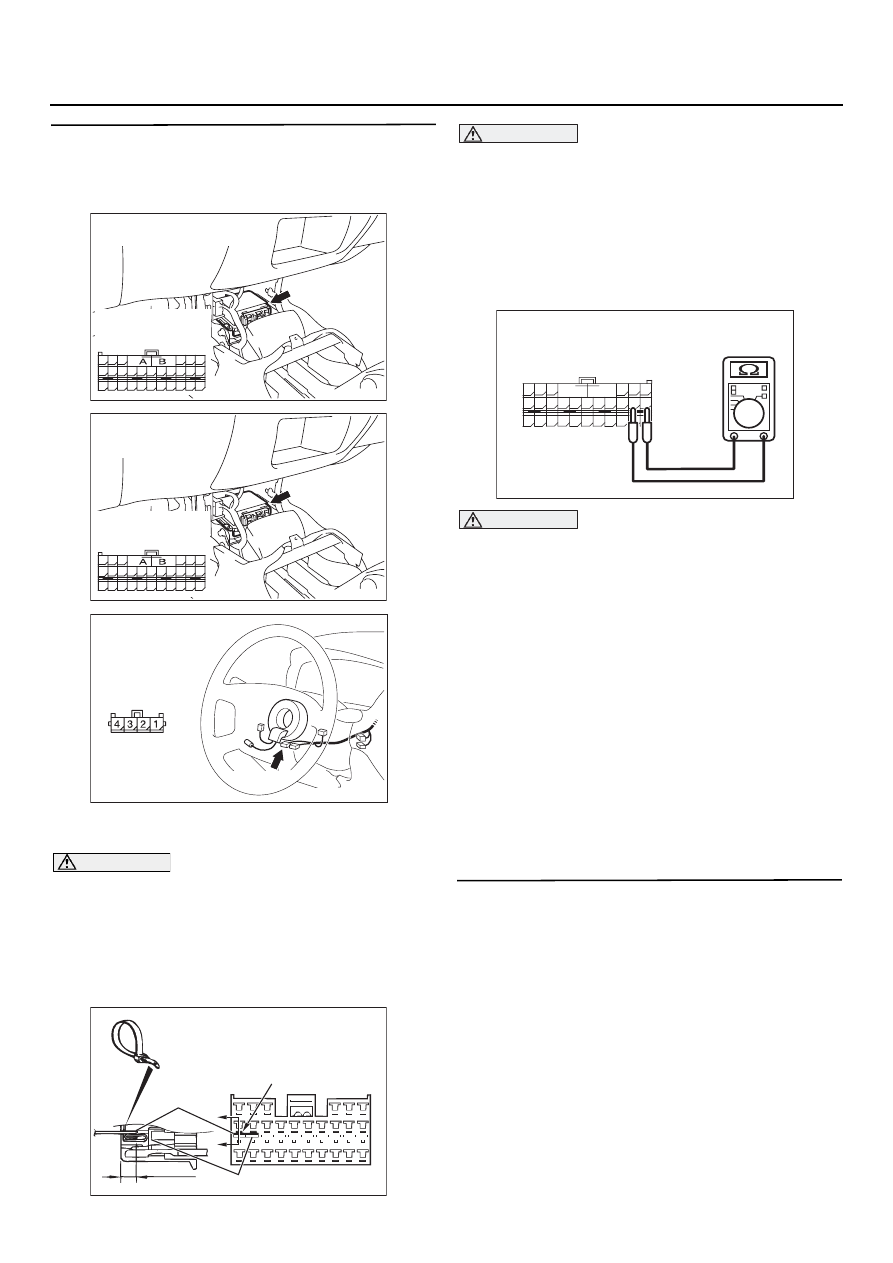

52B

-71

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ЭТАП 6. Измерение величины
сопротивления на выводах колодок
разъемов C1132 <LHD> или C117 <RHD>
блока SRS1ECU

(1) Расстыкуйте колодки разъемов C7132 <LHD>

или C717 <RHD>.

ОПАСНО!

Для предотвращения внезапного
срабатывания подушки безопасности
расстыкуйте разъем С'205 спиральной
пружины для деактивации цепи запала.

(2) Расстыкуйте разъем С7205 спиральной

пружины.

ВНИМАНИЕ

Установите изолятор (например, отрезок
оболочки провода) на глубину 4 мм или
более, чтобы разгрузить короткую пружину.
(3) Установите изолятор (например, отрезок

оболочки провода диаметром 3 мм и
толщиной изолятора 0,5 мм) между
выводами 36, 37 и короткой пружиной, чтобы
разгрузить последнюю.

ВНИМАНИЕ

Не вставляйте ножки пробника в выводы
с лицевой стороны, поскольку может быть
нарушено токопроводящее покрытие
выводов колодки.
(4) Измерение величины сопротивления между

выводами 36 и 37 колодок со стороны жгута
проводов разъемов C7132 <LHD> или C717
<RHD>.

НОРМАЛЬНО: Контур разомкнут

B: Нормально?

ДА :

Идти к Этапу 7.

НЕТ :

Восстановите работоспособность жгута
проводов, соединяющего разъем блока
SRS7ECU C7132 <LHD> или C717 <RHD>
(выводы 36 и 37) и разъем С7205
(выводы 3 и 4) спиральной пружины.

ЭТАП 7. Проверьте, произошло ли
обновление кодов неисправностей

B: Появилось ли сообщение о коде 21?

ДА :

Замените блок SRS7ECU.
(См

CTP. 52B-226

).

НЕТ :

Возможно повреждение промежуточных
электроцепей. См. главу 00, "Поиск
неисправностей / контрольные точки",

CTP. 00-6

.

AC301747AD

C7132 (Y)

Разъем: C1132
<Автомобили с левым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC301747AG

C717 (Y)

Разъем: C117
<Автомобили
с правым рулем>

262524

2322 21

37 3635343332 313029 2827

48474645 4443424140

38

39

Колодка со стороны
жгута проводов
(вид спереди)

AC303806 AB

Разъем: C1205

Со стороны жгута
проводов

C7205 (Y)

AC301610

Сечение
A 7 A

C7132 <LHD>, C717 <RHD>
Вид со стороны жгута проводов
(спереди)

Хомут

Короткая пружина

4 мм или более

Terminal

A

AB

A

AC301581

42

31

38

27

21

41

28

39

22

30

25

47

36

33

44

34

45

37

48

26

29

23

40

32

43

35

46

24

B

A

C7132 <LHD>, C717 <RHD>
Вид со стороны жгута проводов
(спереди)

AB
