Mitsubishi Lancer / Lancer Wagon. Руководство - часть 555

52B

-84

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРИНЦИП ДЕЙСТВИЯ

Блок SRS7ECU оценивает силу столкновения
автомобиля по сигналам, получаемым от
передних датчиков замедления и переднего
аналогового датчика. Если сила столкновения
превысила определенный предельный уровень,
в блоке SRS7ECU генерируется выходной сигнал
на поджиг запала газогенератора. Если при
этом замкнута цепь контрольного датчика
передних подушек безопасности, произойдет
срабатывание преднатяжителя ремня
безопасности.

УСЛОВИЯ ГЕНЕРАЦИИ КОДОВ
ПРИ ДИАГНОСТИКЕ

Этот диагностический код генерируется, если
происходит замыкание проводов газогенера7
тора преднатяжителя ремня безопасности со
стороны водителя. Если коды неисправностей
не удалить, контрольная лампа будет отключена
(коды неисправности сохранены).

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Неправильно соединены части
электрического разъема или неисправна
короткая пружина*.

•

Короткое замыкание между выводами
пиропатрона преднатяжителя.

•

Повреждена соединительная колодка(и).

•

Неисправность блока SRS7ECU.

NOTE: *: Соединительные колодки цепи
газогенератора снабжены "короткой" пружиной
(которая предотвращает непреднамеренное
срабатывание подушки из%за статического
заряда электричества, замыкая положительный
провод на "массу" в момент, когда колодки
рассоединены). Следовательно, если
соединительные колодки C%131 <LHD>, D%22
<LHD>, > или C%18 <RHD> или D%35 <RHD>
повреждены или не полностью состыкованы,
короткая пружина не может быть разгружена
при стыковке разъема.

ПРИМЕЧАНИЕ

РАЗЪЕМ
СОСТЫКОВАН: "ОN"
РАЗЪЕМ
РАССТЫКОВАН: "ОFF"

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

БЛОКИРУЮЩИЙ
ВЫКЛЮЧАТЕЛЬ
РАЗЪЕМА

ЦЕПЬ ЗАПАЛА

МИКРОПРОЦЕССОР

БЛОК SRS7ECU

МОДУЛЬ ПРЕДНАТЯЖИТЕЛЯ
РЕМНЯ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ (правый)

Седан
Универсал

Цветовая кодировка проводов
B : Черный     LG : Бледно7зеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

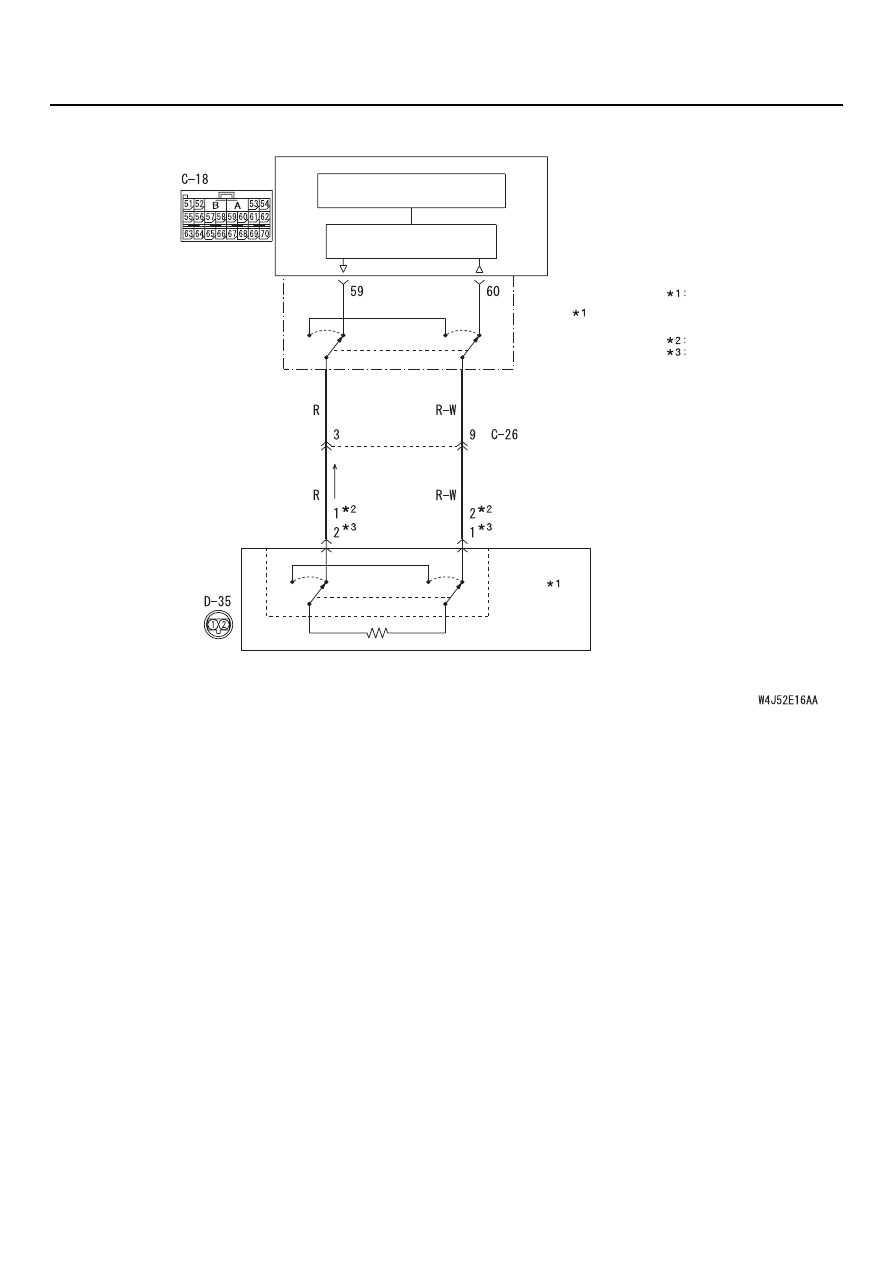

Контур преднатяжителя ремня безопасности водителя (запал, RHD)

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

ВЫКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

52B

-85

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

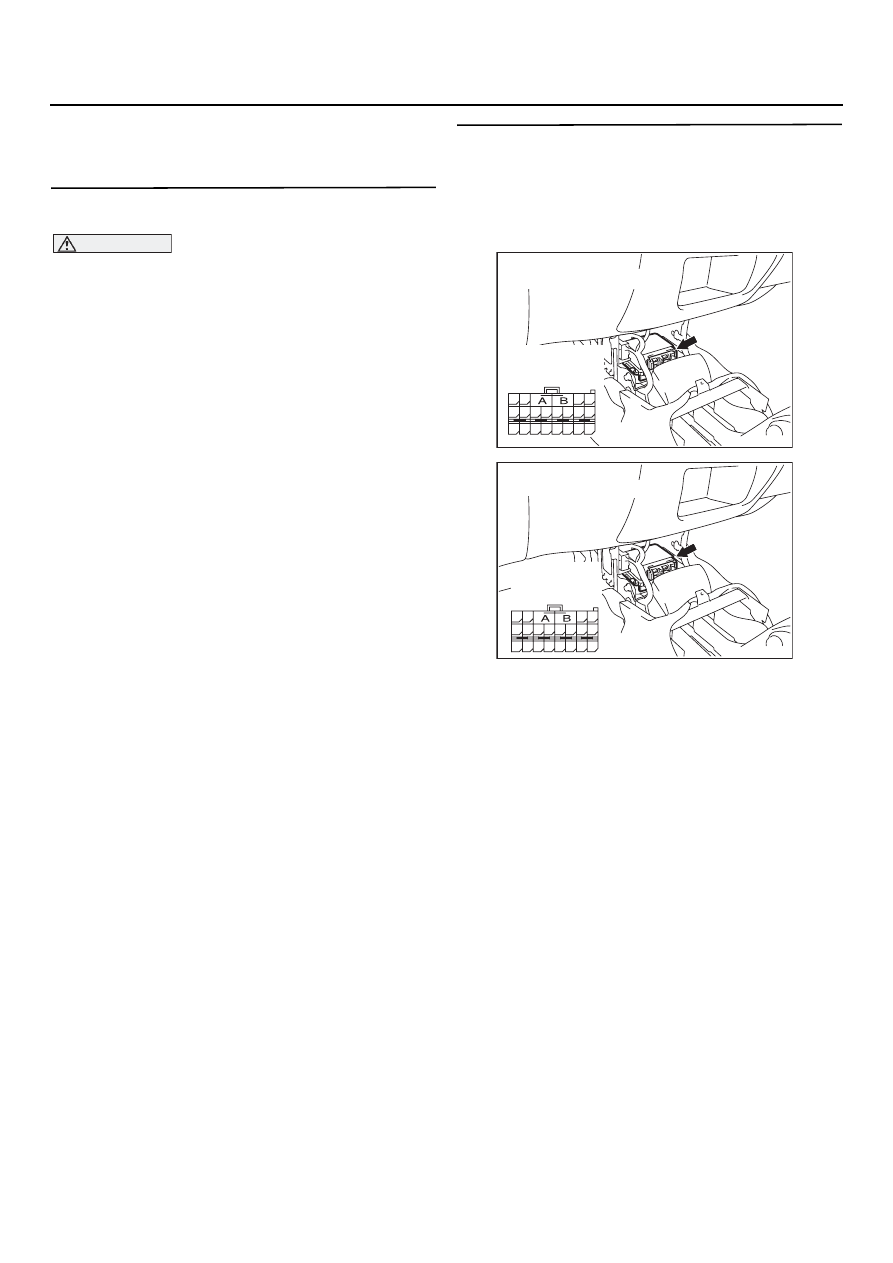

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Коды диагностики, получаемые
при помощи тестера MUT1II/III

ВНИМАНИЕ

Для предотвращения выхода из строя
тестера MUT1II/III перед его подключением
или отключением устанавливайте ключ
замка зажигания в положение "LOCK" (OFF).
(1) Установите ключ зажигания в положение

"ON".

(2) Проверьте, есть ли считанные коды

неисправностей.

(3) Установите ключ зажигания в положение

"LOCK"(OFF).

B: Появилось ли сообщение о коде 34?

ДА :

Идти к Этапу 2.

НЕТ :

Идти к Этапу 3.

ЭТАП 2. Проверка надежности стыковки
колодок электрических разъемов блока
SRS1ECU C1131 <LHD> или C118 <RHD (коды
считываются при помощи тестера MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъемы C7131 <LHD> или C718

<RHD>, затем вновь состыкуйте их.

(3) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(4) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 26?

ДА :

Идти к Этапу 4.

НЕТ :

Процедура завершена. Код 26
соответствует неполной стыковке
колодок разъемов C7131 <LHD>
или C718 <RHD>

AC301747AC

C7131 (Y)

5453

52 51

62 61

58

59

60

575655

7069686766 656463

Вид со стороны
жгута проводов
(спереди)

Разъем: C1131
<Автомобили с левым рулем>

AC301747AH

C718 (Y)

5453

52 51

62 61

58

59

60

575655

7069686766 656463

Разъем: C118
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

52B

-86

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

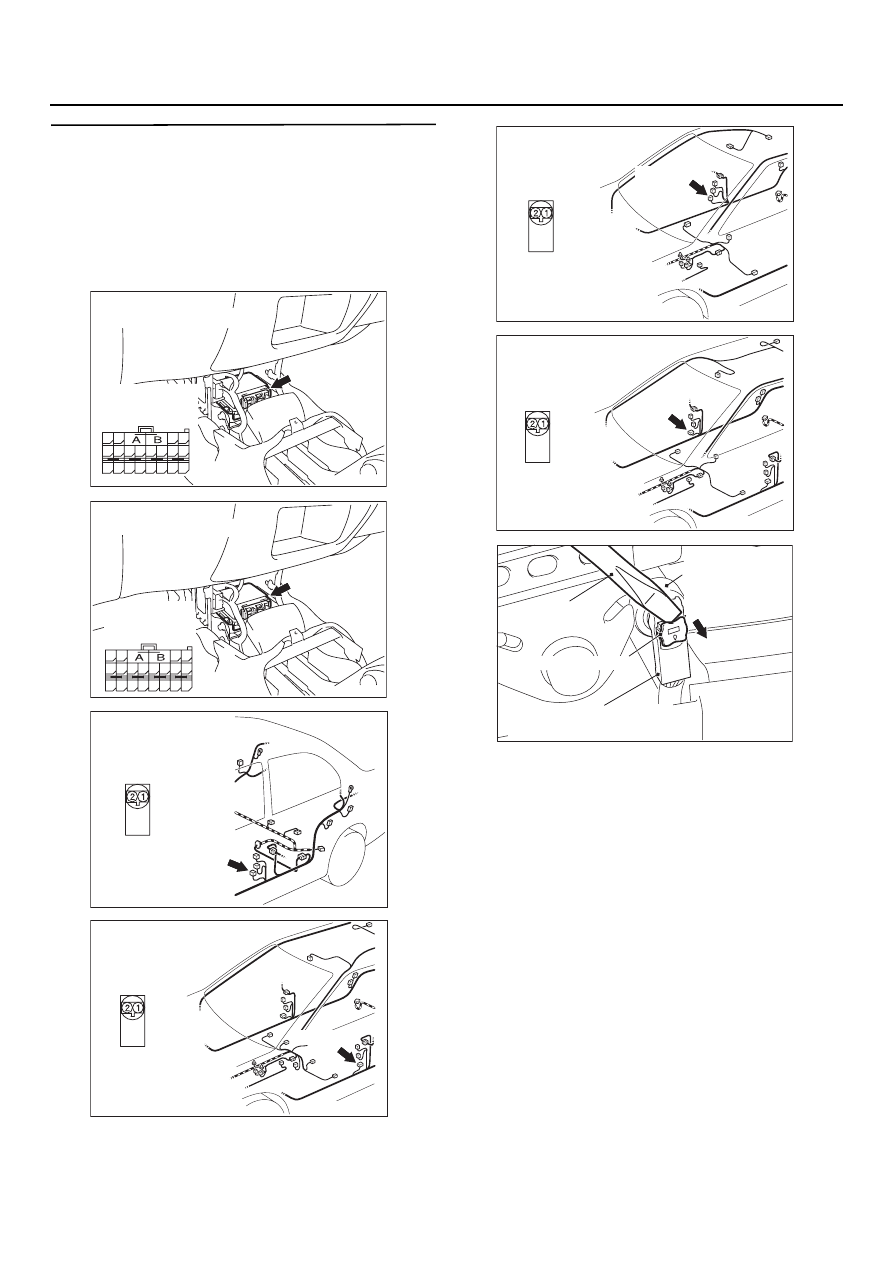

ЭТАП 3. Проверка надежности стыковки
колодок электрических разъемов блока
SRS1ECU C1131 <LHD> или C118 <RHD>
и разъем преднатяжителя со стороны
водителя D122 <LHD> или D135 <RHD> (коды
считываются при помощи тестера MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъемы C7131 <LHD>, D722

<LHD>, C718 <RHD> или D735 <RHD> и вновь
состыкуйте их. При работе с разъемом D722
<LHD> или D735 <RHD> используйте
отвертку с плоской рабочей частью для
вытягивания блокирующей кнопки колодки
со стороны жгута проводов, затем
расстыкуйте колодки.

(3) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(4) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 26?

ДА :

Идти к Этапу 4.

НЕТ :

Процедура завершена. Код № 26
соответствует неполной стыковке
колодок разъемов C7131 <LHD>, D722
<LHD> или C718 <RHD> или D735
<RHD>.

AC301747AC

C7131 (Y)

5453

52 51

62 61

58

59

60

575655

7069686766 656463

Вид со стороны
жгута проводов
(спереди)

Разъем: C1131
<Автомобили с левым рулем>

AC301747AH

C718 (Y)

5453

52 51

62 61

58

59

60

575655

7069686766 656463

Разъем: C118
<Автомобили с правым рулем>

Вид со стороны
жгута проводов
(спереди)

AC303871

Разъем: D122
<Седан, LHD>

AH

Со стороны жгута
проводов

D722 (B)

AC303915

Со стороны жгута
проводов

AM

Разъем: D122
<Универсал, LHD>

D722 (B)

AC303875

Со стороны жгута
проводов

AI

Разъем: D135
<Седан, RHD>

D735 (B)

AC303921

Со стороны жгута
проводов

AJ

Разъем: D135
<Wagon 1 RHD>

D735 (B)

AC300147AG

Отвертка
с плоским
лезвием

Блокирующая кнопка

D722 <LHD>,
D735 <RHD>
Разъем
преднатяжителя
переднего
пассажира

D722 <LHD>, D735 <RHD>
Колодки со стороны жгута проводов

52B

-87

ПОИСК НЕИСПРАВНОСТЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

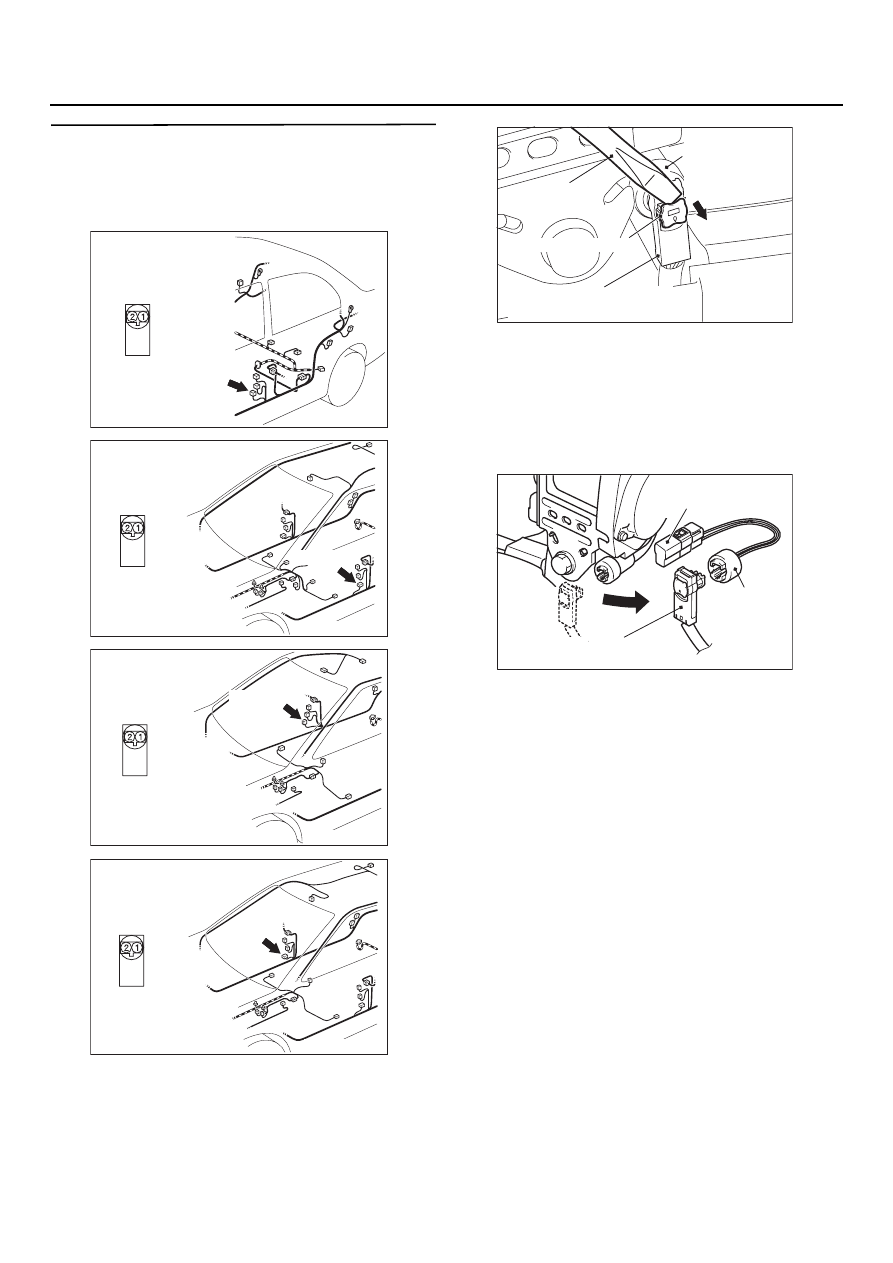

ЭТАП 4. Считайте код, присоединив
проверочный резистор (используйте тестер
MUT1II/III)
(1) Отсоедините провод от отрицательного

вывода аккумуляторной батареи.

(2) Расстыкуйте разъем D722 <LHD> или D735

<RHD> преднатяжителя ремня безопасности
со стороны водителя. При работе с разъема7
ми используйте отвертку с плоской рабочей
частью для вытягивания блокирующей
кнопки колодки со стороны жгута проводов,
затем расстыкуйте колодки.

(3) Присоедините поверочный резистор

MB991865 к жгуту проводов MB991884.

(4) Присоедините приспособление MB991884

к колодкам разъемов D722 <LHD> или D735
<RHD> со стороны жгутов проводов.

(5) Присоедините провод к отрицательному

выводу аккумуляторной батареи.

(6) Удалите коды из ПЗУ и считайте их заново.

B: Появилось ли сообщение о коде 26?

ДА :

Идти к Этапу 5.

НЕТ :

Замените преднатяжитель ремня
безопасности со стороны водителя.
(См.

CTP. 52B-245

).

AC303871

Разъем: D122
<Седан, LHD>

AH

Со стороны жгута
проводов

D722 (B)

AC303915

Со стороны жгута
проводов

AM

Разъем: D122
<Универсал, LHD>

D722 (B)

AC303875

Со стороны жгута
проводов

AI

Разъем: D135
<Седан, RHD>

D735 (B)

AC303921

Со стороны жгута
проводов

AJ

Разъем: D135
<Wagon 1 RHD>

D735 (B)

AC300147AG

Отвертка
с плоским
лезвием

Блокирующая кнопка

D722 <LHD>,
D735 <RHD>
Разъем
преднатяжителя
переднего
пассажира

D722 <LHD>, D735 <RHD>
Колодки со стороны жгута проводов

MB991884
MB991885

AC300975 AG

MB991865
(Поверочный резистор:
               3 Ом)

MB991884
(Жгут проводов
поверочного
резистора)

D722 <LHD>, D735 <RHD>
Со стороны жгута проводов
