Двери и замки - Замок передней двери

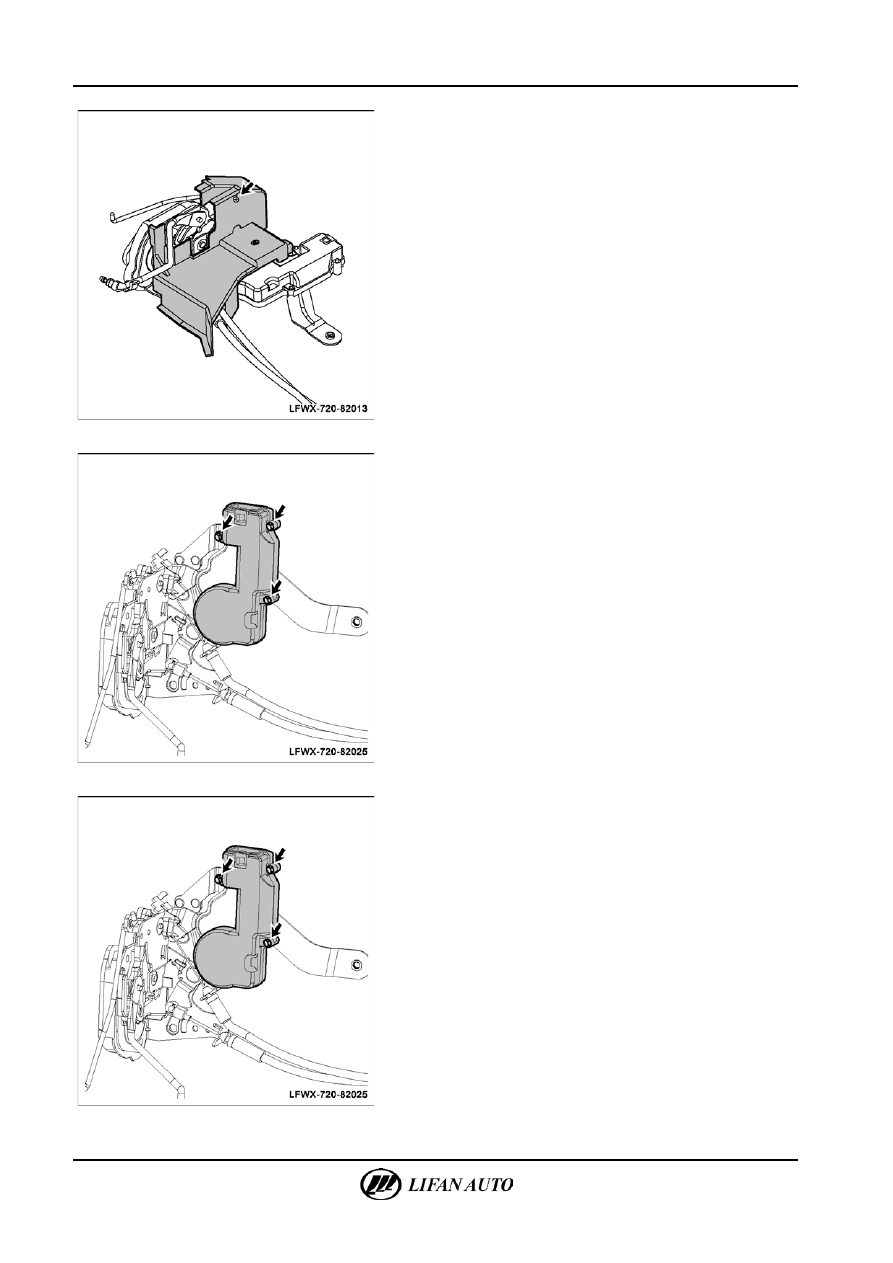

Н. Вывернуть крепежные винты защитного кожуха замка

и снять кожух.

О. Отвинтить крепежные болты запирающего устройства

и снять его.

Установка замка передней двери

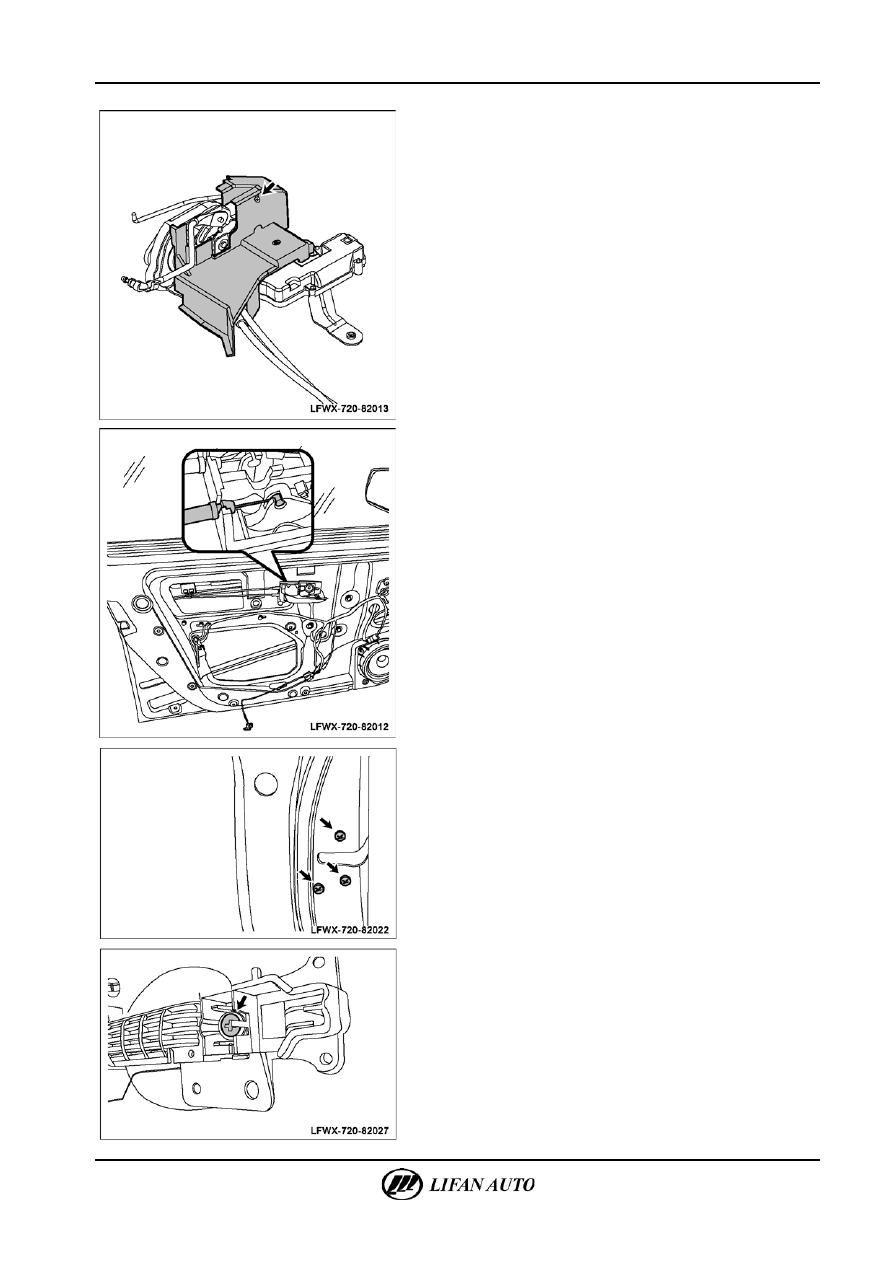

А. Установить запирающее устройство на место монтажа

и затянуть крепежные болты.
Момент затяжки: 5–7 Н·м

Двери и замки — Замок передней двери

82-19

Б. Установить защитный кожух замка в правильное

положение и с помощью отвертки затянуть крепежные

винты.
Момент затяжки: 5–7 Н·м

В. Установить трос внутренней ручки в замок и во

внутреннюю ручку.

Г. Установить корпус замка в сборе на место.
Д. Затянуть крепежные винты корпуса замка.

Момент затяжки: 10–12 Н·м

Е. Завернуть и затянуть крепежные болты кронштейна замка

двери.
Момент затяжки: 10–12 Н·м

Ж. Установить пластиковые фиксаторы на основание внешней

ручки двери, установить и затянуть крепежные винты

основания.
Момент затяжки: 5–7 Н·м

82-20

Двери и замки - Замок передней двери

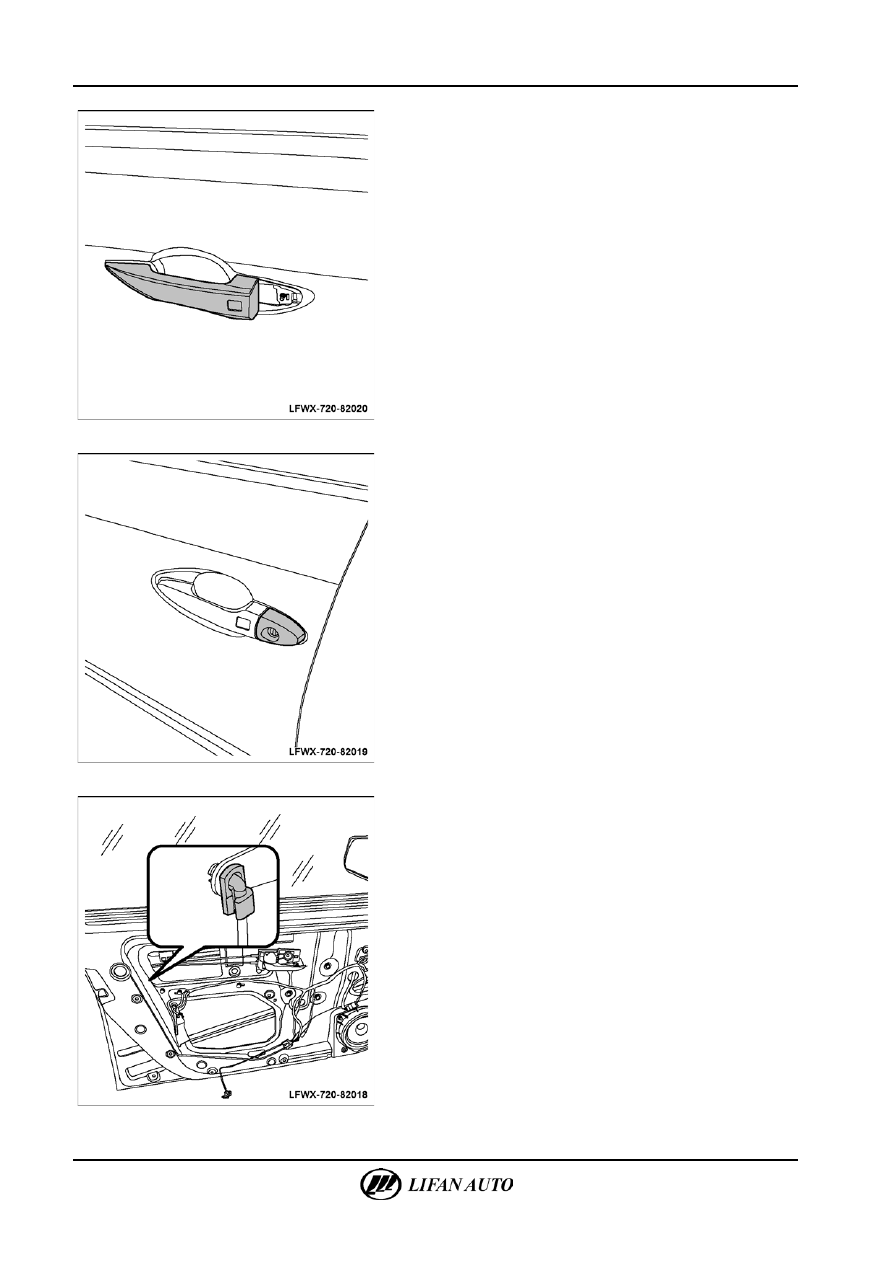

З. Установить прокладку внешней ручки двери.
И. Вставить внешнюю ручку в монтажное отверстие и затем

надавить на нее вперед для ее установки на основание

внешней ручки.

△ Сов

Потянуть внешнюю ручку наружу и визуально проверить, что

внешняя ручка установлена в правильном положении.

К. Установить крышку внешней ручки двери.

Л. Подсоединить толкатель цилиндра замка и надежно

закрепить его в защелкивающемся фиксаторе.

Двери и замки — Замок передней двери

82-21

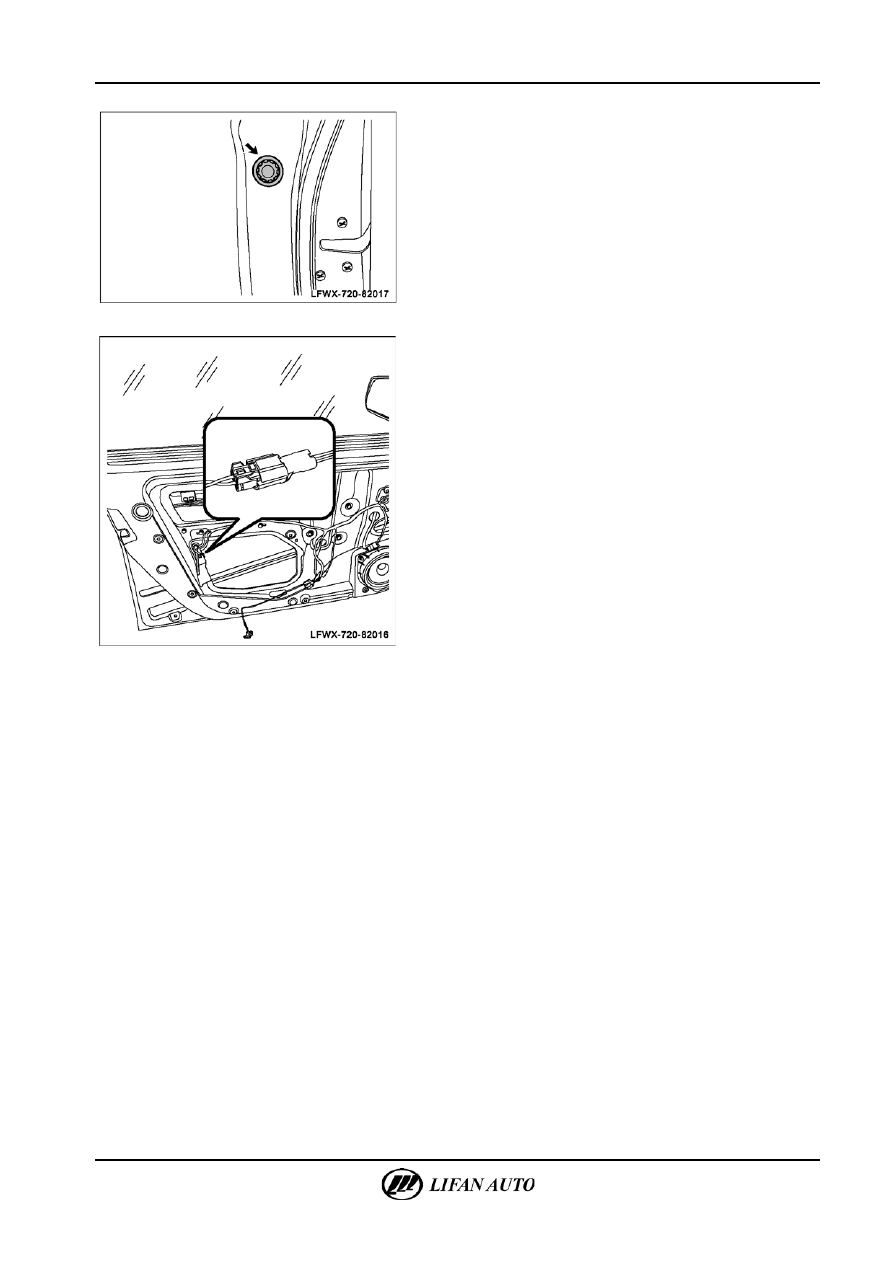

И. Установить и затянуть винты крепления цилиндра замка

двери.
Момент затяжки: 10–12 Н·м

Н. Установить крепежный винт защитной крышки цилиндра

замка двери.

О. Подсоединить разъем жгута проводов двигателя

центрального замка.

П. Установить внутреннюю панель обивки передней двери

(см. главу 81 «Внутренние и внешние декоративные

элементы — Внутренняя защитная панель передней

двери — Замена»).
