82-10

Двери и замки - Петля двери и ограничитель открывания







Д.  Установить петлю двери в положение монтажа

в соответствии с метками.

Е.  Затянуть крепежные болты верхней петли к кузову

автомобиля.
Момент затяжки: 30–36 Н·м







Ж.  Затянуть крепежный болт верхней петли к двери.

Момент затяжки: 30–36 Н·м







З.  Установить крыло.
△ Сов

е

т



Зазор от крыла до близлежащих элементов из листовой стали:

до блок-фары 2±0,5 мм; до бампера 0,5 ± 0,5 мм; до боковой

поверхности 3,5 ± 0,5 мм; до двери 5±1 мм; до капота 4 ± 1 мм;

до порога двери 5 ± 0,5 мм (перепад по поверхности 0-0,5 мм);

перепад по поверхности крыла и близлежащих кузовных

элементов (кроме перепада по поверхности порога двери)
-1-0

мм.



Двери и замки — Петля двери и ограничитель открывания

82-11





2.

Замена ограничителя открывания двери

△ Сов

е

т



Последовательность замены ограничителей открывания всех

дверей одинакова.

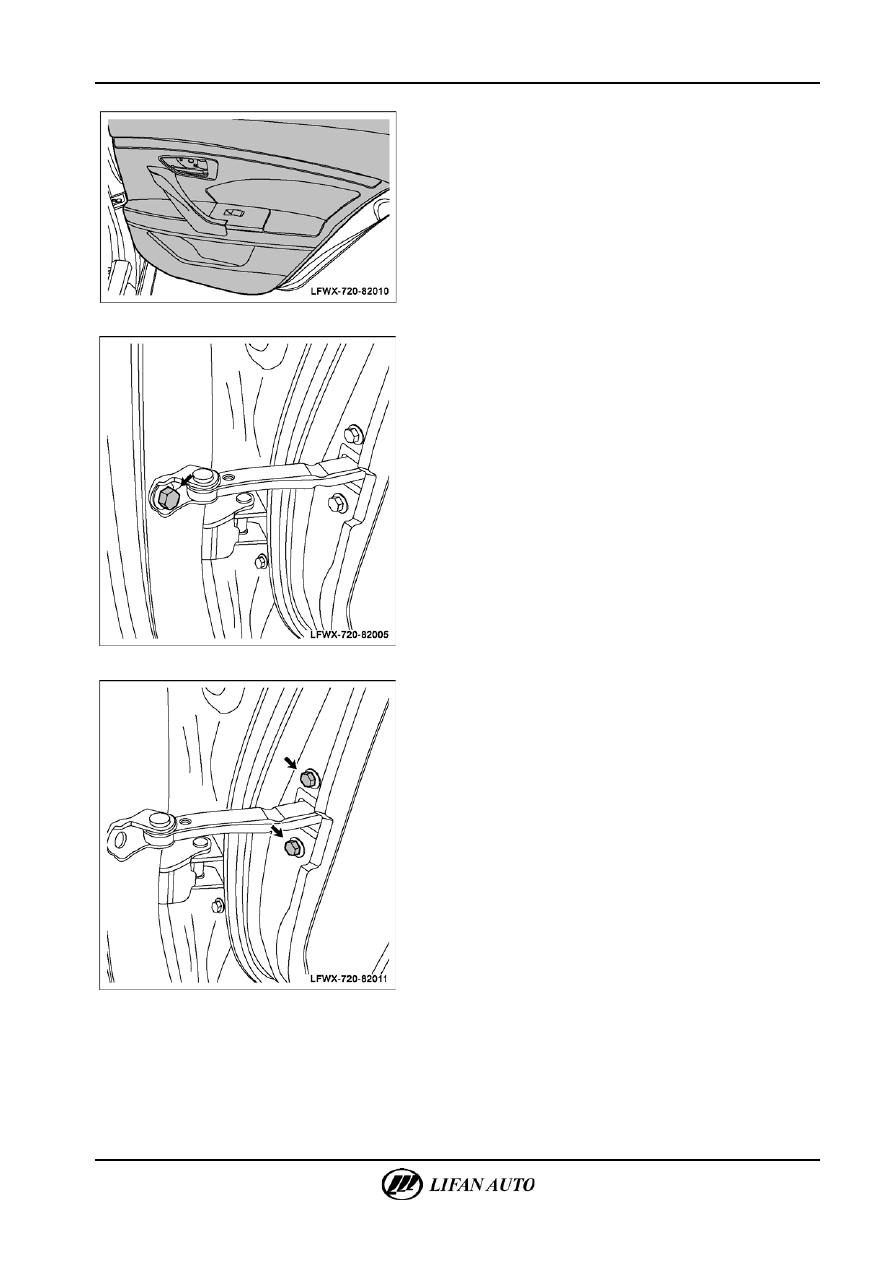

А.  Снять внутреннюю панель обивки передней двери (см.

главу 81 «Внутренние и внешние декоративные

элементы — Панель обивки порога передней/задней

двери — Замена»).







Б.  Отвинтить крепежные болты ограничителя открывания

двери на боковой панели кузова автомобиля.







В.  Отвинтить крепежные болты ограничителя открывания

двери на двери.

Г.  Снять ограничитель открывания двери.

82-12

Двери и замки - Петля двери и ограничитель открывания

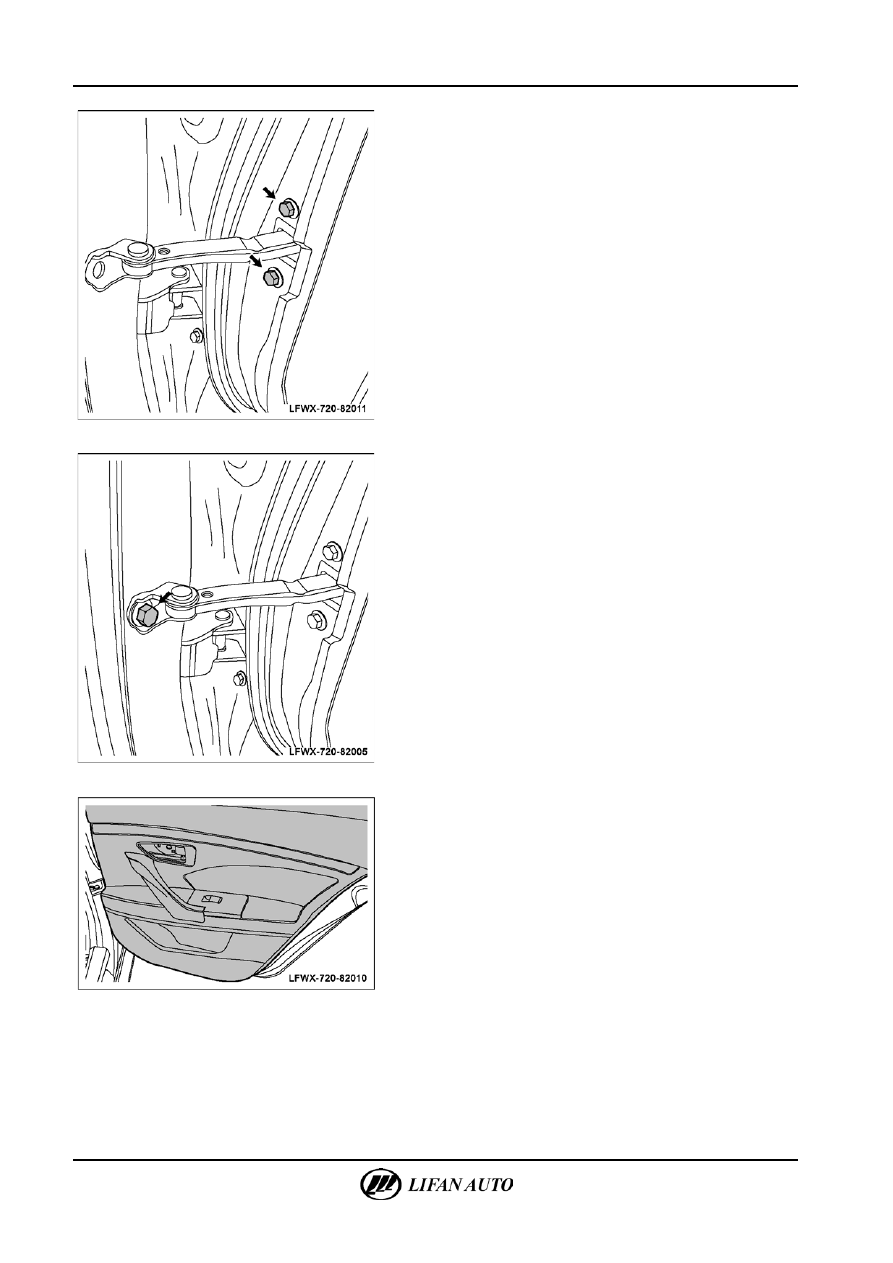

Д.  Установить ограничитель открывания двери на место

монтажа.

Е.  Затянуть крепежные болты ограничителя открывания

двери к двери.
Момент затяжки: 30–36 Н·м







Ж.  Затянуть крепежные болты ограничителя открывания

двери на боковой панели кузова автомобиля.
Момент затяжки: 30–36 Н·м







З.  Установить внутреннюю панель обивки двери (см. главу 81

«

Внутренние и внешние декоративные элементы — Панель

обивки порога передней/задней двери — Замена»).



Двери и замки — Фиксатор замка двери

82-13

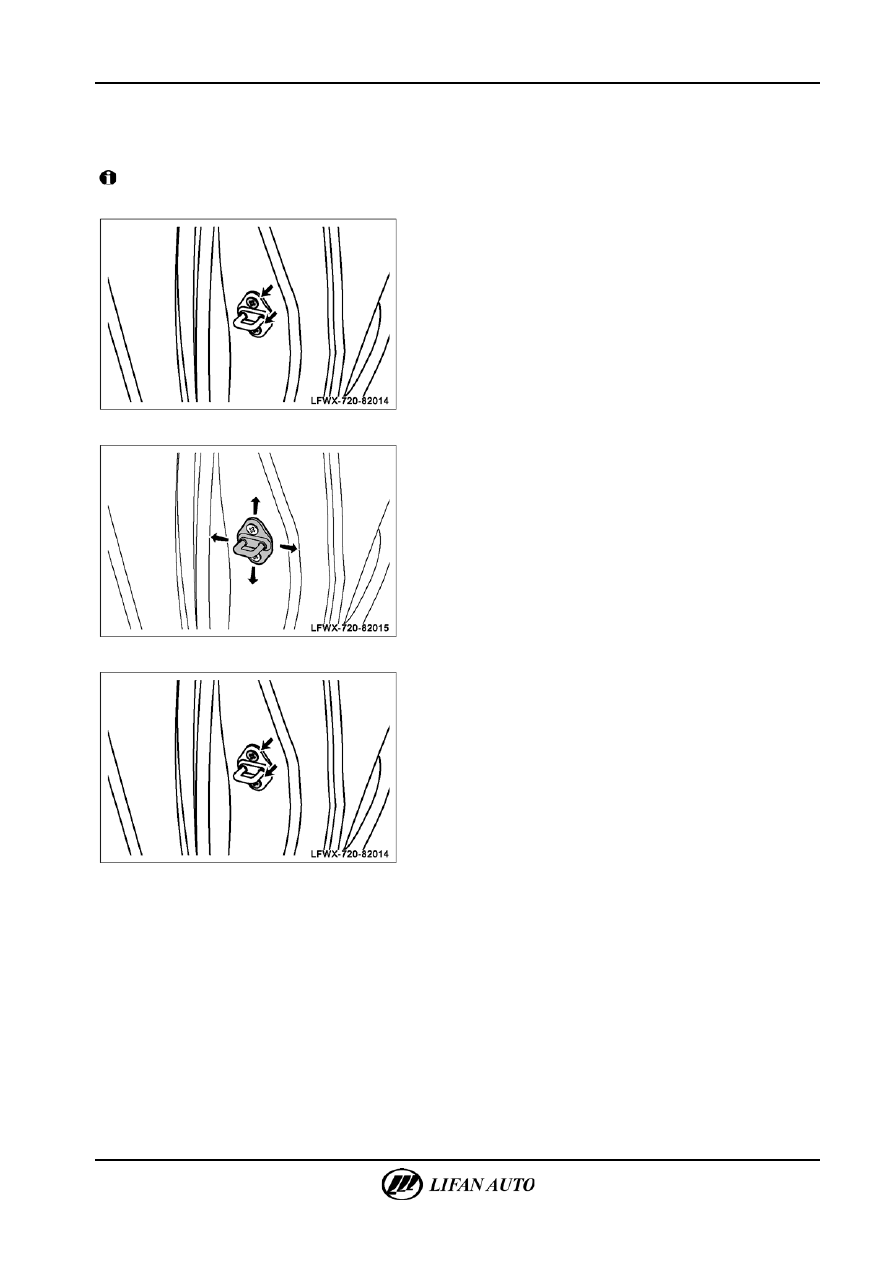

Фиксатор замка двери

Регулировка



Внимание

Перед выполнением регулировки фиксатора замка дверь должна быть установлена должным образом.



1.

Выполнить регулировку фиксатора замка.

А.  Ослабить затяжку крепежных винтов фиксатора замка.







Б.  С помощью резинового молотка отделить фиксатор замка

и выполнить регулировку его положения смещением вверх

и вниз или слева направо, по мере необходимости.







В.  Затянуть крепежные винты фиксатора замка.

Момент затяжки: 10–12 Н·м
