Двери и замки - Фиксатор замка двери





Замена



1.

Снятие фиксатора замка двери

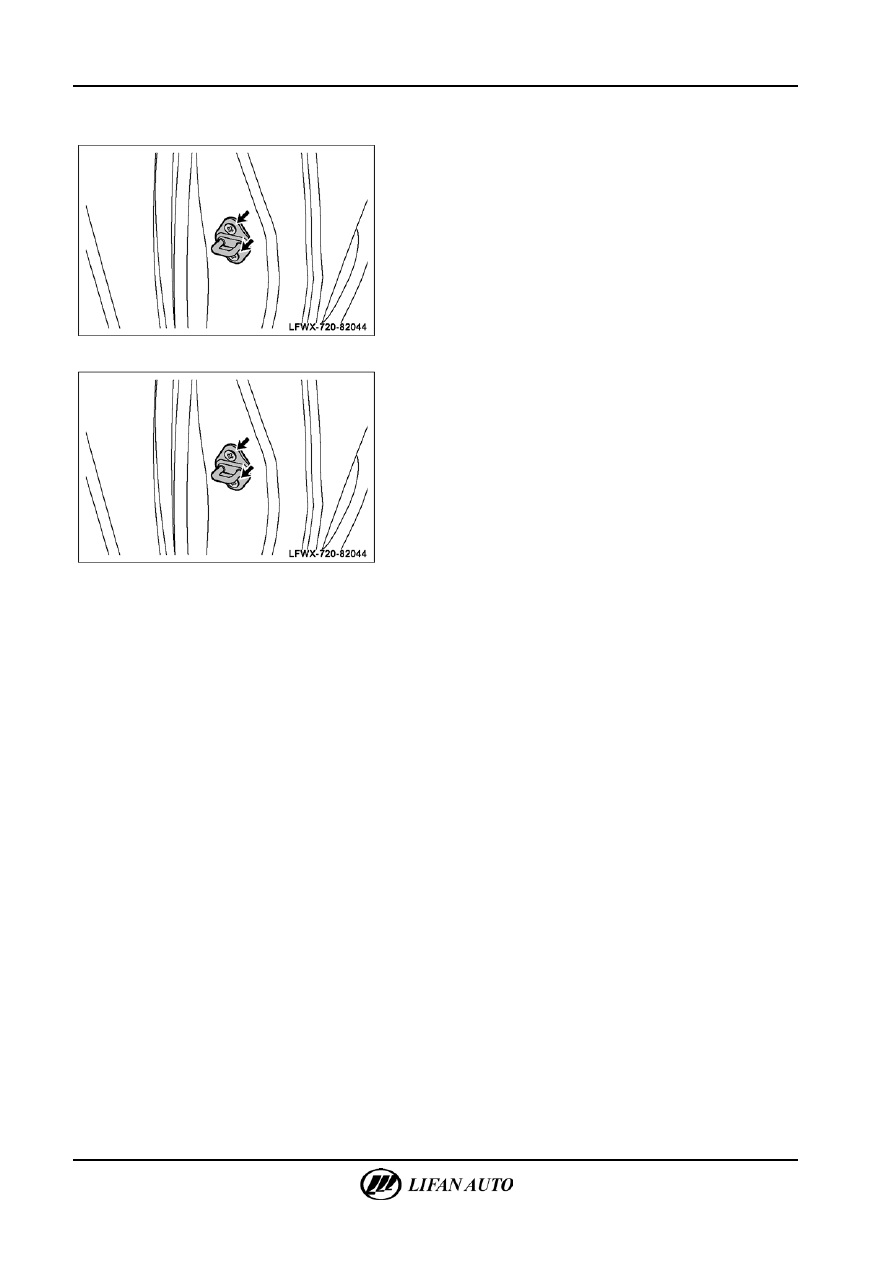

А.  Вывернуть крепежные винты фиксатора замка.
Б.  Снять фиксатор замка двери.







2.

Установка фиксатора замка двери

А.  Установить фиксатор замка на место.
Б.  Затянуть крепежный винт фиксатора замка.
В.  Отрегулировать положение фиксатора замка двери.
Г.  Затянуть крепежные винты фиксатора замка.

Момент затяжки: 10–12 Н·м



Двери и замки — Замок передней двери

82-15



Замок передней двери

Замена



1.

Снятие замка передней двери

А.  Снять внутреннюю панель обивки передней двери (см.

главу 81 «Внутренние и внешние элементы декоративной

отделки. Обивка передней двери. Замена»).

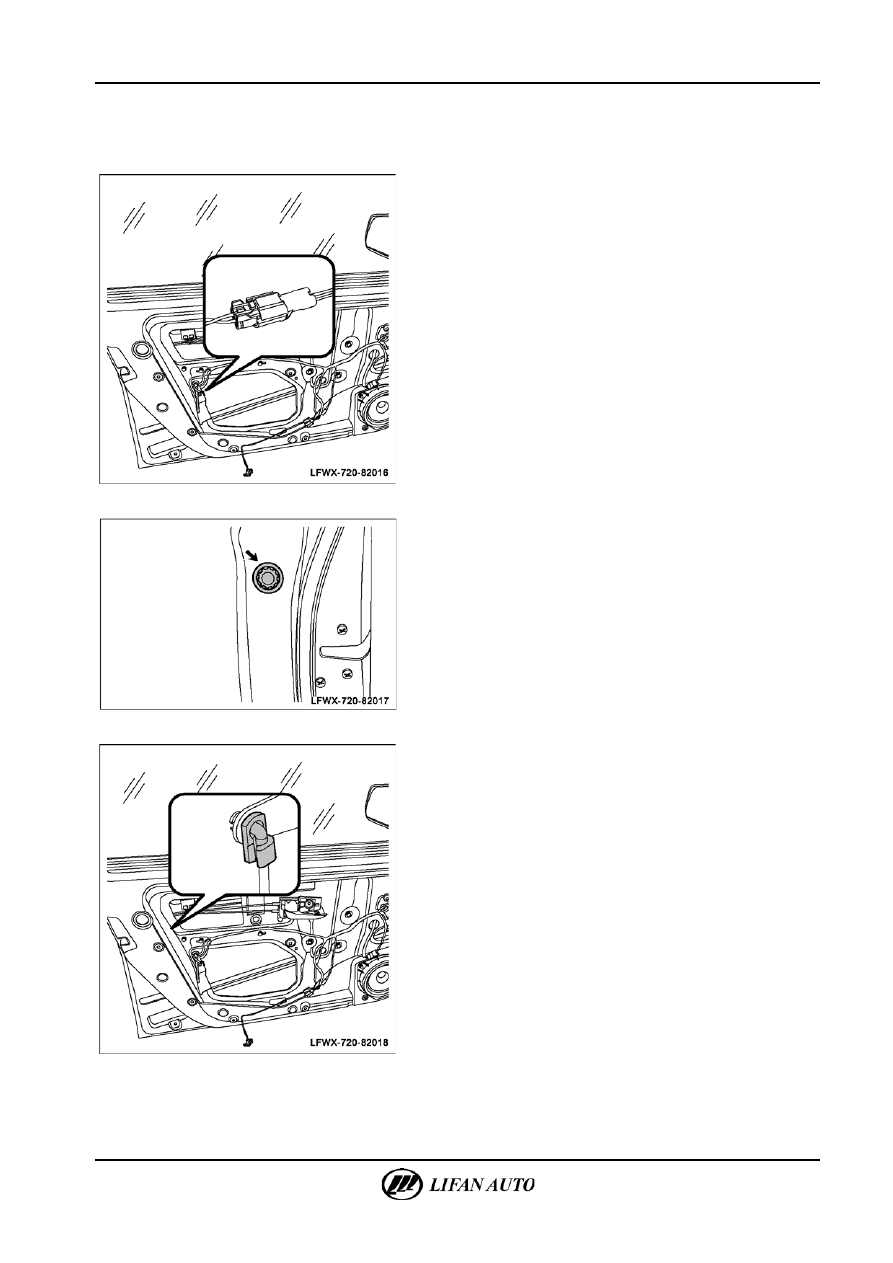

Б.  Отсоединить разъем жгута проводов запирающего

устройства.







В.  Вывернуть крепежные болты крышки цилиндра замка

передней двери.

Г.  Вывернуть крепежные болты цилиндра замка передней

двери.







Д.  Используя отвертку, отсоединить защелки крепления

цилиндра и тяги замка, и отсоединить толкатель от

цилиндра замка.

82-16

Двери и замки - Замок передней двери

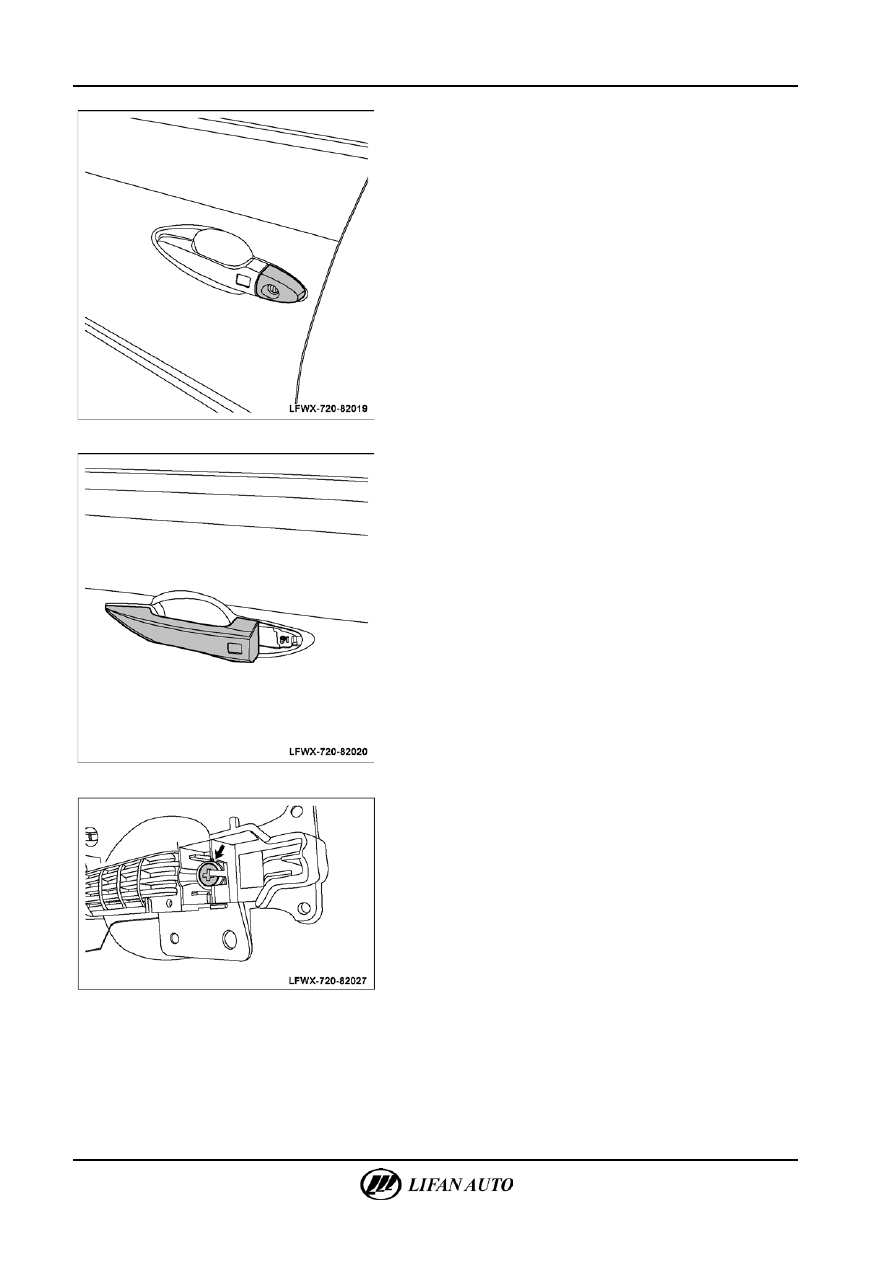

Е.  Снять крышку наружной ручки двери.







Ж.  Снять прокладку между частями внешней ручки двери.
△ Сов

е

т



Надавить на внешнюю ручку двери в сторону цилиндра замка

и снять внешнюю ручку двери.







З.  Снять крепежные болты и пластиковые защелки основания

внешней ручки двери.



Двери и замки — Замок передней двери

82-17

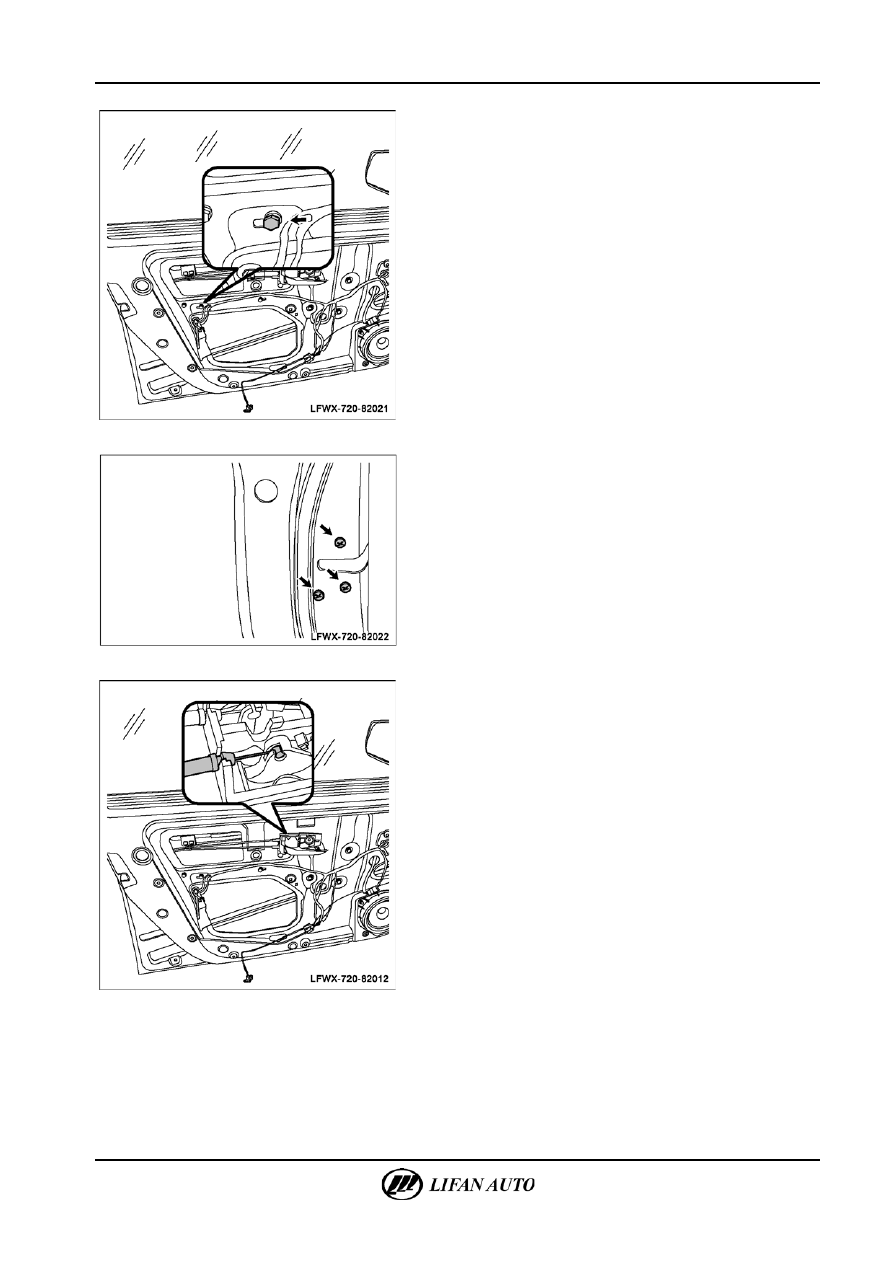

И.  Вывернуть крепежные болты кронштейна замка двери.







К.  Вывернуть крепежные винты корпуса замка двери.







Л.  Разъединить соединение между тросом внутренней ручки

и замком двери.

М.  Снять замок двери в сборе.
