Lifan 720 / Cebrium. Руководство - часть 331

82-22

Двери и замки - Замок задней двери





Замок задней двери

Замена



1.

Снятие замка задней двери

А.  Снять внутреннюю панель обивки задней двери (см.

главу 81 «Внутренние и внешние элементы декоративной

отделки. Внутренняя панель обивки задней двери.

Замена»).

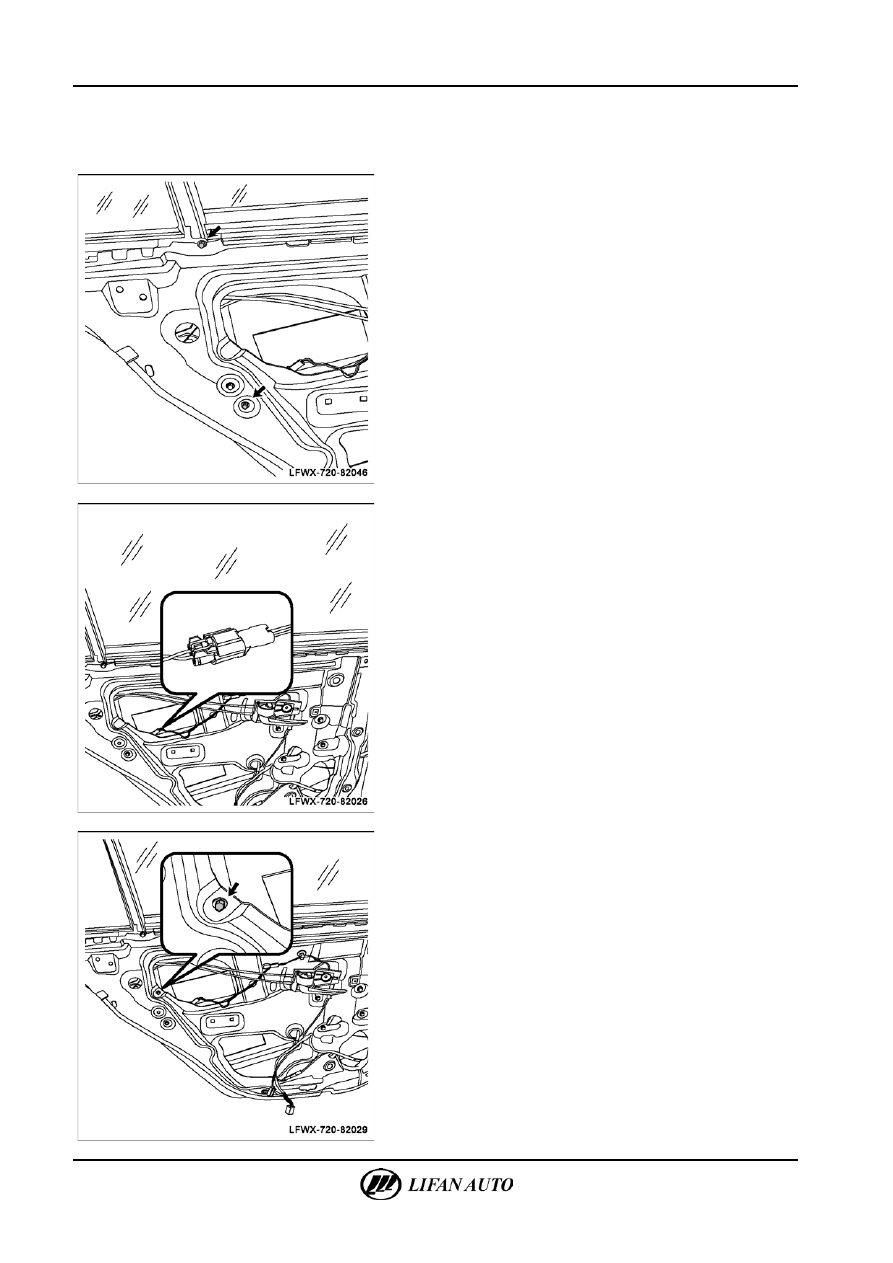

Б.  Отвернуть два крепежных болта направляющей стекла

задней двери и крепежный винт в ее верхней части.

△ Сов

е

т



При снятии замка задней двери необходимо снять стекло

и направляющую стекла задней двери.







В.  Отсоединить разъем жгута проводов двигателя

центрального замка.







Г.  Вывернуть крепежные болты кронштейна замка двери.



Двери и замки — Замок задней двери

82-23





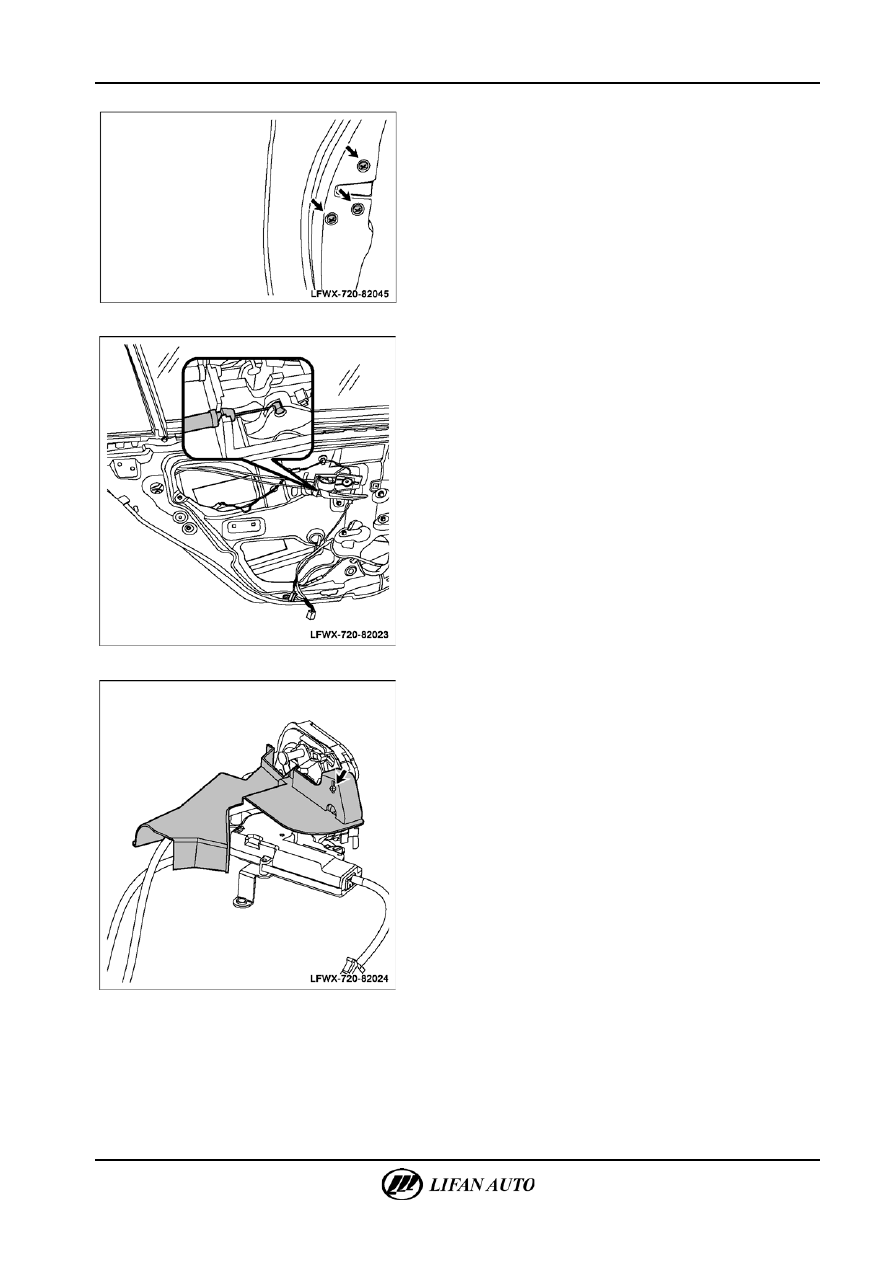

Д.  Вывернуть крепежные болты замка двери.







Е.  Разъединить соединение между тросом внутренней ручки

и замком двери.

Ж.  Снять замок двери в сборе.







З.  Вывернуть крепежные винты защитного кожуха замка

и снять кожух.

82-24

Двери и замки - Замок задней двери







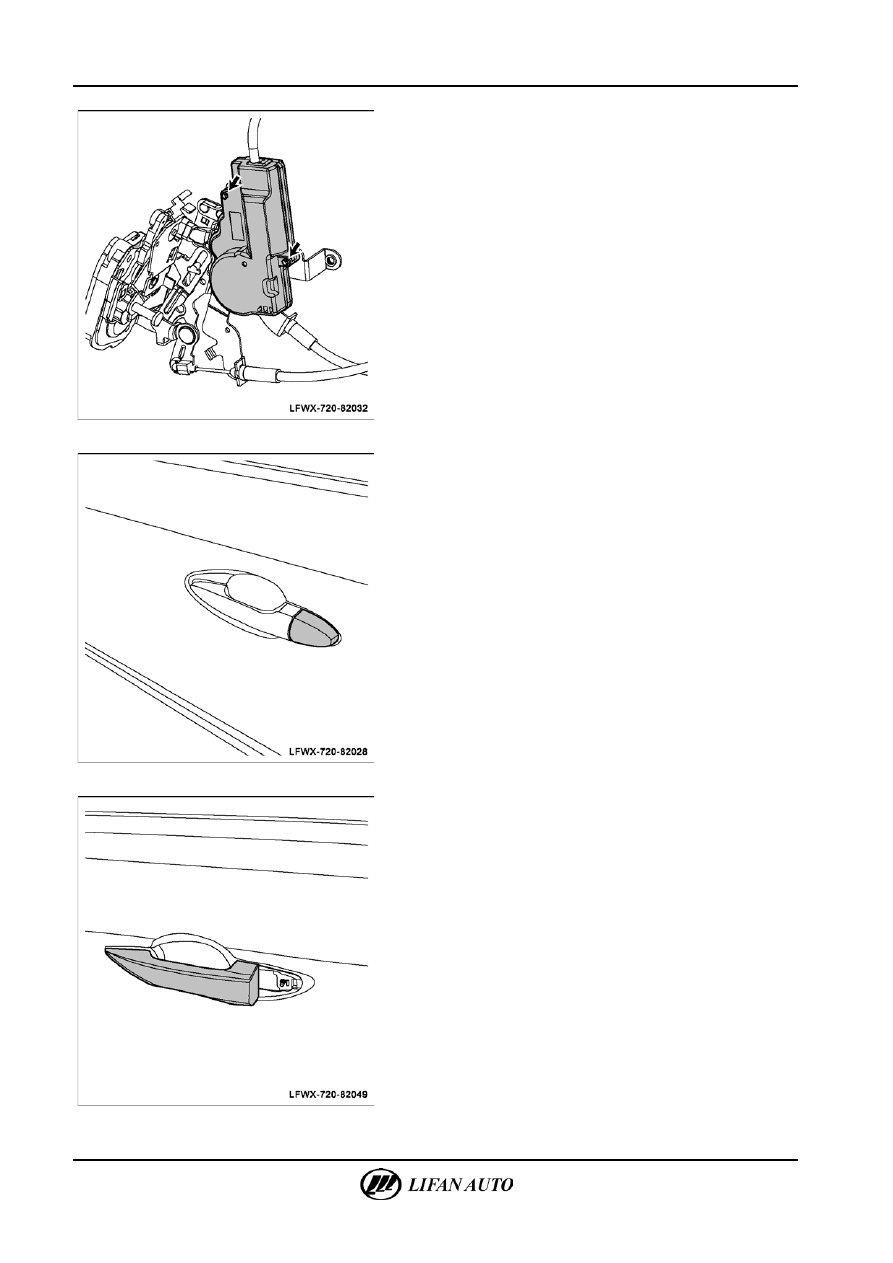

И.  Отвинтить крепежные болты запирающего устройства

и снять его.







К.  Вывернуть крепежные болты крышки наружной ручки

двери.

Л.  Снять крышку внешней ручки двери.







М.  Снять прокладку между частями внешней ручки двери.
△ Сов

е

т



Надавить на внешнюю ручку двери в сторону цилиндра замка

и снять внешнюю ручку двери.



Двери и замки — Замок задней двери

82-25





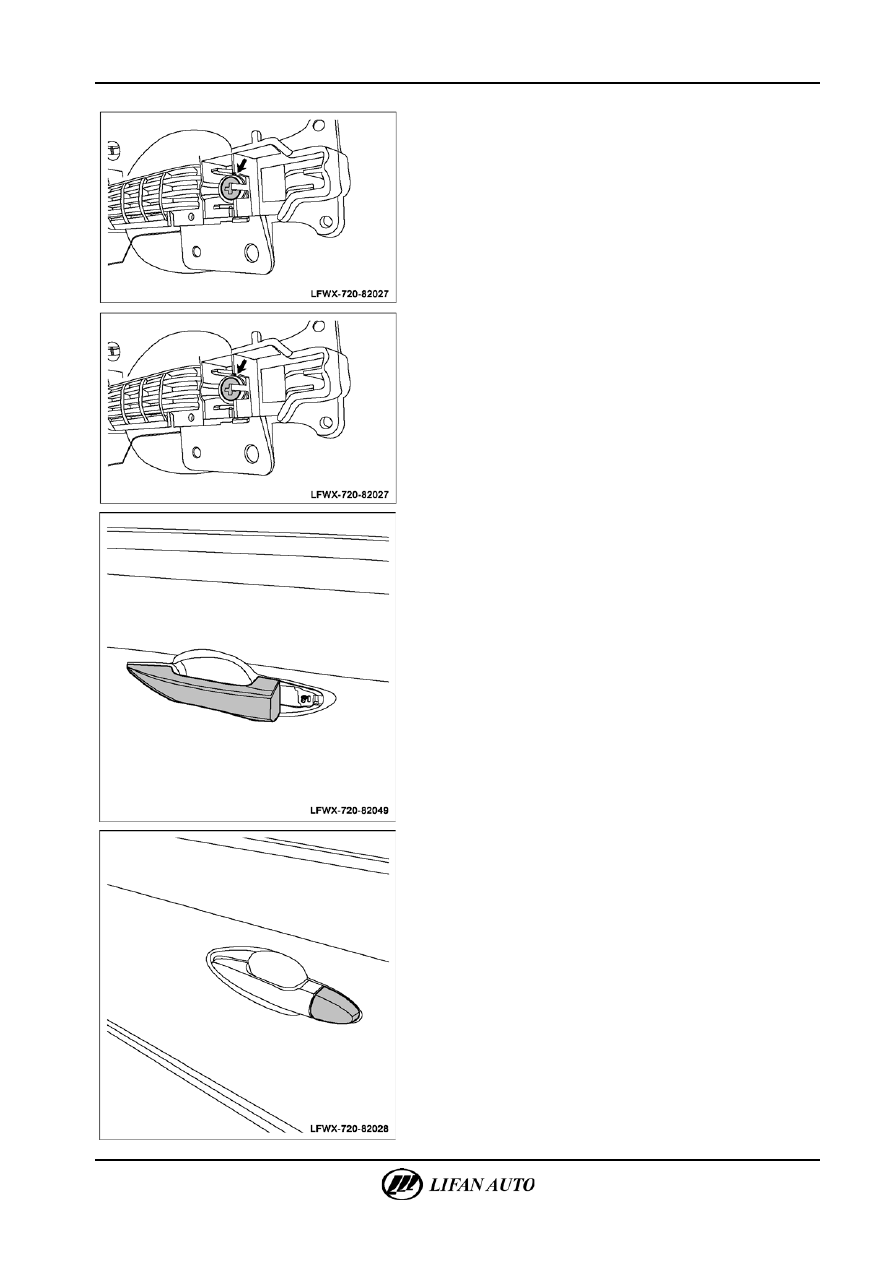

Н.  Снять крепежные винты и пластиковые защелки основания

внешней ручки двери.

О.  Снять основание внешней ручки двери и пластиковые

защелки.



2.

Установка замка задней двери

А.  Установить основание внешней ручки на место монтажа,

закрепить пластиковые защелки на основание внешней

ручки двери и затянуть крепежные винты.
Момент затяжки: 5–7 Н·м



Б.  Установить прокладку между частями внешней ручки

двери.

В.  Толкнуть наружную ручку задней двери вперед, чтобы

установить ее на основание внешней ручки сквозь

монтажное отверстие.

△ Сов

е

т



Потянуть внешнюю ручку наружу и визуально проверить, что

внешняя ручка установлена в правильном положении.



Г.  Установить крышку внешней ручки двери.
