78-4

Система звуковой сигнализации и прикуриватель - Система звуковой сигнализации





Выводы соединителей

U01 к низкочастотному звуковому сигналу



Номер

вывода

Цвет

Назначение

1

Красн.-желт.  Звуковой сигнал низкого тона (+)



U05 к высокочастотному звуковому сигналу



Номер

вывода

Цвет

Назначение

1

Красн.-желт.  Звуковой сигнал высокого тона (+)



U06 к высокочастотному звуковому сигналу



Номер

вывода

Цвет

Назначение

1

Черн.

Звуковой сигнал высокого тона (–)



U02 к низкочастотному звуковому сигналу



Номер

вывода

Цвет

Назначение

1

Черн.

Звуковой сигнал низкого тона (–)



I11 —

контактная пружина



Номер

вывода

Цвет

Назначение

1

Зел.-фиол.  Кнопка на рулевом колесе (+)

2

Бел.-оранж.  Выключатель звукового сигнала

3

Фиол.

Электрическая лампа подсветки (+)

4

Черн.

Электрическая лампа подсветки (–)

5

Зел.-бел.  Кнопка на рулевом колесе (-)





Система звуковой сигнализации и прикуриватель — Система звуковой сигнализации

78-5



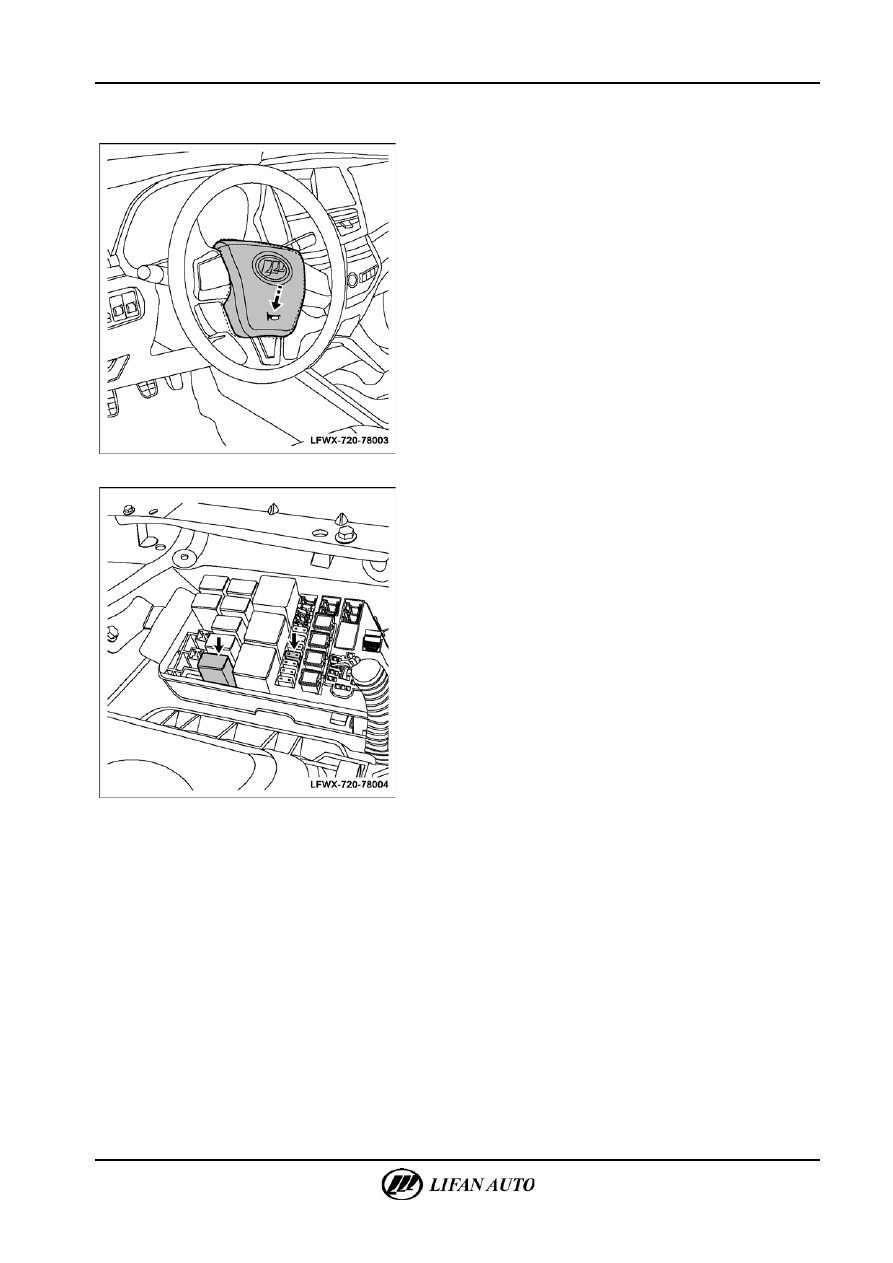

Проверка без демонтажа



1.

Функция проверки

А.  Остановить автомобиль, поставить на стояночный тормоз

и открыть окно двери.

Б.  Сделать короткое нажатие на выключатель звукового

сигнала и послушать издаваемый им звук.
Признак: прерывистый звук

В.  Нажать и удерживать выключатель звукового сигнала

и послушать издаваемый им звук.
Признак: непрерывный звук

△

Совет

Если звуковой сигнал не издает звук, провести поиск

и устранение неисправности в соответствии с инструкцией.







2.

Проверка реле и плавкого предохранителя

А.  Открыть капот.
Б.  Открыть центральный блок управления в моторном отсеке.
В.  Проверить состояние предохранителя звукового сигнала.
Г.  Проверить состояние реле звукового сигнала.
△ Сов

е

т



Заменить плавкий предохранитель или реле звукового сигнала

в случае необходимости.

78-6

Система звуковой сигнализации и прикуриватель - Поиск и устранение неисправностей





Поиск и устранение неисправностей

Таблица признаков неисправностей

Нижеприведенная таблица поможет установить возможные причины неисправностей. Проверить каждую деталь

в соответствующем порядке. При необходимости отремонтировать либо заменить эти детали.

Признак

Возможные причины неисправности

Рекомендуемые действия

Звуковой сигнал не работает

1. Предохранитель (перегорел)

Заменить

2.

Жгут проводов (обрыв или короткое

замыкание)

Отремонтировать или заменить провод или разъем

3. Выключатель звукового сигнала

(поврежден)

Отремонтировать или заменить

4. Контактная пружина (повреждение

электропроводки)

Заменить

5. Звуковой сигнал (поврежден)

Заменить

6. Реле (повреждено)

Заменить

Звуковой сигнал не

выключается

2. Электропроводка (короткое замыкание)  Отремонтировать или заменить провод или разъем
2. Выключатель звукового сигнала

(поврежден)

Отремонтировать или заменить

3. Реле (повреждено)

Заменить

Только звуковой сигнал

высокого тона не работает

1. Жгут проводов (обрыв)

Отремонтировать или заменить провод или разъем

2. Звуковой сигнал высокого тона

(поврежден)

Заменить

Не работает только звуковой

сигнал низкого тона

1. Жгут проводов (обрыв)

Отремонтировать или заменить провод или разъем

2. Звуковой сигнал низкого тона

(поврежден)

Заменить



Звуковой сигнал не работает

Номер шага

Диагностика

ДА

НЕТ

1

Проверить систему
•

Убедиться в исправности источника питания.

•

Нажать на выключатель звукового сигнала и убедиться в наличии звука.



Перейти

к шагу 2

2

Проверить плавкий предохранитель
•

Открыть капот.

•

Открыть центральный блок управления в моторном отсеке.

•

Проверить, перегорел ли плавкий предохранитель звукового сигнала FS32.

Перейти

к шагу 11

Перейти

к шагу 3

3

Проверить реле
•

Снять реле RL16 звукового сигнала.

•

Проверить работу реле RL16 звукового сигнала.

Перейти

к шагу 4

Перейти

к шагу 11

4

Проверить выключатель электрического звукового сигнала
•

Снять подушку безопасности водителя.

•

Проверить, нормальный ли контакт выключателя звукового сигнала.

Перейти

к шагу 5

Перейти

к шагу 12

5

Проверить контактную пружину
•

Отключить жгуты проводов подушки безопасности и выключателя

электрического звукового сигнала.

•

Снять кожух подрулевого переключателя.

•

Отсоединить разъем I11 контактной пружины.

•

Используя шкалу измерения сопротивления цифрового мультиметра,

убедиться, что провод между контактом № 2 разъема I11 и контактом

выключателя звукового сигнала наверху контактной пружины подсоединен.

Перейти

к шагу 6

Перейти

к шагу 13



Система звуковой сигнализации и прикуриватель — Поиск и устранение неисправностей

78-7



6

Проверить жгут проводов и разъем (реле электрического звукового сигнала —

контактная пружина)
•

Отсоединить разъем I11 контактной пружины.

•

Используя шкалу измерения сопротивления цифрового мультиметра,

убедиться, что провод между контактом № 2 разъема I11 и контактом № 2

разъема RL16 подсоединен.

Перейти

к шагу 7

Перейти

к шагу 10

7

Проверить жгут проводов и разъем (реле электрического звукового сигнала —

сигналы звуковые низкого и высокого тона)
•

Отсоединить разъем U01 низкочастотного звукового сигнала.

•

Нажать на выключатель звукового сигнала и, используя шкалу измерения

напряжения цифрового мультиметра, проверить, что напряжение между

контактом № 1 разъема U01 и заземлением равно напряжению

аккумуляторной батареи.

•

Отсоединить разъем U05 высокочастотного звукового сигнала.

•

Нажать на выключатель звукового сигнала и, используя шкалу измерения

напряжения цифрового мультиметра, проверить, что напряжение между

контактом № 1 разъема U05 и заземлением равно напряжению

аккумуляторной батареи.

Перейти

к шагу 8

Перейти

к шагу 10

8

Проверить жгут проводов и разъем (сигналы звуковые низкого и высокого

тона — заземление)
•

Отсоединить разъем U02 высокочастотного звукового сигнала.

•

Используя шкалу измерения сопротивления цифрового мультиметра,

проверить, что сопротивление между контактом № 1 разъема U02

и заземлением меньше 2 Ом.

•

Отсоединить разъем U06 высокочастотного звукового сигнала.

•

Используя шкалу измерения сопротивления цифрового мультиметра,

проверить, что сопротивление между контактом № 1 разъема U06

и заземлением меньше 2 Ом.

Перейти

к шагу 9

Перейти

к шагу 10

9

Заменить звуковой сигнал
•

Заменить звуковые сигналы высокого и низкого тона согласно процедурам

технического обслуживания, приведенным в руководстве по техническому

обслуживанию.

Перейти

к шагу 14



10

Проверить электропроводку
•

Отремонтировать или заменить неисправную электропроводку.

Перейти

к шагу 14



11

Заменить реле или предохранитель
•

Перед заменой перегоревшего плавкого предохранителя в первую очередь

найти и устранить неисправности в электрических цепях в соответствии

со схемой электрических соединений и затем заменить плавкий

предохранитель с номиналом 15 А.

•

Установить новое реле с соответствующими характеристиками.

Перейти

к шагу 14



12

Заменить выключатель электрического звукового сигнала
•

Процедура замены выключателя звукового сигнала приводится в руководстве

по ремонту.

Перейти

к шагу 14



13

Заменить контактную пружину
•

Для замены контактной пружины следует использовать процедуры по

техническому обслуживанию, приведенные в руководстве по ремонту.

Перейти

к шагу 14



14

Убедиться в устранении неисправности. Диагностика выполнена.
