Система освещения - Фонарь освещения багажника







Г.  Демонтировать фонарь освещения номерного знака

в сборе.

△ Сов

е

т



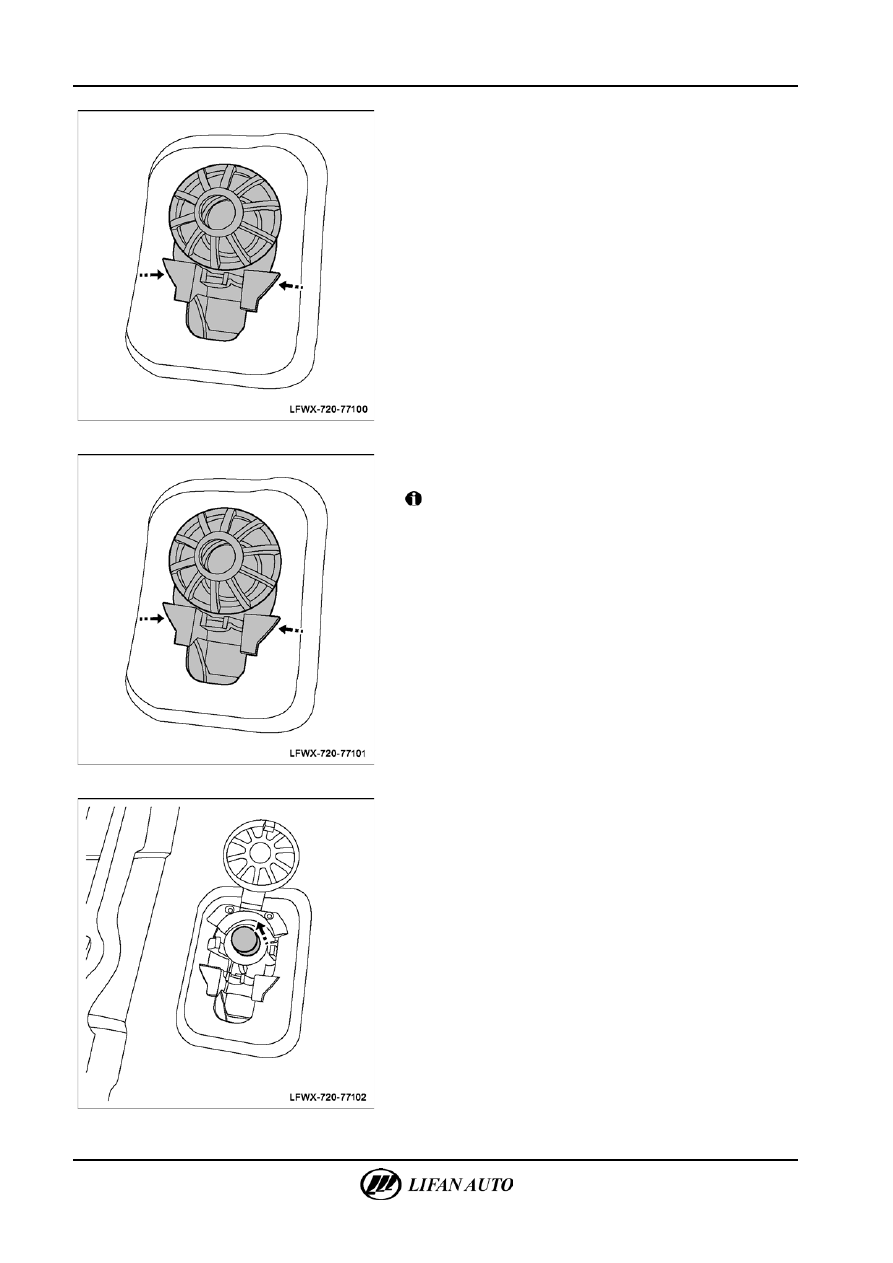

Сжать фиксаторы и извлечь фонарь освещения багажника

в сборе наружу.







Д.  Установить фонарь освещения багажника на место

и подключить соединитель.



Внимание

Подключить соединитель. При подключении должен

раздаться характерный щелчок фиксаторов.
Е.  Установить на место полку багажника в сборе.
Ж.  Подключить отрицательный провод аккумуляторной

батареи.







2.

Замена лампы фонаря освещения багажника

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

Б.  Открыть багажник.
В.  Снять крышку фонаря освещения багажника и удалить

лампу, повернув ее.

Г.  Установить на место лампу фонаря освещения багажника.
Д.  Закрыть багажник.
Е.  Подключить отрицательный провод аккумуляторной

батареи.



Система освещения — Подсветка номерного знака

77-83



Подсветка номерного знака

Проверка



1.

Проверка фонаря освещения номерного знака

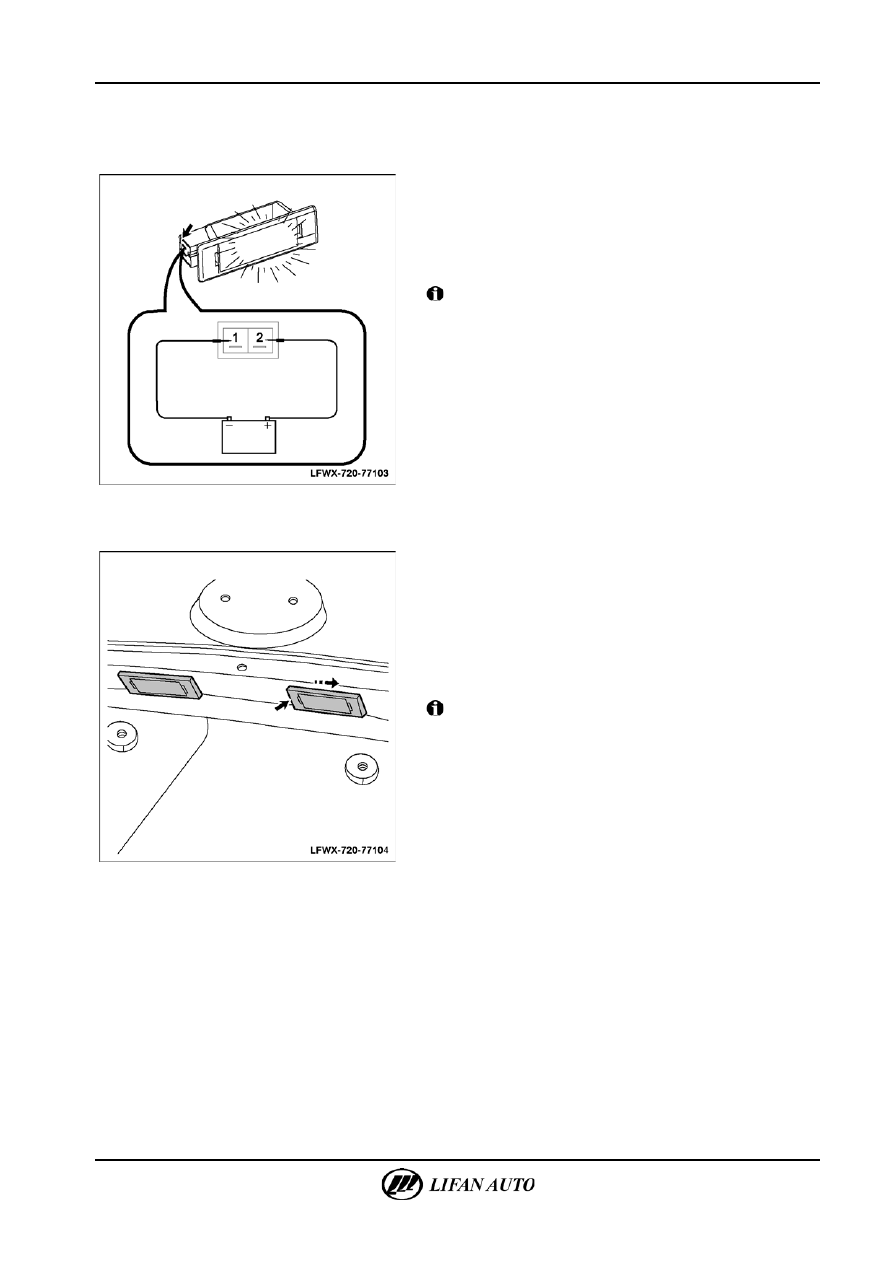

А.  Подключить положительный и отрицательный кабели

аккумуляторной батареи соответственно к выводам 2 и 1

левого или правого фонаря освещения номерного знака.
Состояние: фонарь освещения номерного знака должен

загореться



Внимание

В фонаре освещения номерного знака используются

светодиоды, поэтому он не может быть проверен

измерением сопротивления.





Замена





1.

Замена фонаря освещения номерного знака в сборе

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

Б.  Демонтировать накладку крышки багажника.

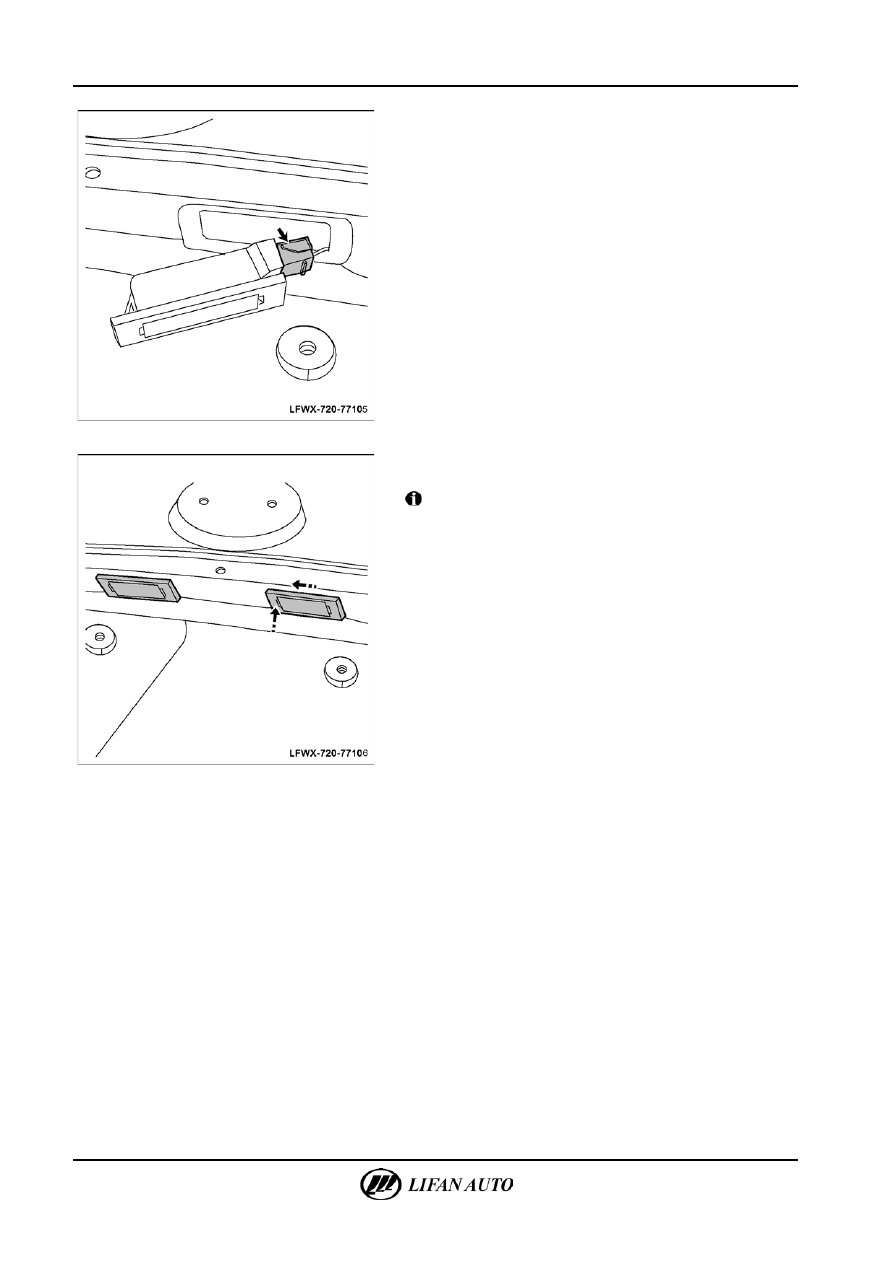

В.  Надавить на фонарь освещения номерного знака

в направлении боковой части транспортного средства,

одновременно поддевая его отверткой для винтов

и шурупов с прямым шлицем.



Внимание

Для предотвращения повреждения лакокрасочного

покрытия рабочую часть отвертки для винтов и шурупов

с прямым шлицем следует обернуть изоляционной лентой.

77-84

Система освещения - Подсветка номерного знака







Г.  Отключить соединитель фонаря освещения номерного

знака.

Д.  Демонтировать фонарь освещения номерного знака

в сборе.







Е.  Убедиться в исправном состоянии фонаря освещения

номерного знака и подключить соединитель.



Внимание

Подключить соединитель. При подключении должен

раздаться характерный щелчок фиксаторов.
Ж.  Установить фонарь освещения номерного знака в сборе

на место.

З.  Установить на место накладку крышки багажника.
И.  Подключить отрицательный провод аккумуляторной

батареи.
