Система освещения - Задний потолочный светильник







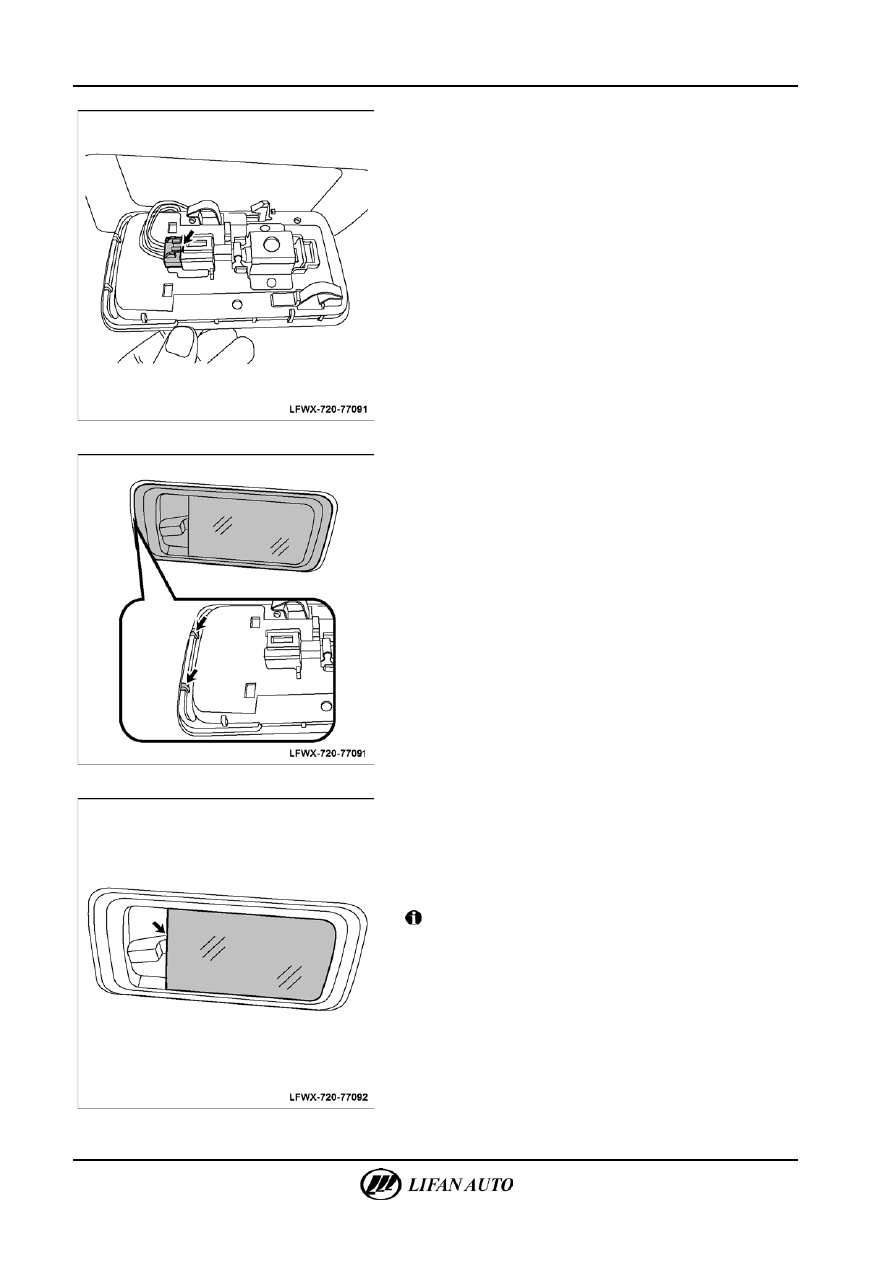

В.  Отключить соединитель заднего потолочного светильника.
Г.  Демонтировать задний потолочный светильник.







Д.  Установить задний потолочный светильник и подключить

соединитель.

Е.  Подключить отрицательный провод аккумуляторной

батареи.







2.

Замена лампы заднего потолочного светильника

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

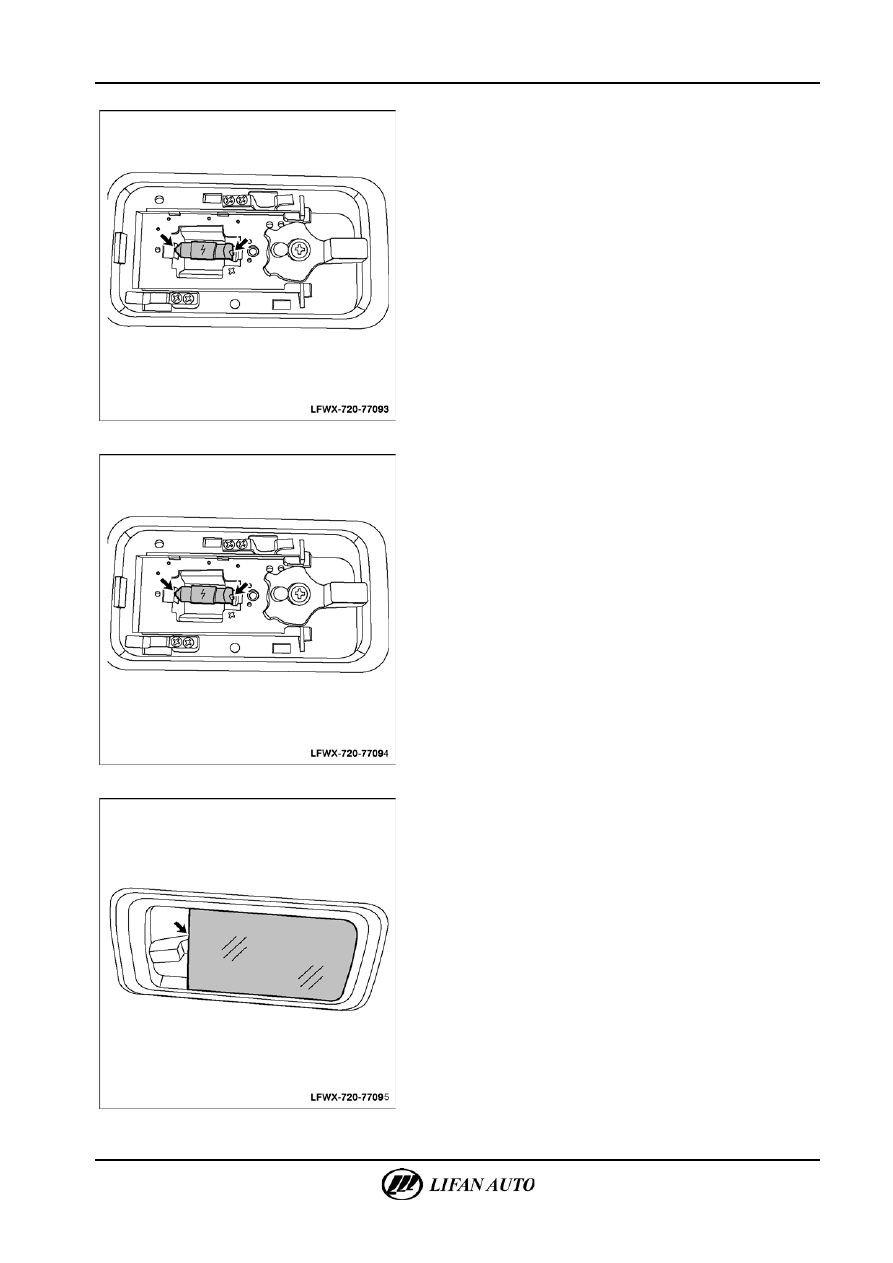

Б.  Удалить рассеиватель заднего потолочного светильника

с помощью отвертки для винтов и шурупов с прямым

шлицем.



Внимание

Для предотвращения повреждения рассеивателя рабочую

часть инструмента необходимо обернуть изоляционной

лентой.



Система освещения — Задний потолочный светильник

77-79





В.  Извлечь лампу из заднего потолочного светильника.







Г.  Вставить лампу в задний потолочный светильник.







Д.  Установить на место рассеиватель заднего потолочного

светильника.

Е.  Подключить отрицательный провод аккумуляторной

батареи.

77-80

Система освещения - Фонарь дополнительного сигнала торможения





Фонарь дополнительного сигнала торможения

Проверка



1.

Проверка лампы дополнительного сигнала

торможения

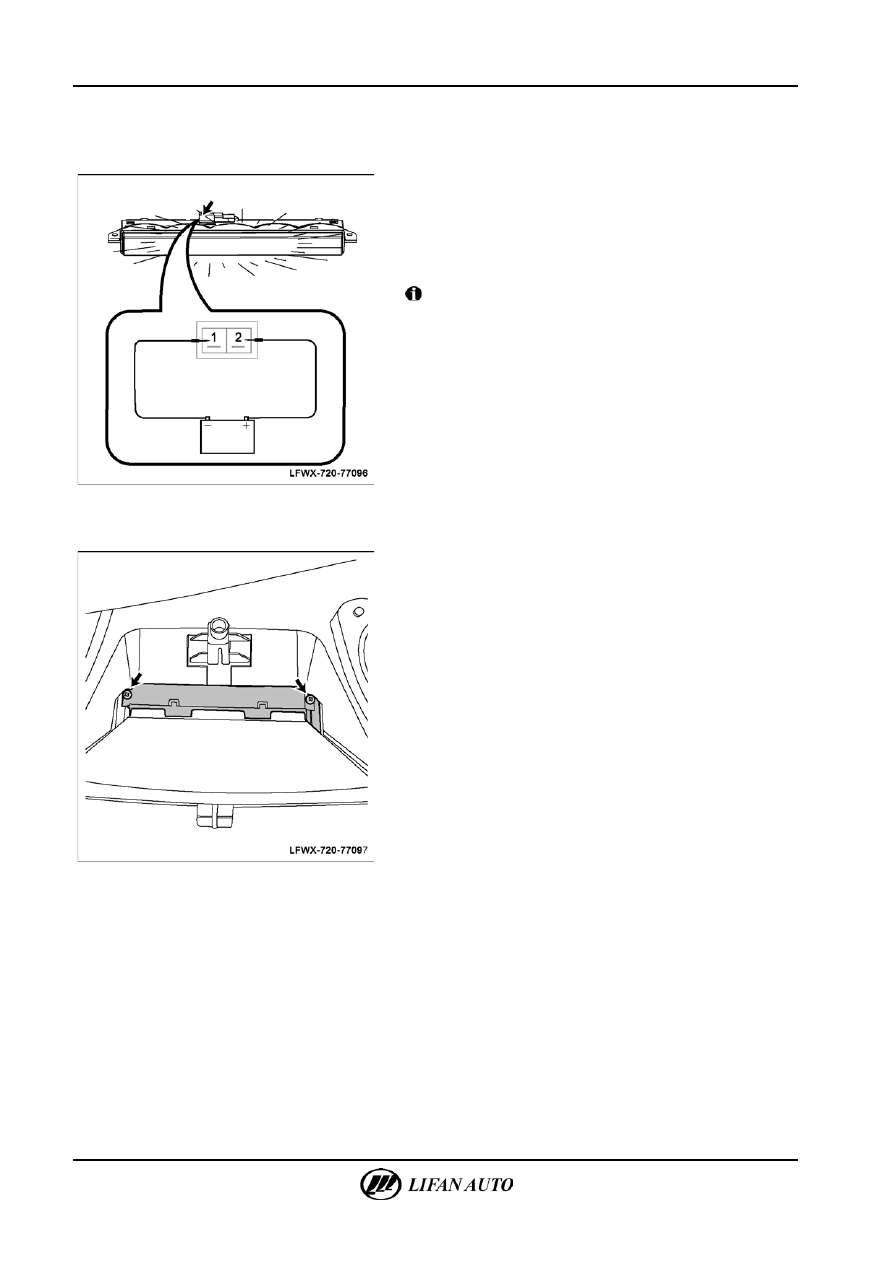

А.  Подключить положительный и отрицательный кабели

аккумуляторной батареи соответственно к выводам 2 и 1.
Состояние: фонарь дополнительного сигнала

торможения должен включиться



Внимание

В фонаре дополнительного сигнала торможения

используются светодиоды, поэтому он не может быть

проверен измерением сопротивления.





Замена





1.

Замена фонаря дополнительного сигнала торможения

в сборе

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

Б.  Демонтировать полку багажника в сборе.
В.  Вывернуть два винта крепления фонаря дополнительного

сигнала торможения.

Г.  Демонтировать фонарь дополнительного сигнала

торможения.

Д.  Установить на место фонарь дополнительного сигнала

торможения.

Е.  Завернуть два винта крепления фонаря дополнительного

сигнала торможения.
Момент затяжки: 4-5 Н·м

Ж.  Установить на место полку багажника в сборе.
З.  Подключить отрицательный провод аккумуляторной

батареи.



Система освещения — Фонарь освещения багажника

77-81



Фонарь освещения багажника

Проверка



1.

Проверка фонаря освещения багажника

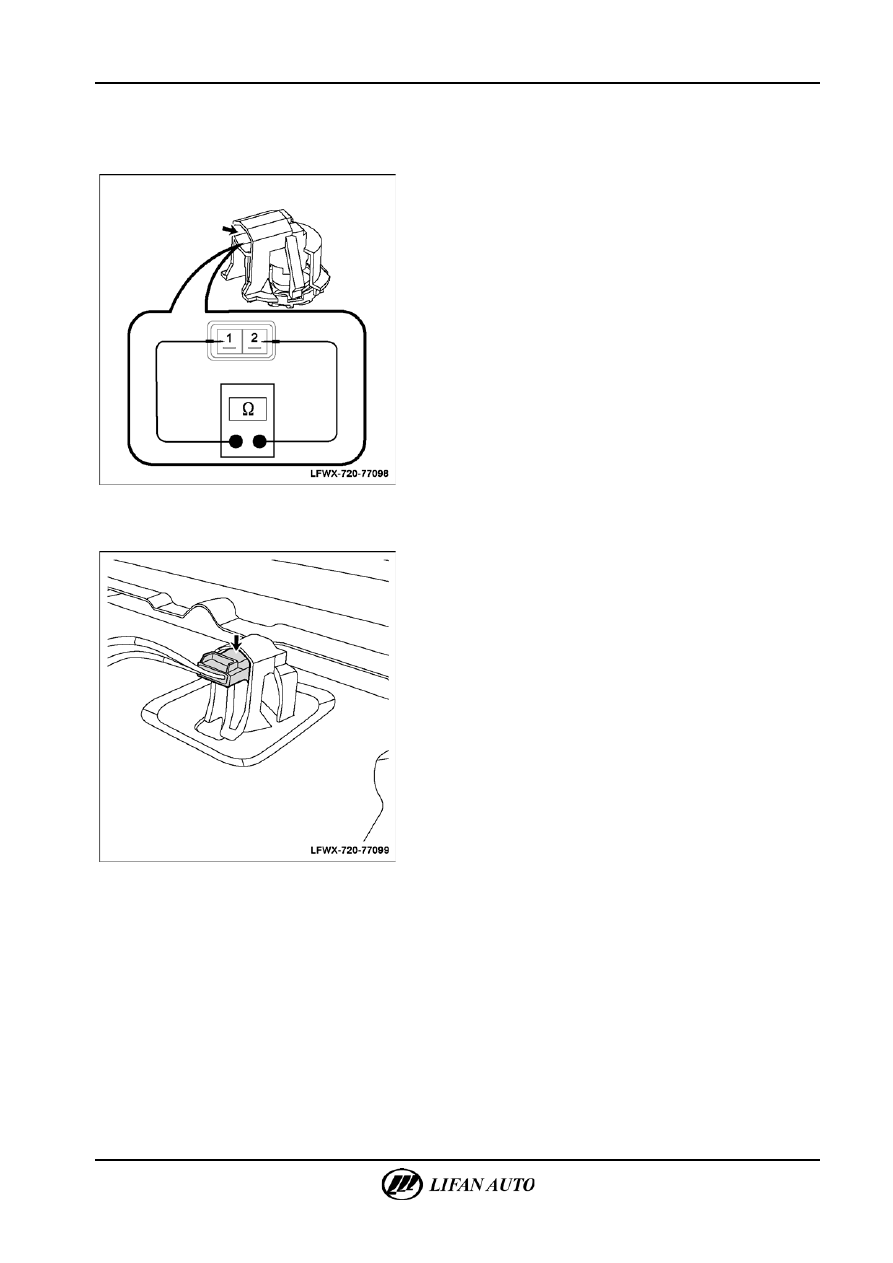

А.  С помощью цифрового мультиметра проверить

сопротивление между выводами 1 и 2 соединителя фонаря

освещения багажника.
Сопротивление: < 2 Ом
Если полученное значение отличается от приведенного

выше, лампа фонаря освещения багажника должна быть

заменена.





Замена





1.

Замена фонаря освещения номерного знака в сборе

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

Б.  Демонтировать полку багажника в сборе.
В.  Отключить соединитель фонаря освещения багажника.
