Система освещения - Дверная лампа





Дверная лампа

Проверка



1.

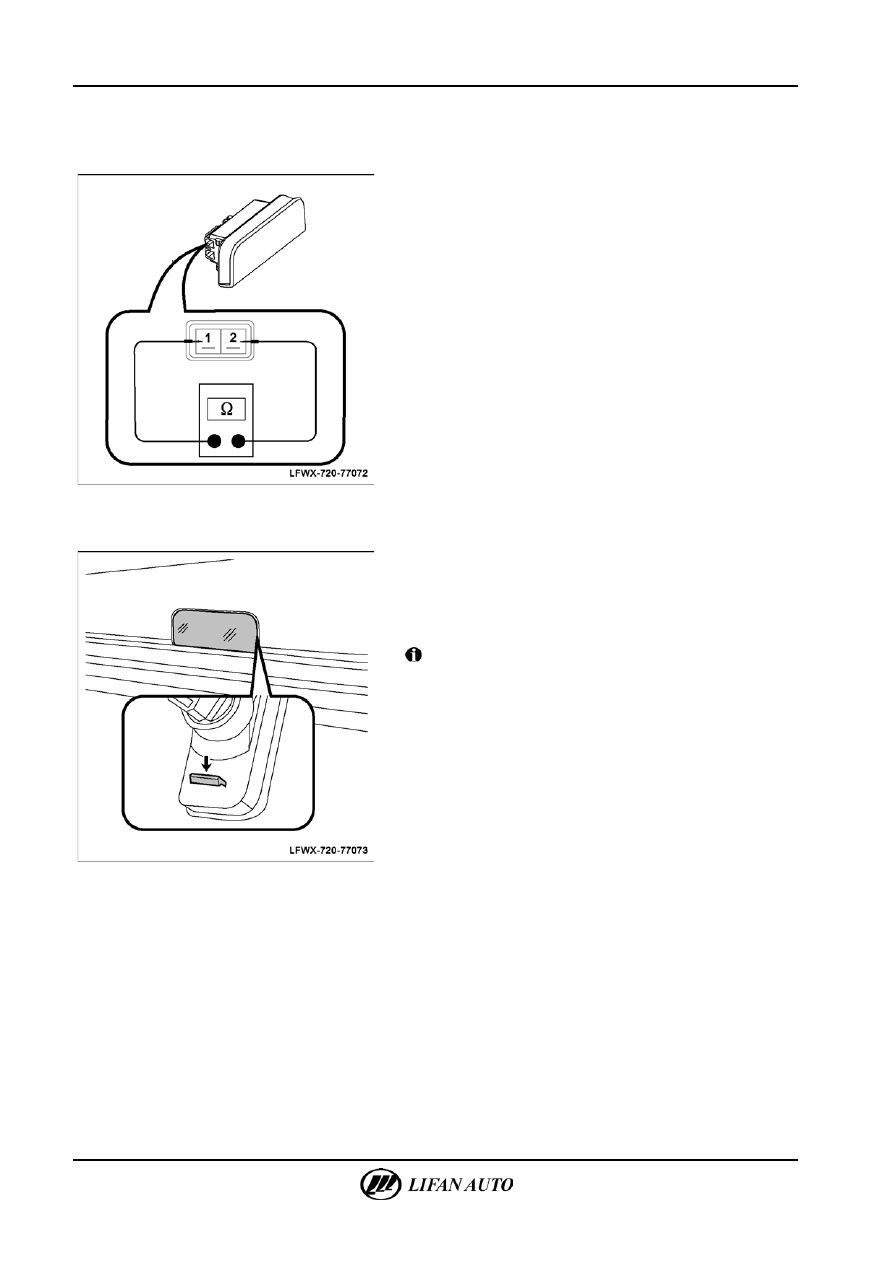

Проверить дверные лампы

А.  С помощью цифрового мультиметра проверить

сопротивление между выводами 1 и 2 соединителя левой

и правой дверных ламп.
Сопротивление: < 2 Ом
Если полученный результат не соответствует требованиям,

электрическая лампа переднего потолочного светильника

должна быть заменена.





Замена





1.

Заменить дверную лампу в сборе.

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

Б.  Для демонтажа дверной лампы следует использовать

отвертку для винтов и шурупов с прямым шлицем.



Внимание

•

Для защиты обивки двери рабочую часть отвертки

необходимо обернуть изоляционной лентой.

•

Процедуры замены светильников левой и правой

дверей аналогичны.



Система освещения — Дверная лампа

77-71





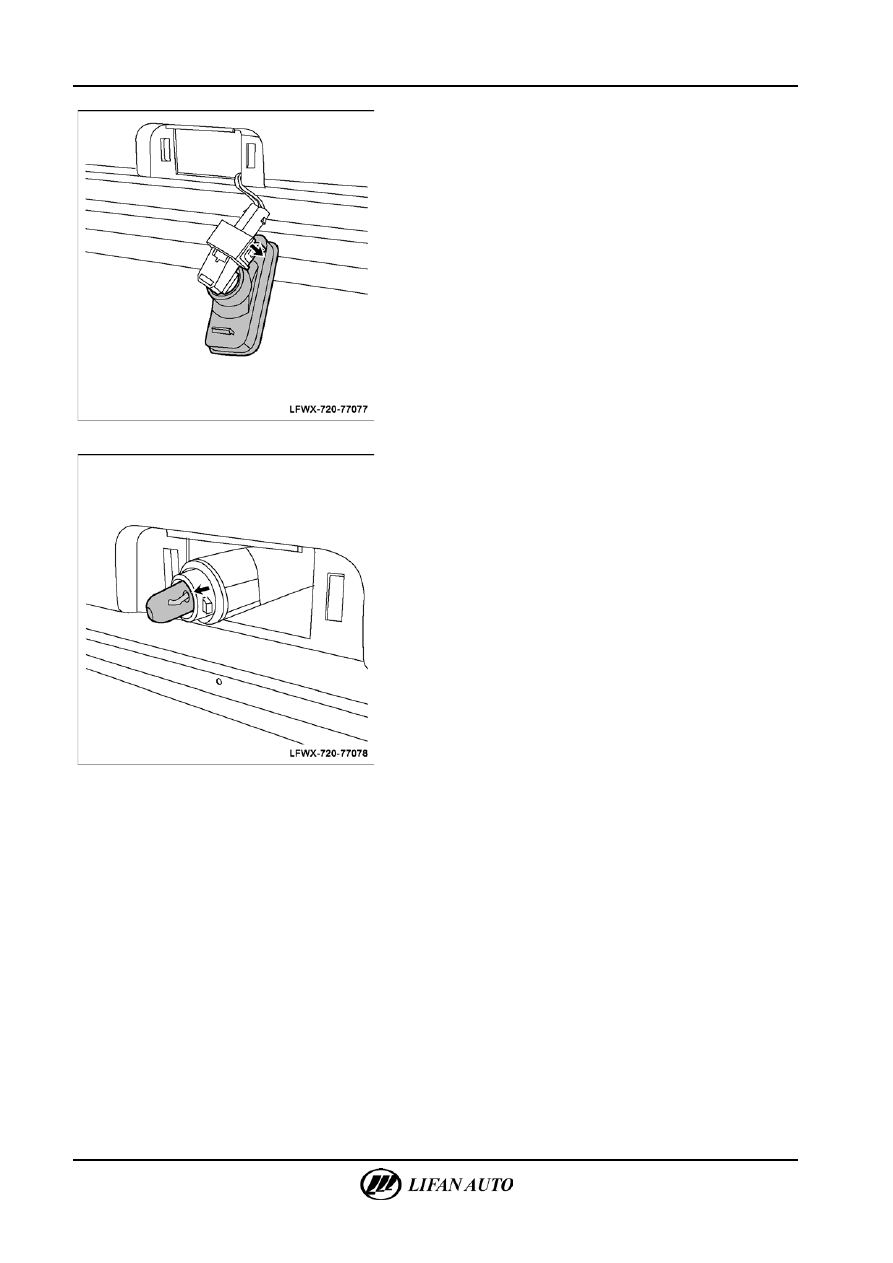

В.  Отключить соединитель дверной лампы.
Г.  Демонтировать дверные лампы.







Д.  Подключить соединитель и установить дверную лампу

в сборе на место.







2.

Заменить электрическую лампу в дверном

светильнике.

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

Б.  Для демонтажа дверной лампы следует использовать

отвертку для винтов и шурупов с прямым шлицем.



Внимание

•

Для защиты обивки двери рабочую часть отвертки

необходимо обернуть изоляционной лентой.

•

Процедуры замены электрических ламп светильников

левой и правой дверей аналогичны.

77-72

Система освещения - Дверная лампа







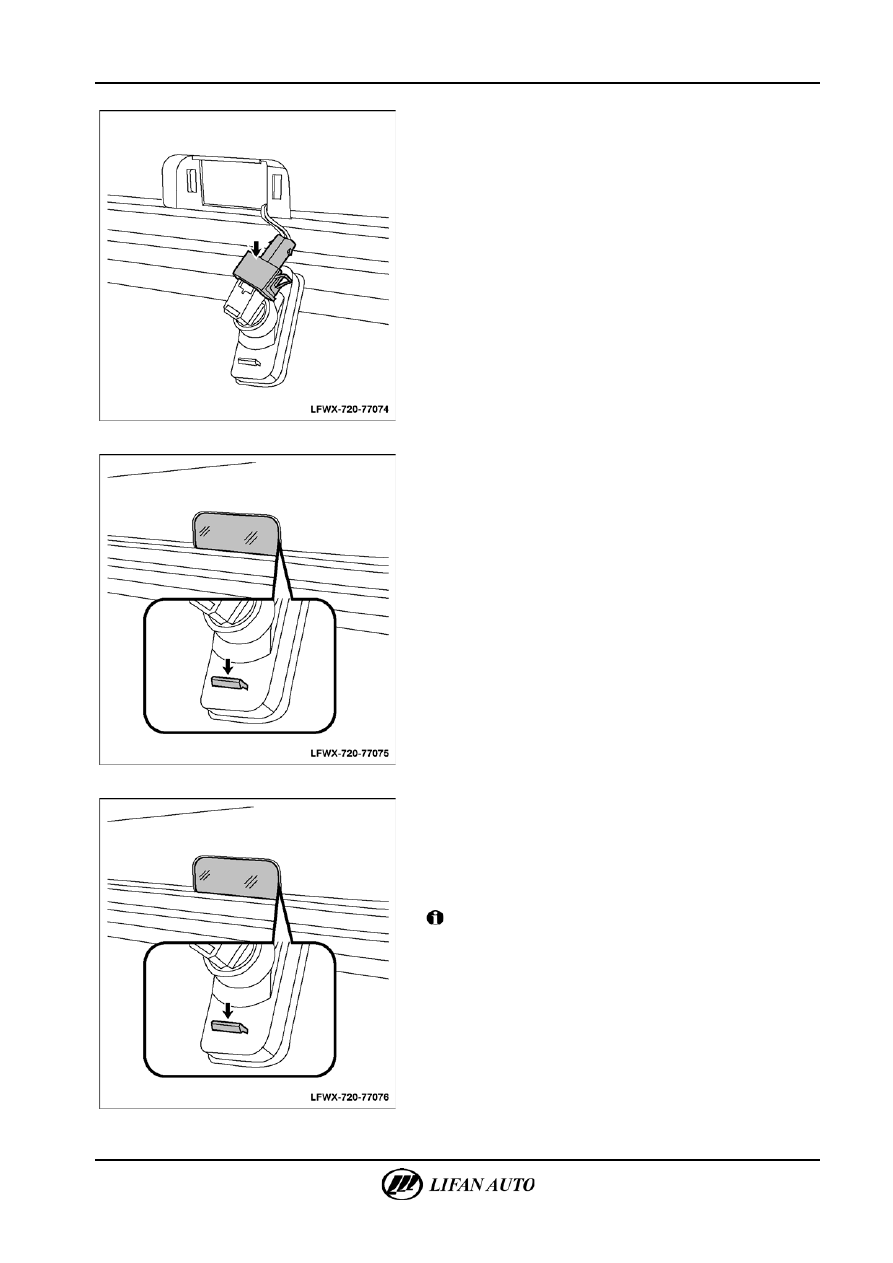

В.  Демонтировать рассеиватель дверного светильника.







Г.  Извлечь электрическую лампу дверного светильника.
Д.  Вставить электрическую лампу в дверной светильник.
Е.  Установить на место рассеиватель дверного светильника.
Ж.  Установить дверной светильник в сборе на место.
З.  Подключить отрицательный провод аккумуляторной

батареи.



Система освещения — Передний потолочный светильник

77-73



Передний потолочный светильник

Проверка



1.

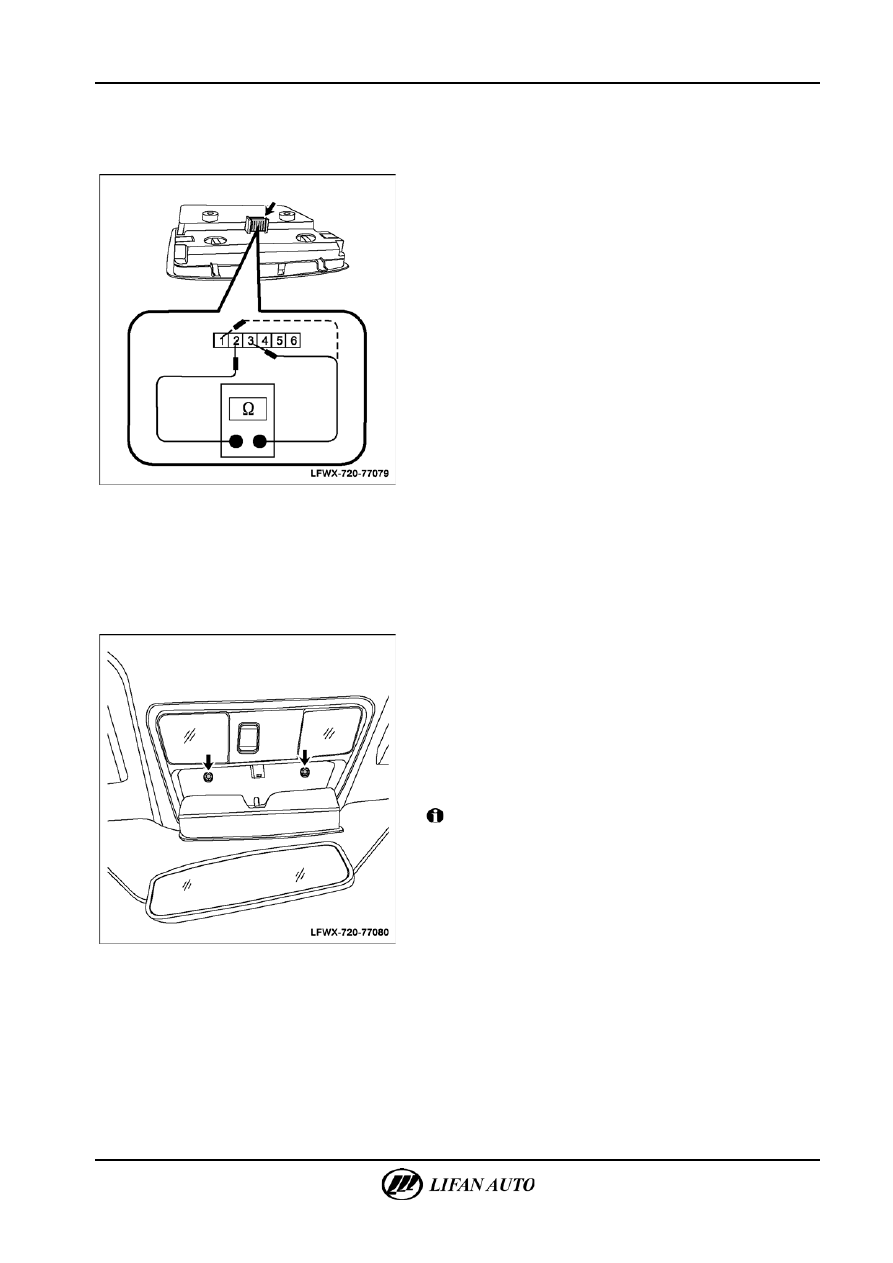

Проверить передний потолочный светильник.

А.  Установить выключатель переднего потолочного

светильника в положение DOOR (дверь) и с помощью

цифрового мультиметра, переключив его в режим

измерения сопротивления, измерить сопротивление между

выводами 2 и 3 переднего потолочного светильника.
Сопротивление: < 2 Ом

Б.  Установить выключатель переднего потолочного

светильника в положение OFF (Выкл) и с помощью

цифрового мультиметра, переключив его в режим

измерения сопротивления, измерить сопротивление между

выводами 2, 1 и 3 переднего потолочного светильника.
Величина сопротивления: > 1 МОм

В.  Нажать выключатель переднего потолочного светильника

и с помощью цифрового мультиметра, переключив его

в режим измерения сопротивления, измерить

сопротивление между выводами 2 и 1 переднего

потолочного светильника.
Сопротивление: < 2 Ом
Если вышеупомянутые условия не соблюдаются, заменить

передний потолочный светильник или электрическую

лампу.





Замена





1.

Заменить передний потолочный светильник в сборе.

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

Б.  Вывернуть два винта крепления потолочного светильника.
В.  Демонтировать потолочный светильник в сборе.
△ Сов

е

т



Для демонтажа переднего потолочного светильника следует

использовать отвертку для винтов и шурупов с прямым

шлицем.



Внимание

Для предотвращения повреждения обивки крыши рабочую

часть отвертки для винтов и шурупов с прямым шлицем

следует обернуть изоляционной лентой.
