Lifan 720 / Cebrium. Руководство - часть 302

77-74

Система освещения - Передний потолочный светильник







Г.  Отключить соединитель переднего потолочного

светильника.

Д.  Демонтировать передний потолочный светильник.







Е.  Установить передний потолочный светильник

и подключить соединитель.







Ж.  Затянуть винты крепления переднего потолочного

светильника.
Момент затяжки: 4-5 Н·м

З.  Подключить отрицательный провод аккумуляторной

батареи.



Система освещения — Передний потолочный светильник

77-75





2.

Заменить лампу переднего потолочного светильника.

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

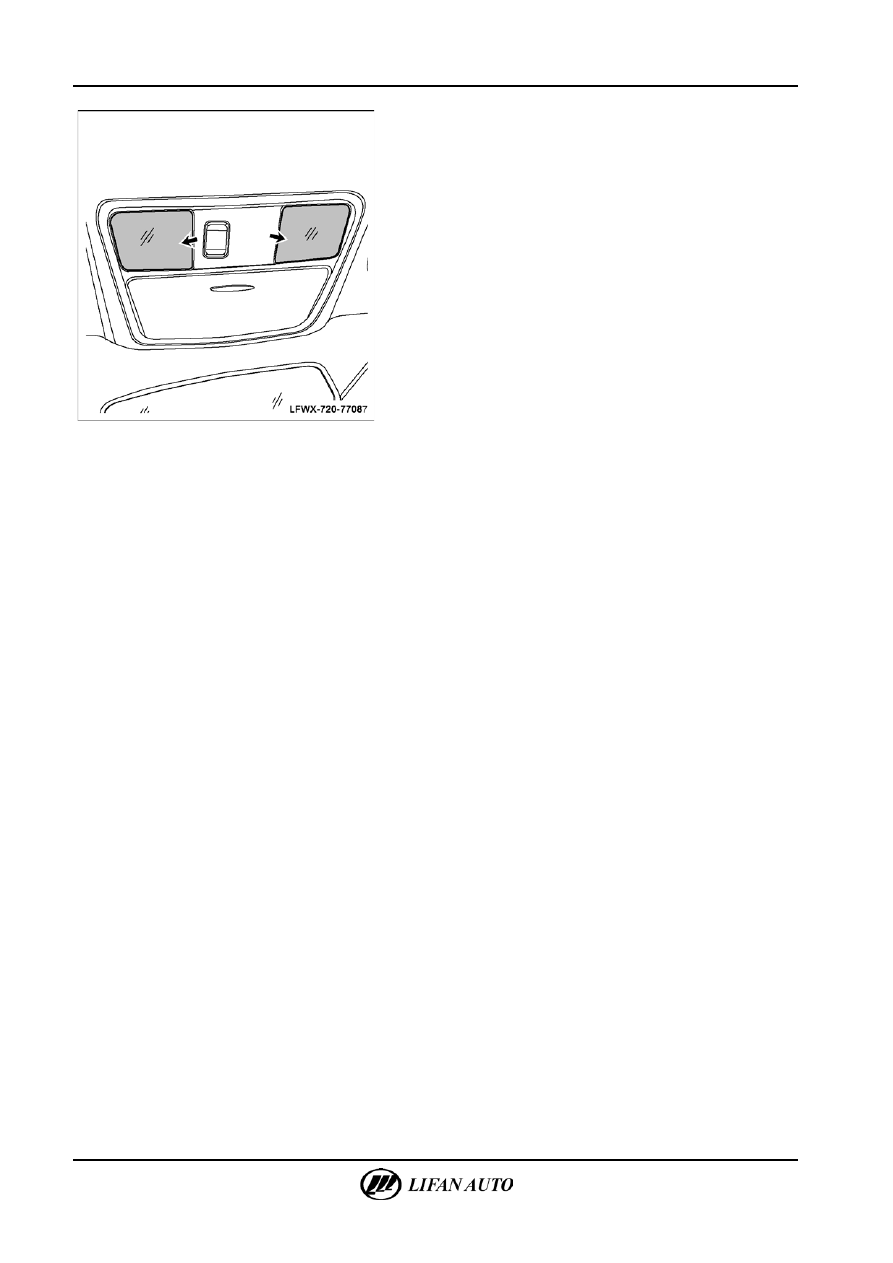

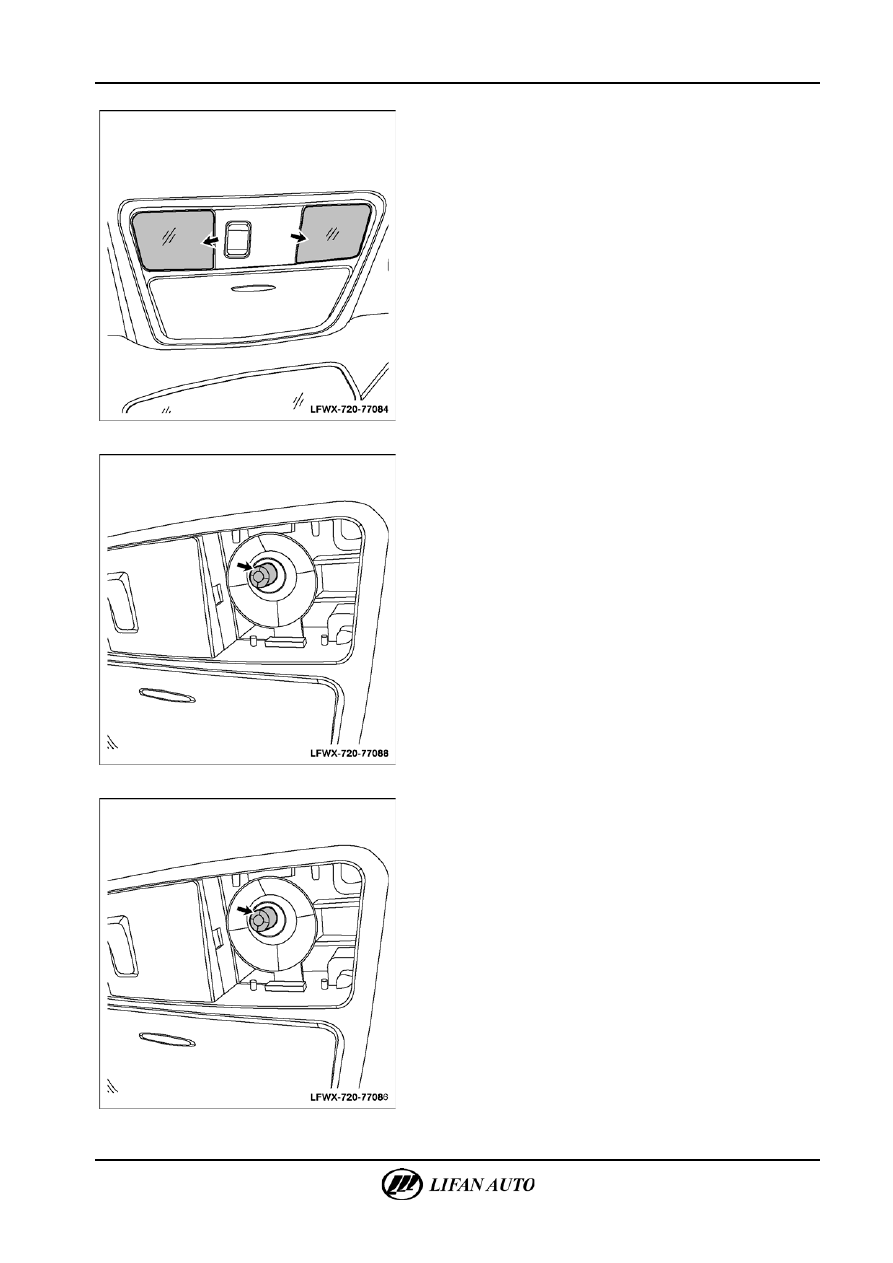

Б.  Удалить рассеиватель переднего потолочного светильника.







В.  Извлечь лампу из переднего потолочного светильника.







Г.  Установить на место лампу потолочного светильника

в сборе.

77-76

Система освещения - Передний потолочный светильник







Д.  Установить на место рассеиватель потолочного

светильника в сборе.

Е.  Подключить отрицательный провод аккумуляторной

батареи.



Система освещения — Задний потолочный светильник

77-77



Задний потолочный светильник

Проверка



1.

Проверка заднего потолочного светильника

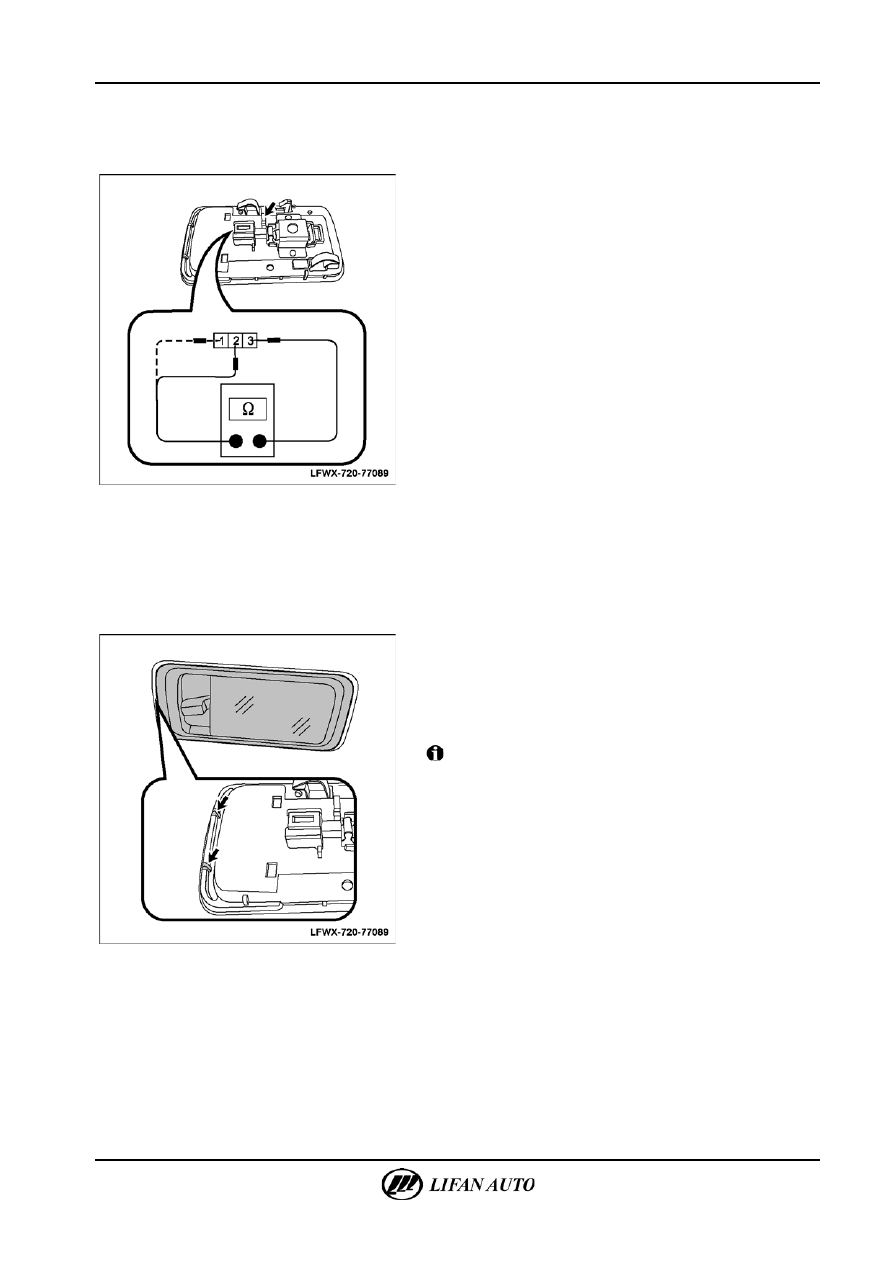

А.  Установить выключатель заднего потолочного светильника

в положение DOOR (дверь) и с помощью цифрового

мультиметра, переключив его в режим измерения

сопротивления, измерить сопротивление между

выводами 2 и 3 заднего потолочного светильника.
Сопротивление: < 2 Ом

Б.  Установить выключатель заднего потолочного светильника

в положение OFF (выключено) и с помощью цифрового

мультиметра, переключив его в режим измерения

сопротивления, измерить сопротивление между

выводами 2, 1 и 3 заднего потолочного светильника.
Величина сопротивления: > 1 МОм

В.  Установить выключатель заднего потолочного светильника

в положение ON (включено) и с помощью цифрового

мультиметра, переключив его в режим измерения

сопротивления, измерить сопротивление между выводами

1 и 3 заднего потолочного светильника.
Сопротивление: < 2 Ом
Если полученное значение отличается от приведенного

выше, следует заменить электрическую лампу или задний

потолочный светильник в сборе.





Замена





1.

Замена заднего потолочного светильника в сборе

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

Б.  Для демонтажа заднего потолочного светильника следует

использовать отвертку для винтов и шурупов с прямым

шлицем.



Внимание

Для предотвращения повреждения обивки крыши рабочую

часть отвертки для винтов и шурупов с прямым шлицем

следует обернуть изоляционной лентой.
