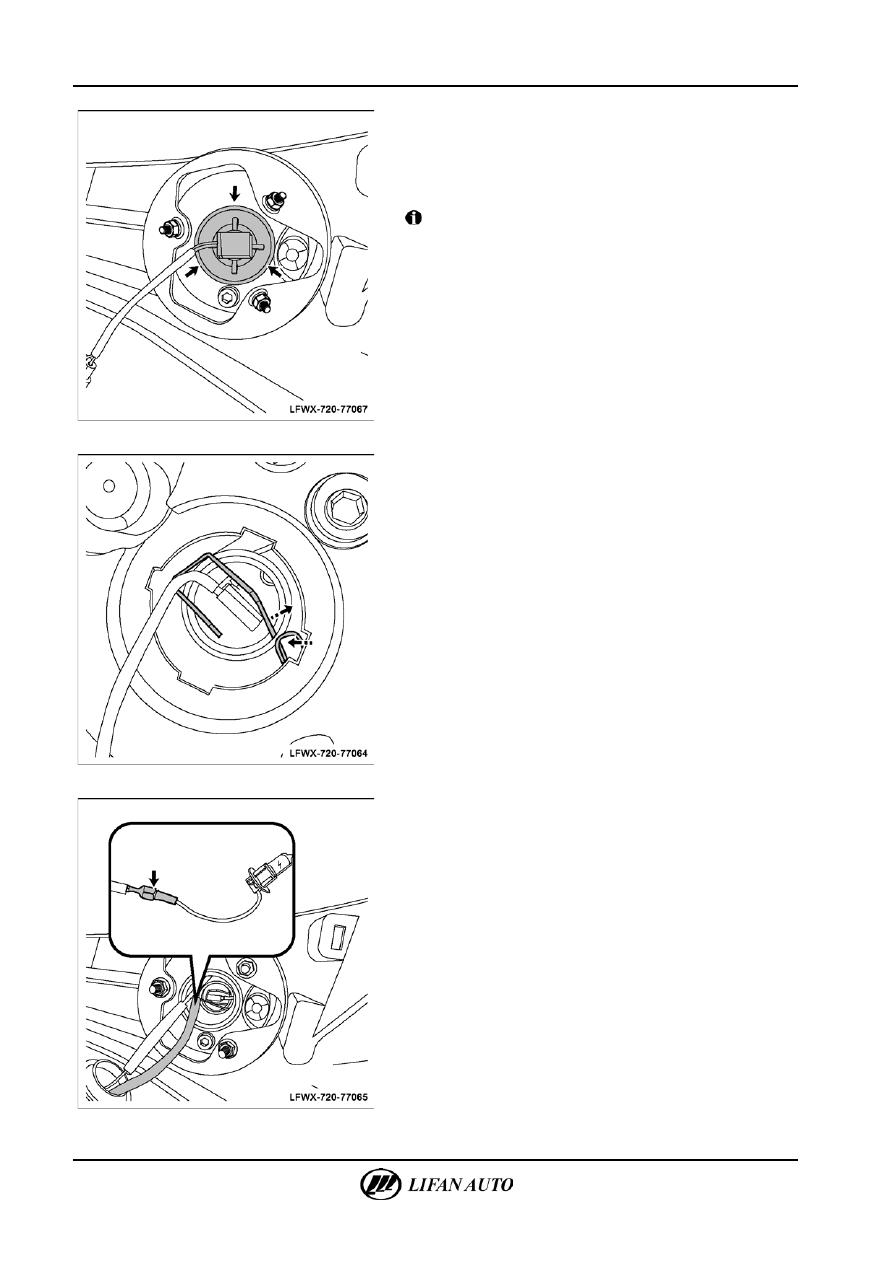

77-66

Система освещения - Противотуманная фара







2.

Замена лампы противотуманной фары

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

Б.  Удалить передний кожух крыла.
В.  Снять резиновую крышку с лампы противотуманной фары.



Внимание

Процедуры замены ламп левой и правой противотуманных

фар в сборе одинаковые.







Г.  Надавить на пружинный фиксатор с обеих сторон

и вывести из пазов патрона лампы, затем извлечь патрон

лампы противотуманной фары.







Д.  Отключить провода от лампы противотуманной фары.
Е.  Извлечь лампу противотуманной фары в сборе.



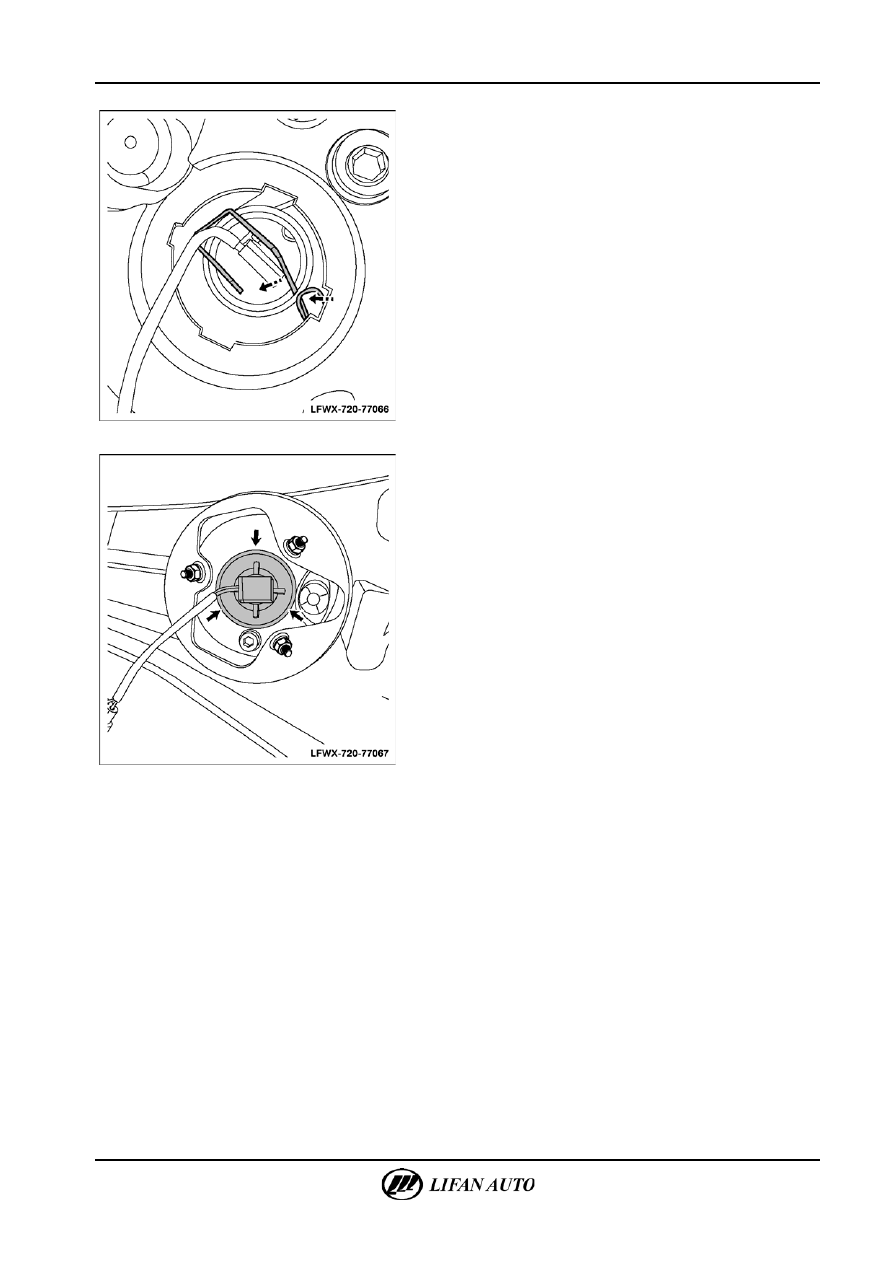

Система освещения — Противотуманная фара

77-67





Ж.  Заменить лампу противотуманной фары, подключить

соединитель и установить патрон на место.

З.  Надавить на пружинный фиксатор с обеих сторон и завести

в пазы патрона лампы и установить патрон лампы

противотуманной фары на место.







И.  Установить на место резиновую крышку лампы

противотуманной фары.

К.  Установить на место передний кожух крыла.
Л.  Подключить отрицательный провод аккумуляторной

батареи.

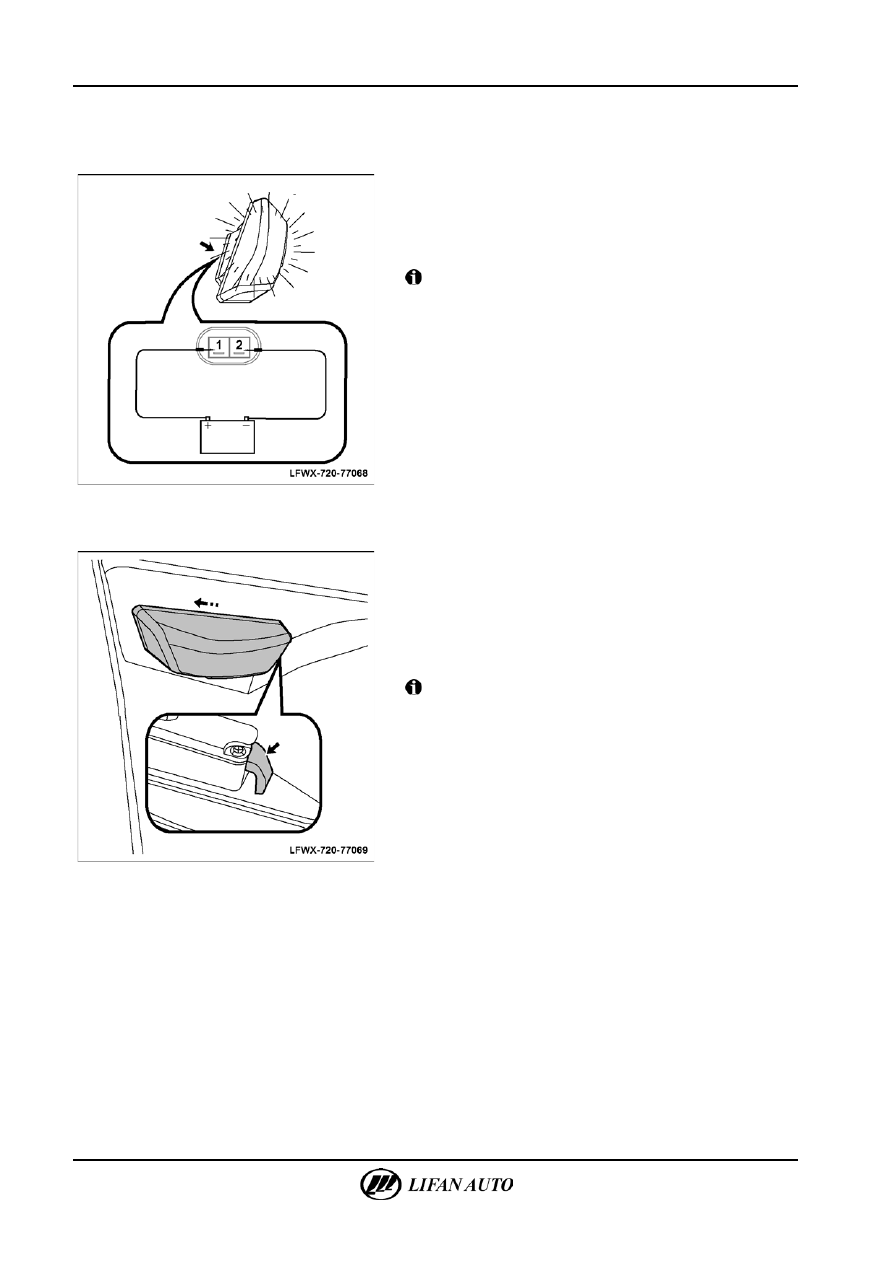

77-68

Система освещения - Боковой фонарь указателя поворота





Боковой фонарь указателя поворота

Проверка



1.

Проверить боковой указатель поворота.

А.  Положительный и отрицательный полюса аккумуляторной

батареи подключены к выводам 1 и 2 соединителя U14 или

U21 на стороне компонента.
Состояние: загорается боковой указатель поворота



Внимание

Боковой указатель поворота является светодиодной

лампой. Его проверка не может производиться методом

измерения сопротивления.





Замена





1.

Заменить боковой указатель поворота в сборе.

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

Б.  Для демонтажа бокового указателя поворота на него

необходимо надавить в направлении задней части

транспортного средства, одновременно потянув за него

в сторону.



Внимание

Замена левого и правого указателей поворота в сборе

производится аналогичным способом.



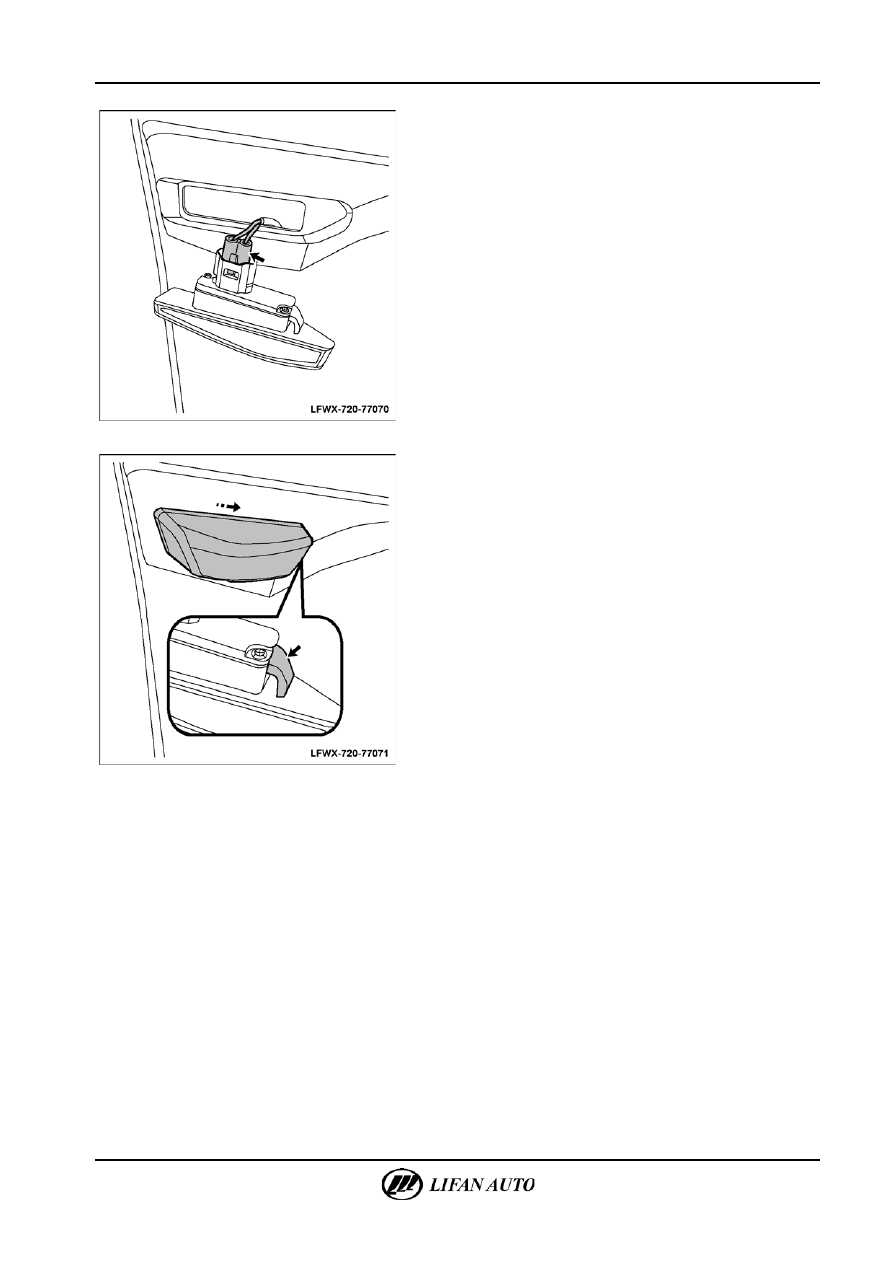

Система освещения — Боковой фонарь указателя поворота

77-69





В.  Отключить соединитель бокового указателя поворота.
Г.  Демонтировать боковой указатель поворота.







Д.  Вставить лампу бокового указателя поворота

и подключить соединитель.

Е.  Установить боковой указатель поворота в сборе на место.
