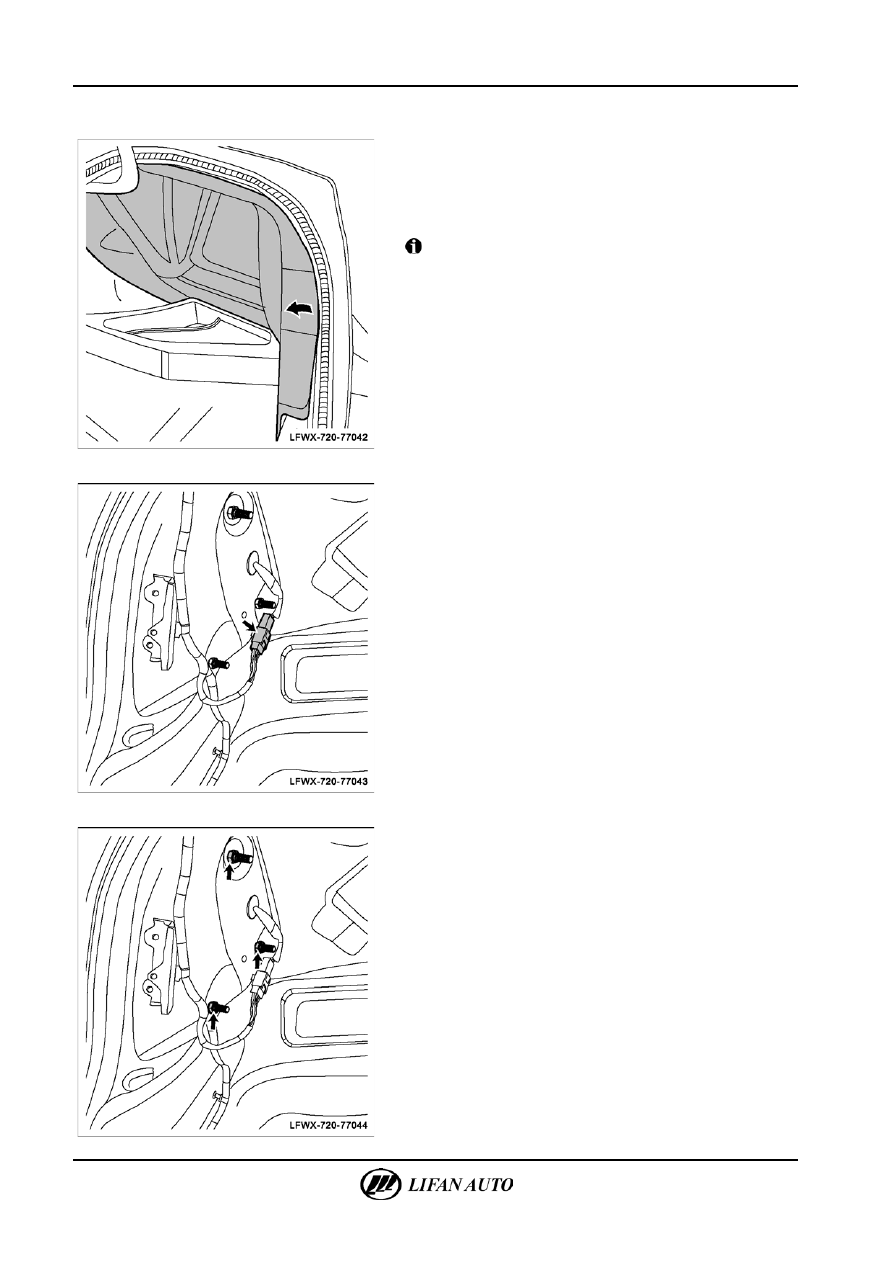

77-58

Система освещения - Задний фонарь





Замена



1.

Замена заднего фонаря в сборе

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

Б.  Открыть крышку заднего отсека для принадлежностей.
В.  Демонтировать обивку заднего отсека.



Внимание

Замена левого и правого заднего фонаря производится

аналогичным способом.







Г.  Отключить соединитель задних фонарей.







Д.  Открутить крепежные гайки задних фонарей.



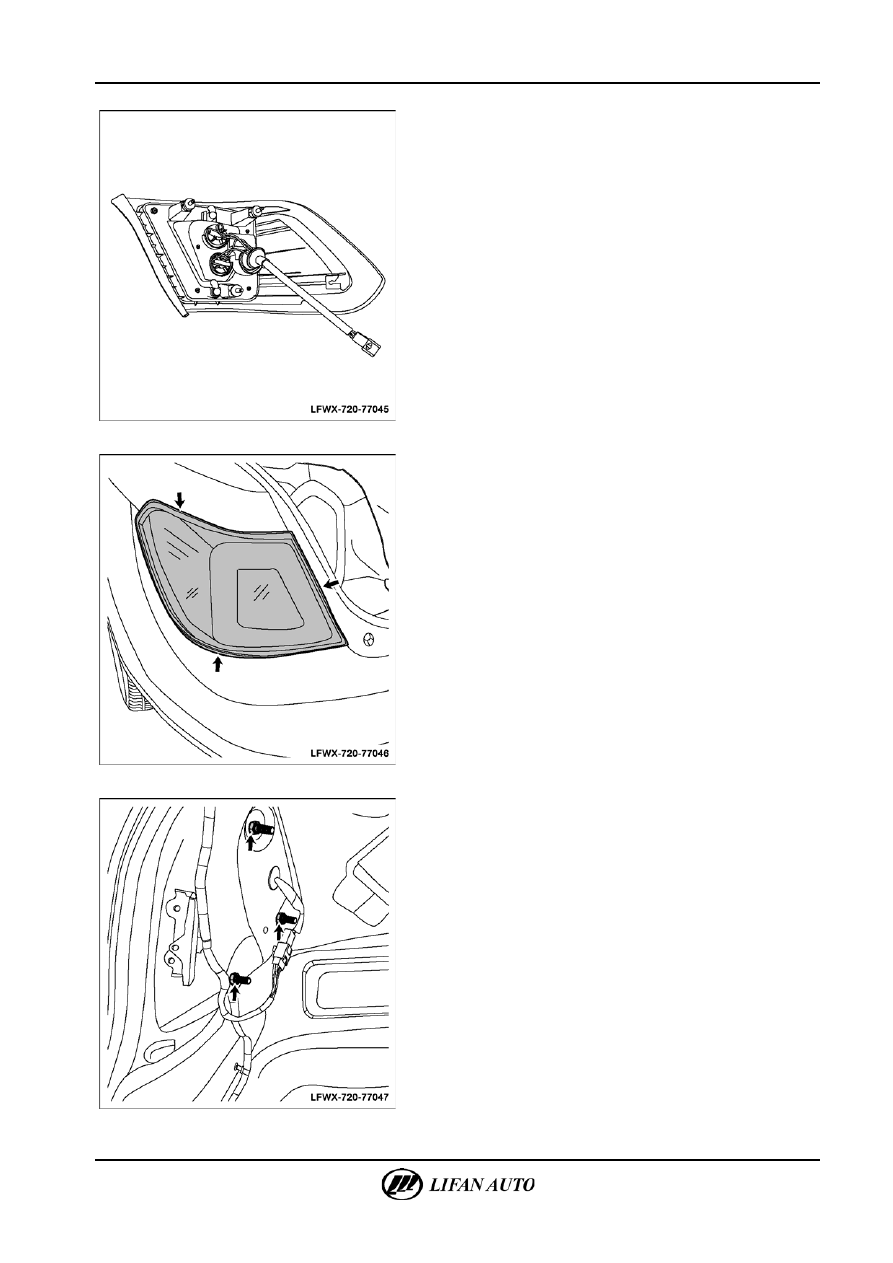

Система освещения — Задний фонарь

77-59





Е.  Демонтировать задние фонари в сборе.







Ж.  Установить задние фонари в сборе на место.







З.  Затянуть крепежные гайки задних фонарей.

Момент затяжки: 8-10 Н·м

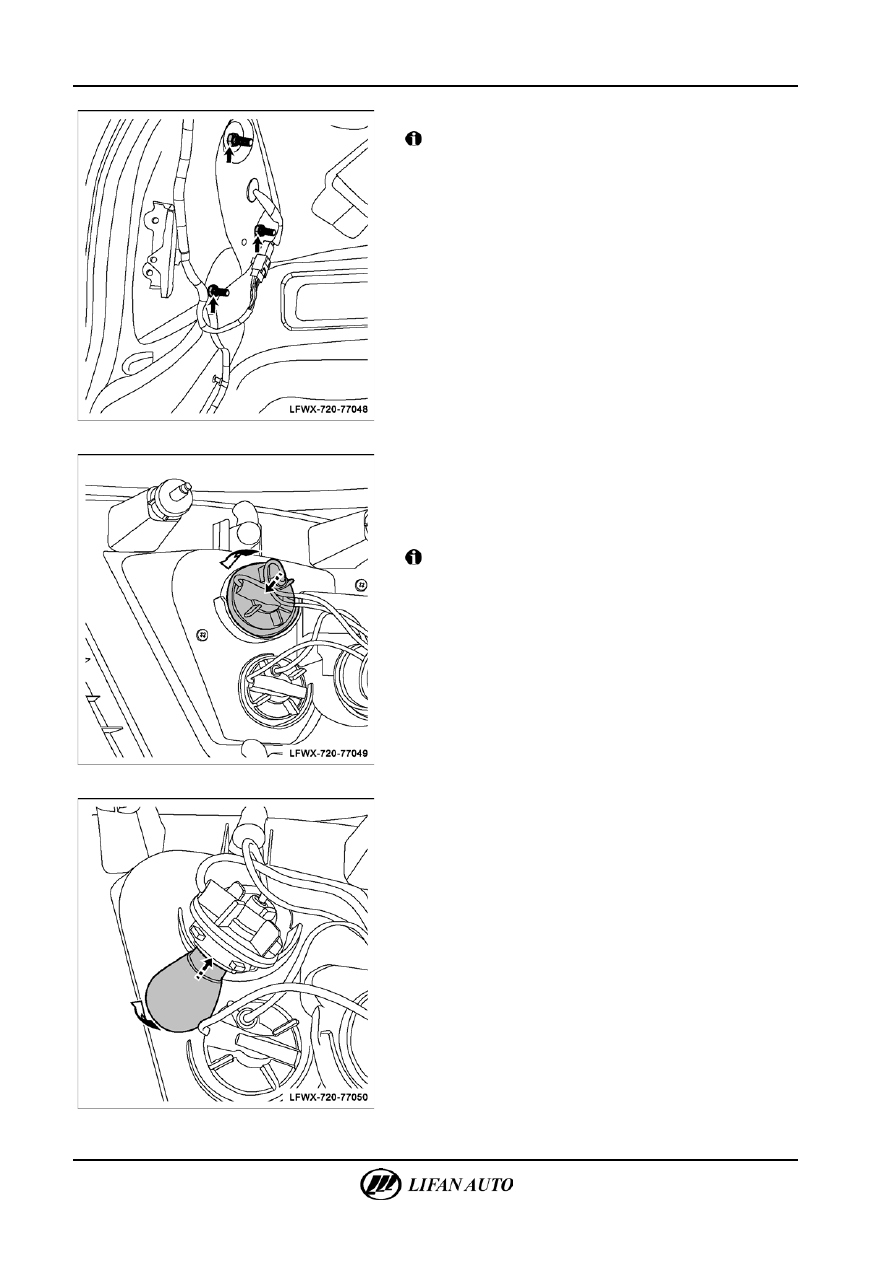

77-60

Система освещения - Задний фонарь







И.  Подключить соединитель задних фонарей.



Внимание

Подключить соединитель. При подключении должен

раздаться характерный щелчок фиксаторов.
К.  Установить на место обивку заднего отсека.
Л.  Закрыть крышку заднего отсека для принадлежностей.
М.  Подключить отрицательный провод аккумуляторной

батареи.







2.

Замена лампы заднего сигнала поворота

А.  Демонтировать задний фонарь в сборе.
Б.  Надавить на патрон лампы указателя поворота и повернуть

против часовой стрелки. Извлечь лампу указателя

поворота.



Внимание

Замена лампы заднего левого и правого указателей

поворота производится аналогичным способом.







В.  Вынуть лампу заднего указателя поворота, поворачивая ее.



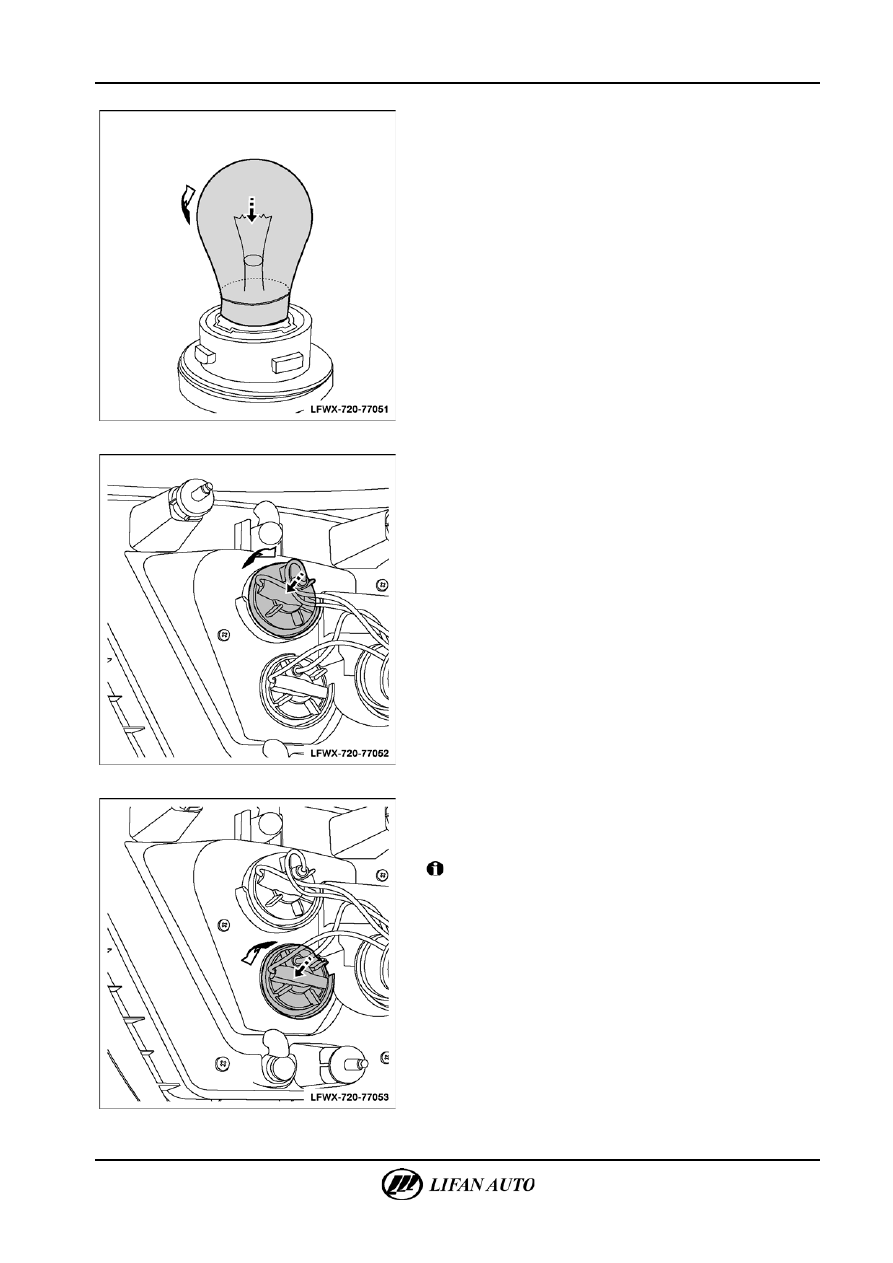

Система освещения — Задний фонарь

77-61





Г.  Установить на место лампу заднего указателя поворота,

поворачивая ее.







Д.  Вставить патрон с лампой в монтажное отверстие

и повернуть по часовой стрелке для фиксации в фонаре.

Е.  Установить задний фонарь в сборе на место.







3.

Замена лампы фонаря заднего хода

А.  Демонтировать задний фонарь в сборе.
Б.  Заменить лампу фонаря заднего хода.



Внимание

Процедура замены лампы фонаря заднего хода аналогична

процедуре замены лампы заднего сигнала поворота. Лампа

электрическая заднего указателя поворота расположена

снизу.
