Система освещения - Фары







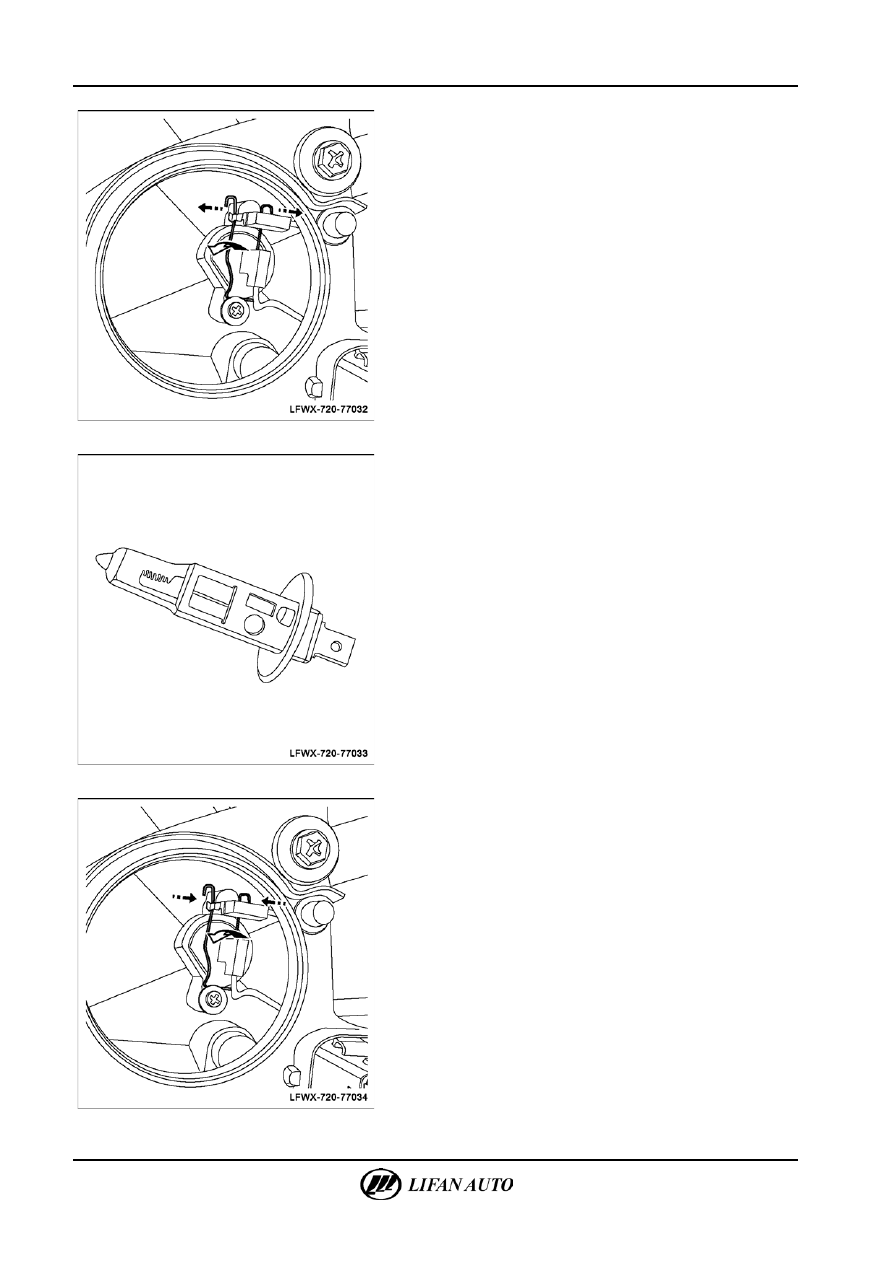

В.  Надавить на пружинный фиксатор с обеих сторон

и вывести из пазов патрона лампы.







Г.  Извлечь лампу из фары дальнего света.







Д.  Установить на место лампу фары дальнего света. Надавить

на пружинный фиксатор с обеих сторон и завести в пазы

патрона лампы; установить патрон лампы на место.



Система освещения — Фары

77-55





Е.  Установить на место резиновую крышку лампы фары

дальнего света.

Ж.  Подключить отрицательный провод аккумуляторной

батареи.







4.

Заменить лампу сигнала поворота.

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

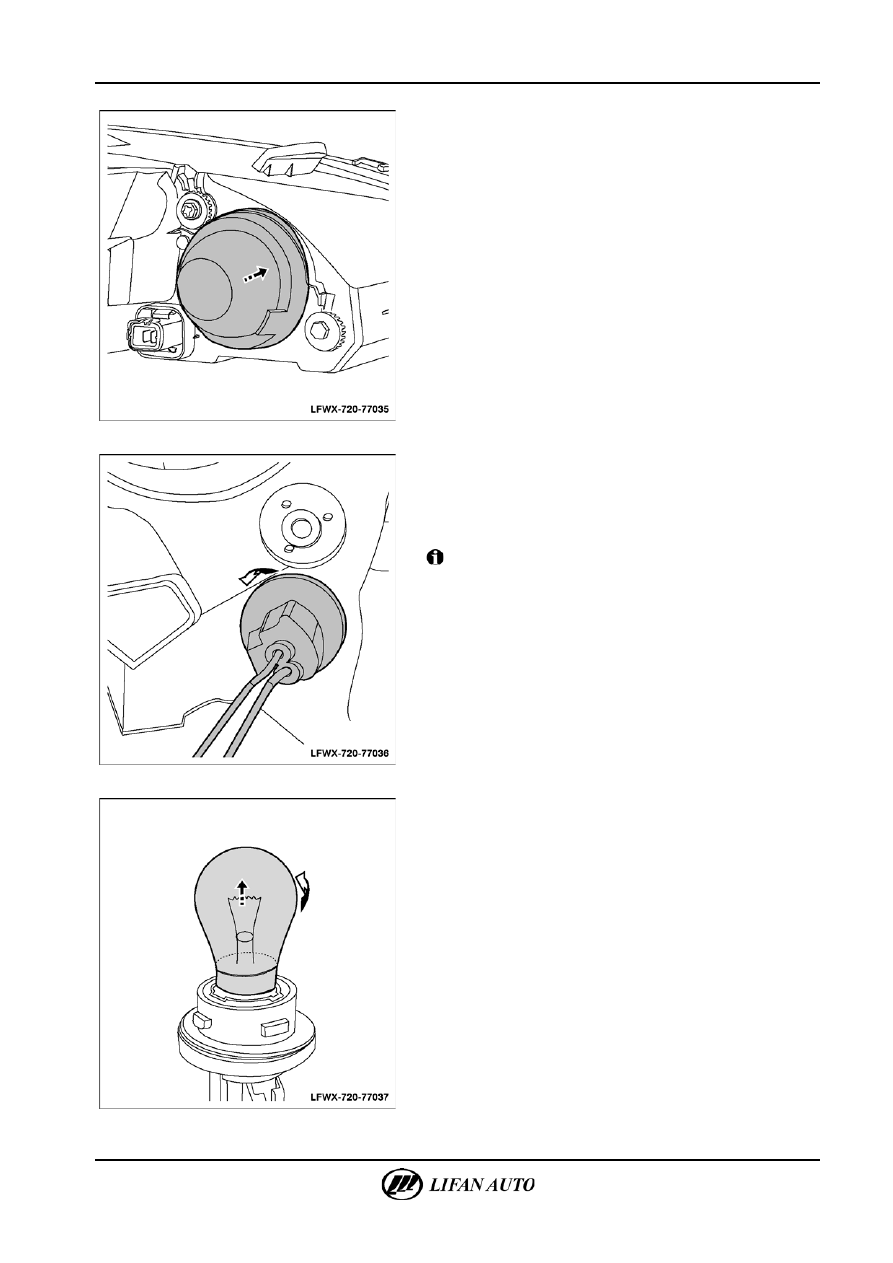

Б.  Повернуть патрон лампы сигнала поворота и извлечь

из фонаря указателя поворота.



Внимание

Замена ламп левого и правого указателей поворота

производится аналогичным способом.







В.  Повернуть электрическую лампу указателя поворота

против часовой стрелки.

77-56

Система освещения - Фары







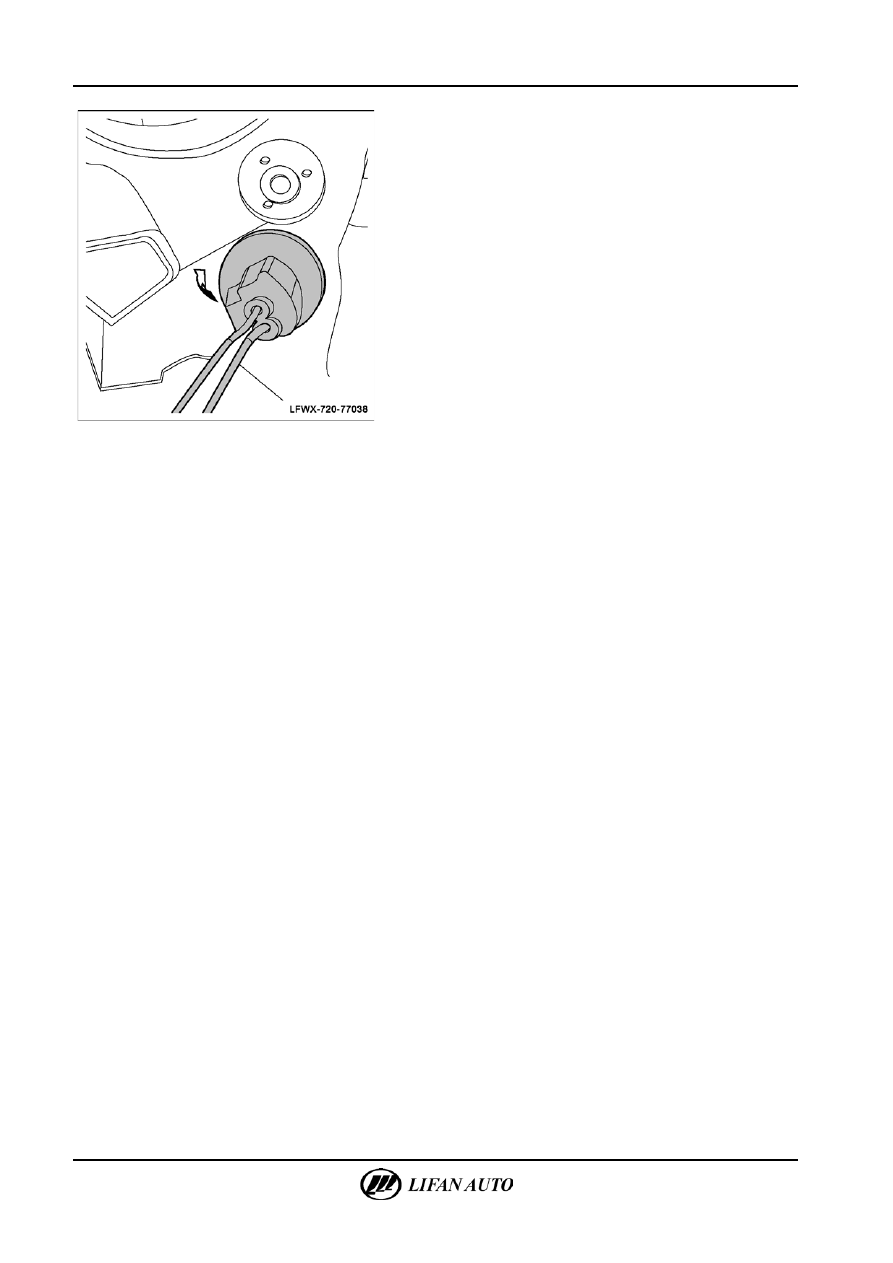

Г.  Повернуть патрон лампы сигнала поворота по часовой

стрелке и закрепить его в фонаре указателя поворота.



Система освещения — Задний фонарь

77-57



Задний фонарь

Проверка



1.

Проверить лампы задних указателей поворота.

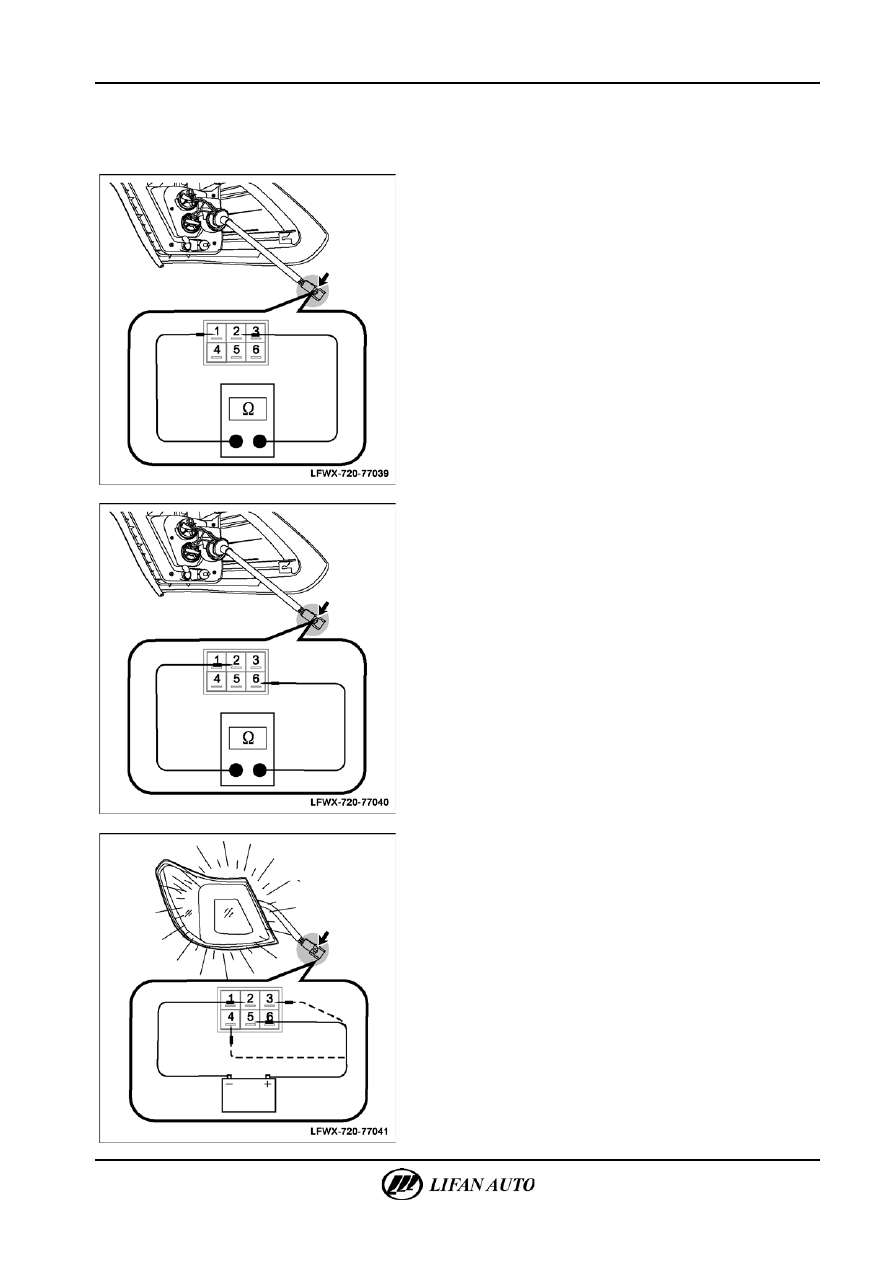

А.  Переключить цифровой мультиметр в режим измерения

сопротивления и измерить сопротивление между

выводами 2 и 1 левого и правого задних габаритных огней.
Сопротивление: < 2 Ом
Если полученный результат не соответствует требованиям,

электрическая лампа заднего указателя поворота должна

быть заменена.







2.

Проверить фонари заднего хода.

А.  Переключить цифровой мультиметр в режим измерения

сопротивления и измерить сопротивление между

выводами 2 и 1 левого и правого задних габаритных огней.
Сопротивление: < 2 Ом
Если полученный результат не соответствует требованиям,

электрическая лампа фонарей заднего хода должна быть

заменена.







3.

Проверить задние габаритные огни, сигналы

торможения и задние противотуманные огни.

А.  Подключить к положительному и отрицательному

полюсам выводы 3 и 2, 5 и 2, 4 и 2 соответственно.

Подключить выводы 3 и 2, 5 и 2, 4 и 2 левого и правого

задних комбинированных фонарей.
Состояние: задний габаритный огонь, сигнал

торможения и задний противотуманный огонь

поочередно загораются.

△ Сов

е

т



•

Задний габаритный огонь, сигнал торможения и задний

противотуманный огонь являются светодиодными

лампами.

•

Если вышеупомянутые условия не соблюдаются,

светодиодная лампа должна быть заменена.
