77-46

Система освещения - Поиск и устранение неисправностей





Не загораются сигналы торможения

Шаг

Диагностика

ДА

НЕТ

1

Проверить систему
•

Убедиться в исправности источника питания.

•

Нажать на педаль тормоза и убедиться во включении сигналов торможения.



Перейти

к шагу 2

2

Проверить предохранитель
•

Открыть монтажный блок в салоне транспортного средства.

•

Вынуть предохранители FBCM FS04 и FS05 и проверить их состояние.

Перейти

к шагу 3

Перейти

к шагу 8

3

Выполнить проверку на наличие обрыва в цепи
•

Включить зажигание.

•

Убедиться с помощью мультиметра, переключив его в режим измерения

напряжения, в наличии напряжения 12 В между выводами 1 и 3

соединителя I13 и массой соответственно.

Перейти

к шагу 4

Перейти

к шагу 7

4

Выполнить проверку на наличие обрыва в цепи
•

Выключатель зажигания: ВЫКЛ.

•

Убедиться с помощью мультиметра в непрерывности цепи между выводом 2

соединителя H03, выводом 2 соединителя H05 и массой.

•

Убедиться с помощью мультиметра, переключив его в режим измерения

сопротивления, в непрерывности цепи между выводом 2 соединителя I13

и выводом 3 соединителя E01, выводом 4 соединителя I13 и выводом 9

соединителя E01, выводом 3 соединителя H02 и выводом 5 соединителя H03.

Перейти

к шагу 5

Перейти

к шагу 7

5

Выполнить проверку на наличие короткого замыкания в цепи
•

Выключатель зажигания: ВЫКЛ.

•

Убедиться с помощью мультиметра, переключив его в режим измерения

сопротивления, в наличии непрерывности между выводом 3 соединителя H02

и массой.

Перейти

к шагу 7

Перейти

к шагу 6

6

Проверить выключатель сигналов торможения
•

Убедиться в исправном состоянии выключателя сигналов торможения,

используя приведенный в этой главе метод проверки.

Перейти

к шагу 10

Перейти

к шагу 9

7

Проверить электропроводку
•

Отремонтировать или заменить неисправную электропроводку

Перейти

к шагу 10



8

Заменить предохранитель
•

Перед заменой перегоревшего предохранителя следует выяснить и устранить

причину его перегорания, используя схему электрических соединений. Затем

установить новый предохранитель номиналом 10 А.

Перейти

к шагу 10



9

Замена выключателя стоп-сигнала
•

Процедура замены подрулевого переключателя приводится в руководстве

по техническому обслуживанию.

Перейти

к шагу 10



10

Убедиться, что неисправность устранена. Диагностика завершена.







Левый сигнал торможения горит, а правый сигнал торможения не горит

Шаг

Диагностика

ДА

НЕТ

1

Проверить систему
•

Убедиться в исправности источника питания.

•

Нажать на педаль тормоза и убедиться во включении сигналов торможения.



Перейти

к шагу 2

2

Выполнить проверку на наличие обрыва в цепи
•

Выключатель зажигания: ВЫКЛ.

•

Убедиться с помощью мультиметра, переключив его в режим измерения

сопротивления, в непрерывности цепи между выводом 3 соединителя H02

и выводом 5 соединителя H05, выводом 2 соединителя H05 и массой.

Перейти

к шагу 3

Перейти

к шагу 4



Система освещения — Поиск и устранение неисправностей

77-47



3

Заменить лампу
•

Процедура проверки правой блок-фары приводится в этой главе.

Перейти

к шагу 5



4

Проверить электропроводку
•

Отремонтировать или заменить неисправную электропроводку.

Перейти

к шагу 5



5

Убедиться, что неисправность устранена. Диагностика завершена.





77-48

Система освещения - Фары





Фары

Регулировка

1.

Перед регулировкой

А.  Выполнить регулировку транспортного средства согласно приведенному ниже описанию.

•

Убедиться в отсутствии деформации около фар.

•

Установить транспортное средство на ровной горизонтальной площадке.

•

Проверить и довести до нормы давление воздуха в шинах (см. главу 33 «Колеса и шины — Колеса и шины

в сборе — Проверка без демонтажа»).

•

Водитель находится в транспортном средстве (или на его месте находится груз массой 73 кг), транспортное

средство какое-то время находится без движения (топливный бак полный).



2.

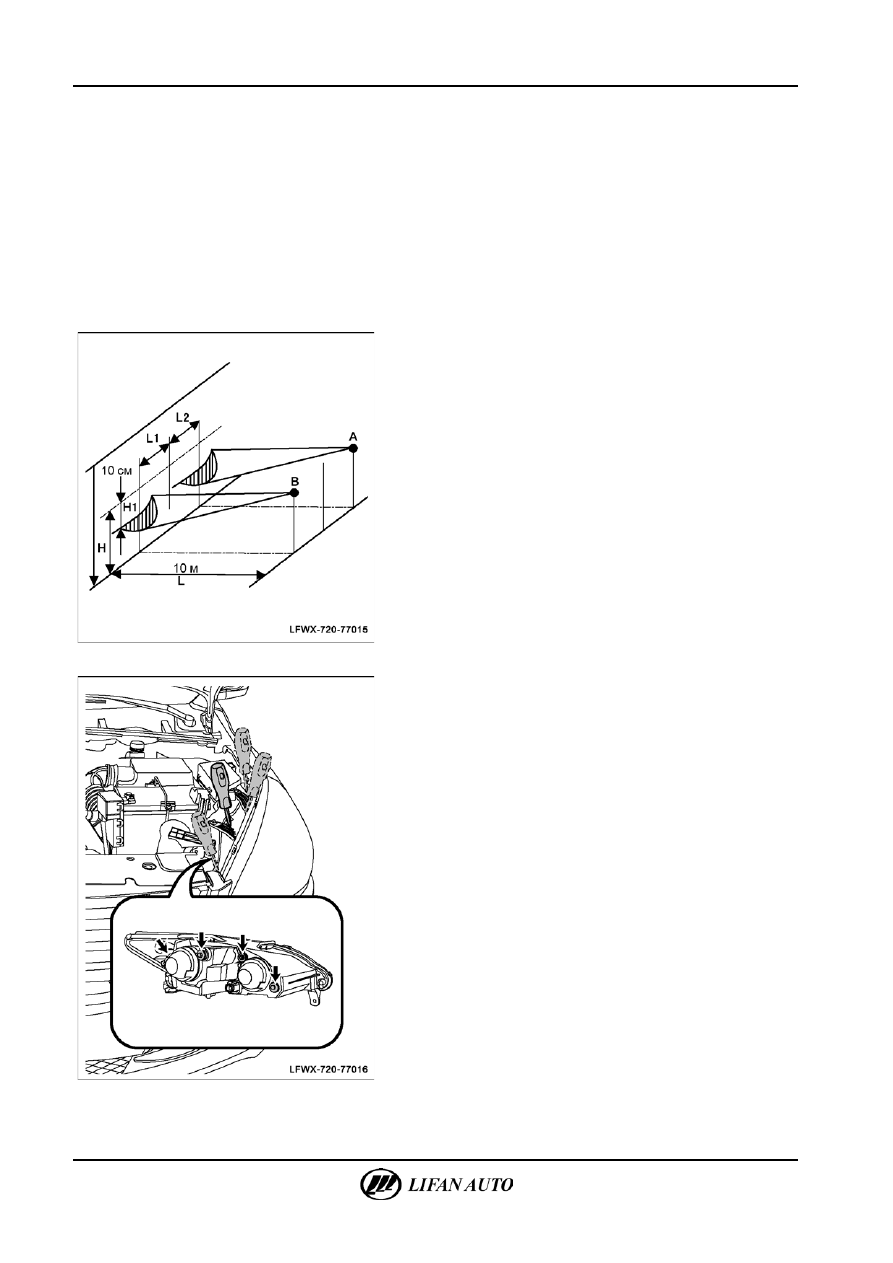

Проверка дальности света фара

А.  Убедиться, что наружная поверхность рассеивателя фары

находится от экрана (занавеска или плоская стена) на

расстоянии не менее 10 м.

Б.  Запустить двигатель.
В.  Включить фары.
Г.  Убедиться, что световые пятна от фар соответствуют

показанным на рисунке.

△ Сов

е

т



Символами «A» и «B» отмечено расположение фар, «H» —

высота расположения фар, «L1» и «L2» — расстояния между

центрами фар и центром транспортного средства.
Д.  Произвести регулировку фар в случае необходимости.







3.

Регулировка дальности света фар

А.  Открыть капот.
Б.  С помощью регулировочного болта установить требуемую

дальность света фар.

△ Сов

е

т



Регулировка оптической оси фар в горизонтальном

направлении производится регулировочным переключателем из

салона транспортного средства.



Система освещения — Фары

77-49



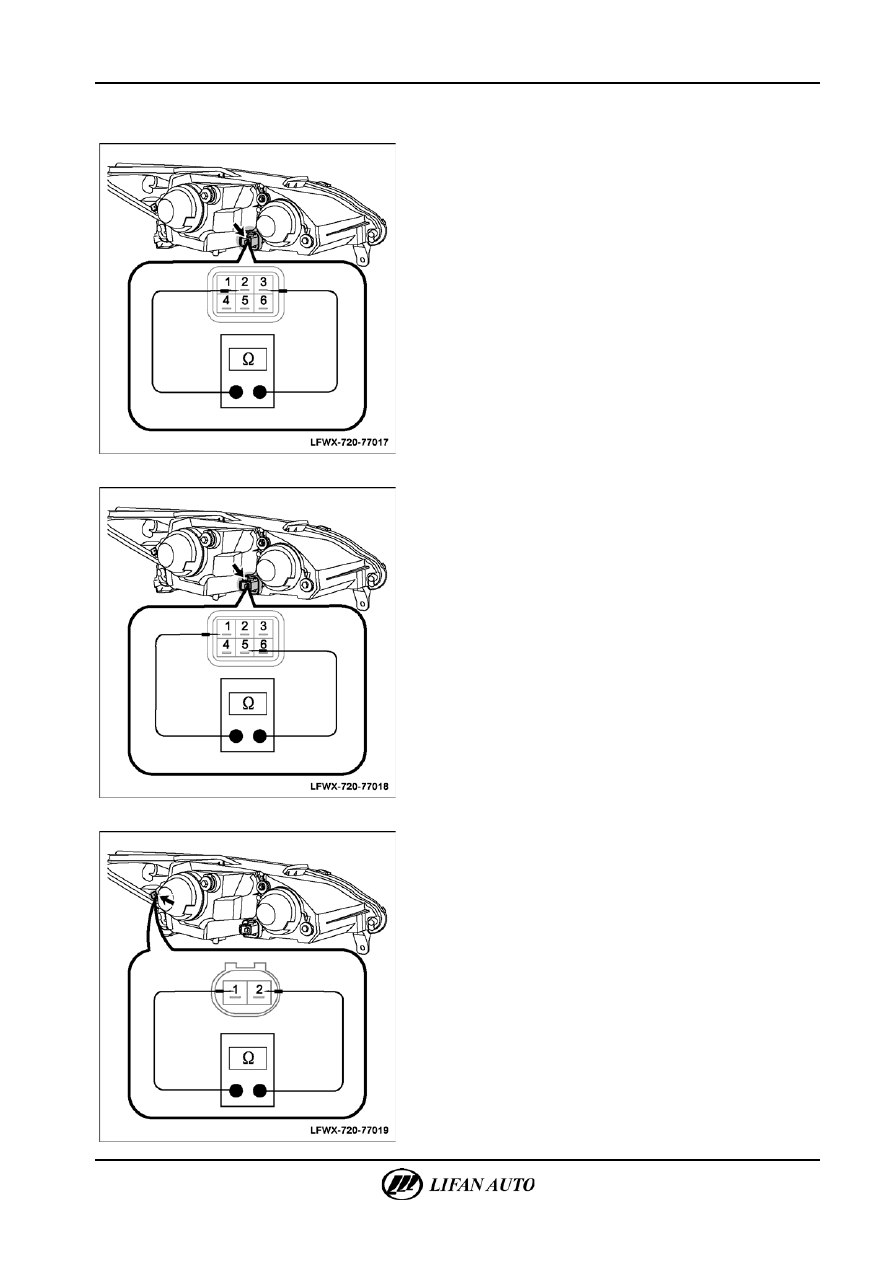

Проверка



1.

Проверить фары дальнего света.

А.  Переключить цифровой мультиметр в режим измерения

сопротивления и измерить сопротивление между

выводами 2 и 3 левой и правой фар.
Сопротивление: < 2 Ом
Если полученный результат не соответствует требованиям,

электрическая лампа фары дальнего света должна быть

заменена.







2.

Проверить фары ближнего света.

А.  Переключить цифровой мультиметр в режим измерения

сопротивления и измерить сопротивление между

выводами 1 и 5 левой и правой фар.
Сопротивление: < 2 Ом
Если полученный результат не соответствует требованиям,

электрическая лампа фары ближнего света должна быть

заменена.







3.

Проверить лампы передних указателей поворота.

А.  Переключить цифровой мультиметр в режим измерения

сопротивления и измерить сопротивление между

выводами 2 и 1 левого и правого сигналов поворота.
Сопротивление: < 2 Ом
Если полученный результат не соответствует требованиям,

электрическая лампа указателя поворота должна быть

заменена.
