77-50

Система освещения - Фары







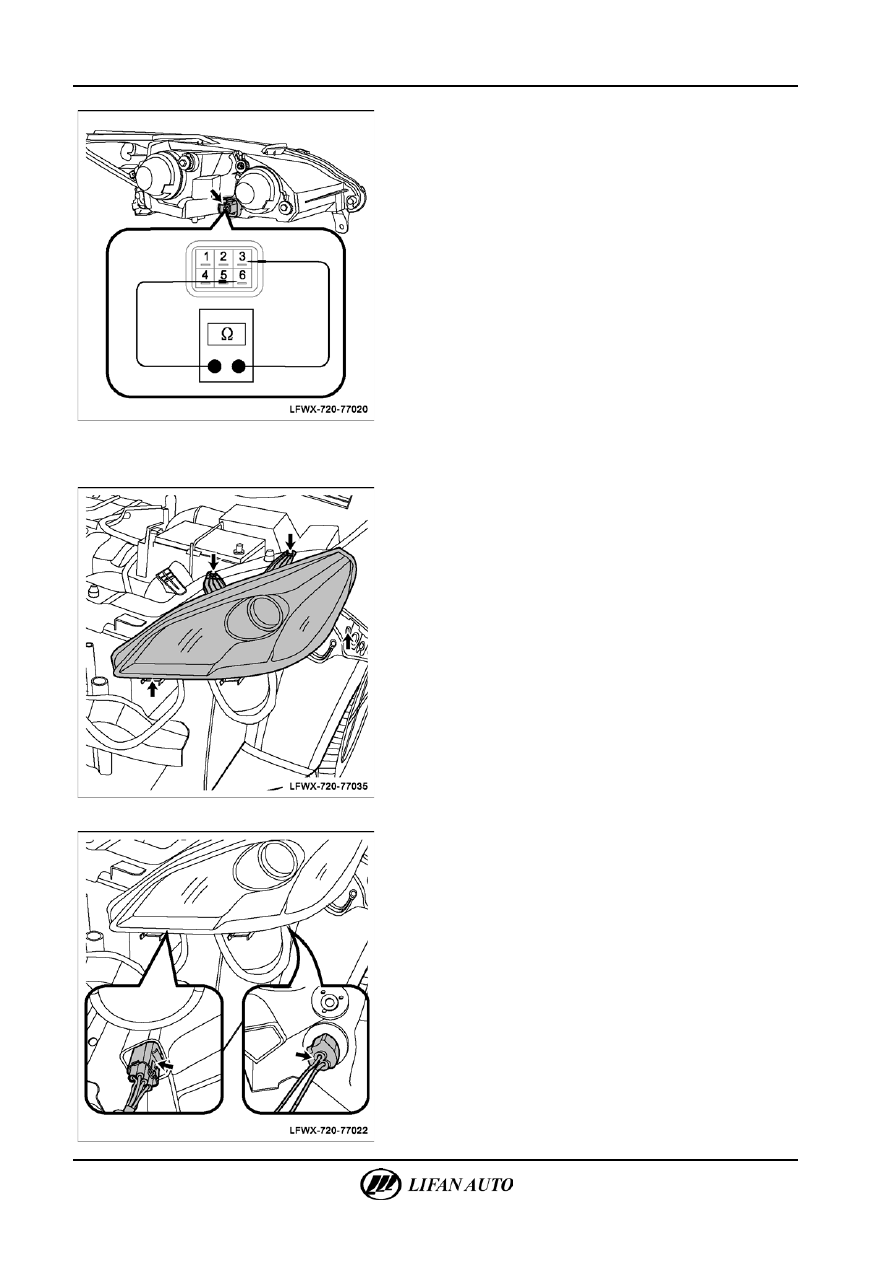

4.

Проверить передние габаритные огни.

А.  Переключить цифровой мультиметр в режим измерения

сопротивления и измерить сопротивление между

выводами 3 и 6 левой и правой фар.
Сопротивление: < 2 Ом
Если полученный результат не соответствует требованиям,

электрическая лампа передних габаритных огней должна

быть заменена.





Замена





1.

Заменить блок-фару.

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

Б.  Демонтировать передний бампер в сборе.
В.  Вывернуть крепежные болты блок-фары.
△ Сов

е

т



Замена левой и правой фар производится аналогичным

способом.







Г.  Демонтировать блок-фару и отключить соединители фары

и сигнала поворота.

△ Сов

е

т



Осторожно вытянуть фару. Отключить соединитель от фары.

Для предотвращения повреждения проводки не следует

позволять фаре висеть на жгуте проводов.
Д.  Демонтировать фару.



Система освещения — Фары

77-51





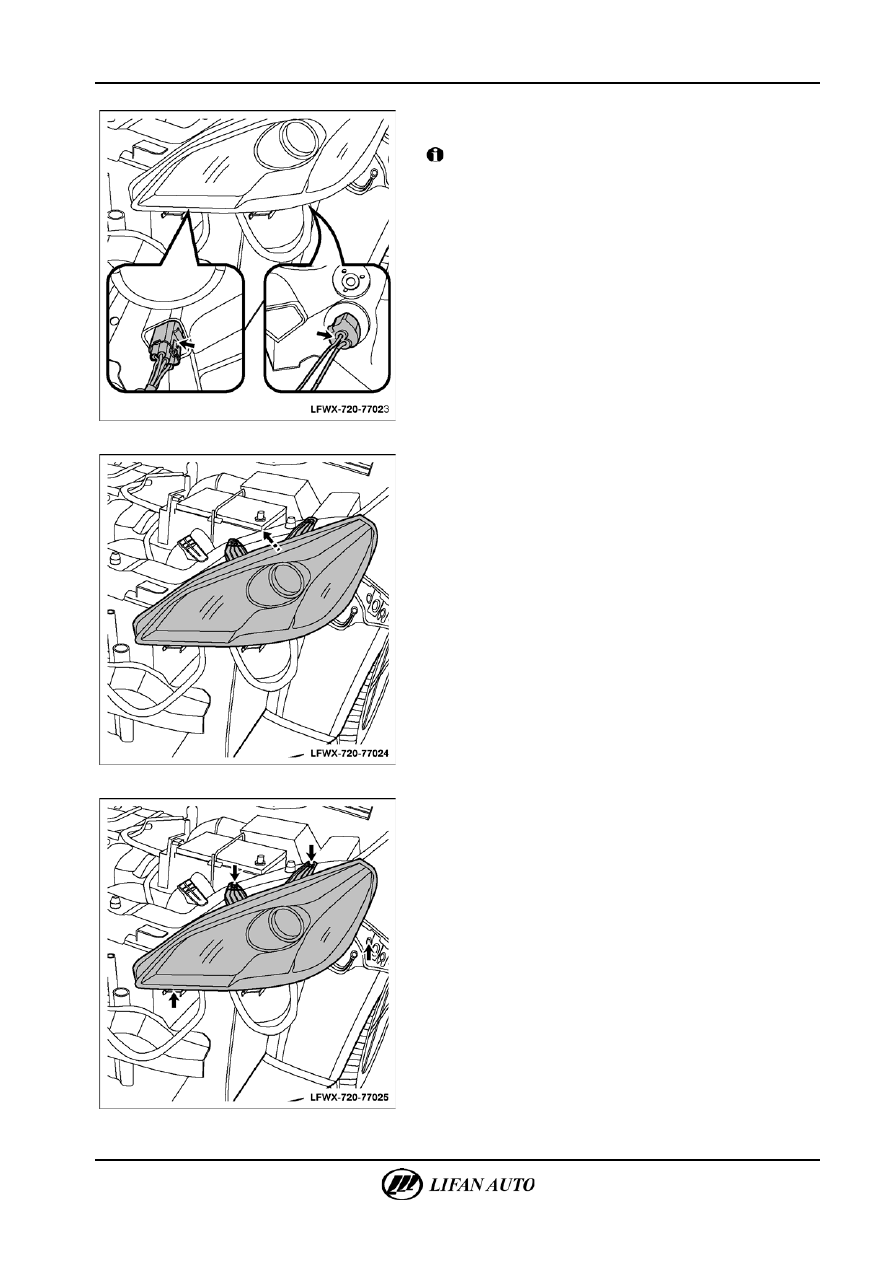

Е.  Подключить соединители фары и сигнала поворота к блок-

фаре.



Внимание

Подключить соединитель. При подключении должен

раздаться характерный щелчок фиксаторов.







Ж.  Выполнить монтаж блок-фары.







З.  Завернуть и затянуть крепежные болты блок-фары.

Момент затяжки: 20-25 Н·м

И.  Выполнить монтаж переднего бампера в сборе.
К.  Подключить отрицательный провод аккумуляторной

батареи.

Л.  Включить фары и убедиться в их нормальной работе.

77-52

Система освещения - Фары







2.

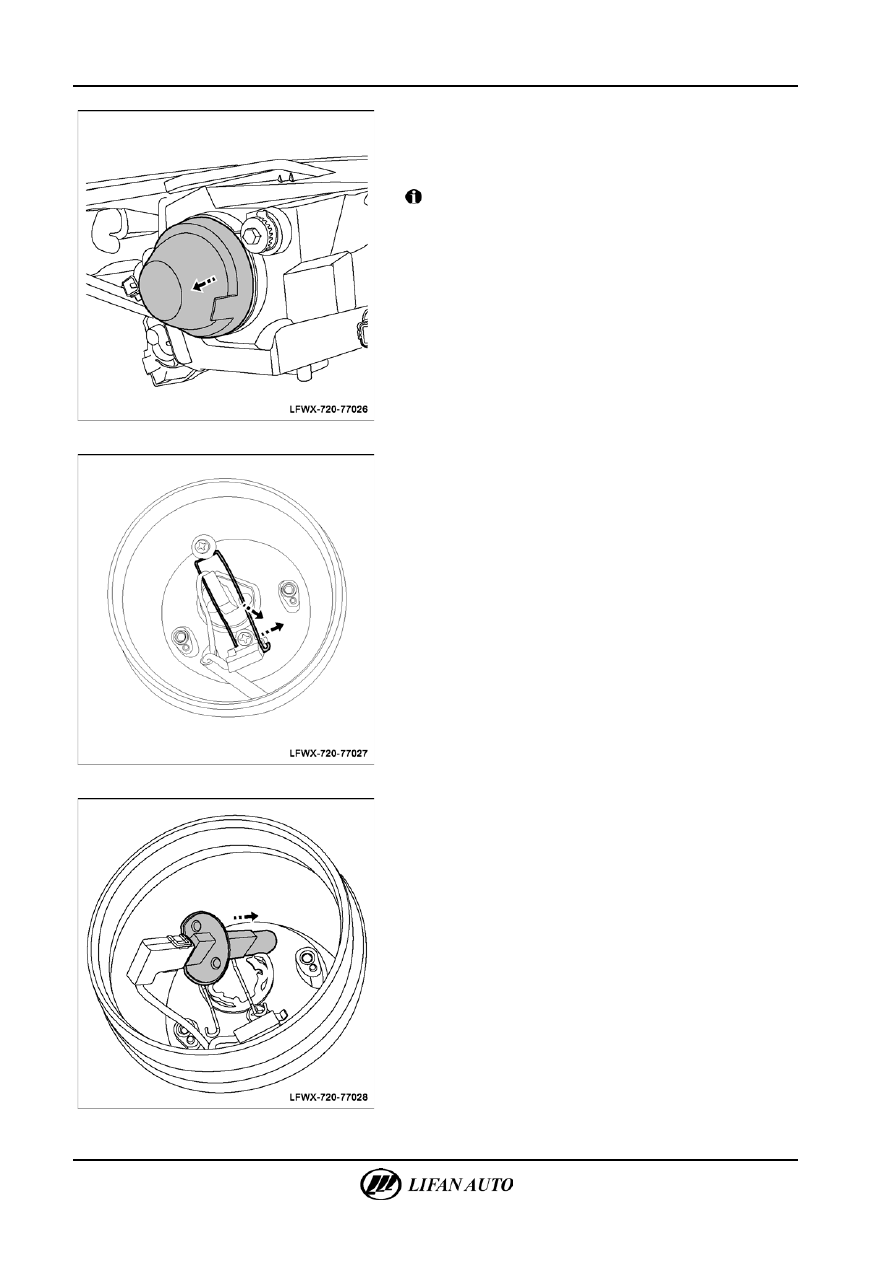

Заменить лампу фары ближнего света.

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

Б.  Снять резиновую крышку с лампы ближнего света.



Внимание

Процедуры замены ламп левой и правой фар ближнего

света аналогичны.







В.  Надавить на пружинный фиксатор с обеих сторон и

вывести из пазов патрона лампы.







Г.  Извлечь лампу из фары ближнего света.



Система освещения — Фары

77-53





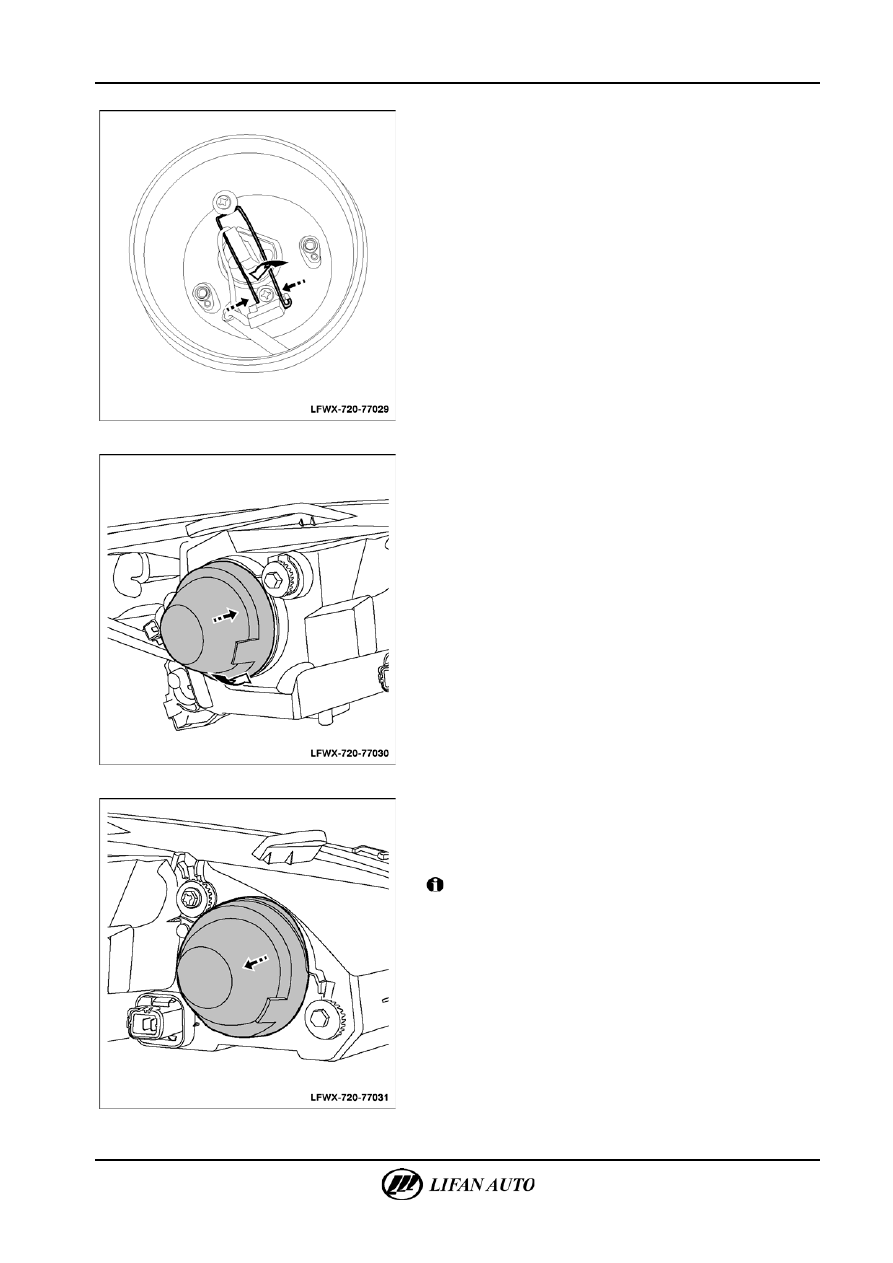

Д.  Установить на место лампу фары ближнего света.

Надавить на пружинный фиксатор с обеих сторон и завести

в пазы патрона лампы; установить патрон лампы на место.







Е.  Установить на место резиновую крышку лампы фары

ближнего света.

Ж.  Подключить отрицательный провод аккумуляторной

батареи.







3.

Заменить лампу фары дальнего света.

А.  Отсоединить отрицательный провод аккумуляторной

батареи.

Б.  Снять резиновую крышку с лампы фары дальнего света.



Внимание

Процедуры замены лампы дальнего света в правой и левой

фарах аналогичны.
