Система звуковой сигнализации и прикуриватель — Система звуковой сигнализации

78-1



Система звуковой сигнализации

Подготовка

1.

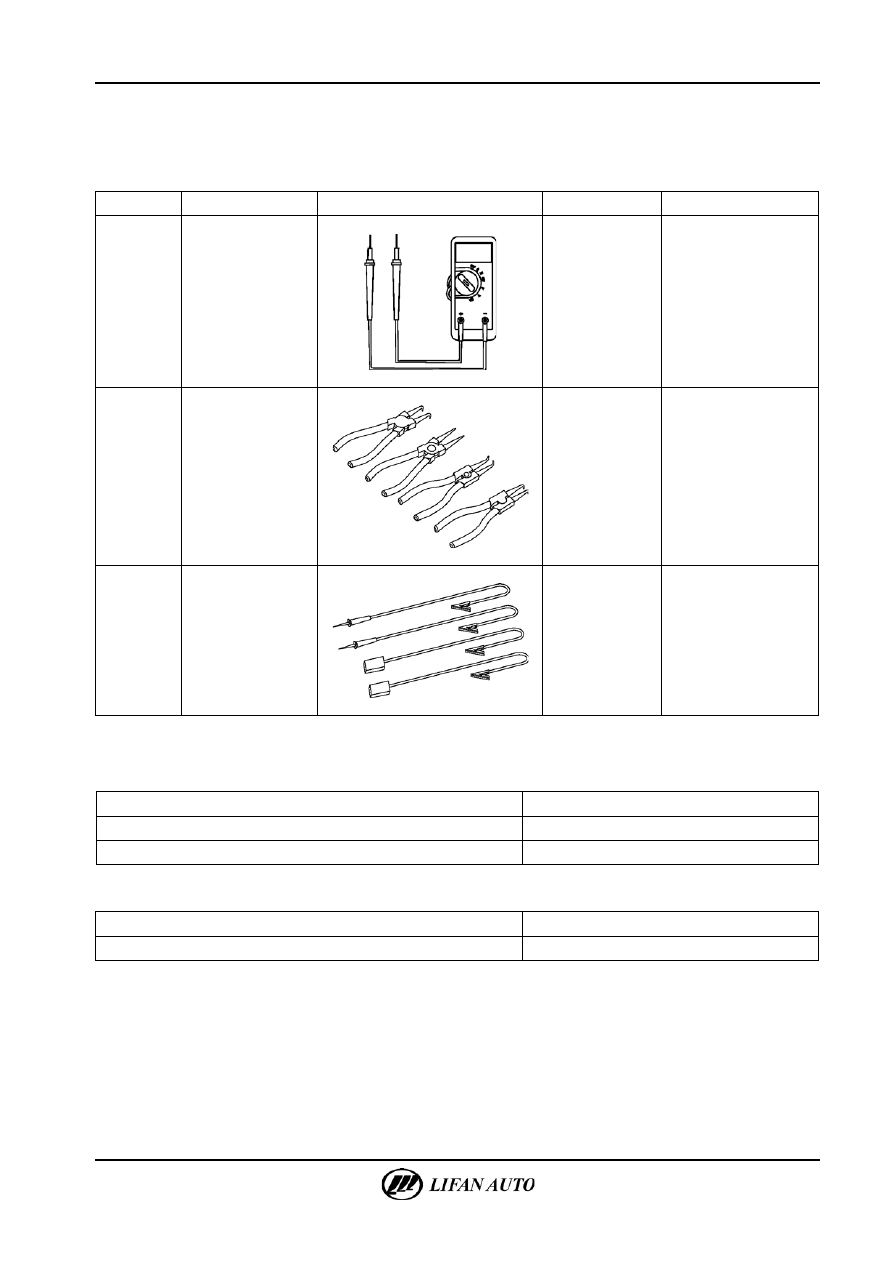

Рекомендуемые инструменты

Поз.

Инструменты

Схематическое изображение

Кол-во

Описание

1

Цифровой мультиметр





Для измерения напряжения

и сопротивления

2

Съемники стопорных

колец





Снятие стопорных колец

подушки безопасности

в салоне

3

Набор проводов





Для проверки цепей



Технические условия выполнения ремонта

1.

Технические характеристики

Электропитание

12

В

Сопротивление высокочастотного звукового сигнала

4

Ом

Сопротивление низкочастотного звукового сигнала

4

Ом



2.

Моменты затяжки

Элемент

Н·м

Болт крепления корпуса звукового сигнала.

20–25

Н·м

78-2

Система звуковой сигнализации и прикуриватель - Система звуковой сигнализации





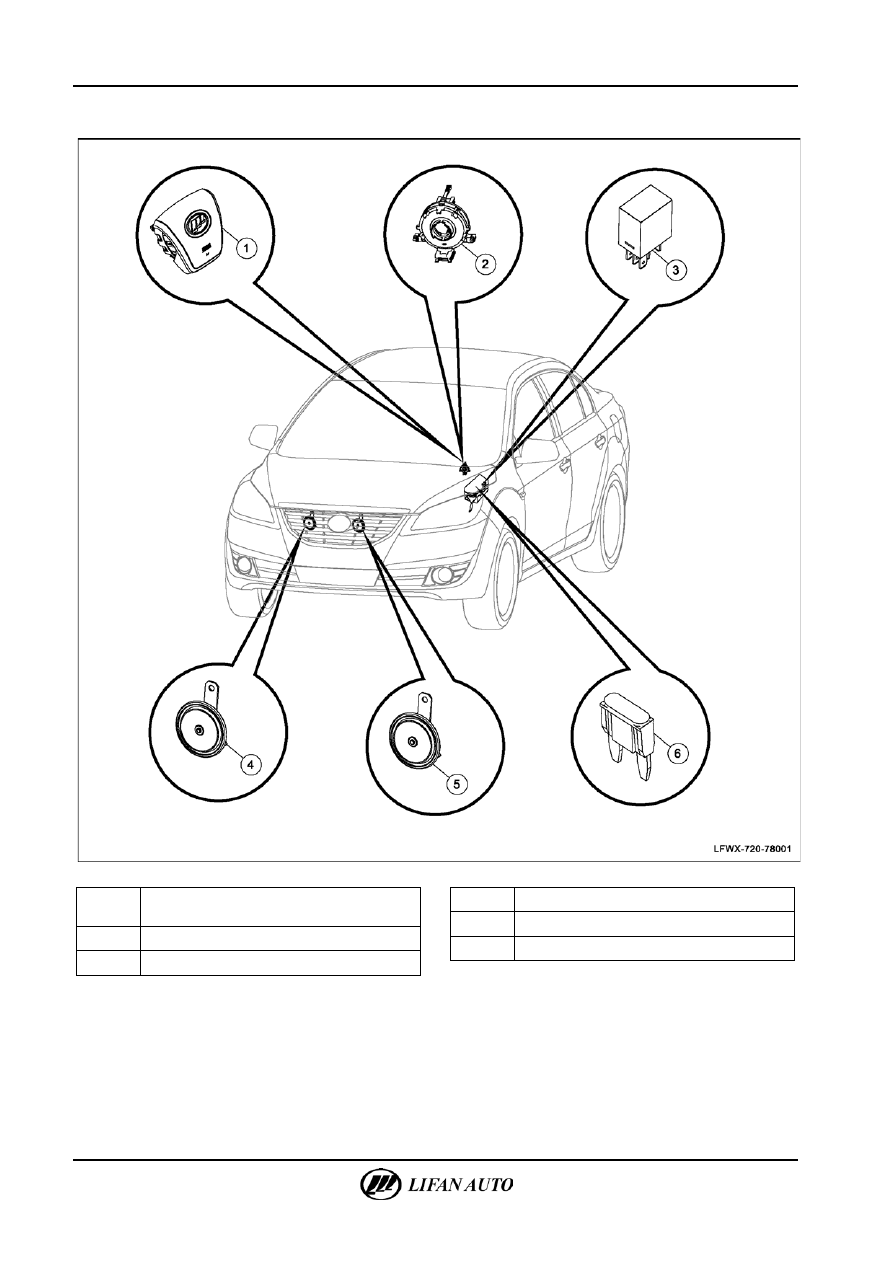

Схема компонентов





1

Выключатель звукового сигнала (подушка

безопасности водителя)

2

Контактная пружина

3

Реле звукового сигнала



4

Звуковой сигнал низкого тона

5

Звуковой сигнал высокого тона

6

Плавкий предохранитель звукового сигнала





Система звуковой сигнализации и прикуриватель — Система звуковой сигнализации

78-3



Схема электрических соединений
