78-8

Система звуковой сигнализации и прикуриватель - Поиск и устранение неисправностей





Звуковой сигнал не выключается

Номер шага

Диагностика

ДА

НЕТ

1

Проверить реле
•

Снять реле RL16 звукового сигнала.

•

Проверить, что реле RL16 звукового сигнала неисправно.

Перейти

к шагу 6

Перейти

к шагу 2

2

Проверить выключатель электрического звукового сигнала
•

Снять подушку безопасности водителя.

•

Проверить, что контакт выключателя звукового сигнала постоянно замкнут.

Перейти

к шагу 7

Перейти

к шагу 3

3

Проверить жгут проводов и разъем (реле электрического звукового сигнала —

контактная пружина)
•

Отсоединить разъем I11 контактной пружины.

•

Проверить целостность цепи между контактом № 2 разъема I06 и контактом

заземления с помощью цифрового мультиметра.

Перейти

к шагу 5

Перейти

к шагу 4

4

Проверить жгут проводов и разъем (реле электрического звукового сигнала —

Сигналы звуковые низкого и высокого тона)
•

Отсоединить разъем U01 низкочастотного звукового сигнала.

•

Используя шкалу измерения напряжения цифрового мультиметра, проверить,

что напряжение между контактом № 1 разъема U01 и заземлением равно

напряжению аккумуляторной батареи.

•

Отсоединить разъем U05 высокочастотного звукового сигнала.

•

Используя шкалу измерения напряжения цифрового мультиметра, проверить,

что напряжение между контактом № 1 разъема U05 и заземлением равно

напряжению аккумуляторной батареи.

Перейти

к шагу 5

Повторить

предыдущие

шаги

5

Проверить электропроводку
•

Отремонтировать или заменить неисправную электропроводку.

Перейти

к шагу 8



6

Заменить реле
•

Установить новое реле с соответствующими характеристиками.

Перейти

к шагу 8



7

Заменить выключатель электрического звукового сигнала
•

Процедура замены выключателя звукового сигнала приводится в руководстве

по ремонту.

Перейти

к шагу 8



8

Убедиться в устранении неисправности. Диагностика выполнена.







Не работает только звуковой сигнал высокого тона

Номер шага

Диагностика

ДА

НЕТ

1

Проверка жгута проводов и разъема (реле электрического звукового

сигнала — сигнал звуковой низкого тона)
•

Отсоединить разъем U05 высокочастотного звукового сигнала.

•

Нажать на выключатель звукового сигнала и, используя шкалу измерения

напряжения цифрового мультиметра, проверить, что напряжение между

контактом № 1 разъема U05 и заземлением равно напряжению

аккумуляторной батареи.

Перейти

к шагу 2

Перейти

к шагу 4

2

Проверка жгута проводов и разъема (от звукового сигнала высокого тона на

заземление)
•

Отсоединить разъем U06 высокочастотного звукового сигнала.

•

Используя шкалу измерения сопротивления цифрового мультиметра,

проверить, что сопротивление между контактом № 1 разъема U06

и заземлением меньше 2 Ом.

Перейти

к шагу 3

Перейти

к шагу 4

3

Замена высокочастотного звукового сигнала
•

Процедура замены высокочастотного звукового сигнала приводится

в руководстве по ремонту.

Перейти

к шагу 5



4

Проверка электропроводки
•

Отремонтировать или заменить неисправную электропроводку.

Перейти

к шагу 5





Система звуковой сигнализации и прикуриватель — Поиск и устранение неисправностей

78-9



5

Убедиться в устранении неисправности. Диагностика выполнена.







Не работает только звуковой сигнал низкого тона

Номер шага

Диагностика

ДА

НЕТ

1

Проверка жгута проводов и разъема (реле электрического звукового

сигнала — сигнал звуковой низкого тона)
•

Отсоединить разъем U01 низкочастотного звукового сигнала.

•

Нажать на выключатель звукового сигнала и, используя шкалу измерения

напряжения цифрового мультиметра, проверить, что напряжение между

контактом № 1 разъема U01 и заземлением равно напряжению

аккумуляторной батареи.

Перейти

к шагу 2

Перейти

к шагу 4

2

Проверка жгута проводов и разъема (от звукового сигнала низкого тона на

заземление)
•

Отсоединить разъем U02 высокочастотного звукового сигнала.

•

Используя шкалу измерения сопротивления цифрового мультиметра,

проверить, что сопротивление между контактом № 1 разъема U02

и заземлением меньше 2 Ом.

Перейти

к шагу 3

Перейти

к шагу 4

3

Замена низкочастотного звукового сигнала
•

Процедура замены низкочастотного звукового сигнала приводится

в руководстве по ремонту.

Перейти

к шагу 5



4

Проверка электропроводки
•

Отремонтировать или заменить неисправную электропроводку.

Перейти

к шагу 5



5

Убедиться в устранении неисправности. Диагностика выполнена.





78-10

Система звуковой сигнализации и прикуриватель - Корпус звукового сигнала





Корпус звукового сигнала

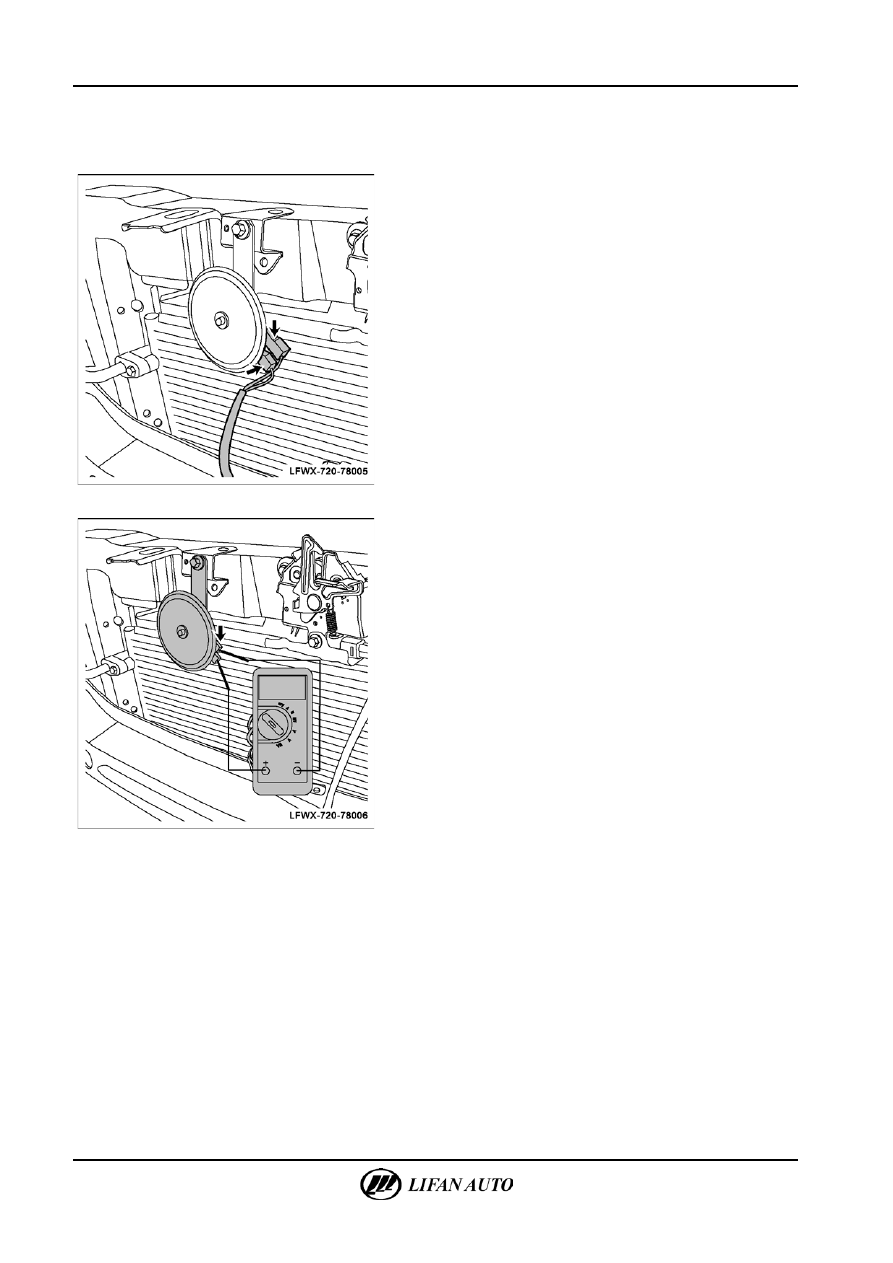

Проверка



1.

Открыть капот.

2.

Снять передний бампер.

3.

Отсоединить разъем от звукового сигнала.







4.

Проверить звуковой сигнал

А.  Используя шкалу 200 Ом цифрового мультиметра,

замерить сопротивление между двумя контактами

звукового сигнала.
Сопротивление: целостность цепи

Б.  Или подключить контакты звукового сигнала

соответственно к положительному и отрицательному

контакту аккумуляторной батареи.
Сигнал: слышен звуковой сигнал

△ Сов

е

т



При отсутствии целостности цепи между двумя контактами

звукового сигнала или в случае отсутствия слышимого сигнала

звуковой сигнал должен быть заменен.



Система звуковой сигнализации и прикуриватель — Корпус звукового сигнала

78-11



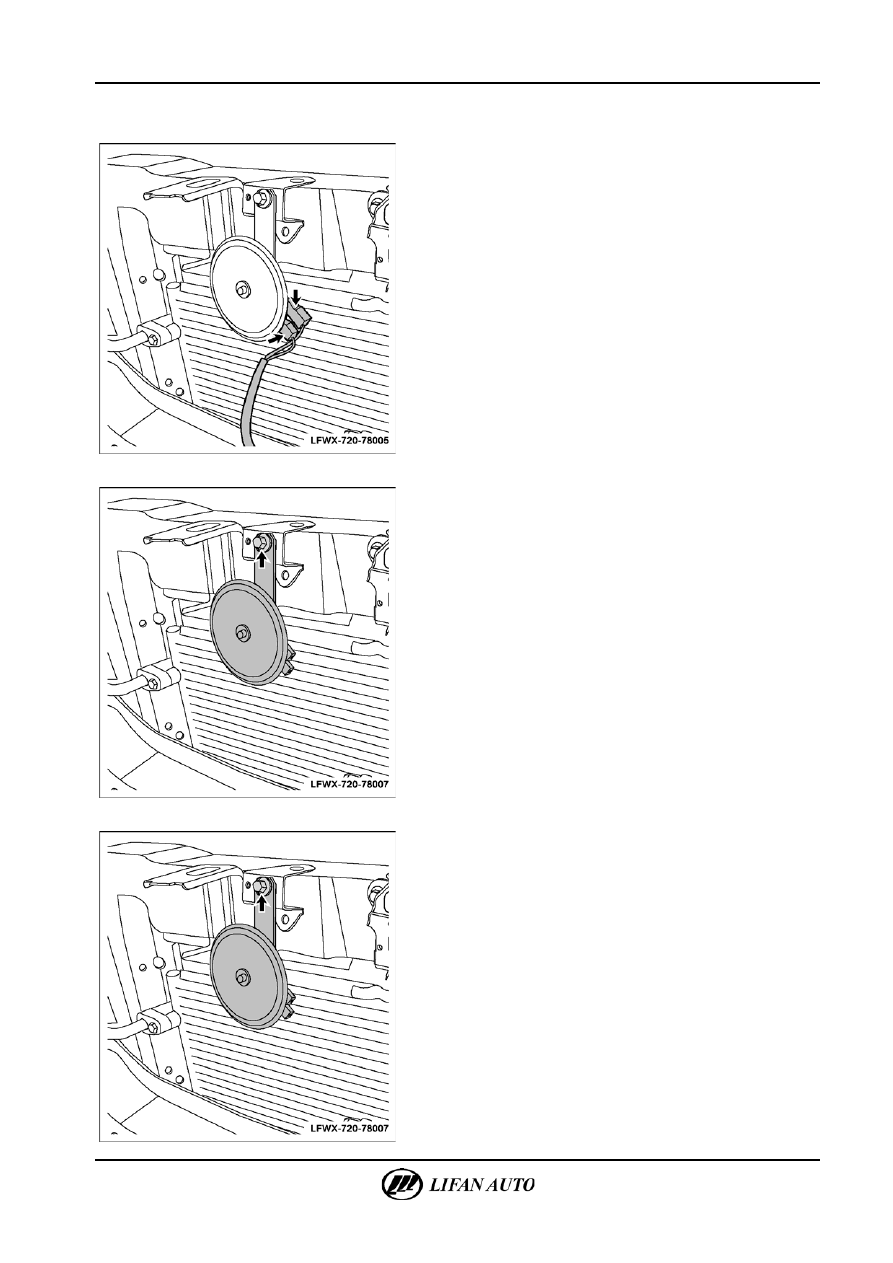

Замена



1.

Открыть капот.

2.

Снять передний бампер.

3.

Снять звуковой сигнал.

А.  Отключить разъем от звукового сигнала.







Б.  Отвернуть крепежный болт звукового сигнала.
В.  Снять звуковой сигнал.







4.

Установить звуковой сигнал.

А.  Установить звуковой сигнал. Затянуть крепежный болт.

Момент затяжки: 20–25 Н·м
