76-2

Система помощи при парковке задним ходом - Система помощи при парковке задним ходом





Технические условия выполнения ремонта

1.

Технические характеристики

Измерительное расстояние

0,3-1,5

м

Номинальное напряжение датчика парктроника

12

В

Рабочее напряжение датчика парктроника

9-16

В



2.

Моменты затяжки

Элемент

Н·м

Выключатель света заднего хода

44-49





Система помощи при парковке задним ходом — Система помощи при парковке задним ходом

76-3



Меры предосторожности

1.

Функция обнаружения может быть в нерабочем состоянии при следующих условиях

А.  Задний датчик парктроника залеплен грязью, снегом и т. д. Функция обнаружения может быть восстановлена

очисткой датчика.

Б.  Задний датчик парктроника замерз. Функция обнаружения может быть восстановлена после очистки датчика.
В.  Задний датчик парктроника закрыт чем-либо.
Г.  Если индикация отказа произошла при холодной погоде, препятствие не может быть обнаружено задним

радарным датчиком.



2.

На диапазон дальности обнаружения могут повлиять следующие условия

А.  Задний датчик парктроника залеплен грязью, снегом и т. д.
Б.  Транспортное средство находится в местности с экстремальными климатическими условиями.


3.

Сбой при обнаружении вероятен при следующих условиях

А.  При движении по дорогам с изношенным полотном, дорогам без покрытия или по высокой траве.
Б.  Наличие поблизости источников сильного звука, таких как автомобильные сирены, громкие мотоциклетные

двигатели, срабатывание пневматических тормозов грузовиков. Или ультразвуковая волна от радарных датчиков

находящихся рядом других транспортных средств.

В.  Сильный дождь или попадание капель воды на датчик.
Г.  Чрезмерный угол наклона транспортного средства.
Д.  На транспортном средстве установлены дополнительные защитные устройства или радиоантенна.
Е.  Задний датчик парктроника залеплен грязью, снегом и т. д.
Ж.  Транспортное средство движется вдоль высоких бордюров или угловых выступов.


4.

Задний датчик парктроника может не обнаруживать некоторые объекты

А.  Тонкие объекты, такие как провода или тросы.
Б.  Поглощающие ультразвук материалы, такие как хлопок или снег.
В.  Объекты с острыми кромками.
Г.  Короткие или маленькие объекты.
Д.  Подвешенные на значительном расстоянии от земли объекты.


5.

Прочие меры предосторожности

А.  Задним радарным датчиком не обнаруживаются объекты, которые находятся под бампером (так же как мелкие

или тонкие объекты).

Б.  Задним радарным датчиком могут не обнаруживаться близкорасположенные препятствия.
В.  Выпавшими или поврежденными задними радарными датчиками препятствия могут не обнаруживаться.

76-4

Система помощи при парковке задним ходом - Система помощи при парковке задним ходом





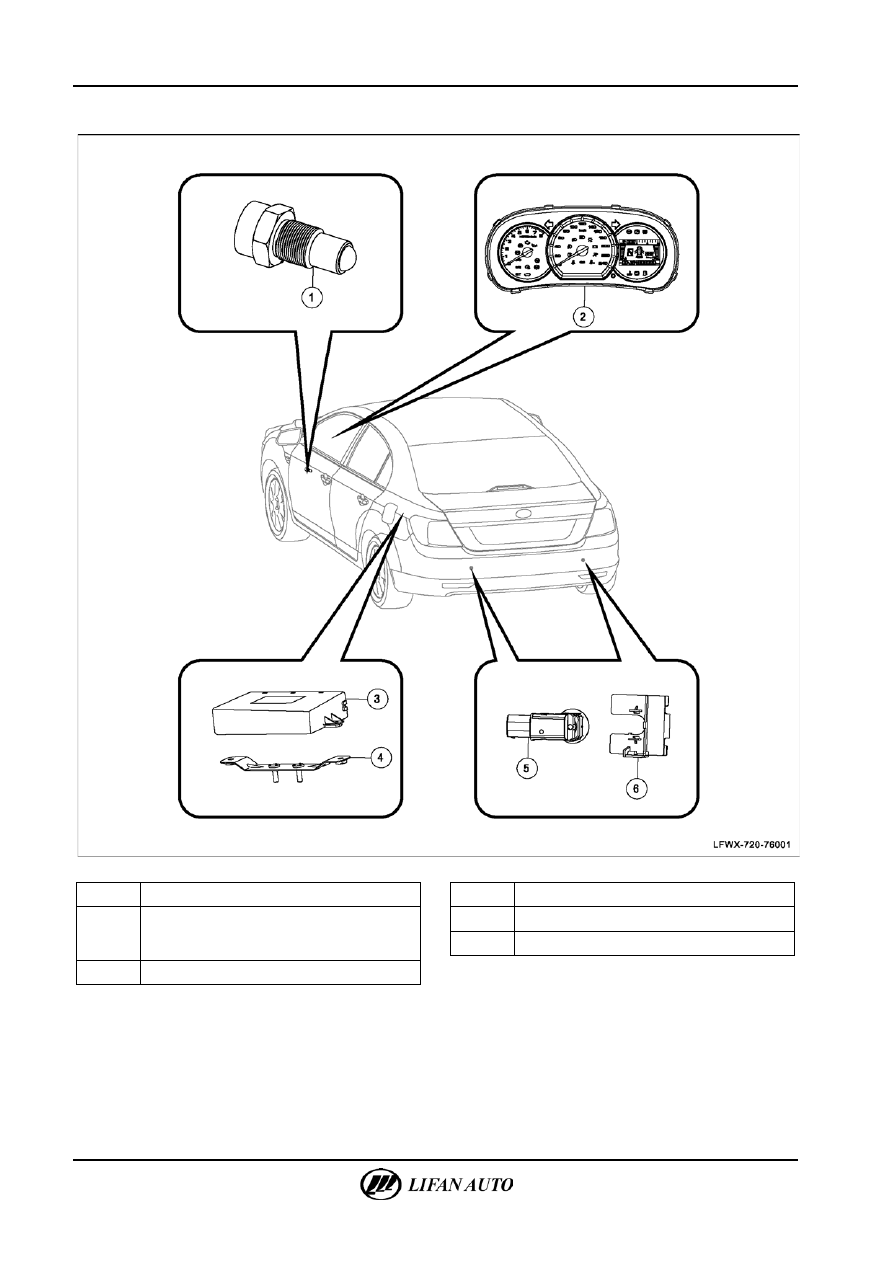

Схема компонентов





1

Выключатель света заднего хода

2

Комбинация приборов (предупредительный

зуммер расстояния до расположенных сзади

объектов и многофункциональный дисплей)

3

RBCM (контроллер парктроника)



4

Кронштейн RBCM

5

Датчик парктроника

6

Монтажный кронштейн датчика парктроника





Система помощи при парковке задним ходом — Система помощи при парковке задним ходом

76-5



Описание системы

1.

Общие сведения
Система помощи при парковке задним ходом LIFAN 720 является системой контроля транспортного средства,

принцип обнаружения которой основан на отражении ультразвуковых волн. Им испускаются и получаются

сигналы через два датчика ультразвукового радара заднего хода, установленных на задней части транспортного

средства, и информация обратной связи поступает на контроллер (RBCM), которым вычисляется расстояние

до препятствия путем сравнения времени возврата сигнала и подается соответствующий расстоянию между

препятствием и транспортным средством звуковой сигнал для предупреждения водителя, чем повышается

комфортность и обеспечивается безопасность транспортного средства при движении задним ходом.



2.

Функция компонента

Детали и узлы

Назначение

Датчик парктроника

Определяет расстояние между транспортным средством и препятствием

Зуммер расстояния

Служит для подачи звукового сигнала, соответствующего расстоянию

до препятствия

Экран многофункционального дисплея

1.

Служит для отображения препятствия и приблизительного расстояния

между препятствием и транспортным средством.

2.

Служит для информирования водителя о неисправности

ультразвукового датчика, если он покрыт слоем льда или грязи.

Контроллер парктроника (RBCM)

1. Служит для определения расстояния от транспортного средства до

препятствия по полученному от ультразвукового датчика сигналу и для

отправки информации на многофункциональный дисплей.

2.

Производит подачу соответствующего расстоянию звукового сигнала.

Выключатель света заднего хода

Отправляет сигнал включения заднего хода на контроллер парктроника
(RBCM).



3.

Функция самопроверки контроллера парктроника

А.  Включить зажигание.
Б.  Включить заднюю передачу, после чего контроллером парктроника (RBCM) будет произведена самопроверка.

•

Если парктроник находится в исправном состоянии, индикатор заднего хода и зуммер будут работать

в обычном режиме. Необходимо проехать в течение 0,8 ± 0,2 с.

•

Если система парктроника не функционирует должным образом, это указывает на то, что лампы света

заднего хода и зуммер в неисправном состоянии.



4.

Диапазон дальности обнаружения датчика парктроника

А.  Когда расстояние обнаружения S > 1,5 м, три сектора не высвечиваются.
Б.  Когда расстояние обнаружения 1 м < S ≤ 1,5 м, высвечивается наиболее дальний сектор. (Звуковой сигнал

подается с интервалом 1 с.)

В.  Когда расстояние обнаружения 0,5 м < S ≤ 1 м, высвечиваются средний и дальний секторы. (Звуковой сигнал

подается с интервалом 0,5 с.)

Г.  Когда расстояние обнаружения S < 0,5 м, высвечиваются все три сектора. (Звуковой сигнал подается

непрерывно.) Высота испытания: ок. 528 мм.
