Lifan 720 / Cebrium. Руководство - часть 277

75-30

Система информирования водителя - Центральный дисплей







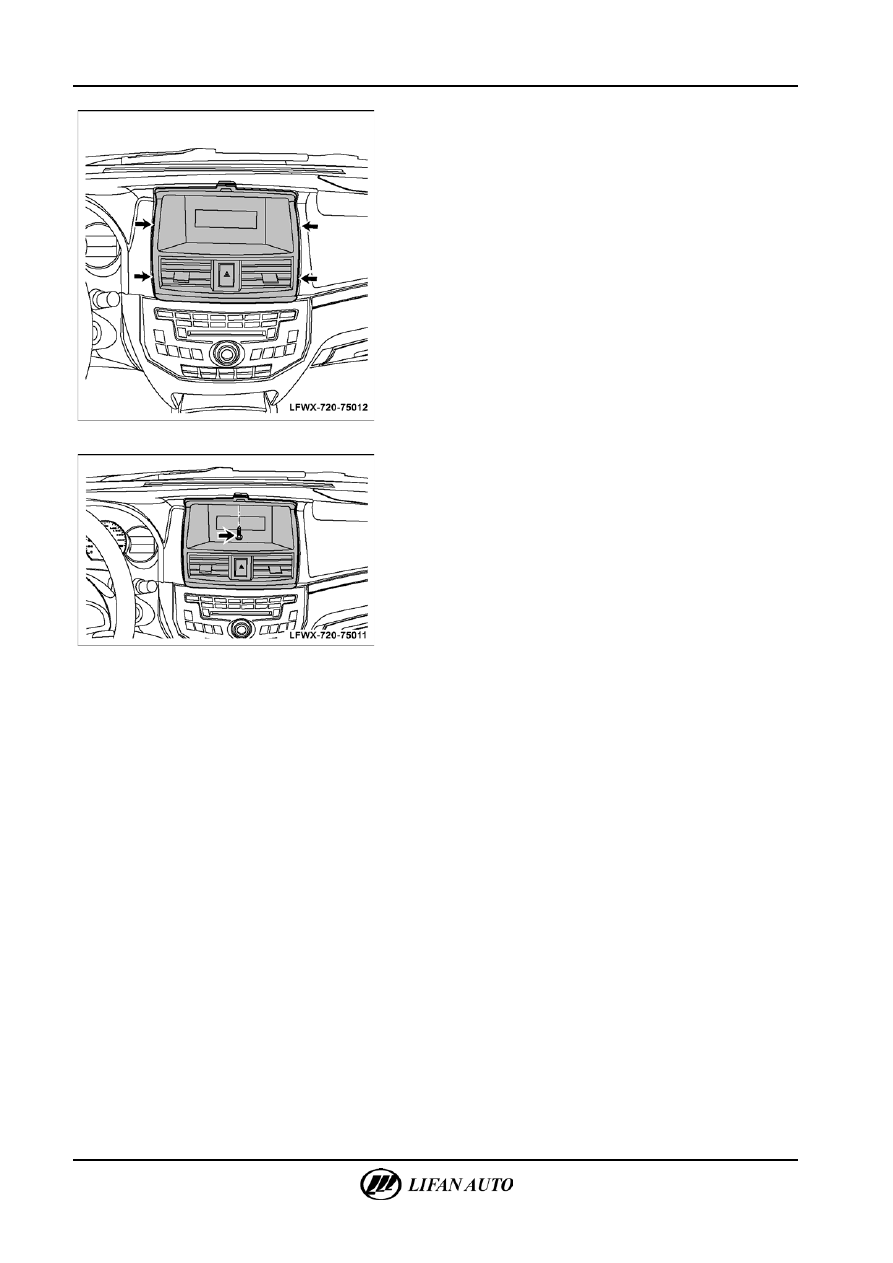

Б.  Установить панель центрального сопла.







В.  Затянуть крепежные винты центрального сопла.

Момент затяжки: 5-6 Н·м

6.

Присоединить отрицательный провод аккумуляторной батареи.

7.

Включить аудиосистему или систему кондиционирования воздуха.

8.

Убедиться в нормальной работе центрального дисплея.







Система помощи при парковке

задним ходом



Система помощи при парковке задним

ходом ........................................................................ 76-1

Подготовка ......................................................... 76-1



Технические условия выполнения

ремонта ............................................................... 76-2



Меры предосторожности .................................. 76-3



Схема компонентов ........................................... 76-4



Описание системы ............................................. 76-5



Схема электрических соединений .................... 76-6



Выводы соединителей ....................................... 76-7



Проверка без демонтажа ................................... 76-8



Поиск и устранение неисправностей................ 76-10



Таблица признаков неисправностей............... 76-10



Неполное рабочее состояние системы ........... 76-11



Неисправность системы самопроверки ......... 76-12



Система будет работать без включения

передачи заднего хода ..................................... 76-13



Система не работает при включении

задней передачи (при этом лампы света

заднего хода загораются) ................................ 76-14



Ненормальное отображение дисплея и

звуки .................................................................. 76-15



Выключатель света заднего хода ...................... 76-16



Проверка ........................................................... 76-16



Замена ............................................................... 76-16



Датчик парктроника ........................................... 76-18



Проверка ........................................................... 76-18



Замена ............................................................... 76-19





















Система помощи при парковке задним ходом — Система помощи при парковке задним ходом

76-1



Система помощи при парковке задним ходом

Подготовка

1.

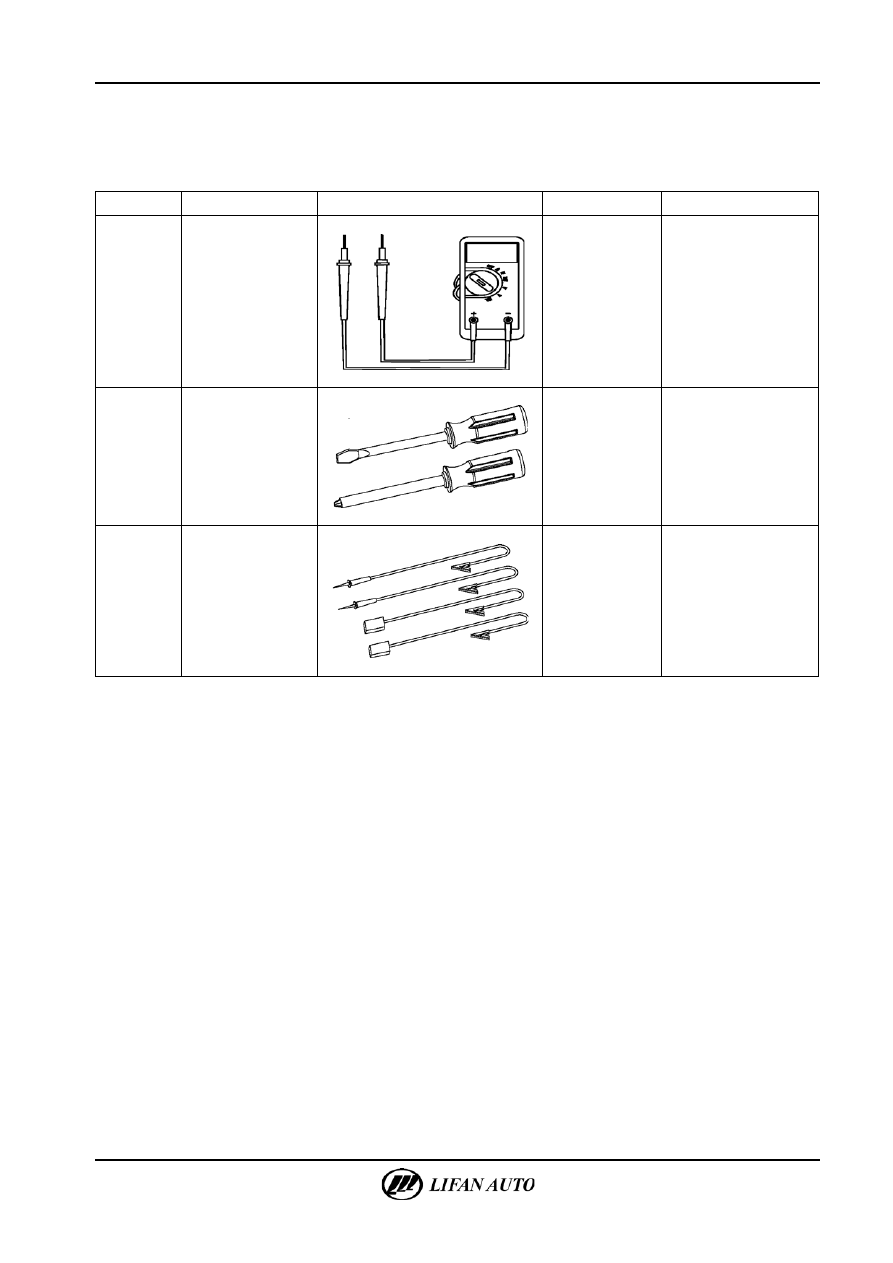

Рекомендуемые инструменты

Поз.

Инструмент

Схематическое изображение

Кол-во

Описание

1

Цифровой мультиметр





Для измерения напряжения

и сопротивления

2

Отвертка





Выкручивание винтов

монтажного кронштейна

датчика парктроника

3

Набор проводов





Для испытания цепей
