75-22
Система информирования водителя - Поиск и устранение неисправностей
4
Выполнить проверку на наличие обрыва в цепи массы
•
Выключить зажигание.
•
Отключить соединитель U16 датчика контрольной лампы уровня тормозной
жидкости.
•
С помощью цифрового мультиметра, переключив его в режим измерения
сопротивления, убедиться, что сопротивление между выводом 2
соединителя U16 и массой меньше 2 Ом.
Перейти
к шагу 5
Перейти
к шагу 7
5
Проверить датчик контрольной лампы уровня тормозной жидкости
•
При низком уровне тормозной жидкости (ниже метки MIN) убедиться, что
сопротивление между выводами 1 и 2 соединителя датчика контрольной
лампы уровня тормозной жидкости и массой меньше 2 Ом, переключив
цифровой мультиметр в режим измерения сопротивления.
•
При нормальном уровне тормозной жидкости (между метками MIN и MAX)
убедиться, что сопротивление между выводами 1 и 2 соединителя датчика
контрольной лампы уровня тормозной жидкости и массой больше 1 МОм,
переключив цифровой мультиметр в режим измерения сопротивления.
Перейти
к шагу 6
Перейти
к шагу 7
6

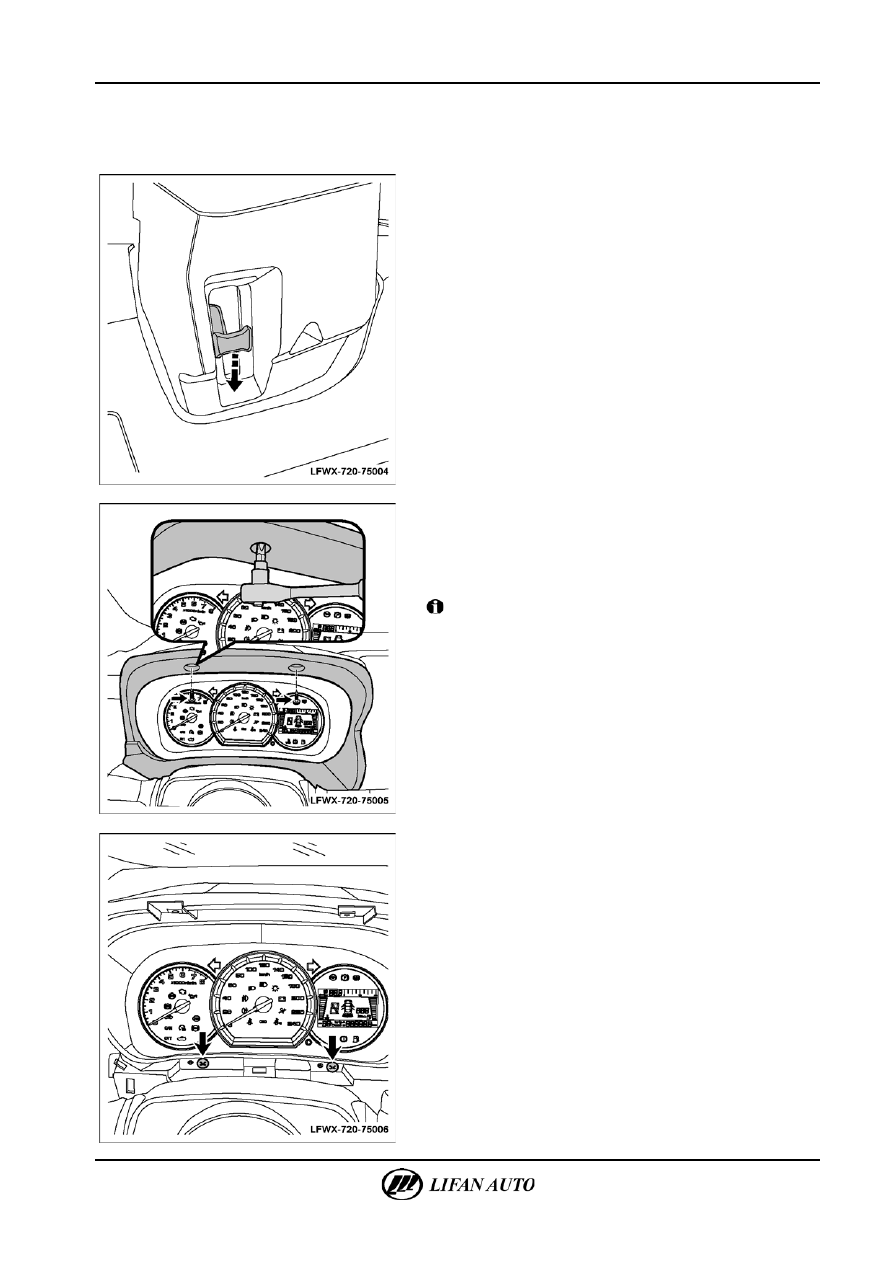

Заменить комбинацию приборов
•
Заменить комбинацию приборов в соответствии с руководством по ремонту.
Перейти
к шагу 9
7
Проверить электропроводку
•
Отремонтировать или заменить неисправную электропроводку.
Перейти
к шагу 9
8
Заменить датчик контрольной лампы уровня тормозной жидкости
•
Для замены датчика контрольной лампы уровня тормозной жидкости следует
использовать процедуры по техническому обслуживанию, приведенные
в руководстве по ремонту.
Перейти
к шагу 9
9
Убедиться, что неисправность устранена. Диагностика завершена.
Сигнализатор непристегнутого ремня безопасности переднего пассажира
не загорается или горит постоянно
Номер шага
Диагностика
ДА
НЕТ
1
Проверить систему
•
Убедиться в исправном состоянии цепи питания.
•
Проверить загорается ли и гаснет соответствующим образом сигнализатор
непристегнутого ремня безопасности водителя.
Перейти
к шагу 2
2
Выполнить проверку на отсутствие короткого замыкания на массу
в сигнальной цепи
•
Выключить зажигание.
•
Отключить соединитель I28 датчика ремня безопасности водителя.
•
С помощью цифрового мультиметра, переключив его в режим измерения
сопротивления, убедиться, что сопротивление между выводом 1
соединителя U16 и массой больше 1 МОм.
Перейти
к шагу 3
Перейти
к шагу 7
3
Выполнить проверку на отсутствие обрыва сигнальной цепи
•
Выключить зажигание.
•
Отключить соединитель I28 датчика ремня безопасности водителя
и соединитель I14 комбинации приборов.
•
С помощью цифрового мультиметра, переключив его в режим измерения
сопротивления, убедиться, что сопротивление между выводом 7
соединителя I28 и выводом 7 соединителя I14 меньше 2 Ом.
Перейти
к шагу 4
Перейти
к шагу 7
4
Выполнить проверку на наличие обрыва в цепи массы
•
Выключить зажигание.
•
Отключить соединитель I28 датчика ремня безопасности водителя.
•
С помощью цифрового мультиметра, переключив его в режим измерения
сопротивления, убедиться, что сопротивление между выводом 2
соединителя I28 и массой меньше 2 Ом.
Перейти
к шагу 5
Перейти
к шагу 7
