75-26

Система информирования водителя - Комбинация приборов







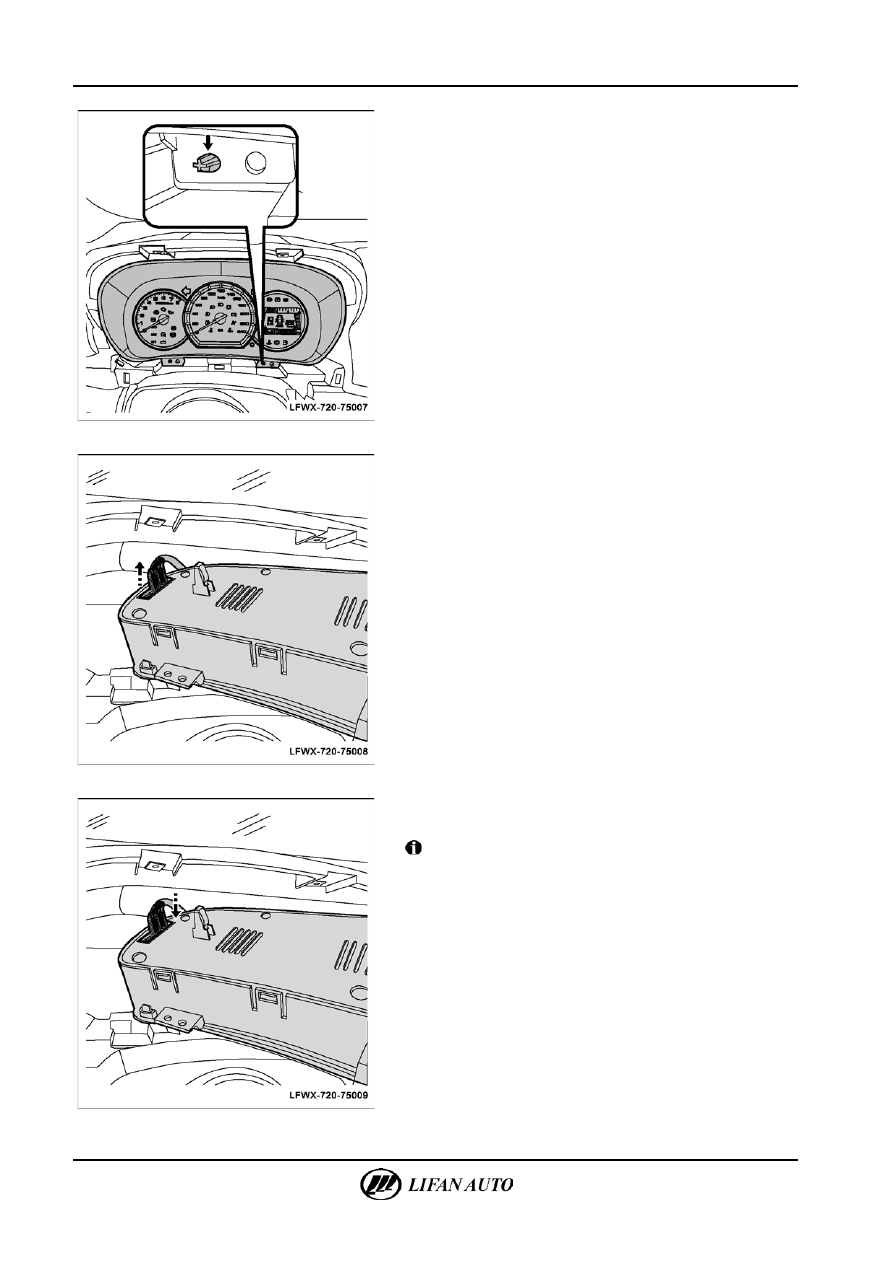

Б.  Демонтировать комбинацию приборов в сборе.
△ Сов

е

т



Крепление комбинации приборов осуществляется двумя

винтами, и ее демонтаж должен производиться

в горизонтальном направлении.







В.  Повернуть комбинацию приборов в правую сторону

для получения доступа к соединителю.

Г.  Отключить соединитель комбинации приборов.
Д.  Демонтировать комбинацию приборов в сборе.







5.

Выполнить монтаж комбинации приборов в сборе.

А.  Подключить соединитель комбинации приборов.



Внимание

При подключении соединителя к динамику должен быть

слышен характерный щелчок. Это указывает, что

подключение выполнено должным образом.



Система информирования водителя — Комбинация приборов

75-27





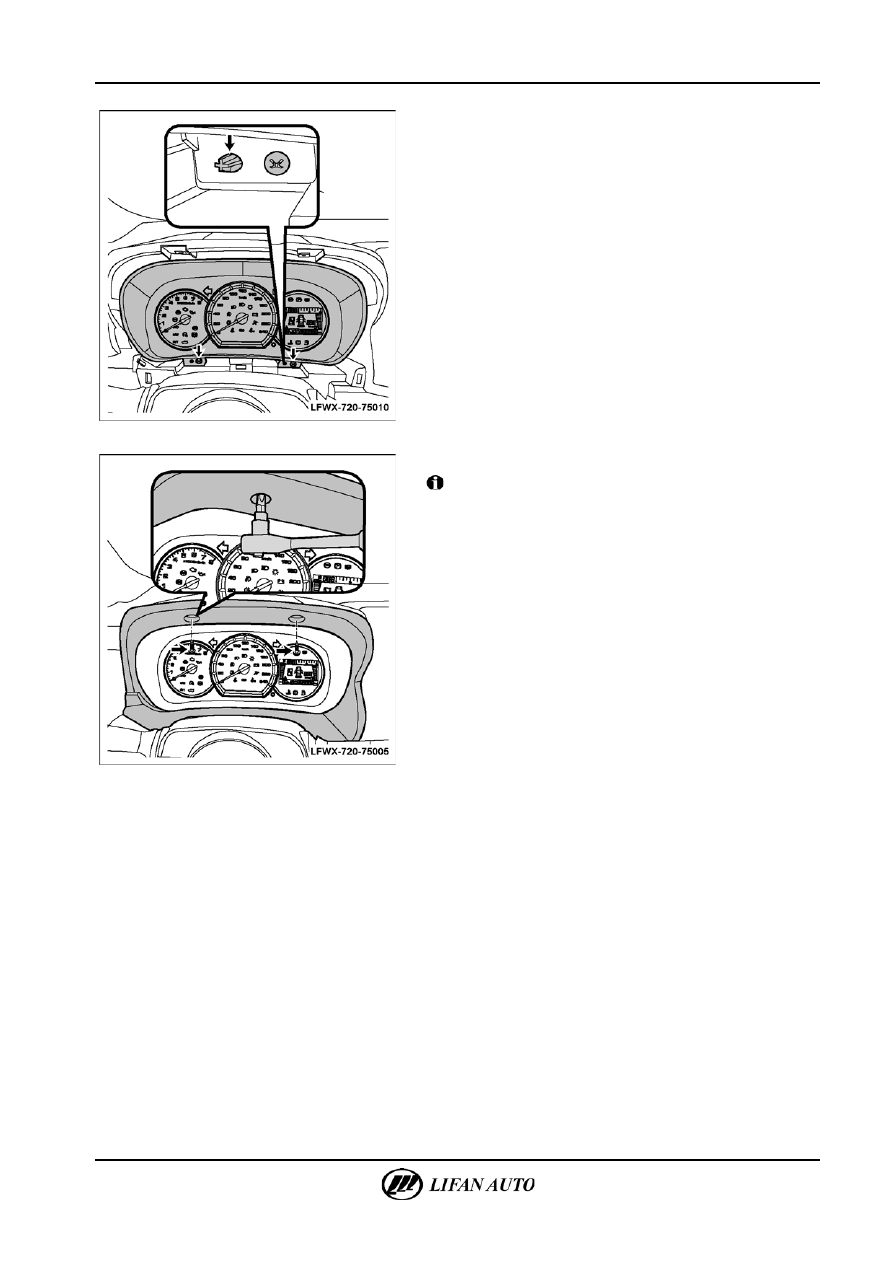

Б.  Установить комбинацию приборов в сборе на место.
△ Сов

е

т



Уложить на место жгут проводов за комбинацией приборов.

Вставить установочные выступы в отверстия.
В.  Завернуть крепежные винты комбинации приборов.

Момент затяжки: 5-6 Н·м







Г.  Установить на место крышку панели приборов.



Внимание

Установить на место облицовку комбинации приборов.
Д.  Завернуть винты крепления облицовки комбинации

приборов.
Момент затяжки: 5-6 Н·м

6.

Отрегулировать рулевое колесо.

7.

Присоединить отрицательный провод аккумуляторной батареи.

8.

Включить зажигание для проверки работы комбинации приборов.

75-28

Система информирования водителя - Центральный дисплей





Центральный дисплей

Замена



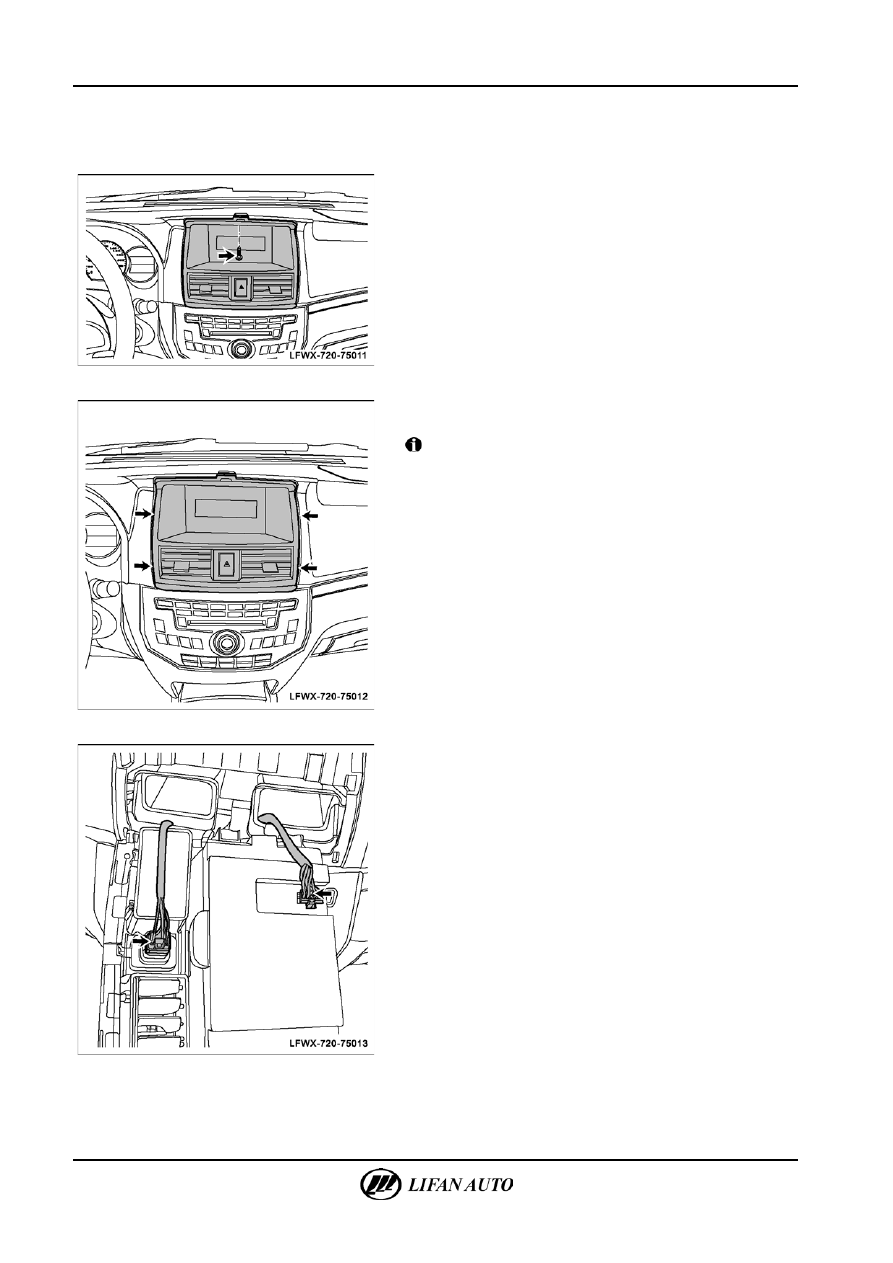

1.

Отсоединить отрицательный провод аккумуляторной

батареи.

2.

Демонтировать центральное сопло.

А.  Вывернуть винты крепления центрального сопла.







Б.  Удалить центральное сопло с помощью отвертки для

винтов и шурупов с прямым шлицем.



Внимание

Для предотвращения повреждения панели приборов

рабочую часть инструмента необходимо обернуть

изоляционной лентой.







В.  Отключить соединитель.
△ Сов

е

т



Выполнить проверку общего состояния соединителя и его

выводов.
Г.  Удалить центральное сопло.



Система информирования водителя — Центральный дисплей

75-29





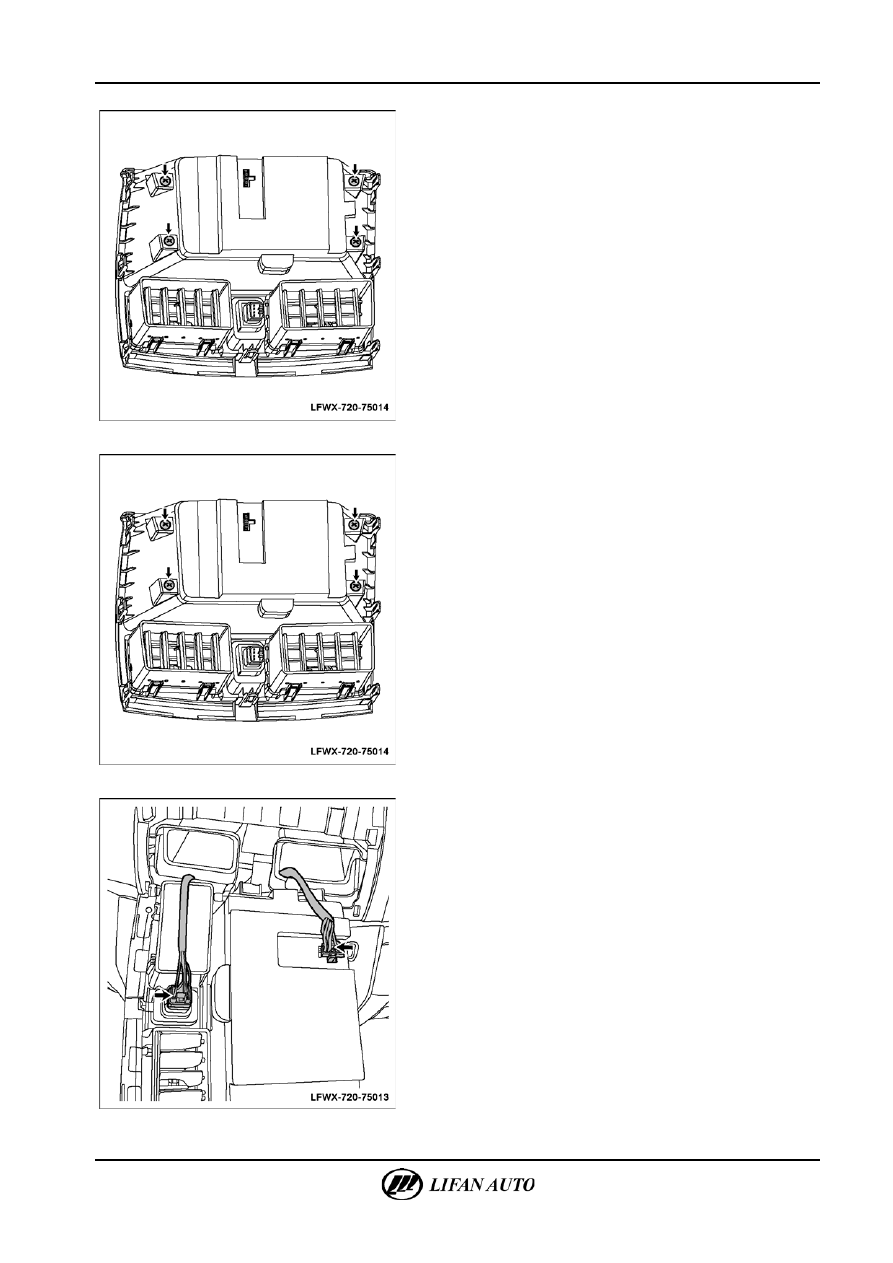

3.

Демонтировать центральный дисплей.

А.  Вывернуть крепежные винты корпуса дисплея с помощью

отвертки для винтов и шурупов с крестообразным шлицем.

Б.  Удалить центральный дисплей.







4.

Установить центральный дисплей.

А.  Установить центральный дисплей на панель центрального

сопла.

Б.  Затянуть крепежные винты центрального дисплея.

Момент затяжки: 5-6 Н·м







5.

Установить центральное сопло.

А.  Подключить соединитель.
