Система информирования водителя - Поиск и устранение неисправностей

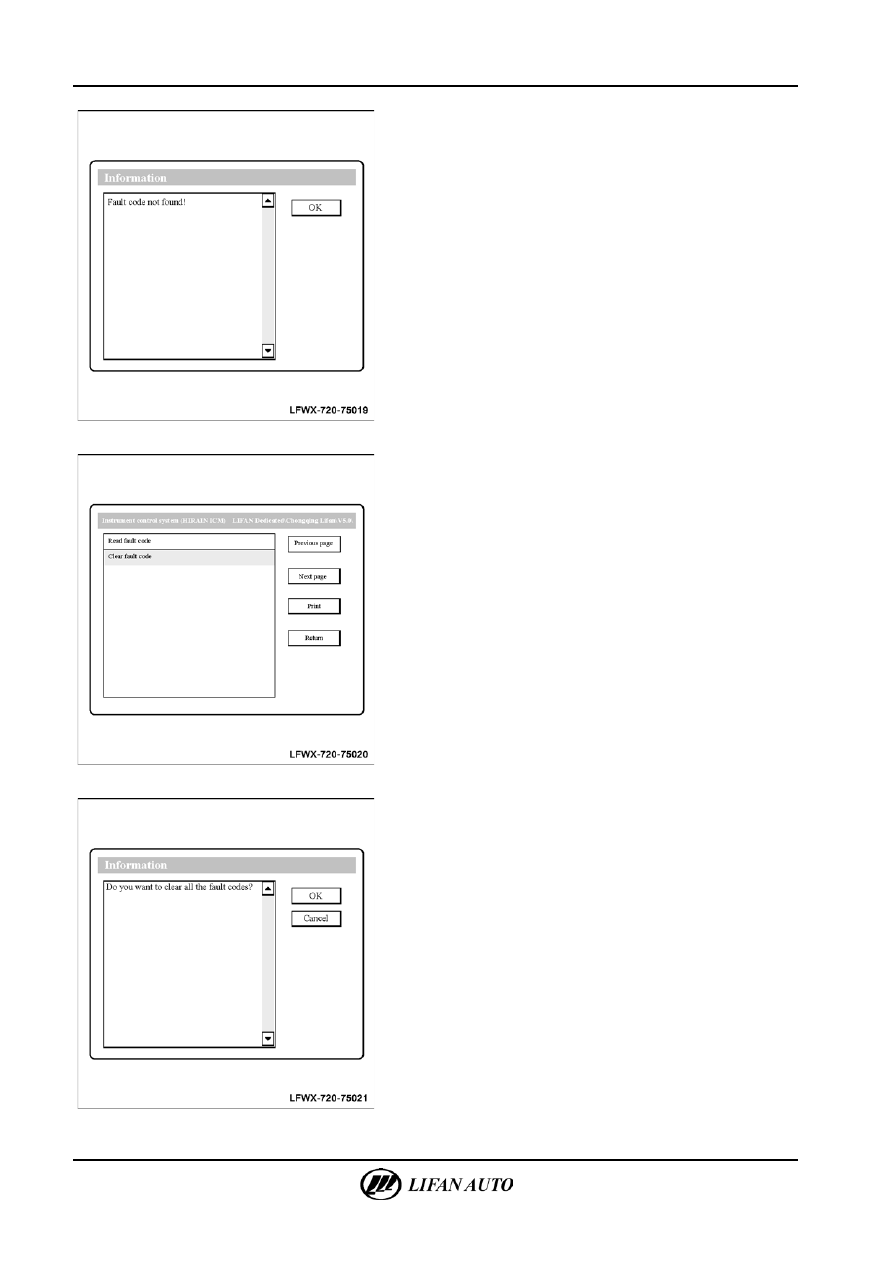

З.  Если код неисправности не обнаружен, выбрать «OK»

для возврата.







2.

Стереть коды неисправности.

А.  Нажать «Clear DTC» (Стереть DTC) для удаления кода

неисправности.







Б.  Выбрать «OK» для удаления кодов неисправности.



Система информирования водителя — Поиск и устранение неисправностей

75-15



Перечень кодов неисправности



Внимание

Если в режиме проверки отображается определенный код неисправности, необходимо проверить

электрическую систему в соответствии с указанным в таблице кодом.

Код неисправности (DTC)

Описание кода неисправности

Возможные причины неисправности

B190016

Низкое напряжение питания комбинации

приборов

•

Электропитание системы;

•

предохранитель;

•

цепь электропитания комбинации приборов;

•

комбинация приборов

B190017

Высокое напряжение питания комбинации

приборов

•

Электропитание системы;

•

комбинация приборов

U000288

Отключена высокоскоростная шина CAN  •

Высокоскоростная шина CAN

U002088

Отключена низкоскоростная шина CAN

•

Низкоскоростная шина CAN

U220D00

Нет сигнала сети Интернет

•

Шина CAN

U010087

Потеря связи с ЭБУ

•

Шина CAN

U012187

Потеря связи с АБС

•

Шина CAN

U015187

Потеря связи с SDM

•

Шина CAN

U014087

Потеря связи с FBCM

•

Шина CAN

U014187

Потеря связи с RBCM

•

Шина CAN

U021587

Потеря связи с PEPS

•

Шина CAN

U016487

Потеря связи с ATC

•

Шина CAN

75-16

Система информирования водителя - Поиск и устранение неисправностей





Таблица признаков неисправностей

Нижеприведенная таблица предназначена для определения возможных причин неисправностей. Должна быть

проверена каждая деталь в соответствующем порядке. При необходимости должен быть выполнен ремонт или

замена данных деталей.

Признак

Возможные причины неисправности

Рекомендуемое действие

Не работают приборы

1.

Предохранитель (перегорел)

Заменить

2. Цепи (обрыв или короткое замыкание)

Выполнить ремонт или заменить провод или

соединитель.

3. Комбинация приборов (повреждена)

Заменить

Не работает подсветка

приборов

1. Цепи (обрыв или короткое замыкание)

Выполнить ремонт или заменить провод или

соединитель

2. Комбинация приборов (повреждена)

Заменить

Неисправность указателя

уровня топлива

1. Цепи (обрыв или короткое замыкание)

Выполнить ремонт или заменить провод или

соединитель

2. Датчик уровня топлива (поврежден)

Заменить

3. Комбинация приборов (повреждена)

Заменить

Контрольная лампа

стояночного тормоза не

загорается или горит

постоянно

1. Цепи (обрыв или короткое замыкание)

Выполнить ремонт или заменить провод или

соединитель

2.

Выключатель контрольной лампы

стояночного тормоза (поврежден)

Заменить

3. Комбинация приборов (повреждена)

Заменить

Контрольная лампа давления

масла не загорается или

светится постоянно

1. Цепи (обрыв или короткое замыкание)

Выполнить ремонт или заменить провод или

соединитель

2. Датчик давления масла (поврежден)

Заменить

3. Комбинация приборов (повреждена)

Заменить

Контрольная лампа

неисправности тормозной

системы не загорается или

светится постоянно

1. Цепи (обрыв или короткое замыкание)

Выполнить ремонт или заменить провод или

соединитель

2. Датчик контрольной лампы уровня

тормозной жидкости (поврежден)

Заменить

3. Комбинация приборов (повреждена)

Заменить

Контрольная лампа ремня

водителя не загорается или

горит постоянно

1. Цепи (обрыв или короткое замыкание)

Выполнить ремонт или заменить провод или

соединитель

2. Датчик ремня безопасности водителя

(поврежден)

Заменить

3. Комбинация приборов (повреждена)

Заменить

Сигнализатор

непристегнутого ремня

безопасности пассажира

1.

Цепи (обрыв или короткое замыкание)

Выполнить ремонт или заменить провод или

соединитель

2. Датчик ремня безопасности пассажира

(поврежден)

Заменить

3. Датчик сиденья пассажира (поврежден)  Заменить
4. Комбинация приборов (повреждена)

Заменить

Неисправность

жидкокристаллического

дисплея

1. Комбинация приборов (повреждена)

Заменить



Система информирования водителя — Поиск и устранение неисправностей

75-17



B190016 —

Слишком низкое напряжение питания комбинации приборов

B190017 —

Слишком высокое напряжение питания комбинации приборов

Номер шага

Диагностика

ДА

НЕТ

1

Проверить аккумуляторную батарею
•

Убедиться с помощью цифрового мультиметра, переключив его в режим

измерения напряжения, что напряжение аккумуляторной батареи около 12 В.

Перейти

к шагу 2

Перейти

к шагу 8

2

Проверить предохранитель
•

Открыть монтажный блок в салоне транспортного средства.

•

Проверить состояние предохранителей FS34 и FS35.

Перейти

к шагу 7

Перейти

к шагу 3

3

Выполнить проверку на наличие обрыва в цепи питания
•

Выключить зажигание.

•

Отключить соединитель I14 комбинации приборов.

•

Отключить соединители I1E и I1F блока плавких предохранителей в салоне.

•

С помощью цифрового мультиметра, переключив его в режим измерения

сопротивления, проверить непрерывность цепи между выводом 1 соединителя

I14 и выводом 5 соединителя I1E, выводом 17 соединителя I14 и выводом 4

соединителя I1F.

Перейти

к шагу 4

Перейти

к шагу 6

4

Проверить на наличие короткого замыкания цепи питания на массу
•

Выключить зажигание.

•

Отключить соединитель I14 комбинации приборов.

•

Убедиться с помощью цифрового мультиметра, переключив его в режим

измерения напряжения, что напряжение между выводом 1 соединителя I14

и массой равно напряжению аккумуляторной батареи.

•

Выключатель зажигания: ВКЛ.

•

Убедиться с помощью цифрового мультиметра, переключив его в режим

измерения напряжения, что напряжение между выводом 17 и массой равно

напряжению аккумуляторной батареи.

Перейти

к шагу 5

Перейти

к шагу 6

5

Заменить комбинацию приборов
•

Для замены комбинации приборов должны использоваться процедуры

по техническому обслуживанию в руководстве по ремонту.

Перейти

к шагу 9



6

Проверить электропроводку
•

Отремонтировать или заменить неисправную электропроводку.

Перейти

к шагу 9



7

Заменить предохранитель
•

Перед заменой перегоревшего предохранителя следует выяснить и устранить

причину его перегорания, используя схему электрических соединений. Затем

установить новые предохранители номиналом 5 А и 10 А.

Перейти

к шагу 9



8

Заменить аккумуляторную батарею
•

Замена аккумуляторной батареи должна производиться согласно приведенной

в руководстве по техническому обслуживанию процедуре.

Перейти

к шагу 9



9

Убедиться, что неисправность устранена. Диагностика завершена.







Не работают приборы

Номер шага

Диагностика

ДА

НЕТ

1

Проверить систему
•

Убедиться в исправном состоянии цепи питания.

•

Включить зажигание. Убедиться в надлежащей работе комбинации приборов.



Перейти

к шагу 2

2

Проверить предохранитель
•

Открыть монтажный блок в салоне транспортного средства.

•

Проверить состояние предохранителей FS34 и FS35.

Перейти

к шагу 8

Перейти

к шагу 3
