75-10

Система информирования водителя - Система информирования водителя





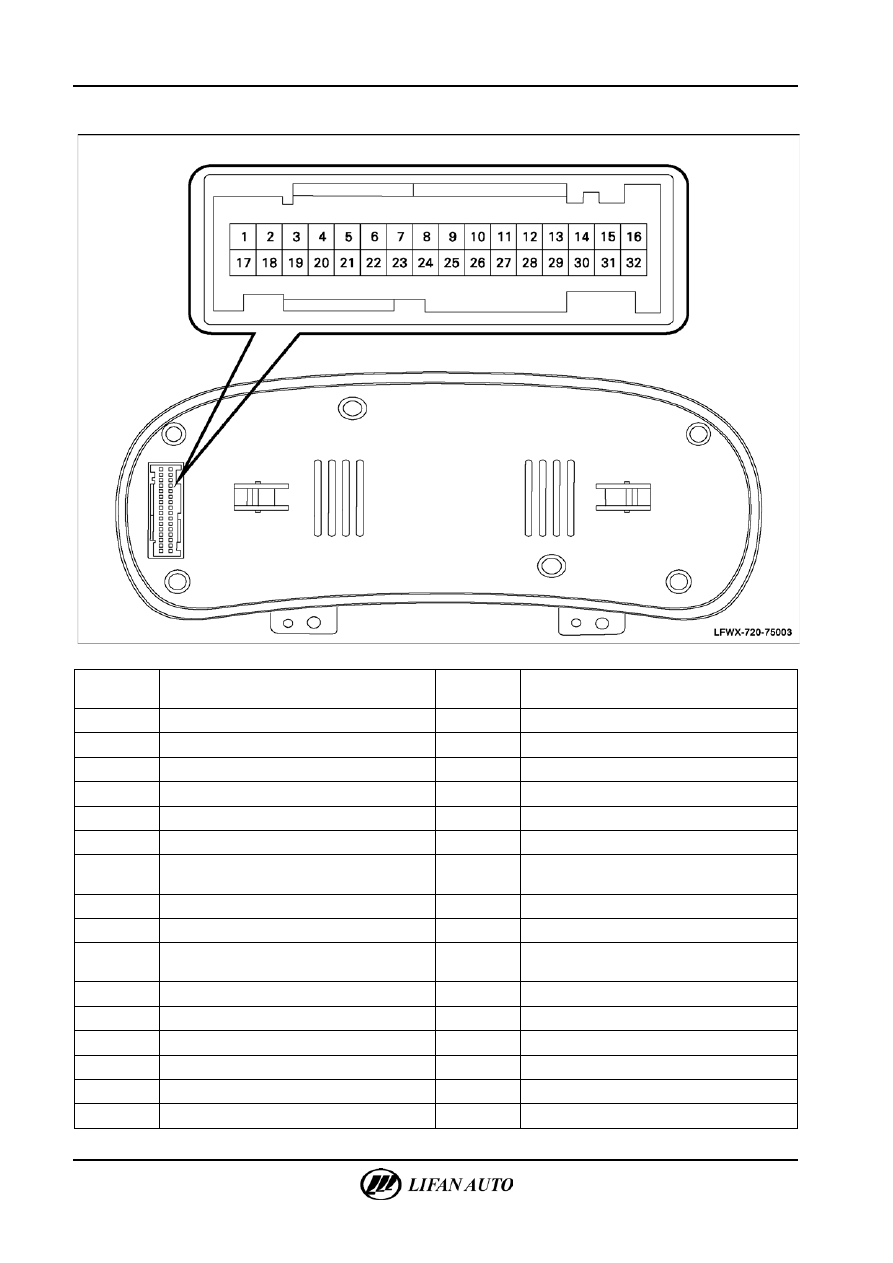

Выводы соединителей





Номер

вывода

Выводы соединителей

Номер

вывода

Выводы соединителей

1

Питание от аккумуляторной батареи

17

Источник питания выключателя зажигания

2

Масса

18

Масса

3

Сигнал автомобиля

19

—

4

Предупреждение о стояночном тормозе

20

Индикация заряда

5

CAN_В

21

—

6

CAN_Н

22

Сигнал резерва топлива

7

Главный сигнал непристегнутых ремней

безопасности

23

Сигнал непристегнутого ремня безопасности

пассажира

8

—

24

—

9

—

25

Предупреждение об уровне тормозной жидкости

10

Предупреждение о недостаточном давлении

масла

26

CAN_Н

11

Электрическая лампа подсветки

27

CAN_В

12

—

28

—

13

—

29

—

14

—

30

—

15

—

31

—

16

—

32

—



Система информирования водителя — Поиск и устранение неисправностей

75-11



Поиск и устранение неисправностей

Базовая проверка

Перед выполнением базовой проверки двигатель должен прогреться до рабочей температуры. Дорожное испытание

должно проводиться при участии не менее двух человек.

Номер шага

Объект контроля

Рекомендуемое действие

1

Проверить аккумуляторную батарею
•

Напряжение аккумуляторной батареи должно быть не

ниже 12 В.

Проверить соответствие норме

ДА

Перейти к шагу 2

НЕТ

Зарядить или заменить

аккумуляторную батарею

2

Проверить тахометр
•

Подключить диагностический прибор и выбрать

частоту вращения двигателя.

•

Наблюдать за показаниями тахометра, когда оно

составляет 750, 1000, 2000, 3000, 4000, 5000,
6000

об/мин.

•

Соответствующие допуски должны быть следующими:
± 75, ± 100, ± 200, ± 150, ± 200, ± 250, ± 300

об/мин.

•

Стрелка при постоянной скорости или при ускорении

должна оставаться неподвижной.

Проверить соответствие норме

ДА

Перейти к шагу 3

НЕТ



3

Проверить спидометр
•

Подключить диагностический прибор и выбрать

скорость транспортного средства.

•

Наблюдать за показаниями спидометра при следующих

скоростях движения: 20, 40, 60, 80, 100, 120, 140, 160,
180

км/ч.

•

Соответствующие допуски должны быть следующими:
± 3, ± 5, ± 5, ± 5, ± 5, ± 6, ± 7, ± 8, ± 9

км/ч.

•

Стрелка при постоянной скорости или при ускорении

должна оставаться неподвижной.

Внимание: чрезмерный износ или несоответствующее

давление воздуха в шинах могут вызывать погрешность.
Проверить соответствие норме

ДА

Перейти к шагу 4

НЕТ

К таблице признаков

неисправности

4

Проверить сигнализатор аварийного давления масла
•

Включить зажигание.

•

Должен загореться сигнализатор аварийного давления

масла двигателя.

•

После пуска двигателя сигнализатор аварийного

давления масла должен погаснуть.

Проверить соответствие норме

ДА

Перейти к шагу 5

НЕТ

К таблице признаков

неисправности

5

Проверить указатель уровня топлива
•

Включить зажигание.

•

Указатель уровня топлива должен показывать текущее

количество топлива в баке.

Проверить соответствие норме

ДА

Перейти к шагу 6

НЕТ

К таблице признаков

неисправности

6

Проверить сигнализатор разряда аккумуляторной

батареи
•

Включить зажигание.

•

Сигнализатор разряда аккумуляторной батареи должен

загореться.

•

После пуска двигателя сигнализатор разряда

аккумуляторной батареи должен погаснуть.

Проверить соответствие норме

ДА

Диагностика завершена

НЕТ

К таблице признаков

неисправности

75-12

Система информирования водителя - Поиск и устранение неисправностей





Считывание и удаление кодов неисправности



1.

Считать коды неисправности с помощью

диагностического сканера.

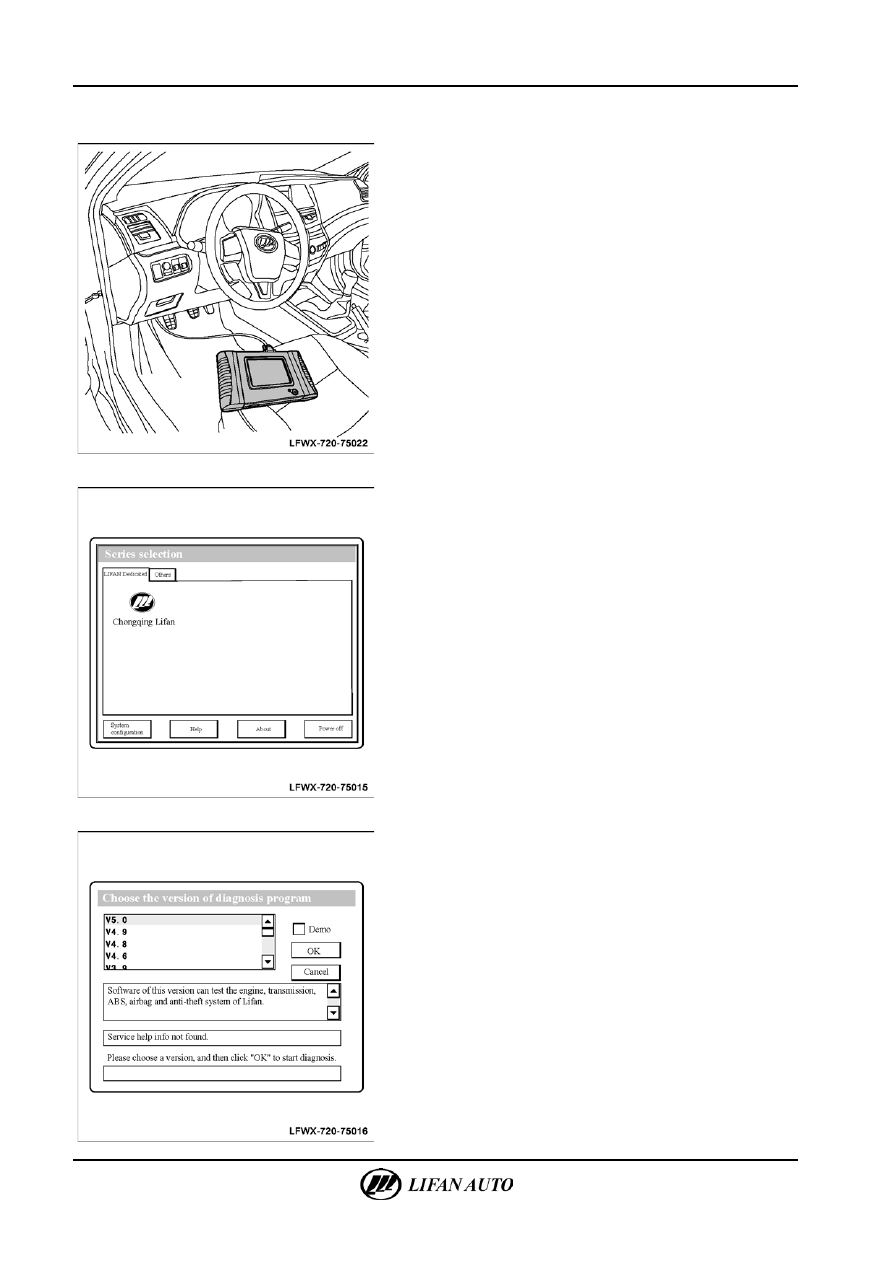

А.  Подключить диагностический прибор LIFAN V30

к диагностическому интерфейсу.







Б.  Включить диагностический прибор и войти

в диагностическую систему «Chongqing LIFAN».







В.  Выбрать диагностическую программу версии V5.0

и щелкнуть по «OK».



Система информирования водителя — Поиск и устранение неисправностей

75-13

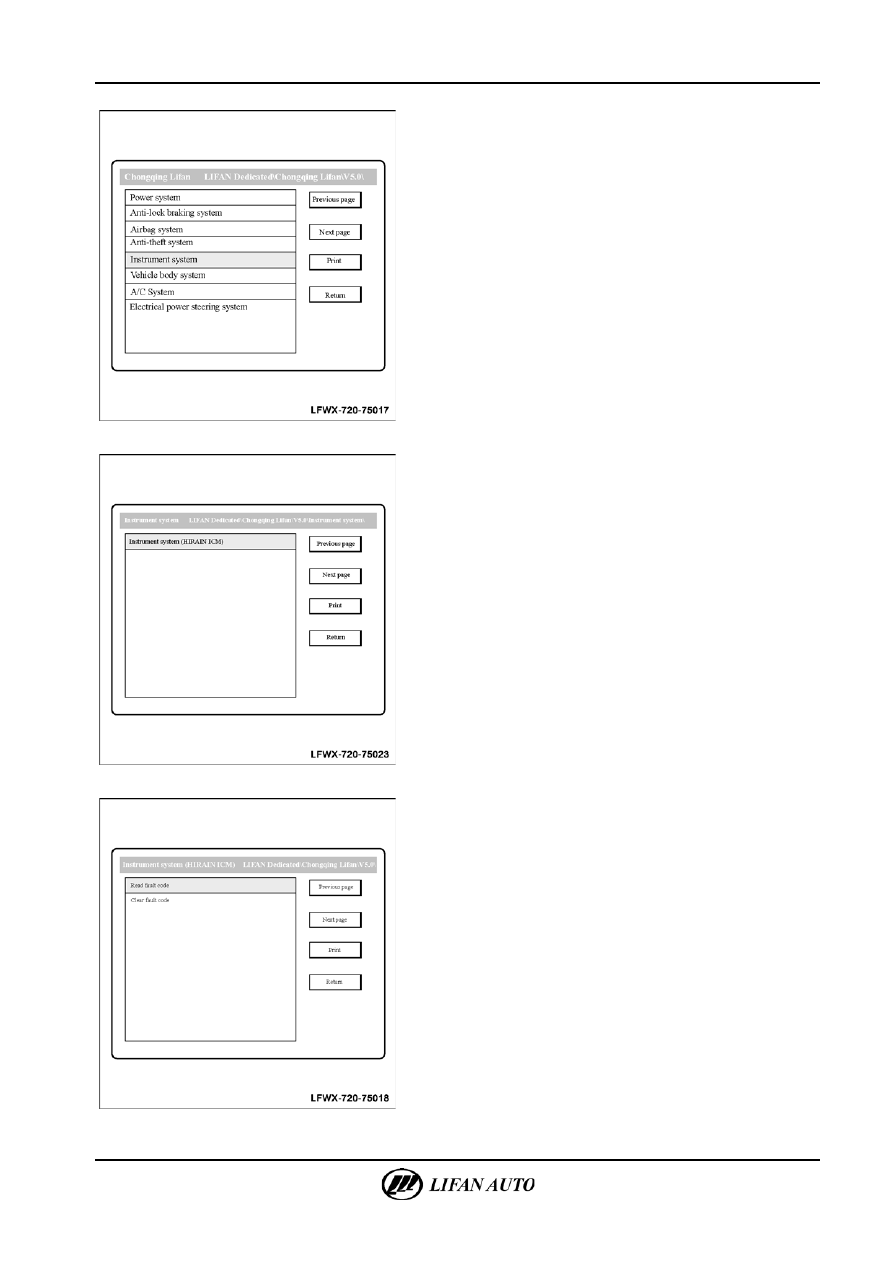

Г.  Выбрать и ввести «instrument system» (приборы).







Д.  Выбрать и ввести «instrument control system (HIRAIN

ICM)» (система управления приборами).







Е.  Нажать и выбрать «Read DTC» (считывание кодов

неисправности).

△ Сов

е

т



Если в диагностическом приборе сохранен какой-нибудь

предыдущий код неисправности, его необходимо стереть перед

новым считыванием.
Ж.  Считать и записать отображаемые на сканере

диагностические коды неисправности.
