76-6

Система помощи при парковке задним ходом - Система помощи при парковке задним ходом

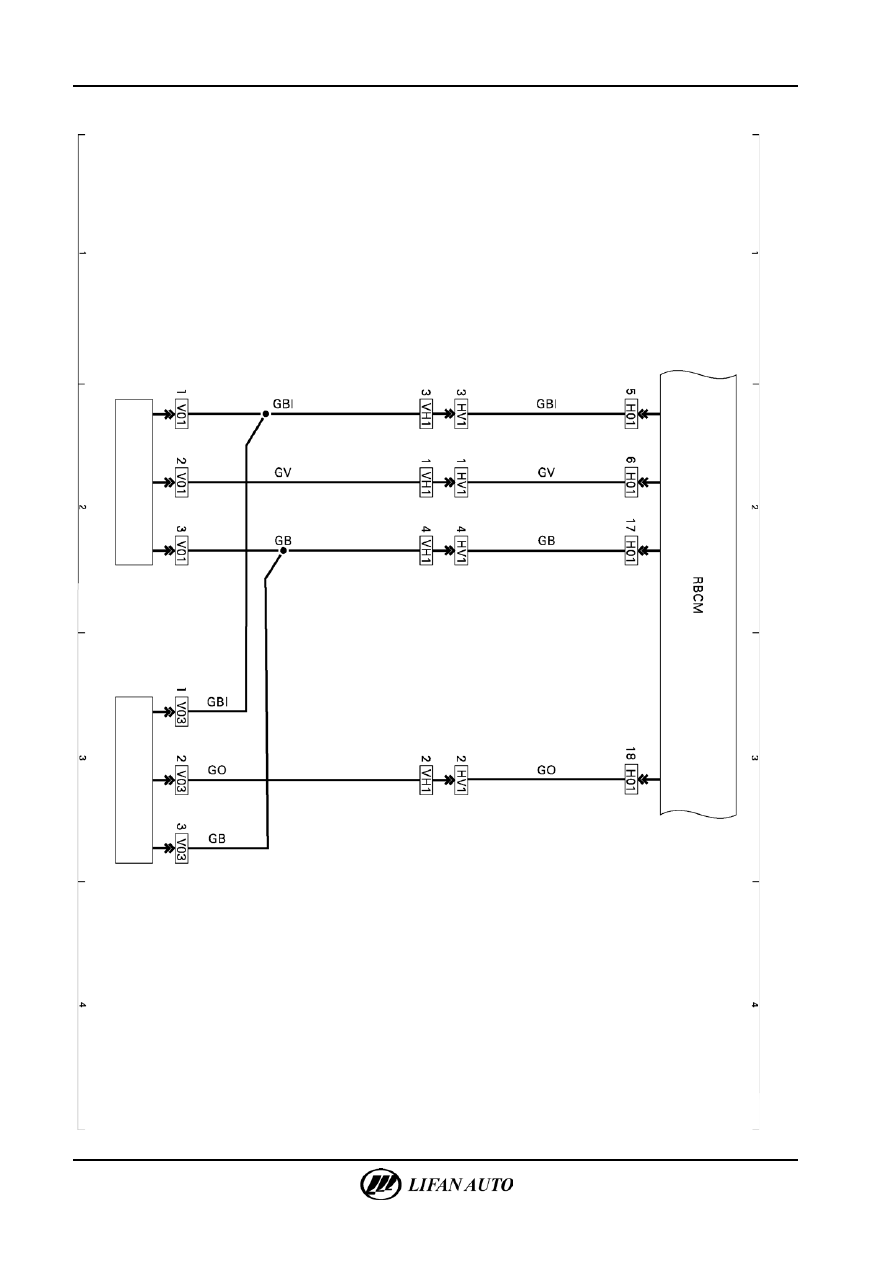

Схема электрических соединений



П

ар

кт

рони
к



Прав

ы

й д

ат

чи

к п

арк
трон
ик

а



Л

ев

ы

й

да

тч

ик

 па

рк

тр

оник
а



С

иг

на

л



Д

ат

чи

к (

–

)



С

иг

на

л



Д

ат

чи

к (

+

)





Система помощи при парковке задним ходом — Система помощи при парковке задним ходом

76-7



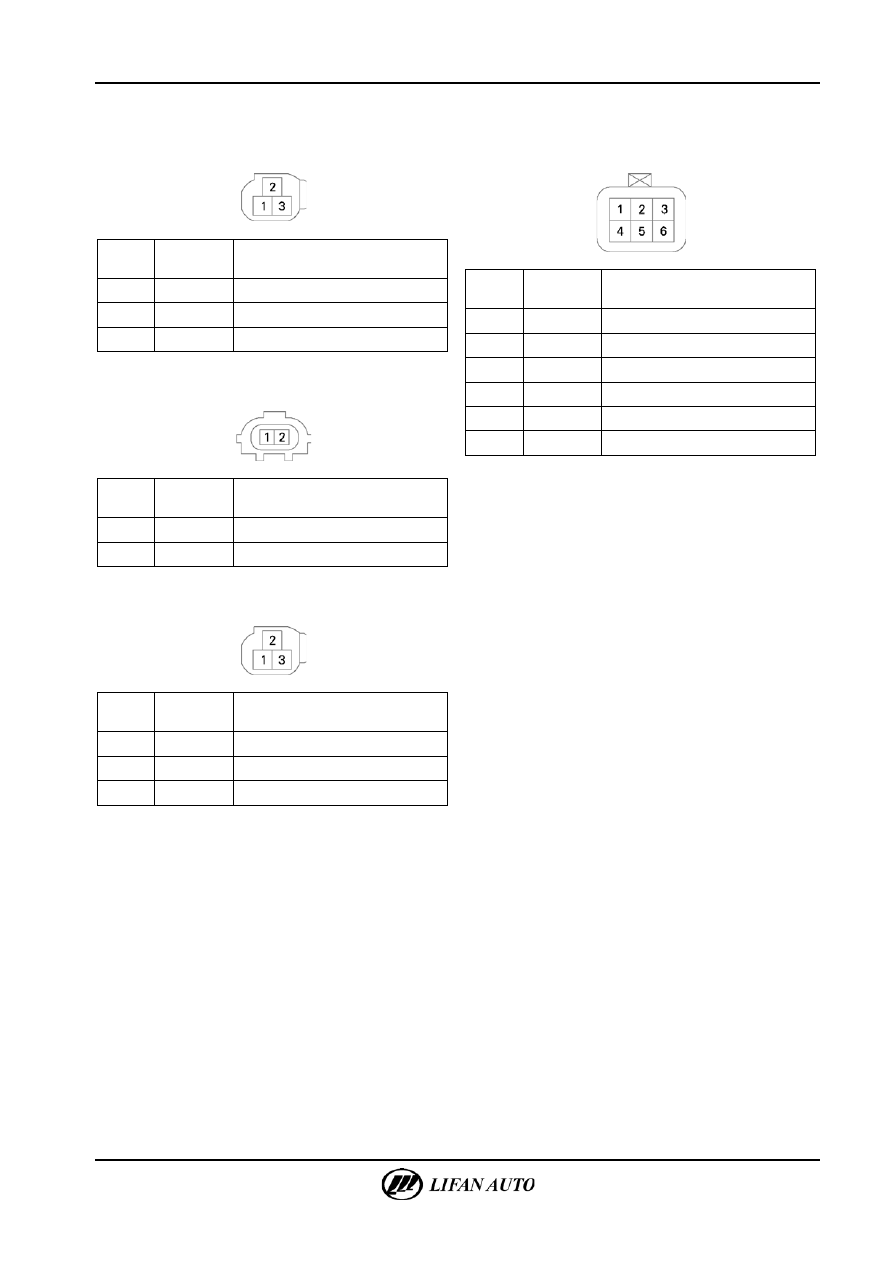

Выводы соединителей

V01 к левому датчику парктроника



Номер

вывода

Цвет

Назначение

1

Зел.-син.  Левый датчик парктроника (+)

2

Зел.-фиол.  Сигнал левого датчика парктроника

3

Зел.-черн.  Левый датчик парктроника (–)



V02 к низкочастотной магнитной антенне багажника



Номер

вывода

Цвет

Назначение

1

Сер.-кор.  Антенна (+)

2

Сер.

Антенна (–)



V03 к правому датчику парктроника



Номер

вывода

Цвет

Назначение

1

Зел.-син.  Правый датчик парктроника (+)

2

Зел.-оранж.  Сигнал правого датчика парктроника

3

Зел.-черн.  Правый датчик парктроника (–)



VH1 к парктронику



Номер

вывода

Цвет

Назначение

1

Зел.-фиол.  Сигнал левого датчика парктроника

2

Зел.-оранж.  Сигнал правого датчика парктроника

3

Зел.-син.  Питание датчика парктроника

4

Зел.-черн.  Масса датчика парктроника

5

Сер.-кор.  Антенна в багажнике (+)

6

Сер.

Антенна в багажнике (–)



76-8

Система помощи при парковке задним ходом - Система помощи при парковке задним ходом





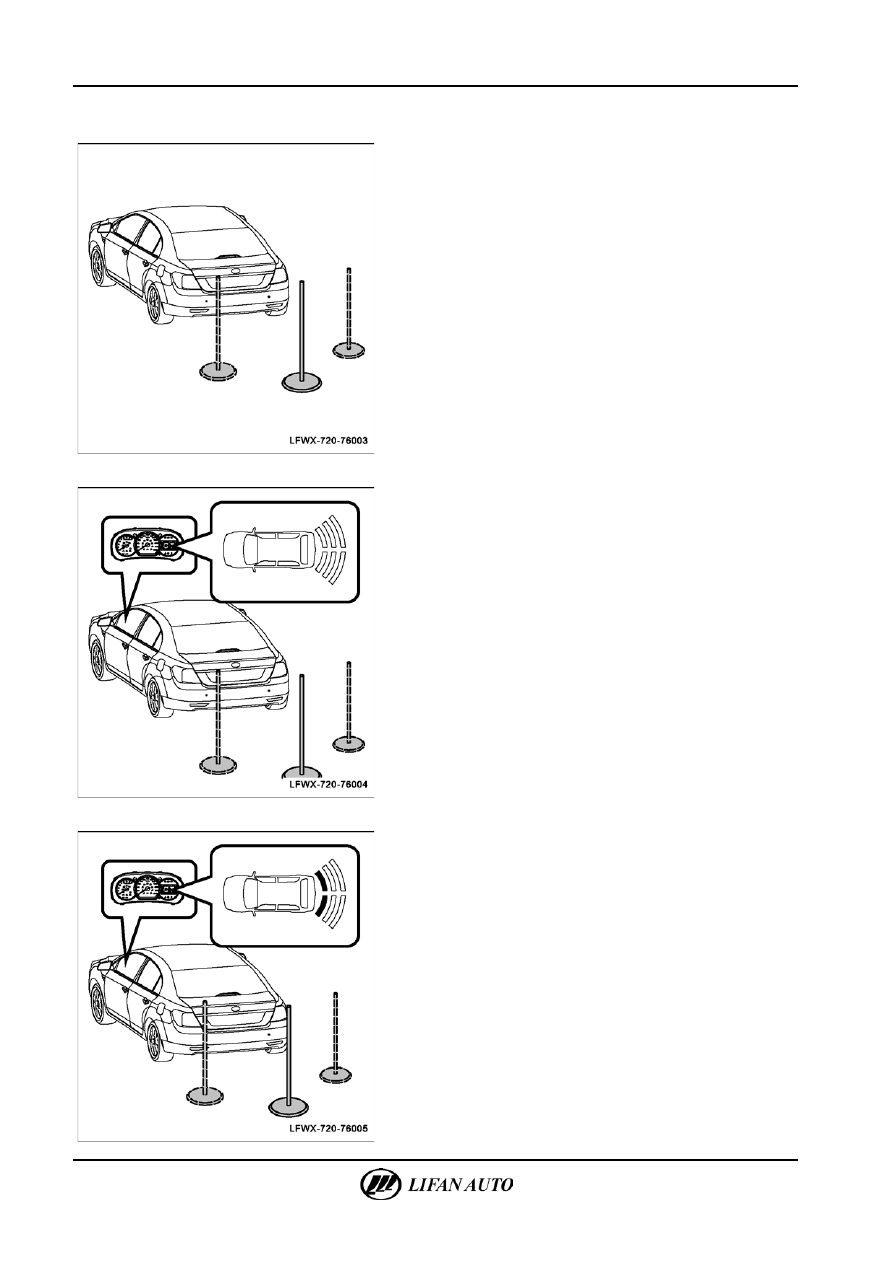

Проверка без демонтажа



1.

Расширенная проверка

А.  Включить зажигание. Включить заднюю передачу

и задействовать стояночный тормоз для обеспечения

безопасности транспортного средства.

Б.  Перемещая стойку диаметром 60 мм, измерить диапазон

дальности обнаружения датчика парктроника.







В.  При обнаружении препятствия отображение символов

и подача звуковых сигналов будет производиться

следующим образом:
•

Когда расстояние обнаружения S > 1,5 м, не

высвечивается ни один из трех секторов.







•

Когда расстояние обнаружения 1 м < S ≤ 1,5 м,

высвечивается дальний сектор. (Звуковой сигнал

подается с интервалом 1 с.)



Система помощи при парковке задним ходом — Система помощи при парковке задним ходом

76-9





•

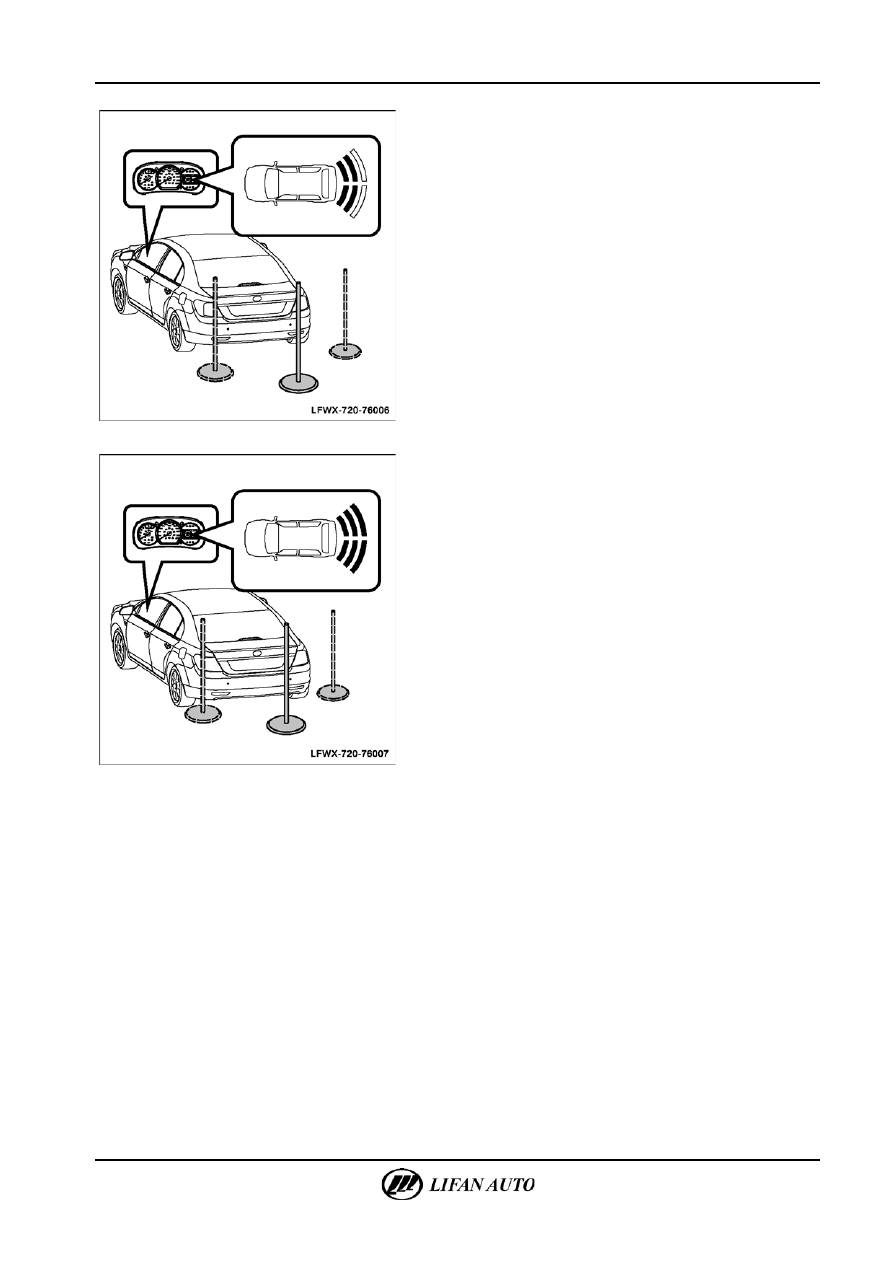

Когда расстояние обнаружения 0,5 м < S ≤ 1 м,

высвечиваются средний и дальний секторы. (Звуковой

сигнал подается с интервалом 0,5 с.)







•

Когда расстояние обнаружения S < 0,5 м,

высвечиваются все три сектора. (Подается

непрерывный звуковой сигнал.)



2.

Проверка работы функции самопроверки парктроника

А.  Проверка работы функции самопроверки парктроника и зуммера: включить зажигание. Через 0,4 с после

включения задней передачи проверить работу парктроника и зуммера. Необходимо проехать в течение
0,8 ± 0,2

с, после чего система будет в рабочем состоянии.

Б.  Если индикатор парктроника не высвечивается и звуковые сигналы не подаются, это указывает на

неисправность в проводке.
