Рабочая тормозная система - Задний тормоз





Замена



1.

Поднять автомобиль и снять задние колеса.

2.

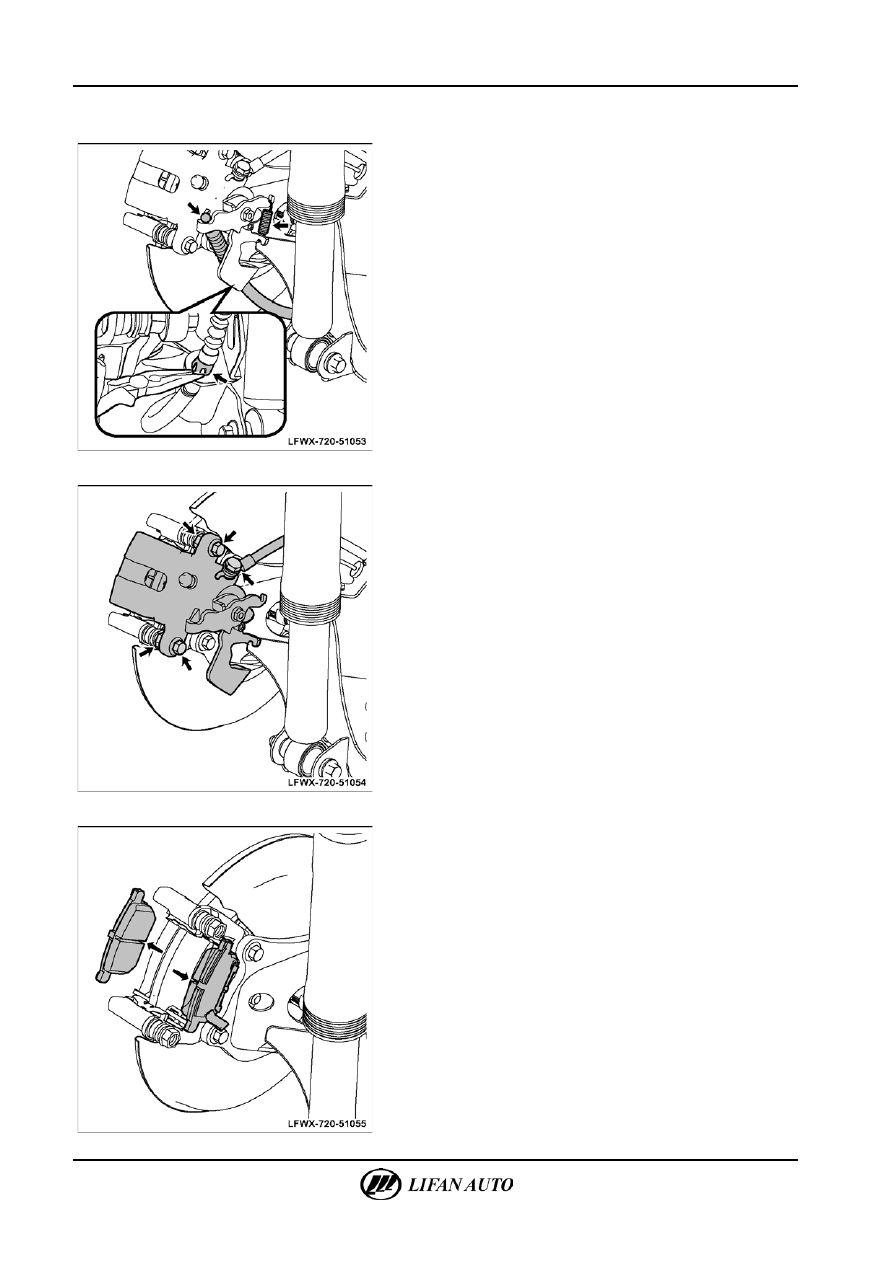

Снять задний тормозной суппорт.

А.  Слить тормозную жидкость из тормозной системы.
Б.  Отсоединить наконечник троса стояночного тормоза

от заднего тормозного механизма и снять возвратную

пружину.







В.  Снять полый болт заднего тормозного шланга

и уплотнительное кольцо; затем отодвинуть тормозной

шланг в сторону.

△ Сов

е

т



Если нельзя заменить тормозной суппорт в сборе, не перерезать

тормозной шланг в тормозном суппорте.
Г.  Удерживая направляющую втулку заднего тормозного

суппорта с помощью гаечного ключа, отвернуть

крепежные болты тормозного суппорта и снять задний

тормозной суппорт.

△ Сов

е

т



Когда тормозной суппорт снимается с кронштейна,

а тормозной шланг остается подсоединенным, подвесить

тормозной суппорт на толстой стальной проволоке или

аналогичном материале. В противном случае тормозной шланг

может быть поврежден под действием массы тормозного

суппорта, что приведет к утечке тормозной жидкости.







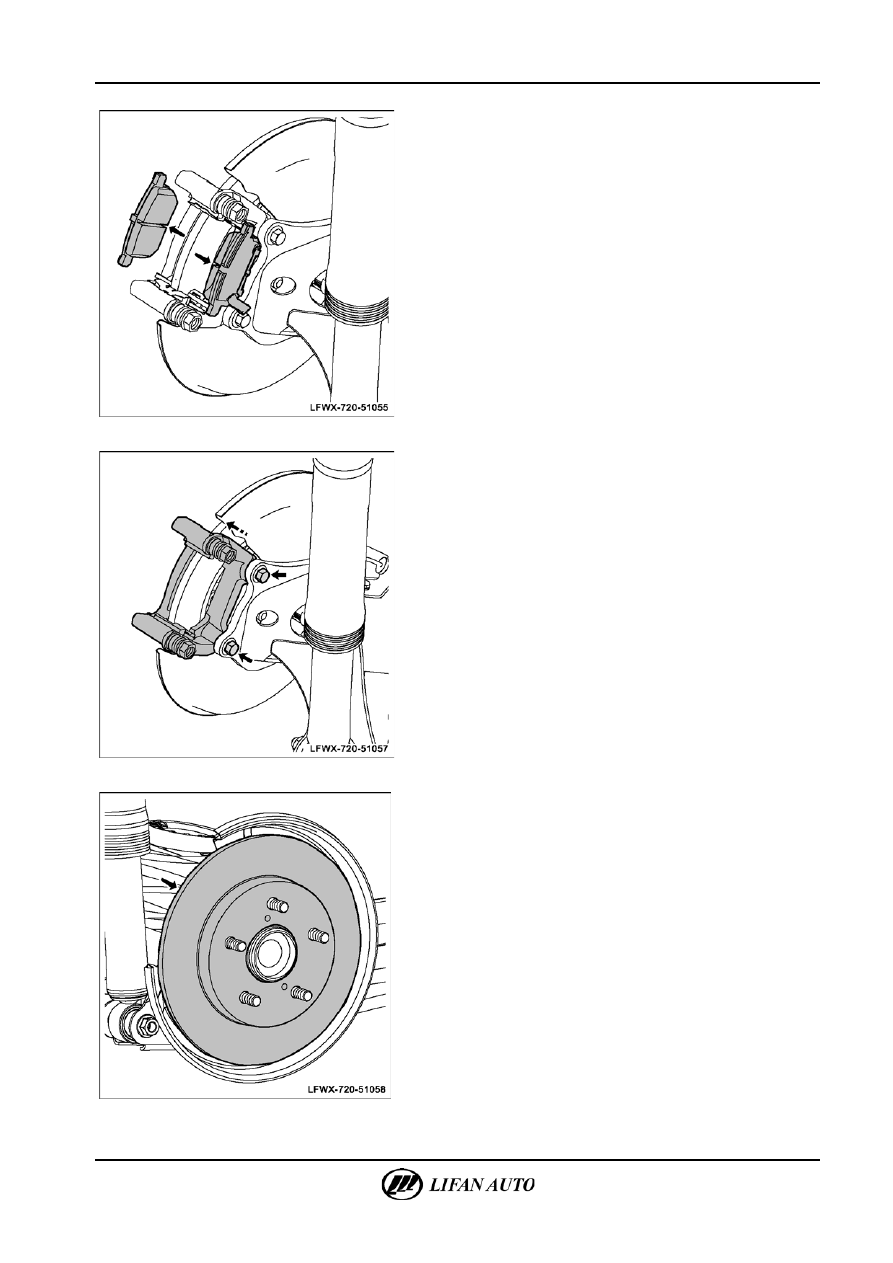

Д.  Снять тормозные колодки с тормозного диска и измерить

толщину фрикционных накладок для проверки

необходимости их замены.



Рабочая тормозная система — Задний тормоз

51-31





Е.  Извлечь две направляющие втулки кронштейна.







Ж.  Вывернуть крепежные болты кронштейна суппорта и снять

кронштейн тормозного суппорта.







3.

Снять задний тормозной диск.

А.  Снять задний тормозной диск с задней ступицы, проверить

необходимость его замены.

△ Сов

е

т



При снятии диска ввернуть болт в отверстие тормозного диска

и снять его со ступицы.

51-32

Рабочая тормозная система - Задний тормоз







4.

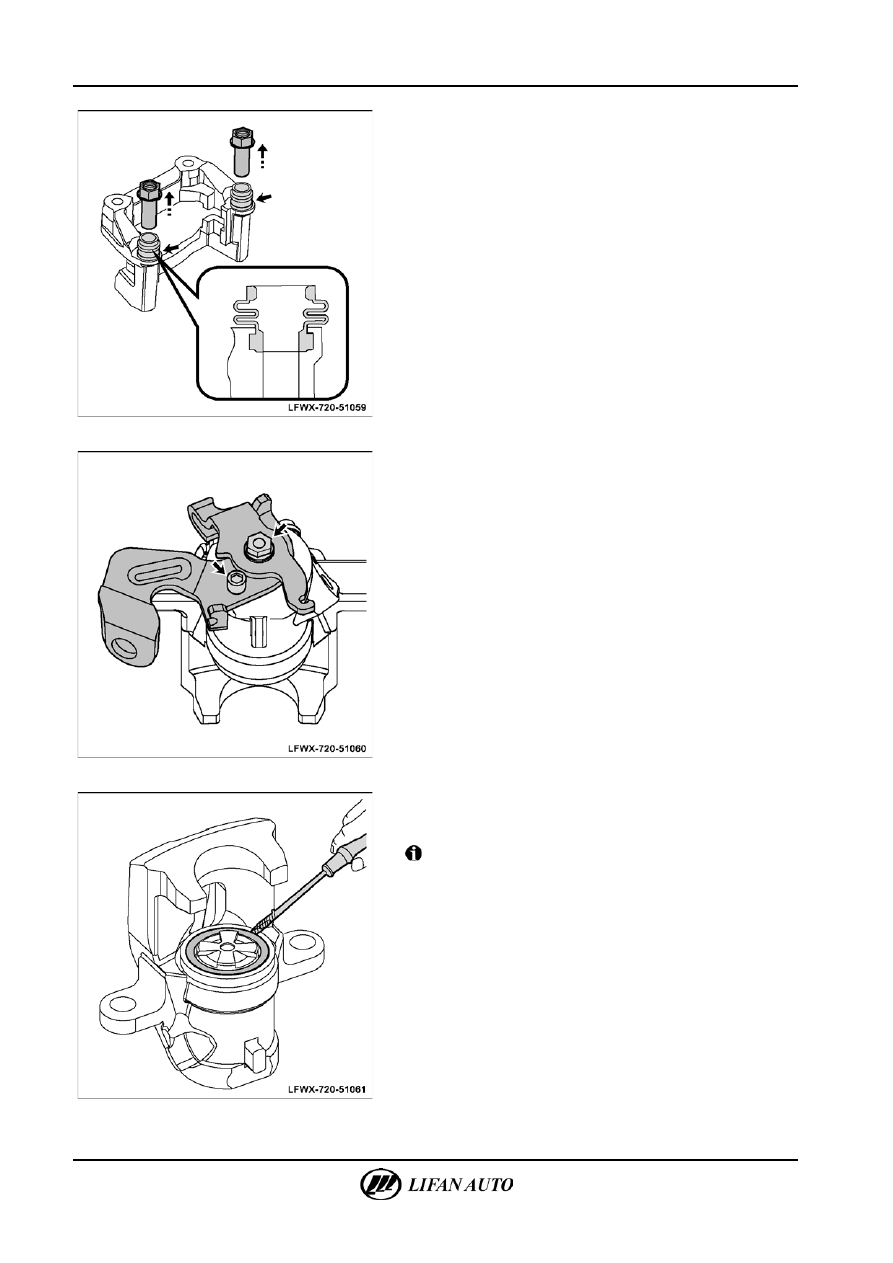

Снять направляющую втулку заднего тормозного

суппорта.

А.  Вынуть направляющую втулку из кронштейна тормозного

суппорта.

Б.  Снять пылезащитную манжету направляющей втулки

с кронштейна переднего тормозного суппорта.







5.

Снять задний тормозной суппорт.

А.  Снять гайку крепления кронштейна троса стояночного

тормоза и болт с внутренним шестигранником, снять

кронштейн троса стояночного тормоза.







Б.  Отверткой поддеть пружинное кольцо пылезащитной

манжеты тормозного цилиндра и снять пылезащитную

манжету.



Внимание

Перед использованием отвертки обернуть ее конец лентой.



Рабочая тормозная система — Задний тормоз

51-33





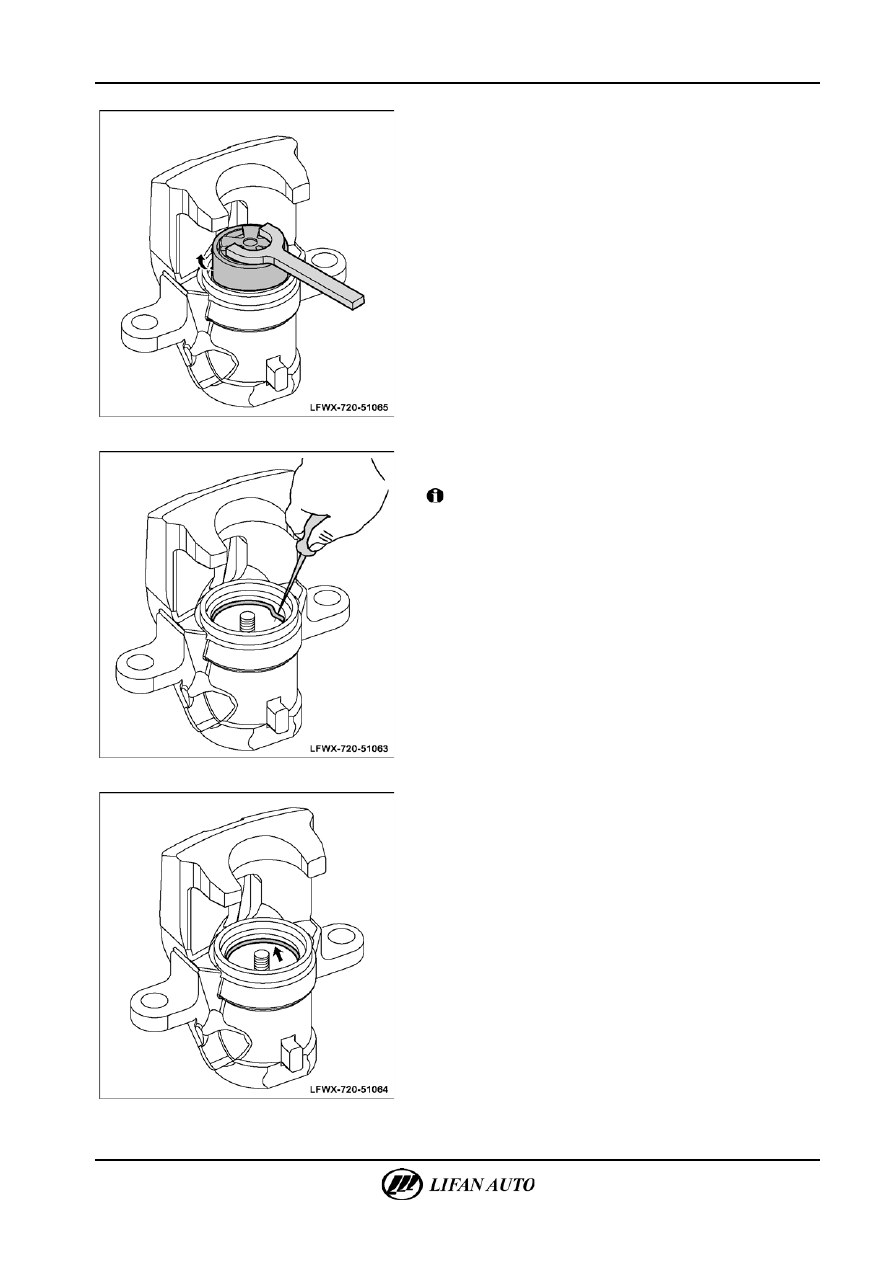

В.  Вывернуть поршень из тормозного цилиндра.







Г.  Отверткой снять уплотнительные манжеты из тормозного

цилиндра.



Внимание

Заменить снятые уплотнительные манжеты.
Д.  Проверить зеркало цилиндра и поршень на наличие

коррозии или царапин, выполнить необходимую замену.







6.

Установка заднего тормозного суппорта.

А.  Нанести консистентную смазку на новую уплотнительную

манжету поршня, установить ее внутри тормозного

цилиндра.
