51-34

Рабочая тормозная система - Задний тормоз







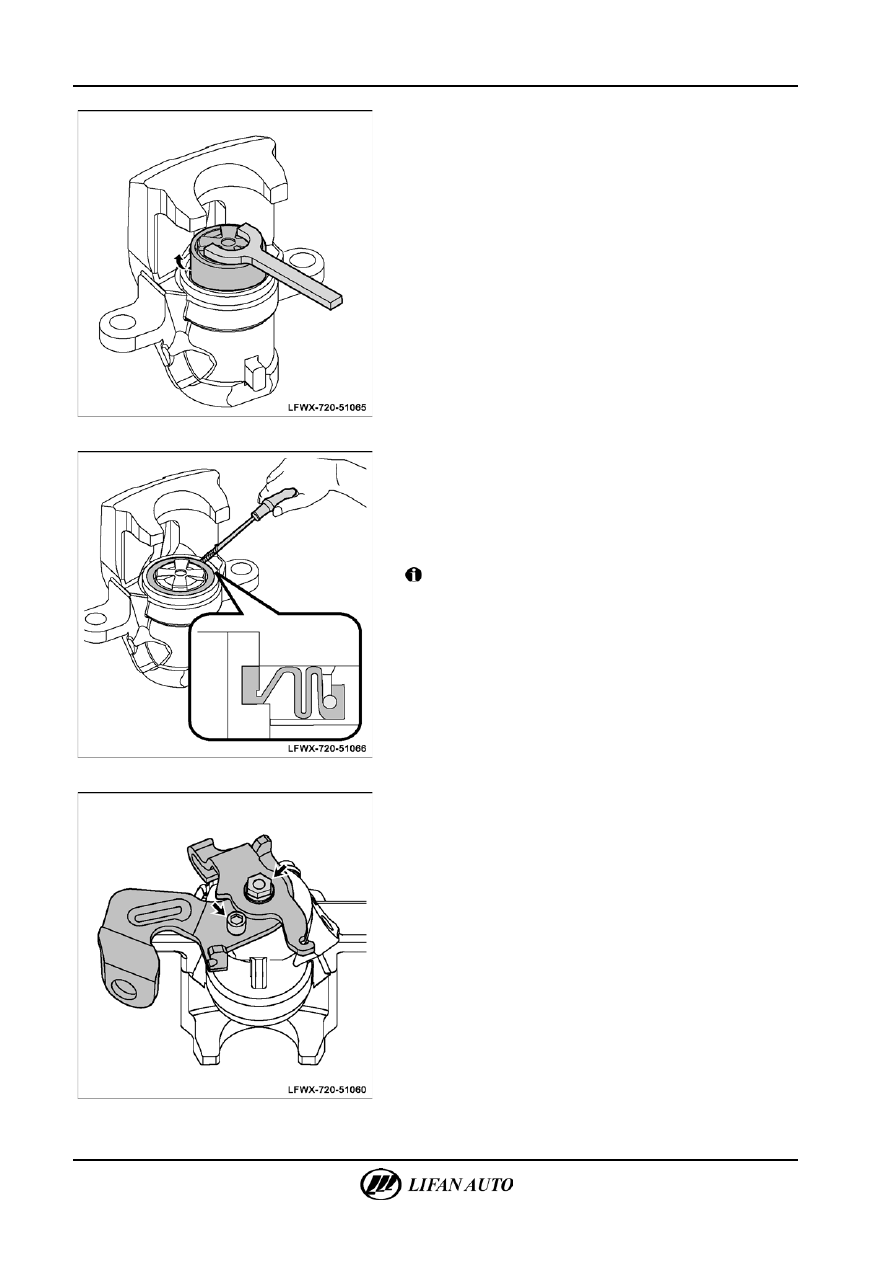

Б.  Нанести смазочное масло на тормозной поршень

и разместить его над отверстием тормозного цилиндра.

Вращая поршень, опустить его в отверстие тормозного

цилиндра.







В.  Нанести смазку на пылезащитную манжету тормозного

цилиндра и установить ее на тормозной цилиндр.

△ Сов

е

т



Надежно установить пылезащитную манжету в канавку

тормозного цилиндра и на поршне.
Г.  Использовать отвертку для установки стопорного кольца.



Внимание

Обмотать конец отвертки тканью. Соблюдать

осторожность, чтобы не повредить пылезащитную манжету

цилиндра.







Д.  Установить кронштейн троса стояночного тормоза, болты

его крепления и затянуть их.



Рабочая тормозная система — Задний тормоз

51-35





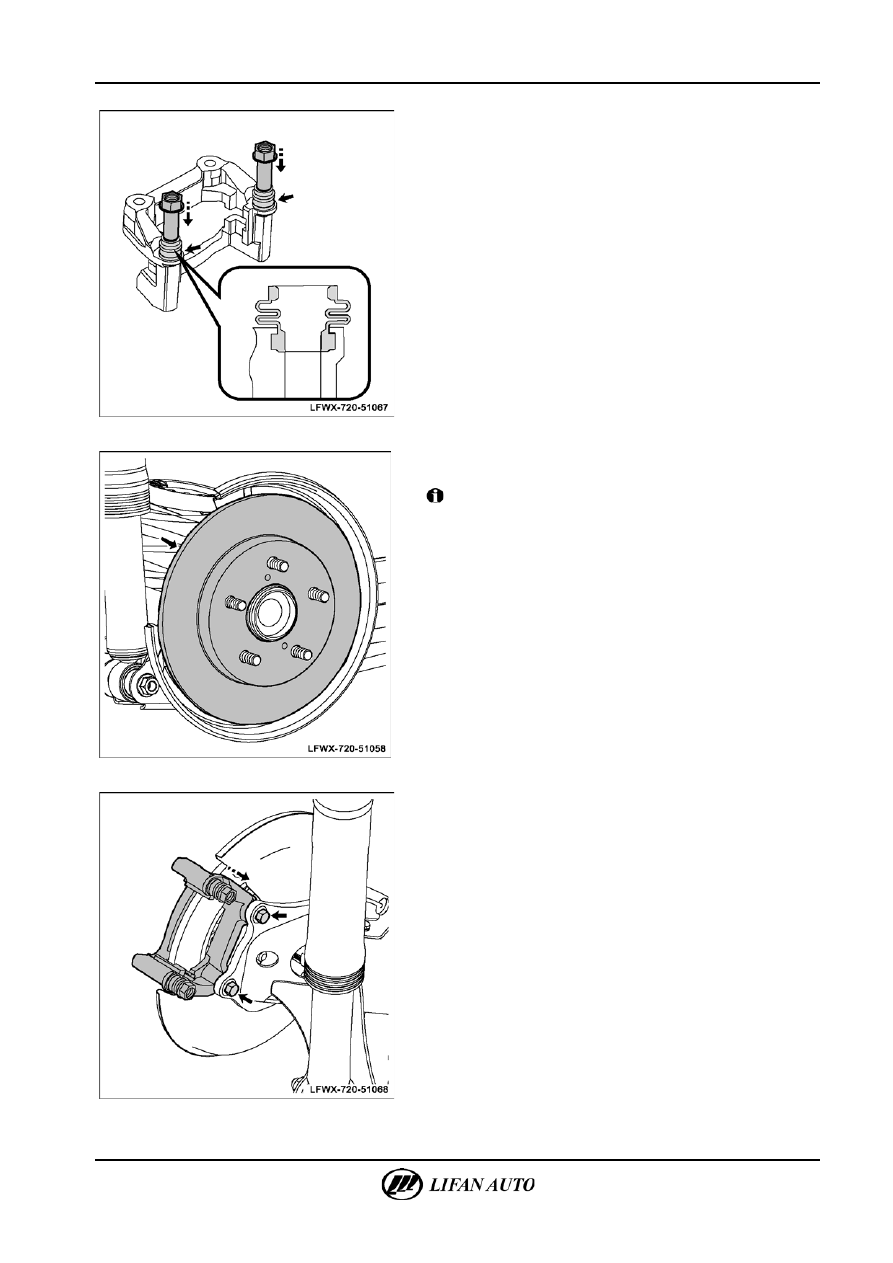

7.

Установить кронштейн заднего тормозного суппорта.

А.  Нанести консистентную смазку на пылезащитную манжету

направляющей втулки заднего тормозного суппорта

и затем установить задний тормозной суппорт.

Б.  Установить 2 направляющие втулки заднего тормозного

суппорта.







В.  Установить задний тормозной диск на ступицу заднего

колеса.



Внимание

На поверхностях контакта между тормозным диском

и фрикционными накладками не должно быть пятен масла.







Г.  Установить кронштейн тормозного суппорта, после этого

установить и затянуть крепежные болты.
Момент затяжки: 80–110 Н·м

51-36

Рабочая тормозная система - Задний тормоз







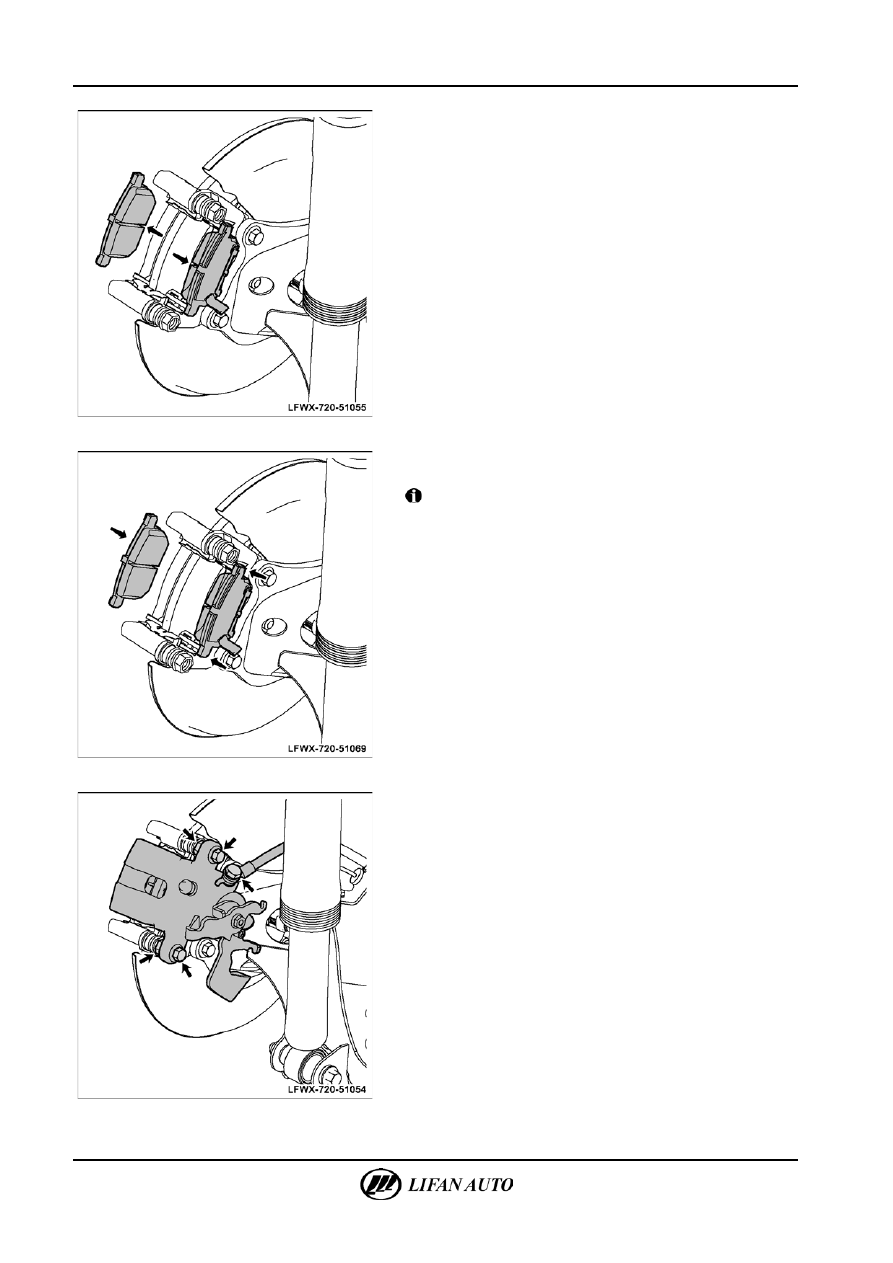

8.

Установить тормозные колодки.

А.  Установить держатель тормозных колодок.







Б.  Установить тормозные колодки в монтажное положение

с обеих сторон заднего тормозного кронштейна.



Внимание

На поверхностях контакта между тормозным диском

и фрикционными накладками не должно быть пятен масла.







9.

Установить задний тормозной суппорт.

А.  Надеть тормозной суппорт на обе тормозные колодки,

с помощью гаечного ключа удержать направляющую

втулку заднего тормозного суппорта, установить и

затянуть крепежные болты тормозного суппорта.
Момент затяжки: 55–65 Н·м

Б.  Установить уплотнительное кольцо и полый болт заднего

тормозного шланга.
Момент затяжки: 35–45 Н·м



Рабочая тормозная система — Задний тормоз

51-37





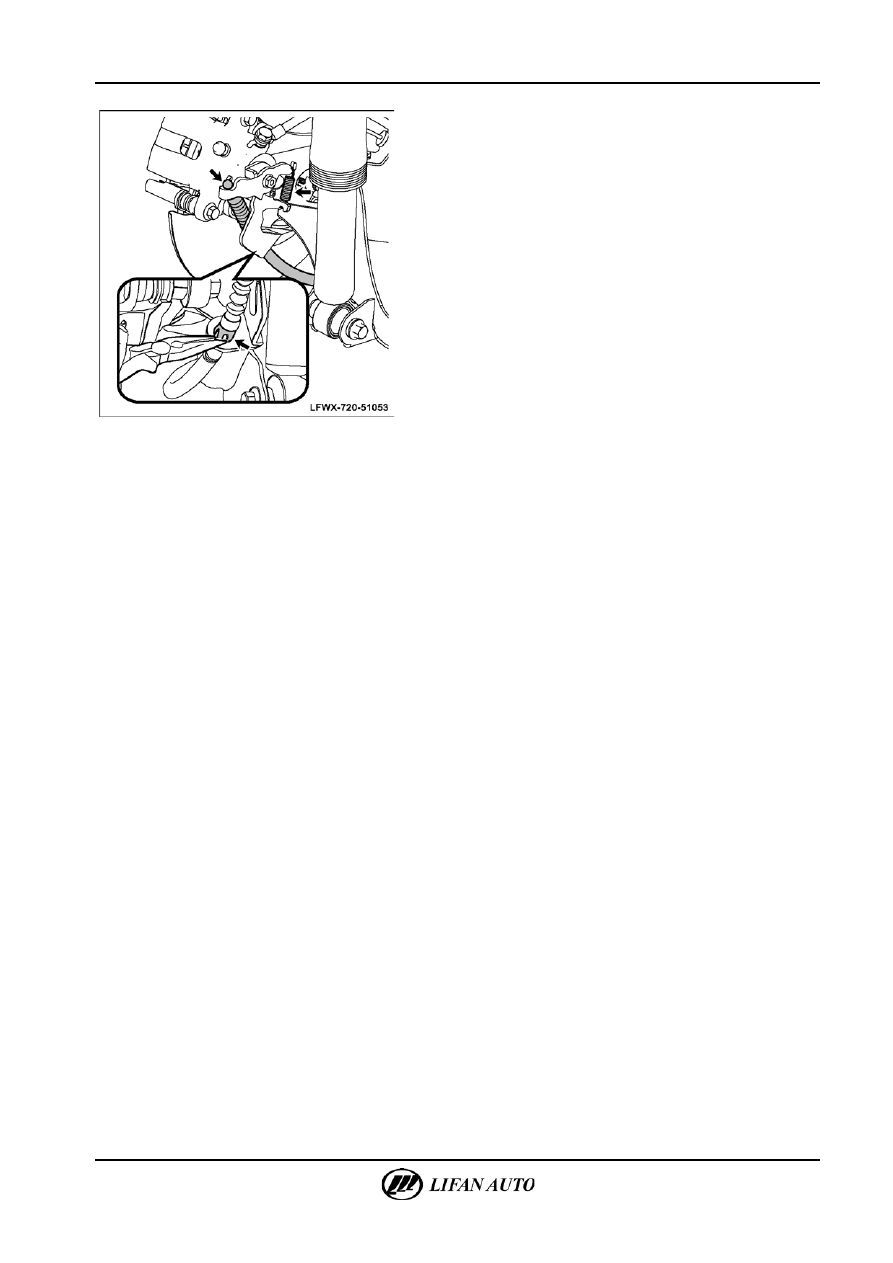

В.  Закрепить наконечник троса стояночного тормоза

и возвратную пружину.

Г.  Установить заднее колесо.
Д.  Залить тормозную жидкость и прокачать тормозную

систему (см. главу 51 «Рабочая тормозная система —

Тормозная жидкость — Прокачка»).
