51-26

Рабочая тормозная система - Передний тормоз







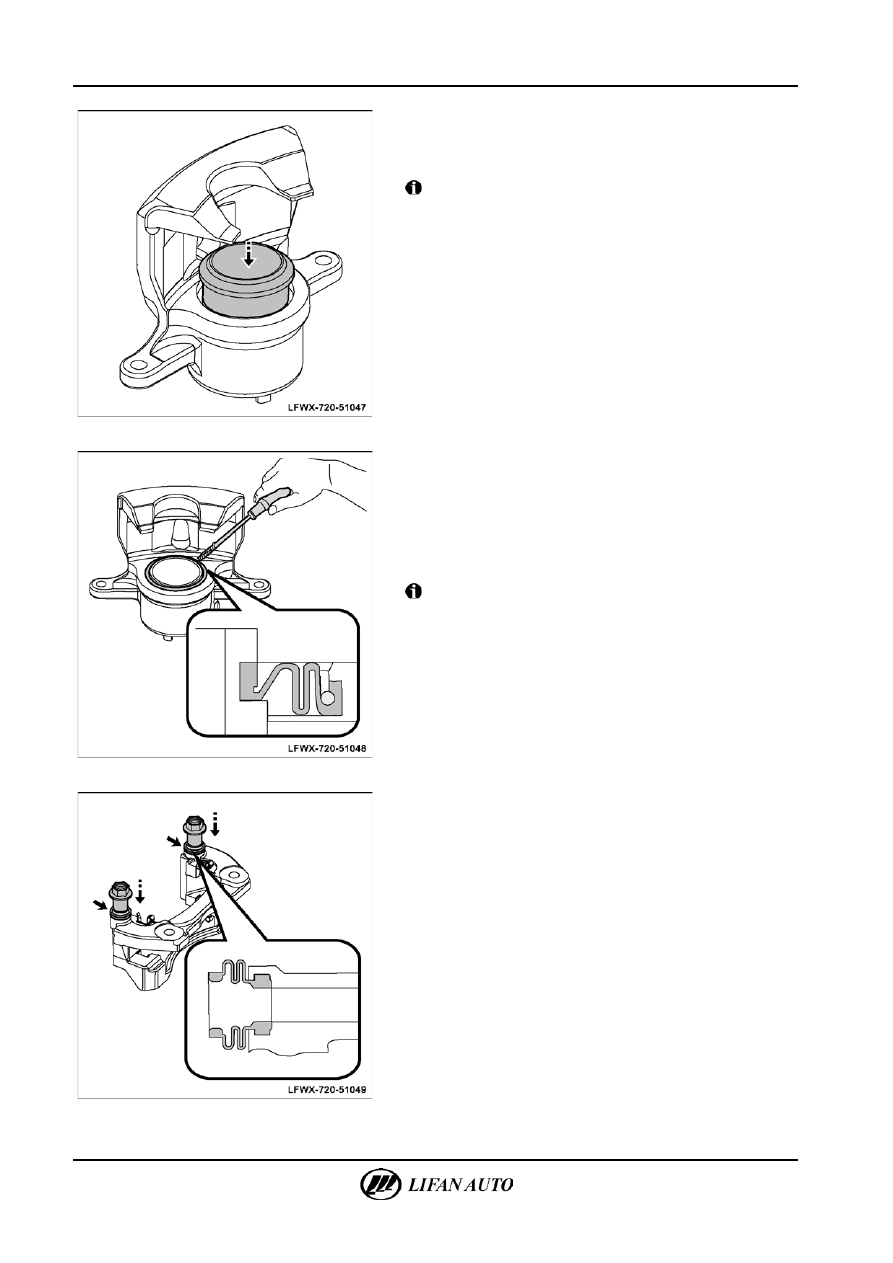

Б.  Нанести смазочное масло на верхнюю пылезащитную

манжету поршня и установить ее в отверстие цилиндра.

Осторожно нажать на поршень и переместить его вниз

до упора в дно тормозного цилиндра.



Внимание

Запрещается вкручивать поршень в тормозной цилиндр

с усилием.







В.  Установить пылезащитную манжету тормозного цилиндра

на тормозной цилиндр.

△ Сов

е

т



Надежно установить пылезащитную манжету в тормозном

цилиндре и в канавке поршня.
Г.  Установить стопорное кольцо пылезащитной манжеты

с помощью отвертки.



Внимание

•

Соблюдать осторожность, чтобы не повредить

пылезащитную манжету тормозного цилиндра.

•

Стопорное кольцо необходимо закрепить на

пылезащитной манжете тормозного цилиндра.







7.

Установить кронштейн переднего тормозного суппорта.

А.  Нанести консистентную смазку на пылезащитную манжету

направляющей втулки переднего тормозного суппорта

и затем установить передний тормозной суппорт.

Б.  Установить две направляющие втулки переднего

тормозного суппорта.



Рабочая тормозная система — Передний тормоз

51-27





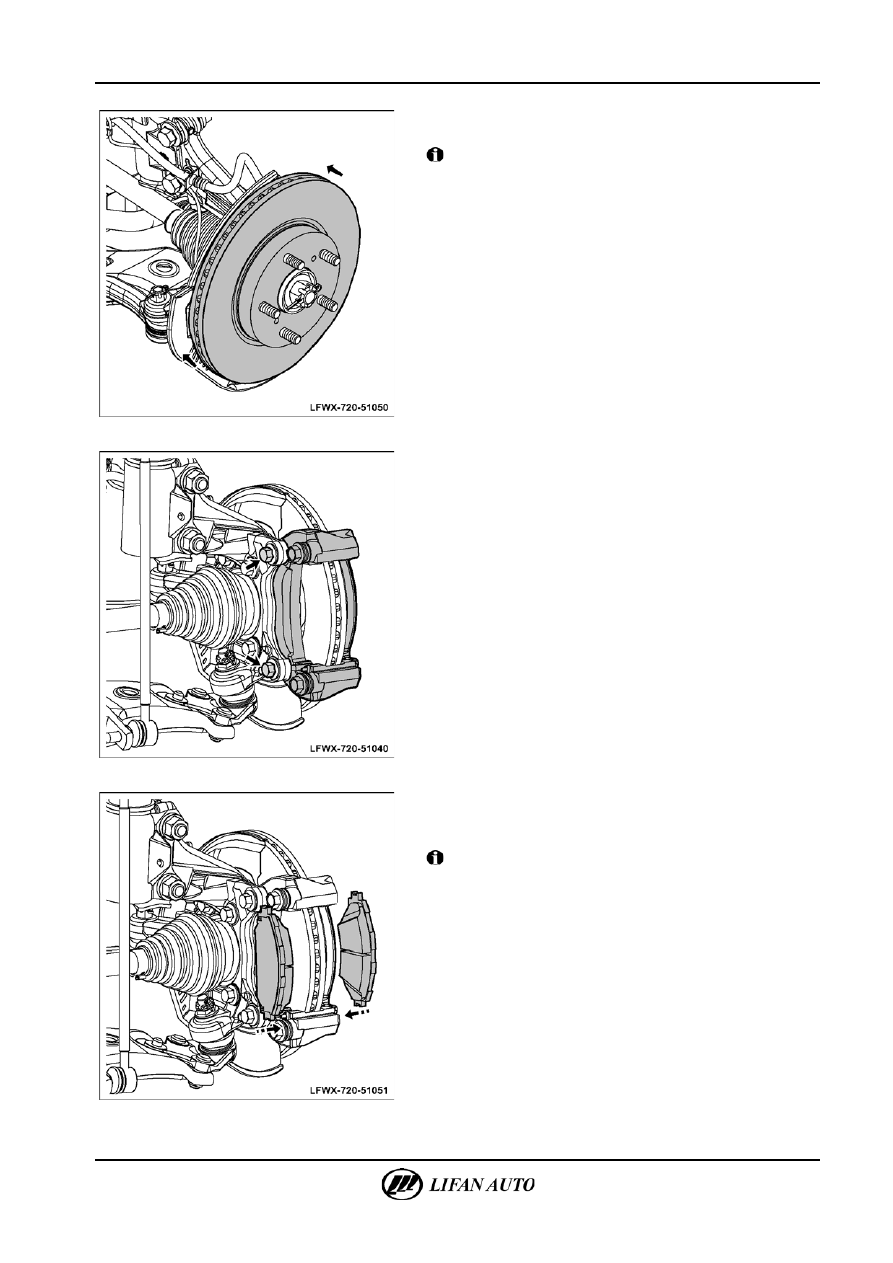

В.  Установить передний тормозной диск на ступицу

переднего колеса.



Внимание

На поверхностях контакта между тормозным диском

и фрикционными накладками не должно быть пятен масла.







Г.  Установить кронштейн тормозного суппорта на

поворотный кулак, установить и затянуть крепежные

болты.
Момент затяжки: 80–110 Н·м







8.

Установить тормозные колодки.

А.  Установить тормозные колодки в монтажное положение

с обеих сторон кронштейна тормозного суппорта.



Внимание

На поверхностях контакта между тормозным диском

и фрикционными накладками не должно быть пятен масла.

51-28

Рабочая тормозная система - Передний тормоз







9.

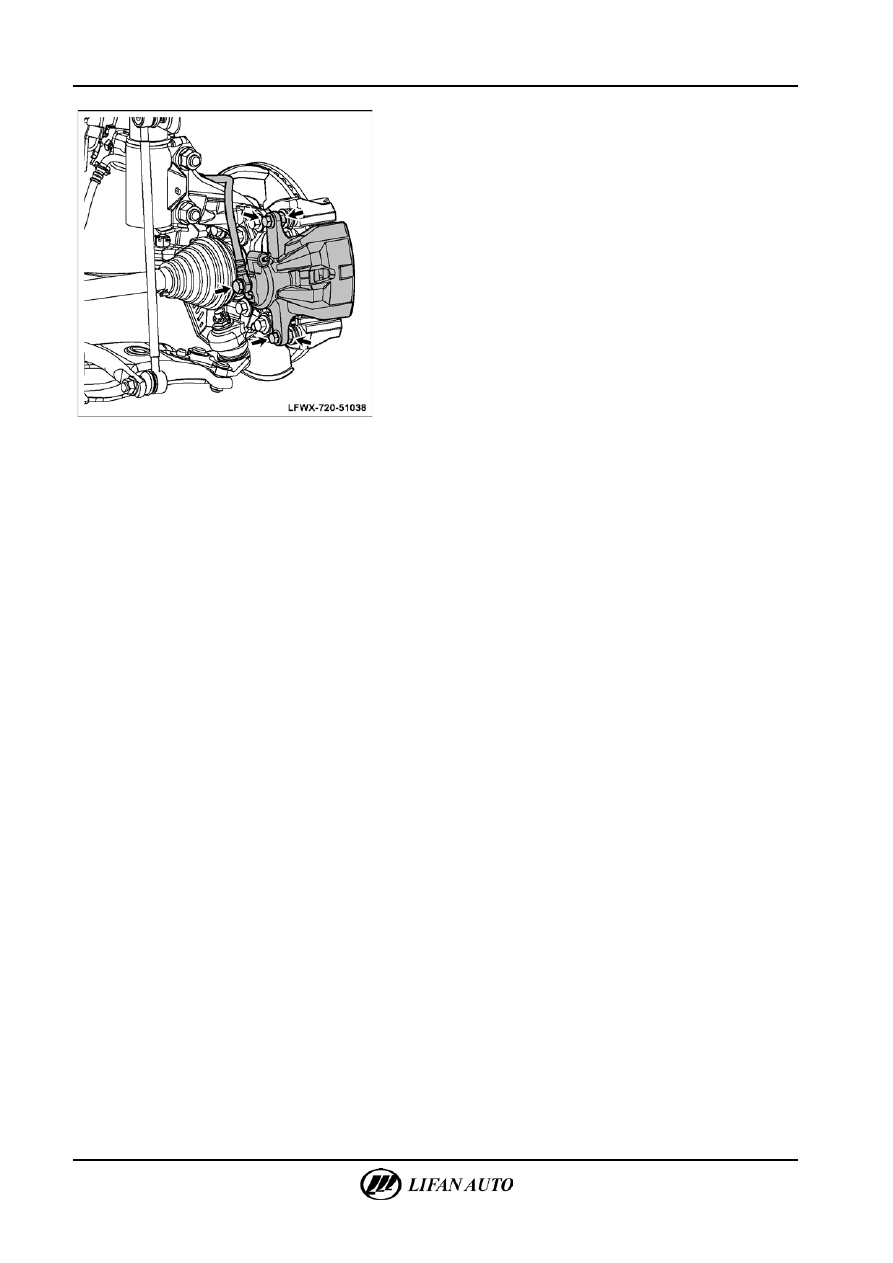

Установить передний тормозной суппорт.

А.  Надеть тормозной суппорт на обе тормозные колодки,

с помощью гаечного ключа удержать направляющую

втулку переднего тормозного суппорта, установить

и затянуть крепежные болты тормозного суппорта.
Момент затяжки: 55–65 Н·м

Б.  Установить уплотнительное кольцо и полый болт

переднего тормозного шланга.
Момент затяжки: 35–45 Н·м

В.  Установить передние колеса
Г.  Залить тормозную жидкость и прокачать тормозную

систему.



Рабочая тормозная система — Задний тормоз

51-29



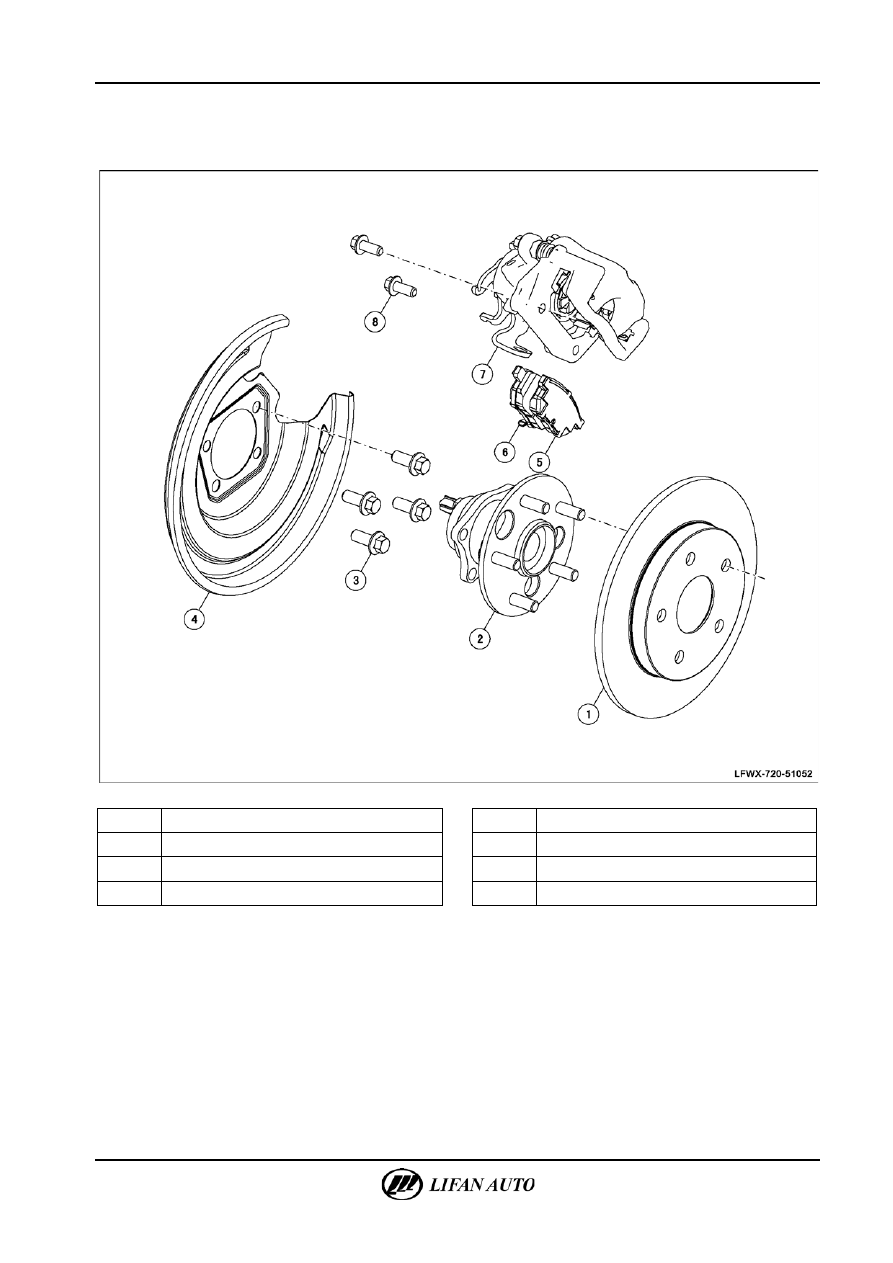

Задний тормоз

Схема компонентов





1

Тормозной диск заднего тормозного механизма

2

Узел ступицы заднего колеса

3

Шестигранный болт с буртиком

4

Грязезащитный щиток заднего тормоза



5

Задняя внешняя тормозная колодка

6

Задняя внутренняя тормозная колодка

7

Задний тормозной суппорт в сборе

8

Шестигранный болт с буртиком
