51-22

Рабочая тормозная система - Передний тормоз





Передний тормоз

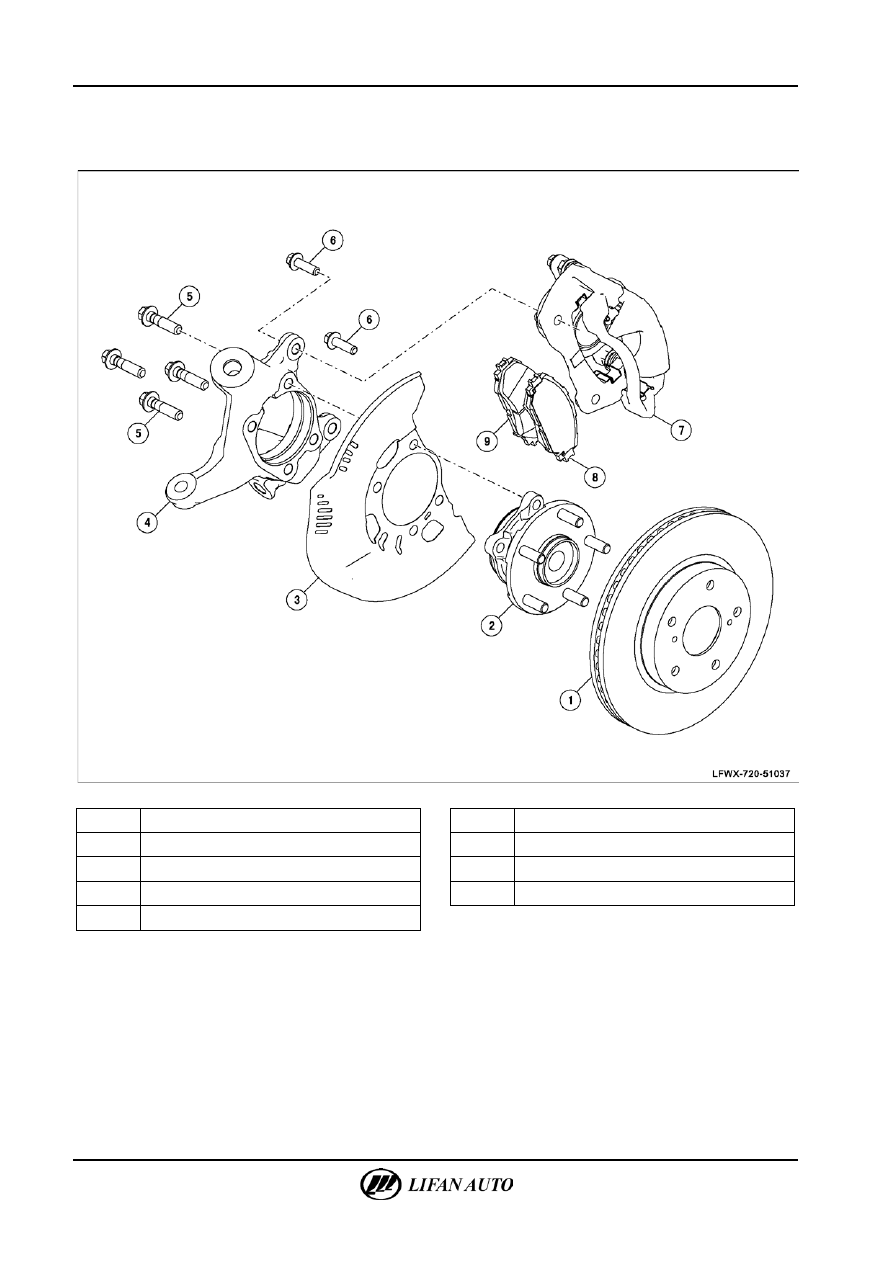

Схема компонентов





1

Тормозной диск переднего тормозного механизма

2

Передняя ступица в сборе

3

Щиток переднего тормозного механизма

4

Поворотный кулак

5

Шестигранный болт с буртиком



6

Шестигранный болт с буртиком

7

Узел переднего тормозного суппорта

8

Передняя внешняя тормозная колодка

9

Передняя внутренняя тормозная колодка





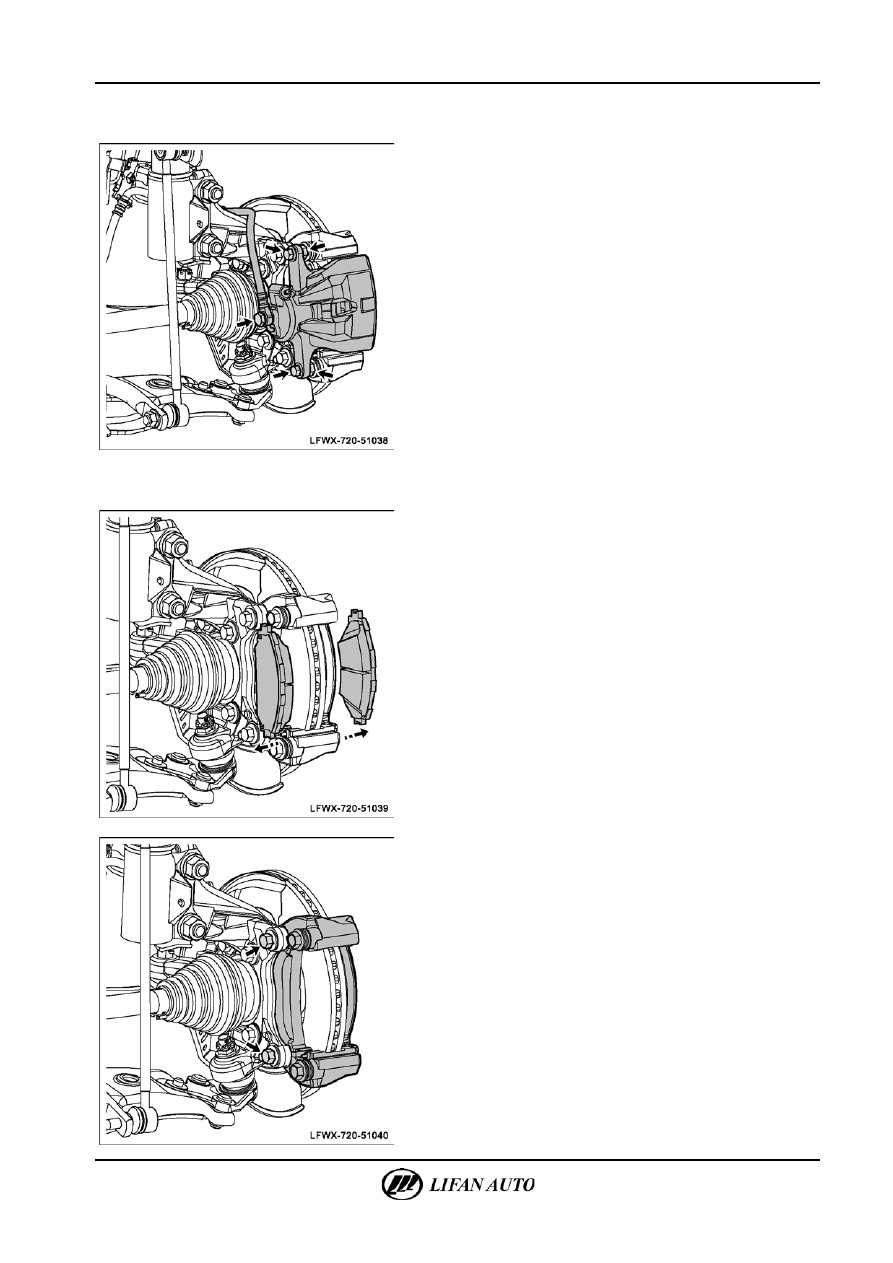

Рабочая тормозная система — Передний тормоз

51-23



Замена



1.

Поднять автомобиль и снять передние колеса.

2.

Снять передний тормозной суппорт.

А.  Слить тормозную жидкость из тормозной системы.
Б.  Отвернуть полый болт переднего тормозного шланга

и снять уплотнительное кольцо, после этого отодвинуть

тормозной шланг.

△ Сов

е

т



Если нельзя заменить тормозной суппорт в сборе, не перерезать

тормозной шланг в тормозном суппорте.
В.  Удерживая направляющую втулку переднего тормозного

суппорта гаечным ключом, отвернуть крепежные болты

тормозного суппорта и снять передний тормозной суппорт.

△ Сов

е

т



Когда тормозной суппорт снимается с кронштейна,

а тормозной шланг остается подсоединенным, подвесить

тормозной суппорт на толстой стальной проволоке или

аналогичном материале. В противном случае тормозной шланг

может быть поврежден под действием массы тормозного

суппорта, что приведет к утечке тормозной жидкости.







Г.  Снять тормозные колодки с кронштейна тормозного

суппорта и измерить толщину тормозных накладок для

проверки необходимости их замены.

△ Сов

е

т



Измерить толщину фрикционной накладки, заменить ее

в случае превышения предела износа.







Д.  Вывернуть крепежные болты кронштейна тормозного

суппорта и снять кронштейн суппорта с поворотного

кулака.

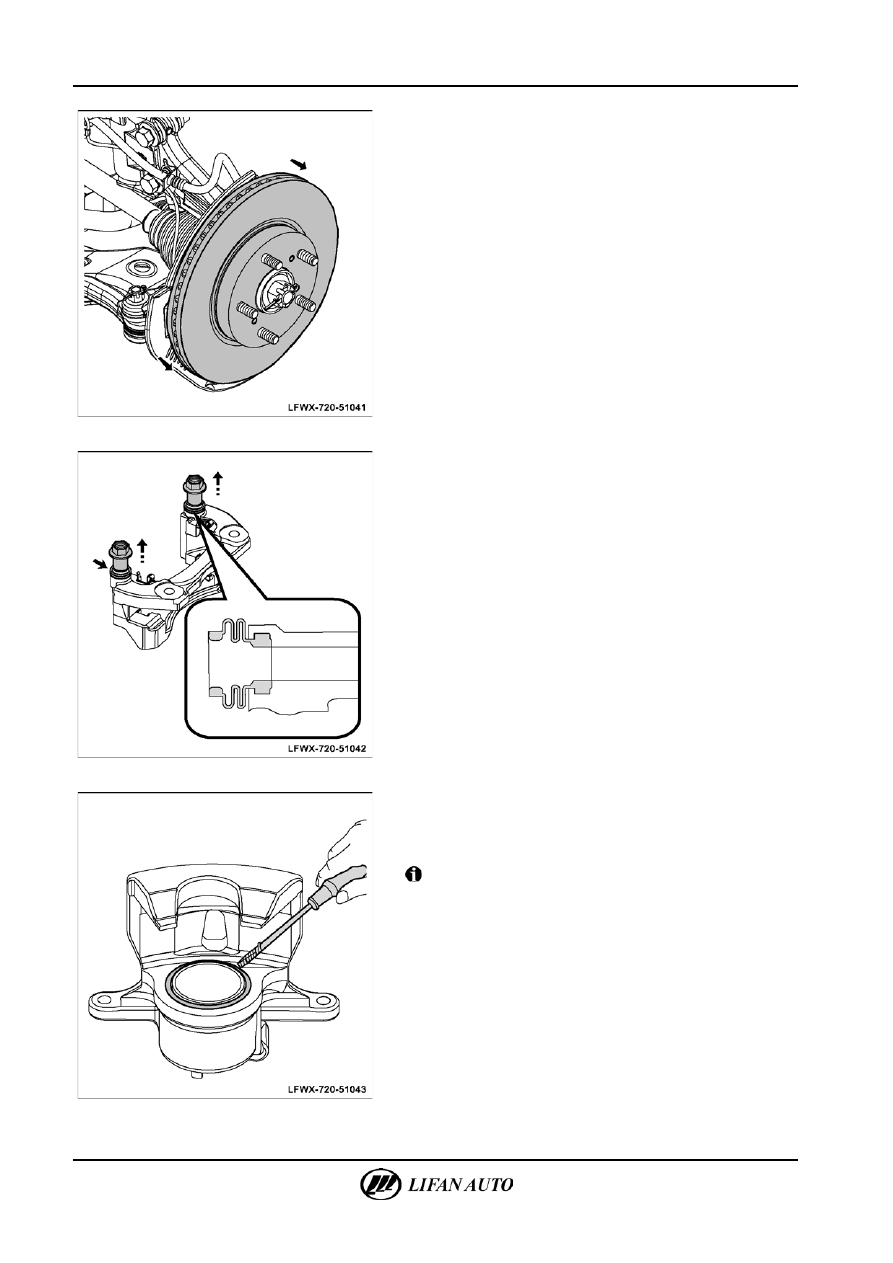

51-24

Рабочая тормозная система - Передний тормоз







3.

Снять передний тормозной диск.

А.  Снять передний тормозной диск с передней ступицы

колеса. Проверить необходимость замены тормозного

диска.

△ Сов

е

т



При снятии диска ввернуть болт в отверстие тормозного диска

и снять его со ступицы.







4.

Снять направляющую втулку переднего тормозного

суппорта.

А.  Вынуть направляющую втулку из кронштейна тормозного

суппорта.

Б.  Снять пылезащитную манжету направляющей втулки с

кронштейна переднего тормозного суппорта.







5.

Разобрать тормозной суппорт.

А.  Поддеть неподвижное кольцо пылезащитного чехла

тормозного цилиндра с помощью отвертки и снять

пылезащитную манжету.



Внимание

Перед использованием отвертки обернуть ее конец лентой.



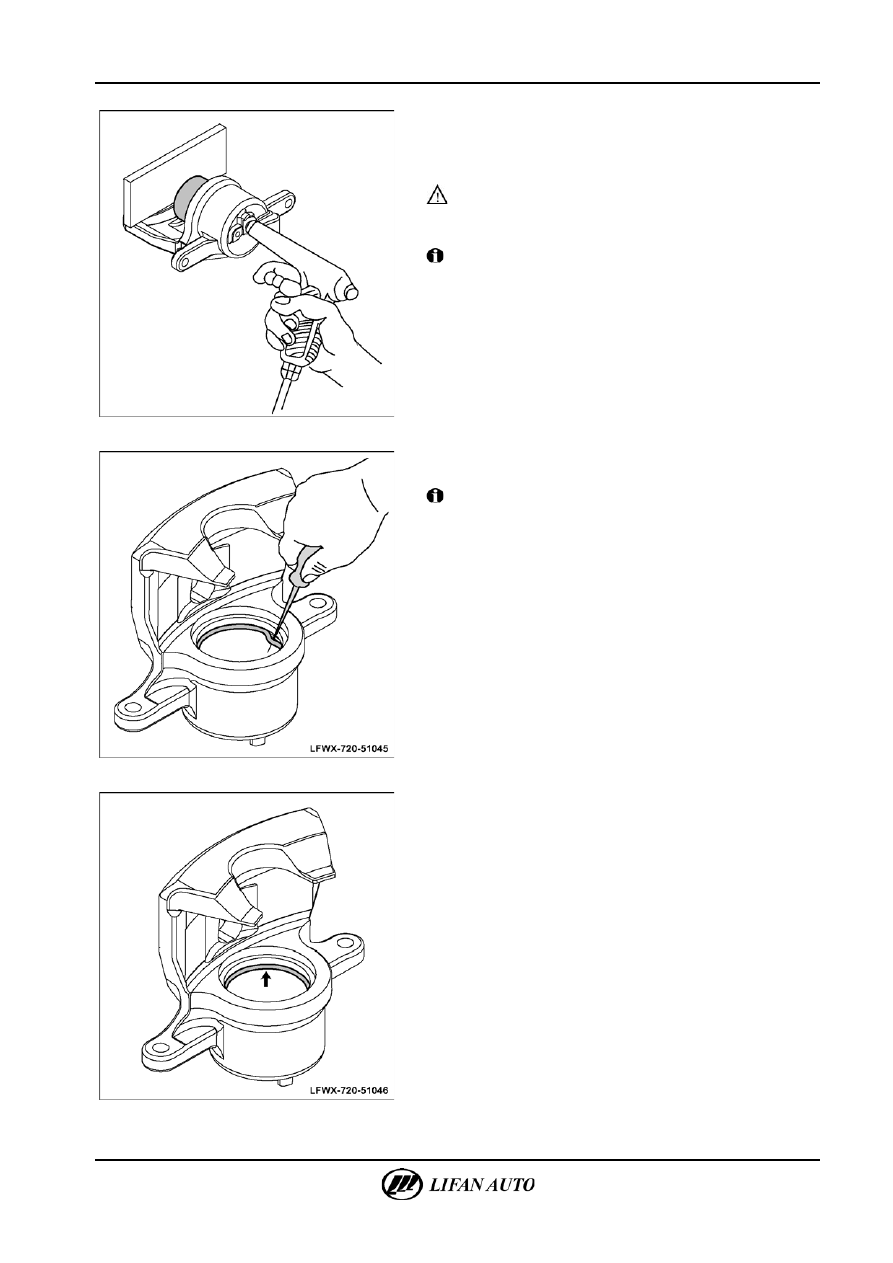

Рабочая тормозная система — Передний тормоз

51-25





Б.  Поместить деревянный брусок между поршнем суппорта

и противоположной частью корпуса тормозного суппорта.

В.  Выдавить поршень из тормозного цилиндра сжатым

воздухом.



Предупреждение

Не держать пальцы перед поршнем при нагнетании

сжатого воздуха.



Внимание

Не допускать разбрызгивания тормозной жидкости.







Г.  Отверткой снять уплотнительные манжеты из тормозного

цилиндра.



Внимание

Заменить снятые уплотнительные манжеты.
Д.  Проверить зеркало цилиндра и поршень на наличие

коррозии или царапин, выполнить необходимую замену.







6.

Установить тормозной суппорт.

А.  Нанести консистентную смазку на новую уплотнительную

манжету поршня, установить ее внутри тормозного

цилиндра.
