51-14

Рабочая тормозная система - Главный тормозной цилиндр





Главный тормозной цилиндр

Замена



1.

Снять воздушный фильтр с кронштейном в сборе (см.

главу 14 «Система впуска-выпуска — Воздушный

фильтр — Замена»).

2.

Слить тормозную жидкость из бачка тормозной

жидкости и магистрали (см. главу 51 «Рабочая

тормозная система — Тормозная жидкость — Слив»).



Внимание

Тормозная жидкость обладает сильными коррозионными

свойствами. Соблюдать осторожность, чтобы не пролить

тормозную жидкость на кожу или краску кузова автомобиля.

Если тормозная жидкость попадет на кожу или поверхность

кузова автомобиля, немедленно смыть ее.

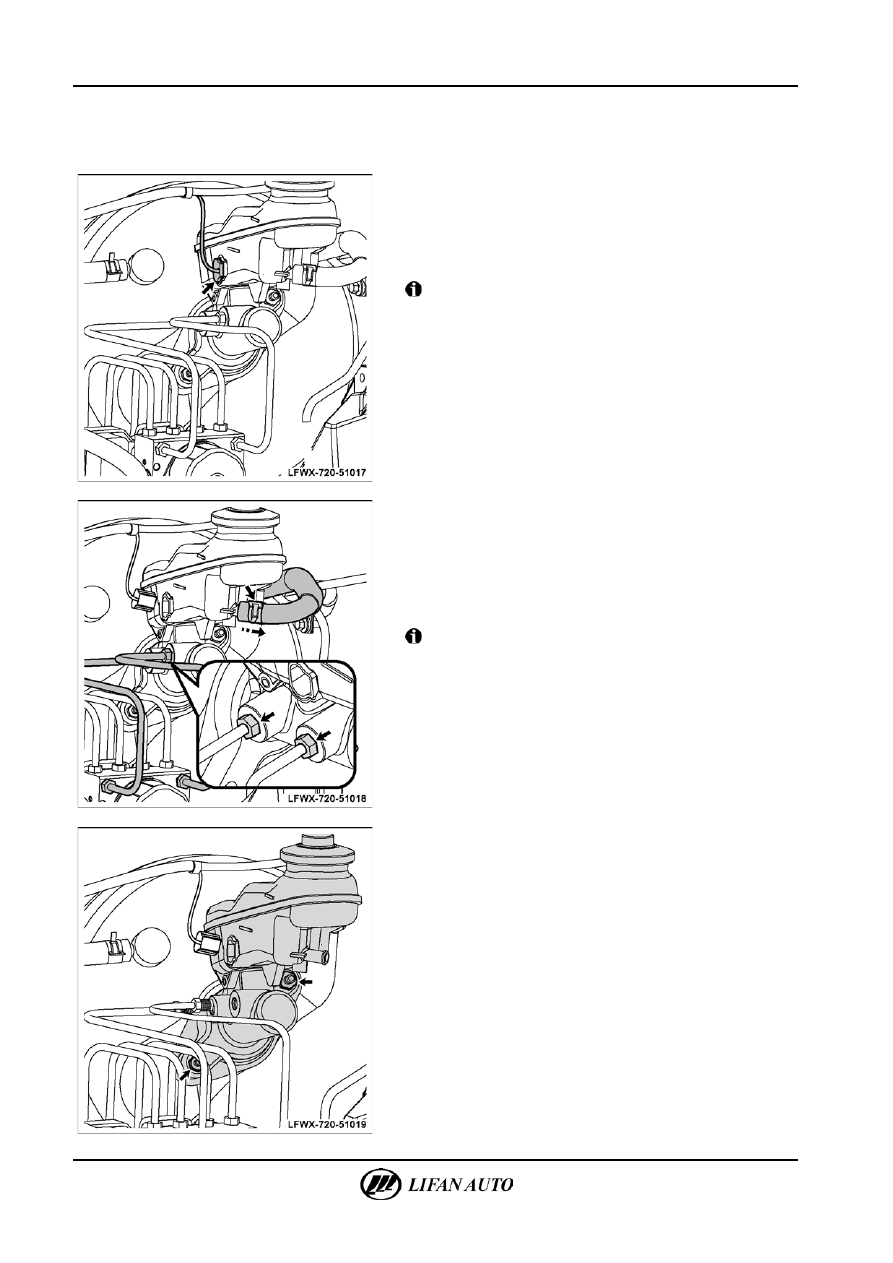

3.

Отсоединить разъем переключателя контрольной

лампы низкого уровня тормозной жидкости.







4.

Отсоединить тормозную трубку от главного тормозного

цилиндра.

А.  Снять эластичный хомут с входной трубки главного

цилиндра сцепления и отсоединить ее от главного

цилиндра сцепления.

Б.  Отсоединить выпускной трубопровод от главного

тормозного цилиндра с помощью трубного ключа.



Внимание

Заглушить конец тормозной трубки резиновой крышкой

для предотвращения вытекания тормозной жидкости

и предотвращения загрязнения.







5.

Снять главный тормозной цилиндр с бачком

тормозной жидкости.

А.  Отвернуть 2 гайки крепления главного тормозного

цилиндра.

Б.  Вынуть главный тормозной цилиндр с бачком тормозной

жидкости.

В.  Слить всю жидкость из бачка тормозной жидкости

главного цилиндра.



Рабочая тормозная система — Главный тормозной цилиндр

51-15





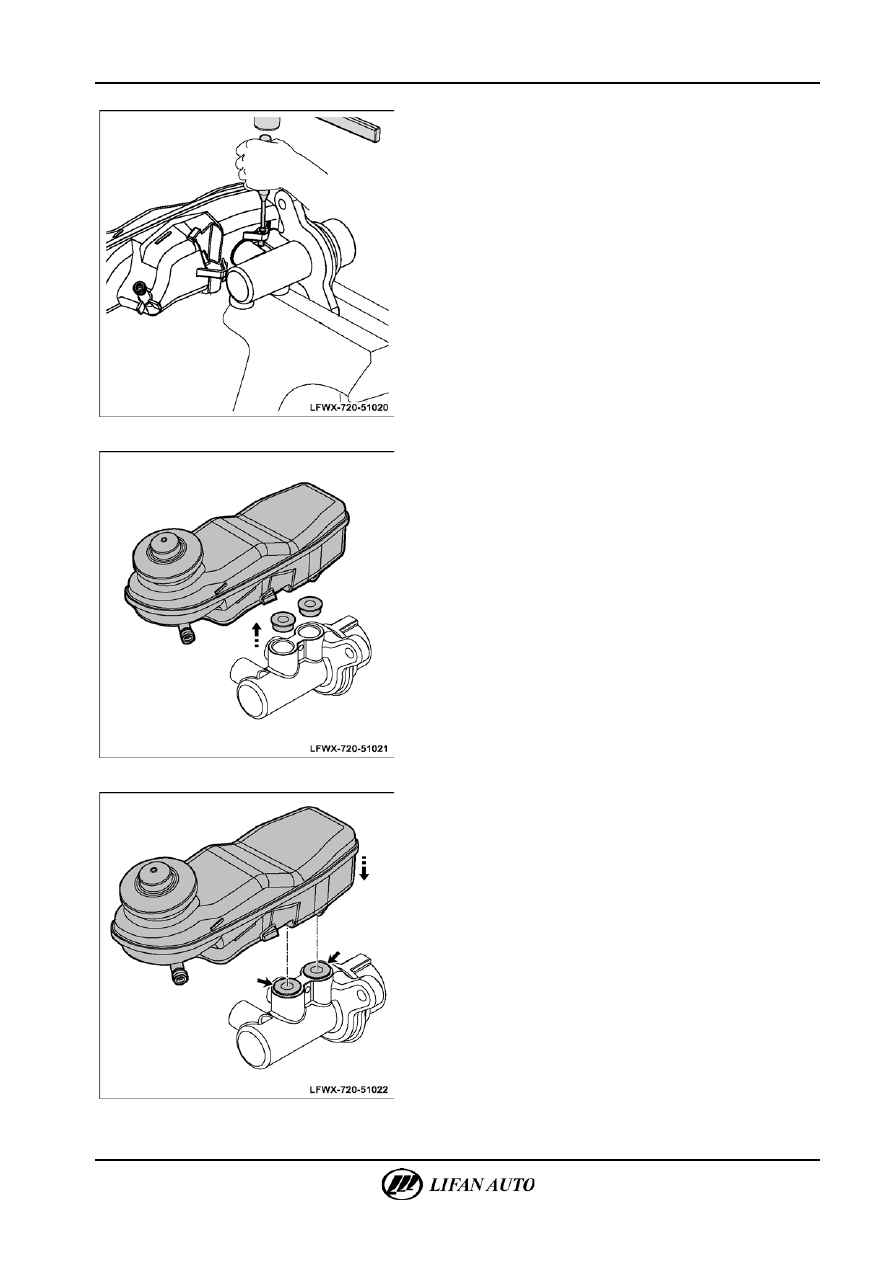

6.

Снять бачок тормозной жидкости.

А.  Закрепить бачок тормозной жидкости в настольных тисках.

Используя пробойник, выбить стопорный штифт между

главным тормозным цилиндром и бачком тормозной

жидкости.







Б.  Снять бачок тормозной жидкости и уплотнительное

кольцо.

△ Сов

е

т



Потянуть бачок тормозной жидкости вверх для облегчения его

снятия с корпуса главного тормозного цилиндра, вынуть

уплотнительное кольцо из канавки бачка тормозной жидкости.

Проверить, имеет ли бачок тормозной жидкости трещину или

деформацию. При необходимости заменить бачок тормозной

жидкости. Использовать чистый спирт для промывки бачка

тормозной жидкости. Просушить бачок тормозной жидкости

сжатым воздухом без примеси смазочного масла.







7.

Установка бачка тормозной жидкости

А.  Нанести смазочное масло на уплотнительное кольцо бачка

тормозной жидкости, затем установить его в главный

тормозной цилиндр и установить бачок тормозной

жидкости.

51-16

Рабочая тормозная система - Главный тормозной цилиндр







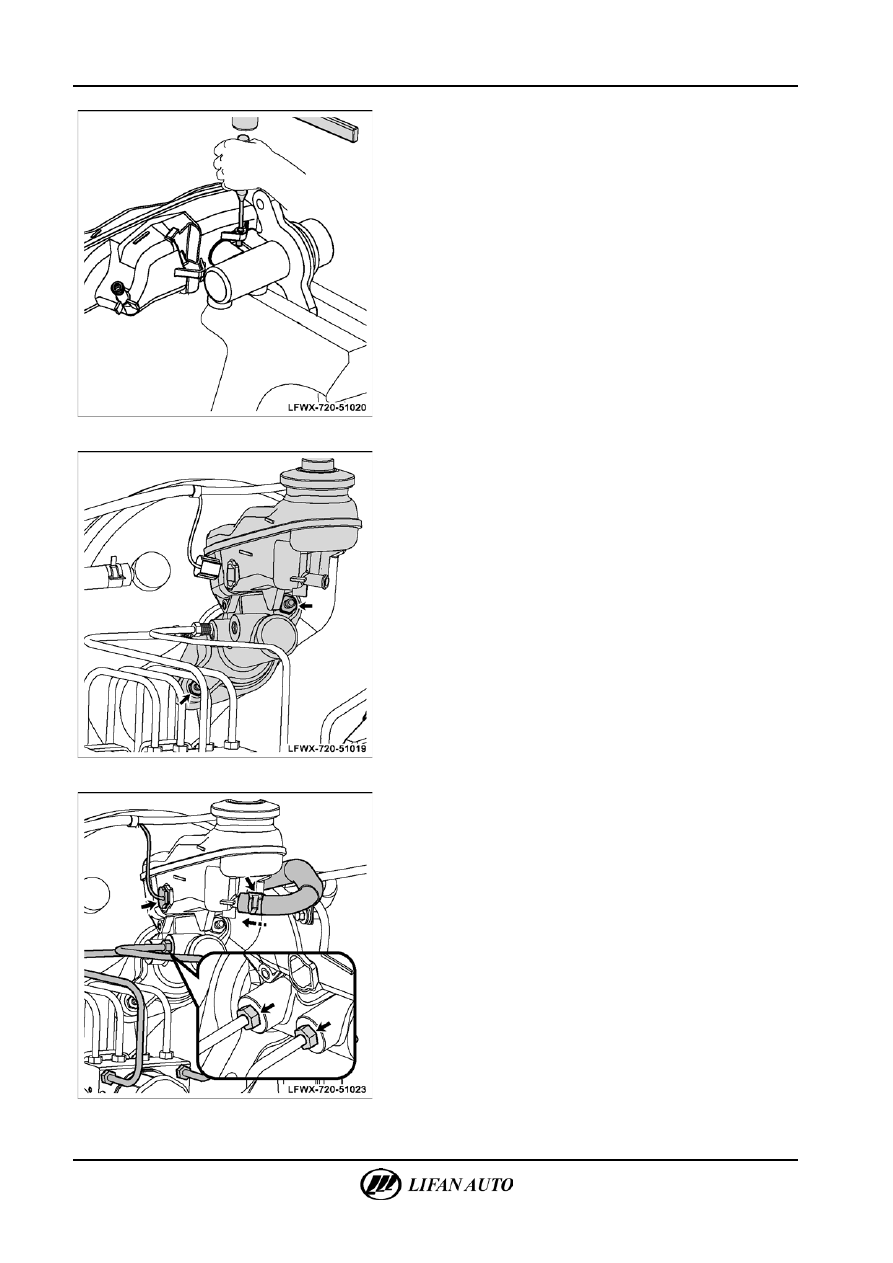

Б.  Использовать пробойник для установки стопорного

штифта бачка тормозной жидкости.







8.

Установить главный тормозной цилиндр.

А.  Установить главный тормозной цилиндр в сборе с бачком

на вакуумный усилитель, после этого надеть и затянуть

крепежные гайки.
Момент затяжки: 20–26 Н·м







9.

Подсоединить трубопроводы к главному тормозному

цилиндру.

А.  С помощью эластичного хомута закрепить впускную

трубку главного цилиндра сцепления.

Б.  Снять пластмассовые или резиновые заглушки

с тормозных трубопроводов, установить их на главный

тормозной цилиндр и затянуть наконечники трубок.
Момент затяжки: 14–18 Н·м

10.

Подсоединить разъем переключателя контрольной

лампы низкого уровня тормозной жидкости.

11.

Установить воздушный фильтр с кронштейном в сборе

(см. главу 14 «Система впуска-выпуска — Воздушный

фильтр — Замена»).

12.

Залить тормозную жидкость и прокачать тормозную

систему.



Рабочая тормозная система — Вакуумный усилитель тормозов

51-17



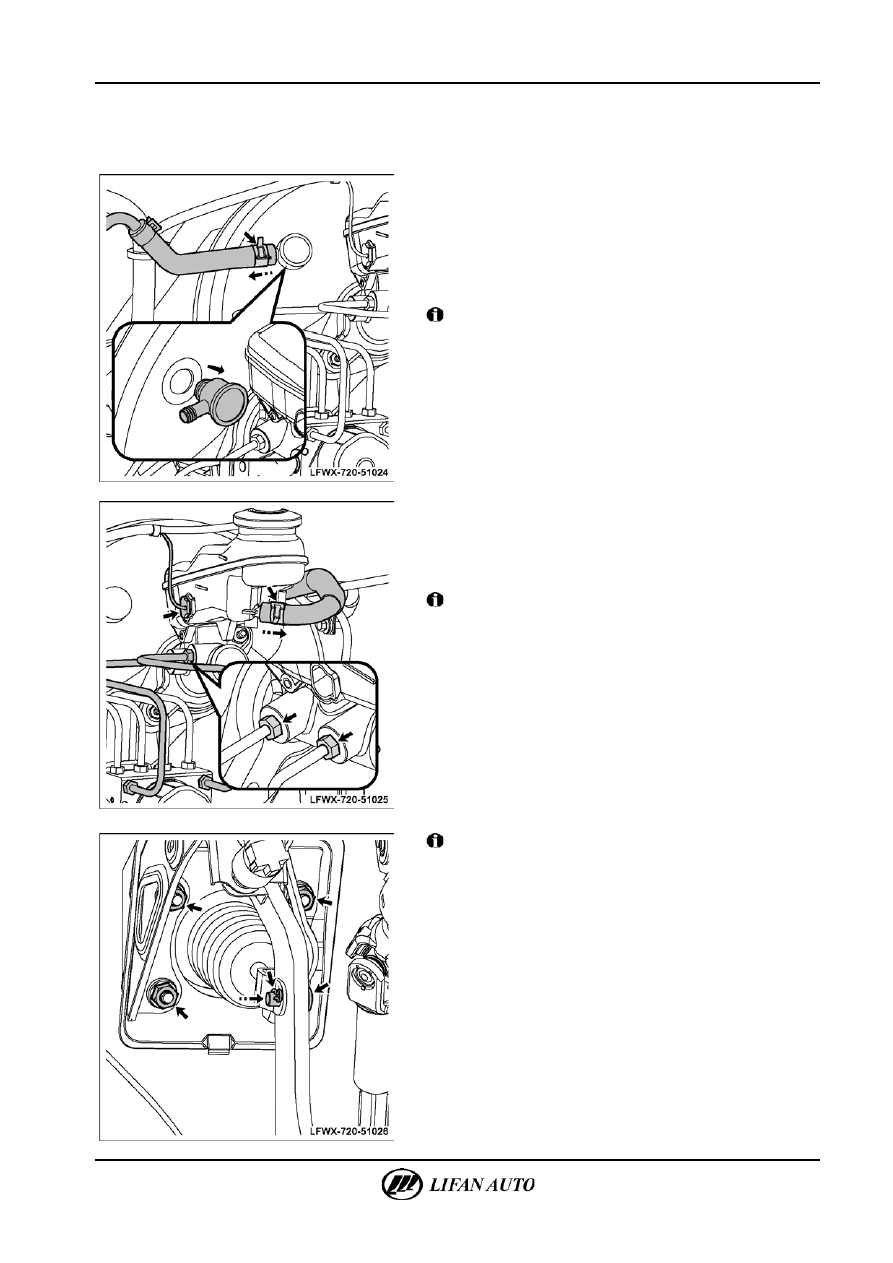

Вакуумный усилитель тормозов

Замена



1.

Снять воздушный фильтр с кронштейном в сборе (см.

главу 14 «Система впуска-выпуска — Воздушный

фильтр — Замена»).

2.

Снять вакуумную трубку усилителя.

А.  Снять стальной эластичный зажим вакуумной трубки

усилителя и отсоединить вакуумную трубку.

Б.  Снять обратный клапан с вакуумного усилителя.



Внимание

Проверить плавность работы обратного клапана.







3.

Снять трубопроводы с главного тормозного цилиндра

и отсоединить разъем переключателя контрольной

лампы низкого уровня тормозной жидкости.

А.  Слить тормозную жидкость из бачка тормозной жидкости

и магистрали.



Внимание

Тормозная жидкость обладает сильными коррозионными

свойствами. Соблюдать осторожность, чтобы не пролить

тормозную жидкость на кожу или краску кузова

автомобиля. Если тормозная жидкость попадет на кожу или

поверхность кузова автомобиля, немедленно смыть ее.
Б.  Отсоединить разъем переключателя контрольной лампы

низкого уровня тормозной жидкости.

В.  Снять эластичный хомут с входной трубки главного

цилиндра сцепления и отсоединить ее от главного

цилиндра сцепления.

Г.  Вывернуть наконечники тормозных трубок из главного

тормозного цилиндра с помощью трубного ключа.





Внимание

Заглушить конец тормозной трубки резиновой крышкой

для предотвращения вытекания тормозной жидкости

и загрязнения.


4.

Снять вакуумный усилитель в сборе с главным

тормозным цилиндром.

А.  Снять шплинт оси, соединяющей толкатель вакуумного

усилителя и педаль тормоза, и снять ось.

Б.  Отвинтить крепежные гайки вакуумного усилителя

к кузову автомобиля.
