Ручная коробка переключения передач (РКПП) - Стержень вилки переключения передач







2.

Сборка стержня вилки 3/4-й передач и стержня вилки
5-

й передачи и обратного хода

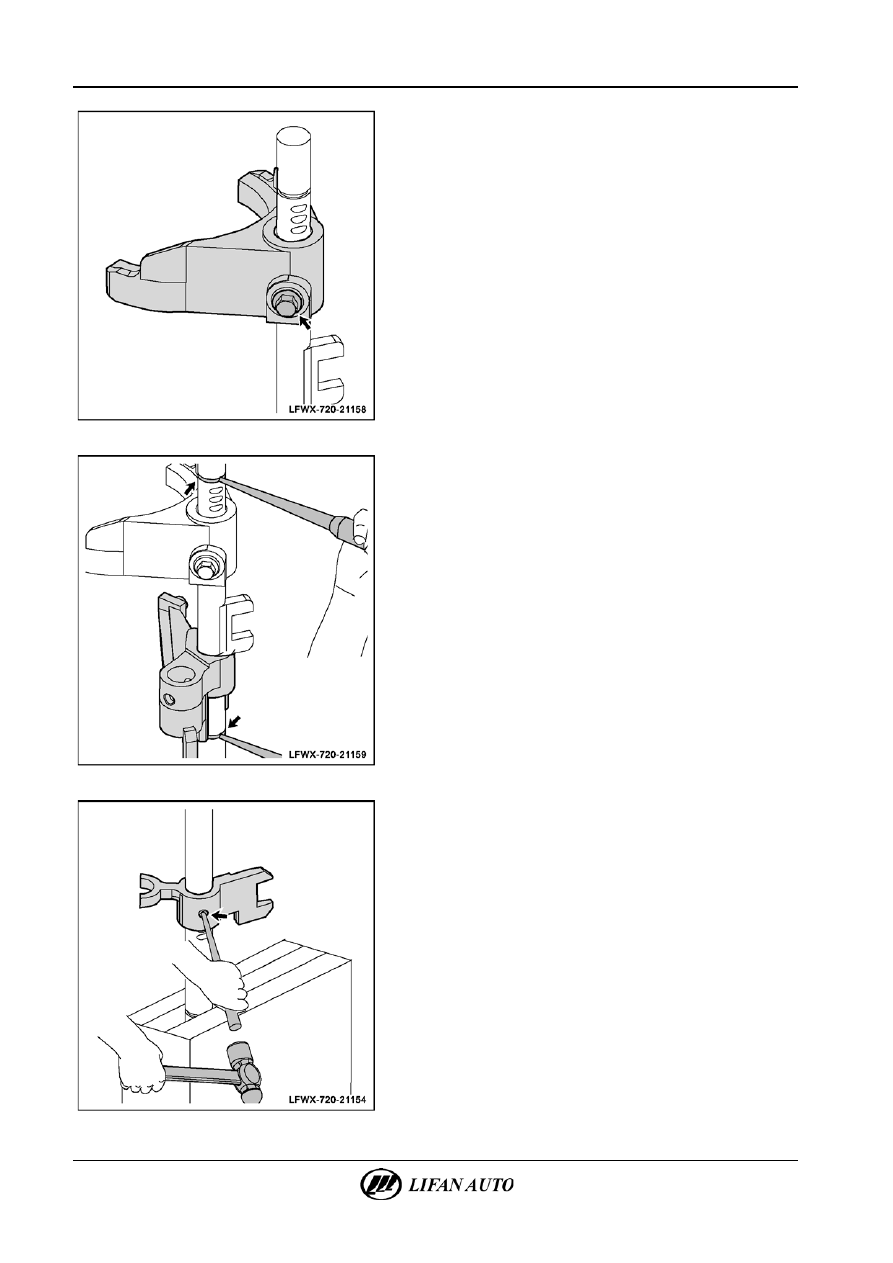

А.  Установить вилку переключения 3-й и 4-й передачи,

выровнять отверстие и установить стопорный болт вилки

переключения передачи.







Б.  Установить блок переключения заднего хода на стержень

вилки переключения 3/4-й передачи.

В.  Установить верхние и нижние распорные кольца на

стержень вилки переключения 3/4-й передачи.







Г.  Установить блок 5-й передачи и заднего хода на стержень

вилки переключения 5-й передачи и заднего хода.



Ручная коробка переключения передач (РКПП) - Стержень вилки переключения передач

21-85





Д.  Вставить возвратную пружину и вилку переключения 5-й

передачи на стержень вилки переключения 5-й передачи

и заднего хода, установить стопорное кольцо на стержень

вилки.







Е.  Установить блокирующий штифт в отверстия блока

заднего хода; затем вставить стержень вилки

переключения 5-й передачи и заднего хода в отверстие

блока заднего хода.

Ж.  Установите распорные кольца в нижней части стержня

вилки переключения 5-й передачи и заднего хода.

21-86

Ручная коробка переключения передач (РКПП) - Узел механизма переключения передач





Узел механизма переключения передач

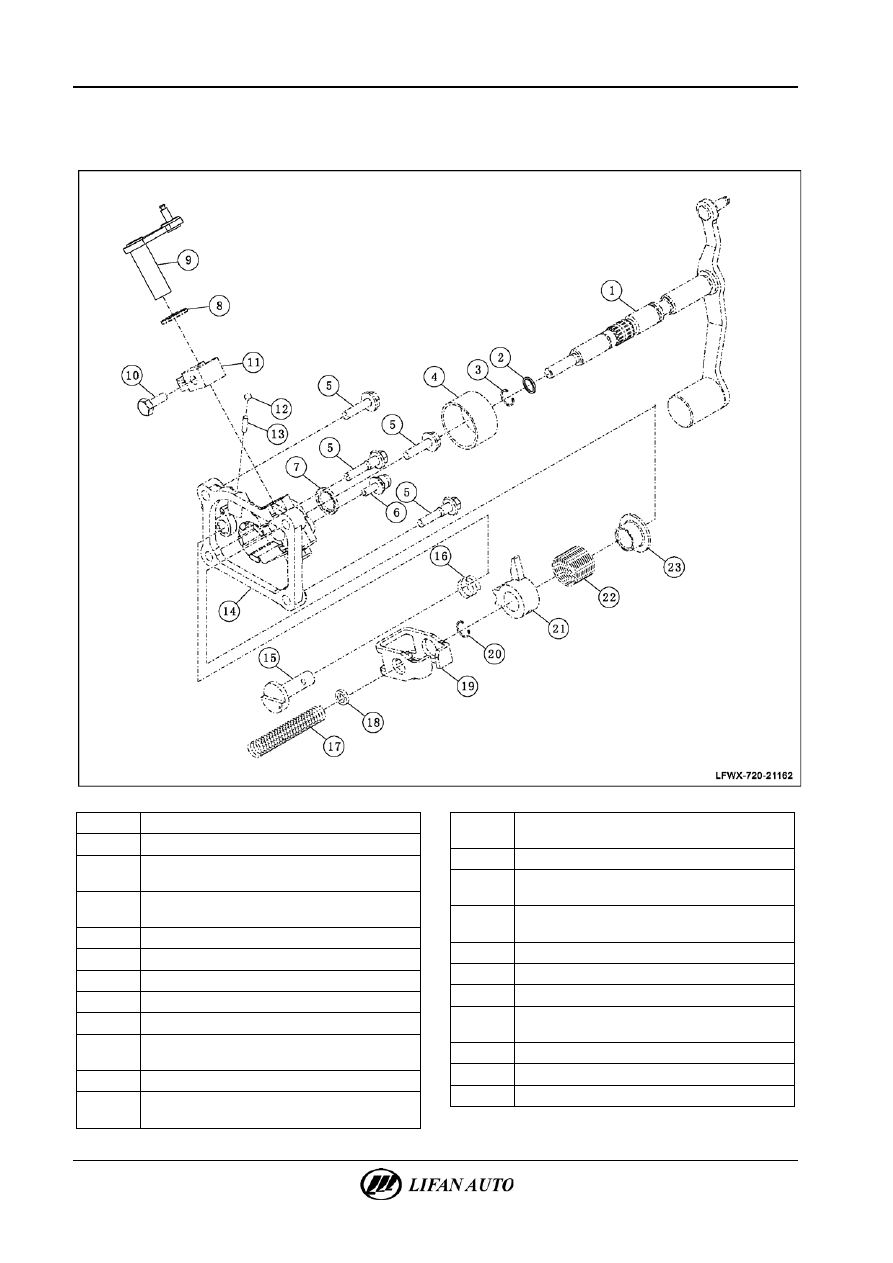

Схематическое изображение компонентов





1

Вал направляющей переключателя передач

2

Нейлоновая шайба переключателя передач

3

Стопорное кольцо направляющей рычага

переключения.

4

Защитная муфта направляющей вала

переключения передач

5

Болт крепления переключателя

6

Вентиляционный клапан

7

Уплотнение крышки переключателя

8

Уплотнение, рычаг выбора

9

Поперечный рычаг переключения

10

Болт крепления поперечного рычага

переключения

11

Качающаяся серьга рычага переключения

12

Шарик клапана блокирующего кулачка рычага
5-

й передачи/обратного хода



13

Штифт блокирующего кулачка рычага 5-й

передачи/обратного хода

14

Крышка рычага

15

Блокирующий кулачок рычага 5-й

передачи/обратного хода

16

Пружина блокирующего кулачка рычага 5-й

передачи/обратного хода

17

Пружина

18

Сальник направляющей вала

19

Кронштейн блокировки качающегося рычага

20

Стопорное кольцо направляющей рычага

переключения.

21

Рычаг переключения передач

22

Возвратная пружина

23

Посадочное место возвратной пружины





Ручная коробка переключения передач (РКПП) - Узел механизма переключения передач

21-87



Разборка



1.

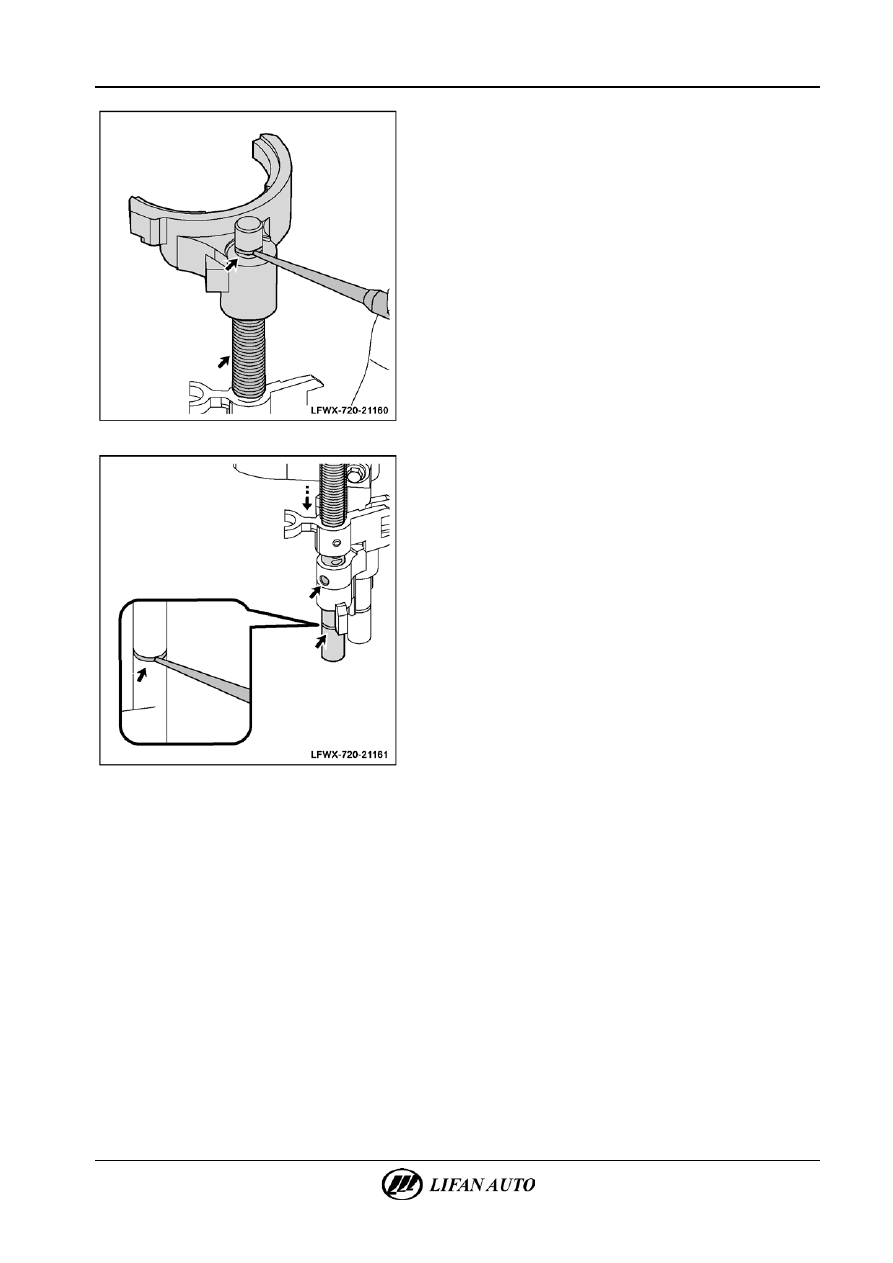

Снятие кронштейна крепления рычага переключения.

А.  С помощью выколотки удалить фиксирующий штифт

с качающейся серьги рычага переключения.







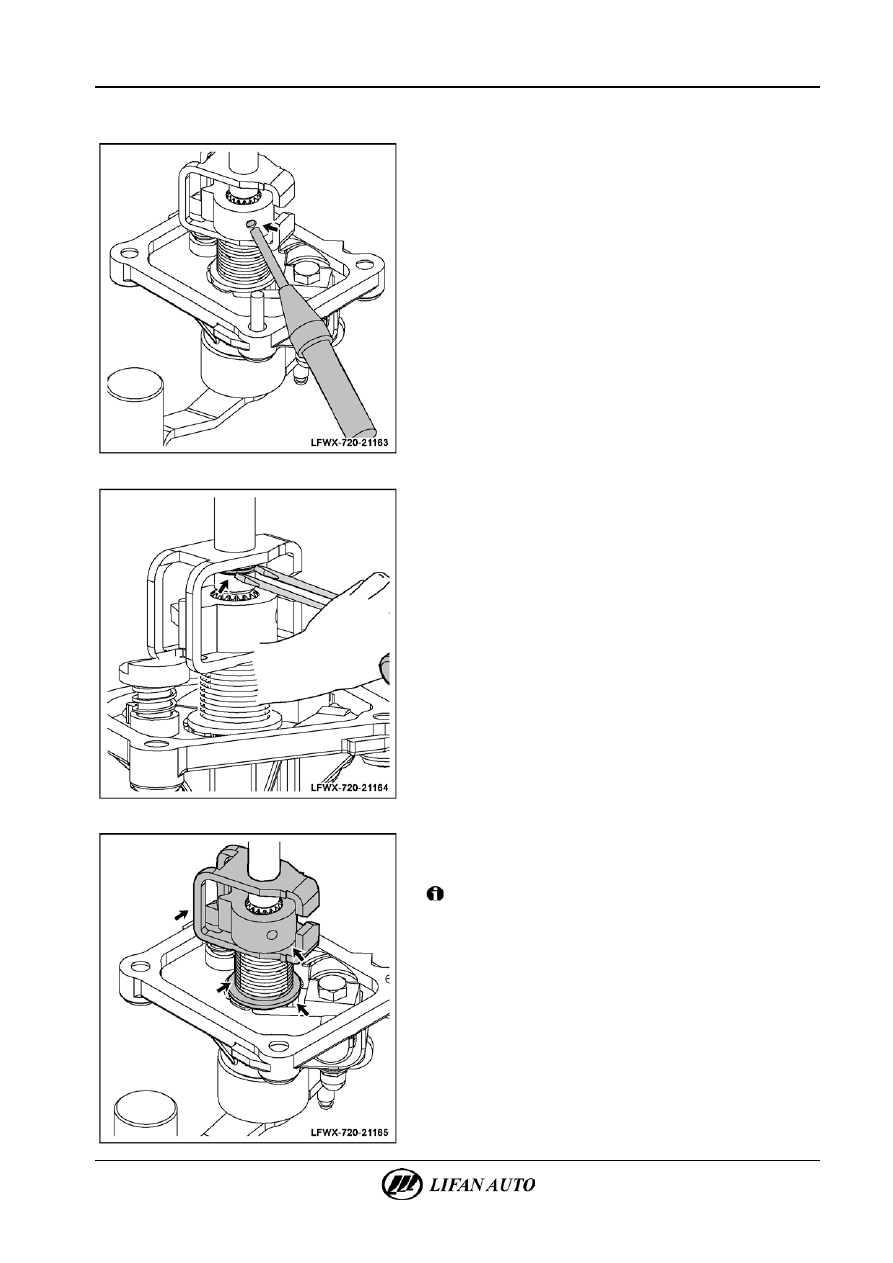

Б.  Снять стопорное кольцо направляющей рычага

переключения.







В.  Снять кронштейн крепления качающейся серьги рычага

переключения, блокирующий кронштейн и обратную

пружину с направляющей рычага переключения.



Внимание!

При снятии качающейся серьги рычага переключения

поставить метку на качающейся серьге рычага и рычаге

переключения для облегчения установки.
