21-76

Ручная коробка переключения передач (РКПП) - Промежуточная шестерня передачи заднего хода





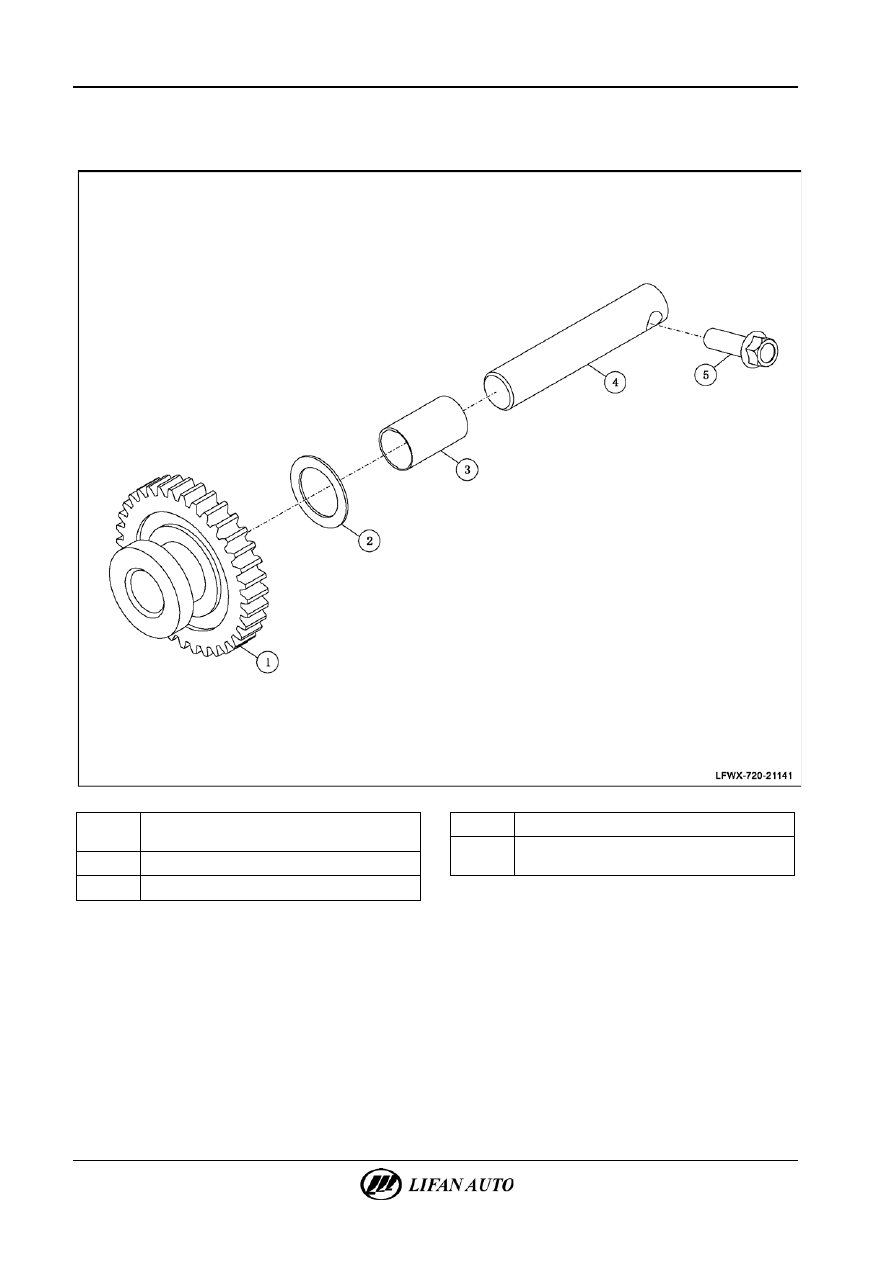

Промежуточная шестерня передачи заднего хода

Схематическое изображение компонентов





1

Вал промежуточной шестерни передачи заднего

хода

2

Шайба

3

Муфта шестерни



4

Промежуточная шестерня передачи заднего хода

5

Болты крепления промежуточной шестерни

заднего хода





Ручная коробка переключения передач (РКПП) - Промежуточная шестерня передачи заднего хода  21-77

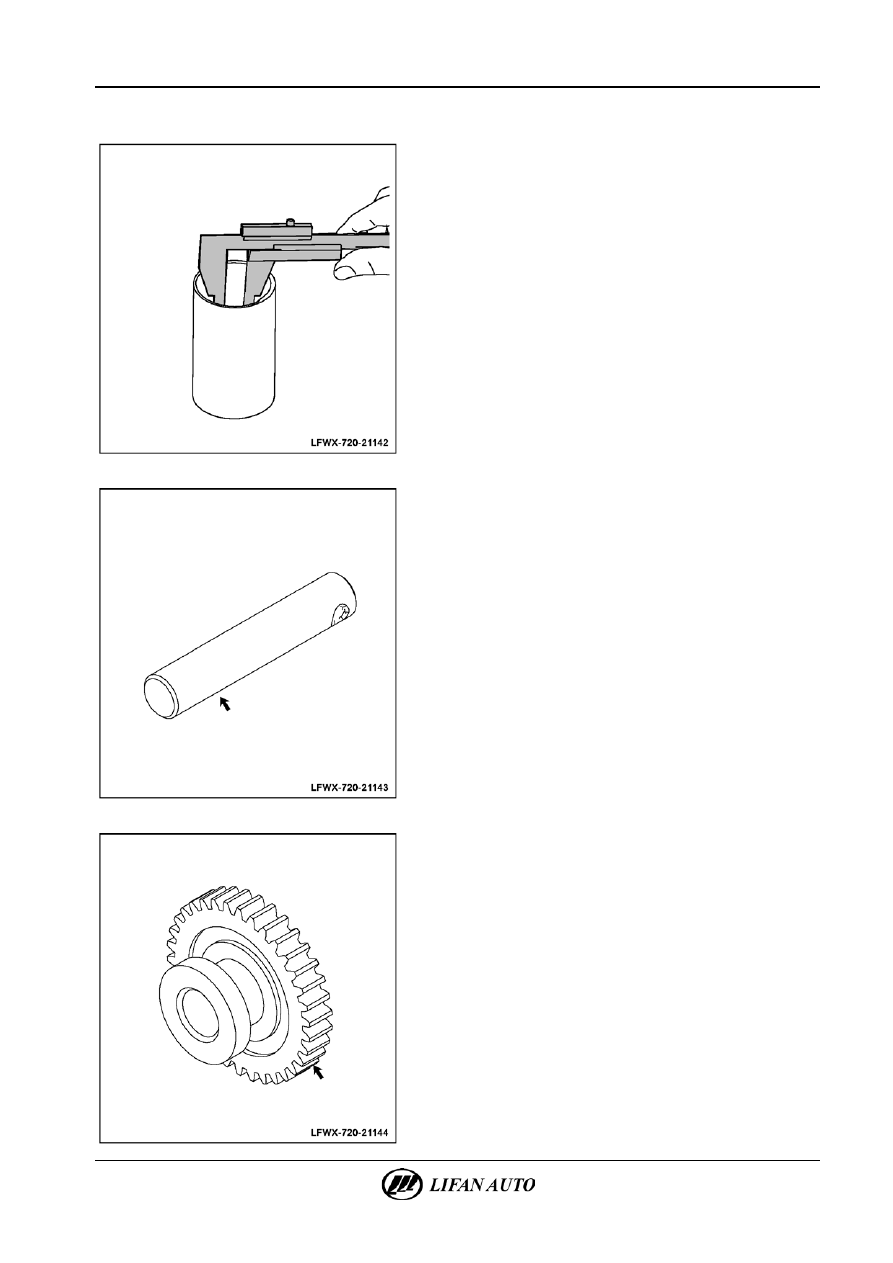

Проверка



1.

Проверка промежуточной шестерни заднего хода.

А.  С помощью штангенциркуля замерить внутренний диаметр

вкладыша шестерни и определить величину износа. Если

величина износа превышает предельные значения,

заменить вкладыш шестерни.
Максимально допустимый износ: 0,2 мм.







Б.  Проверить состояние вала заднего хода; при наличии

повреждений заменить его.







В.  Проверить наличие на шестерне следов износа, следов

разрушений, углублений и трещин. При обнаружении

заменить промежуточную шестерню заднего хода.

21-78

Ручная коробка переключения передач (РКПП) - Промежуточная шестерня передачи заднего хода





Замена



1.

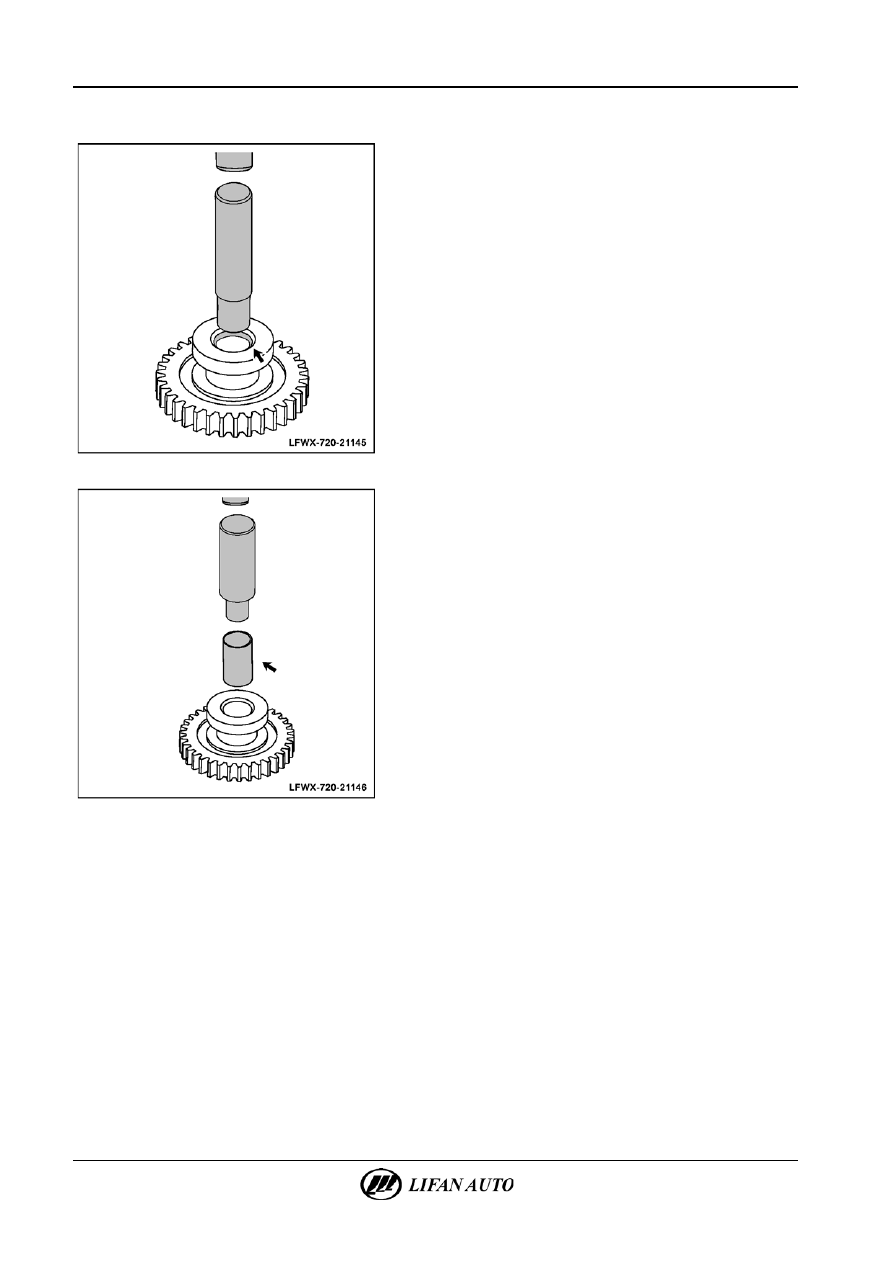

Замена промежуточной шестерни заднего хода.

А.  Выдавить муфту промежуточной шестерни заднего хода

с помощью специального устройства.







Б.  С помощью инструмента для установки вкладышей

вставьте вкладыши промежуточной шестерни заднего хода

в установочное положение.



Ручная коробка переключения передач (РКПП) - Стержень вилки переключения передач

21-79



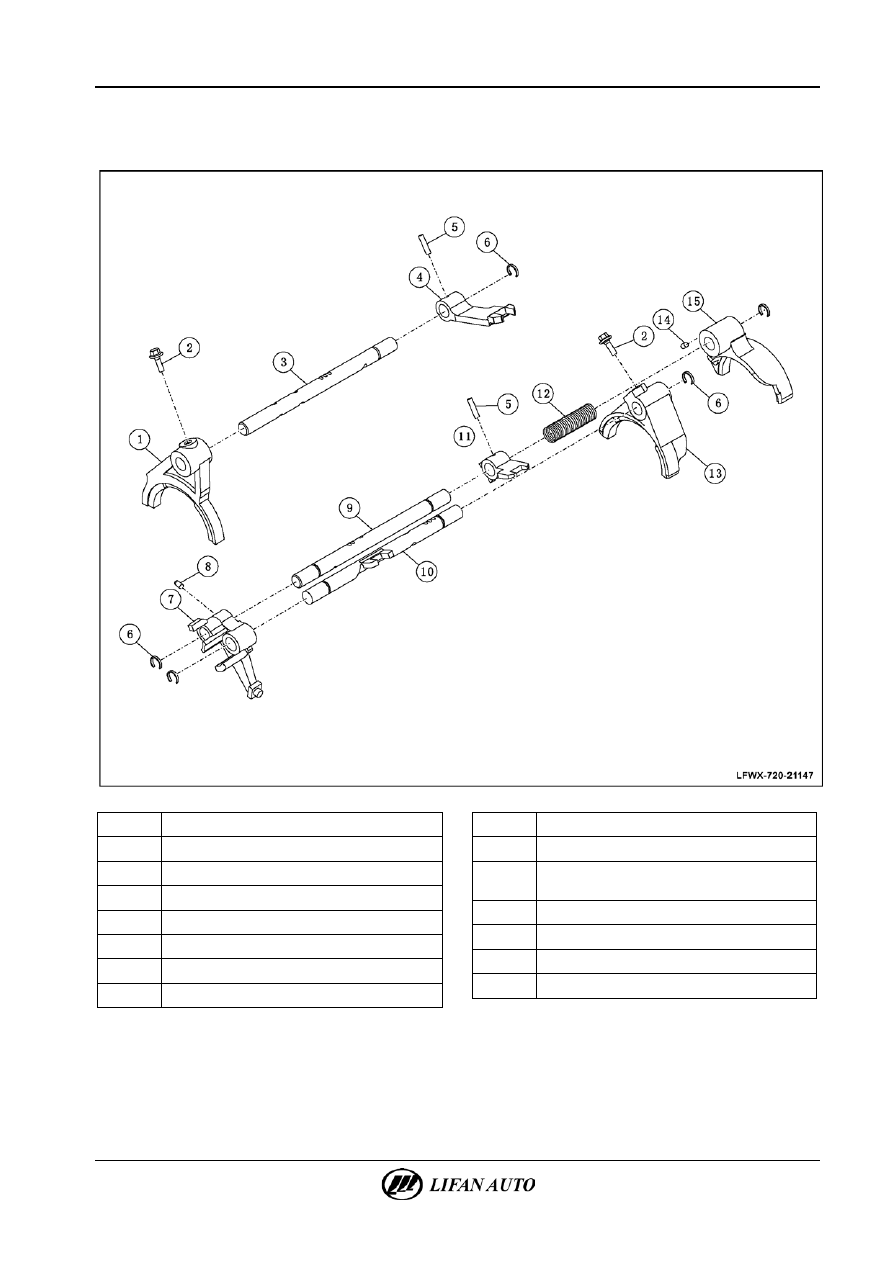

Стержень вилки переключения передач

Схематическое изображение компонентов





1

Вилка переключения 1/2-й передач

2

Стопорный болт вилки переключения

3

Стержень вилки 1/2-й передач

4

Направляющая стержня 1/2-й передач

5

Гибкий цилиндрический штифт

6

Распорное кольцо стержня вилки

7

Блок включения обратного хода

8

Блокирующий штифт A



9

Стержень вилки 5-й передачи и заднего хода

10

Стержень вилки 3/4-й передач

11

Направляющая стержня вилки 5-й передачи

и заднего хода

12

Возвратная пружина вилки

13

Вилка переключения 3/4-й передач

14

Блокирующий штифт В

15

Вилка переключения 5-й передачи
