Ручная коробка переключения передач (РКПП) - Стержень вилки переключения передач





Разборка



1.

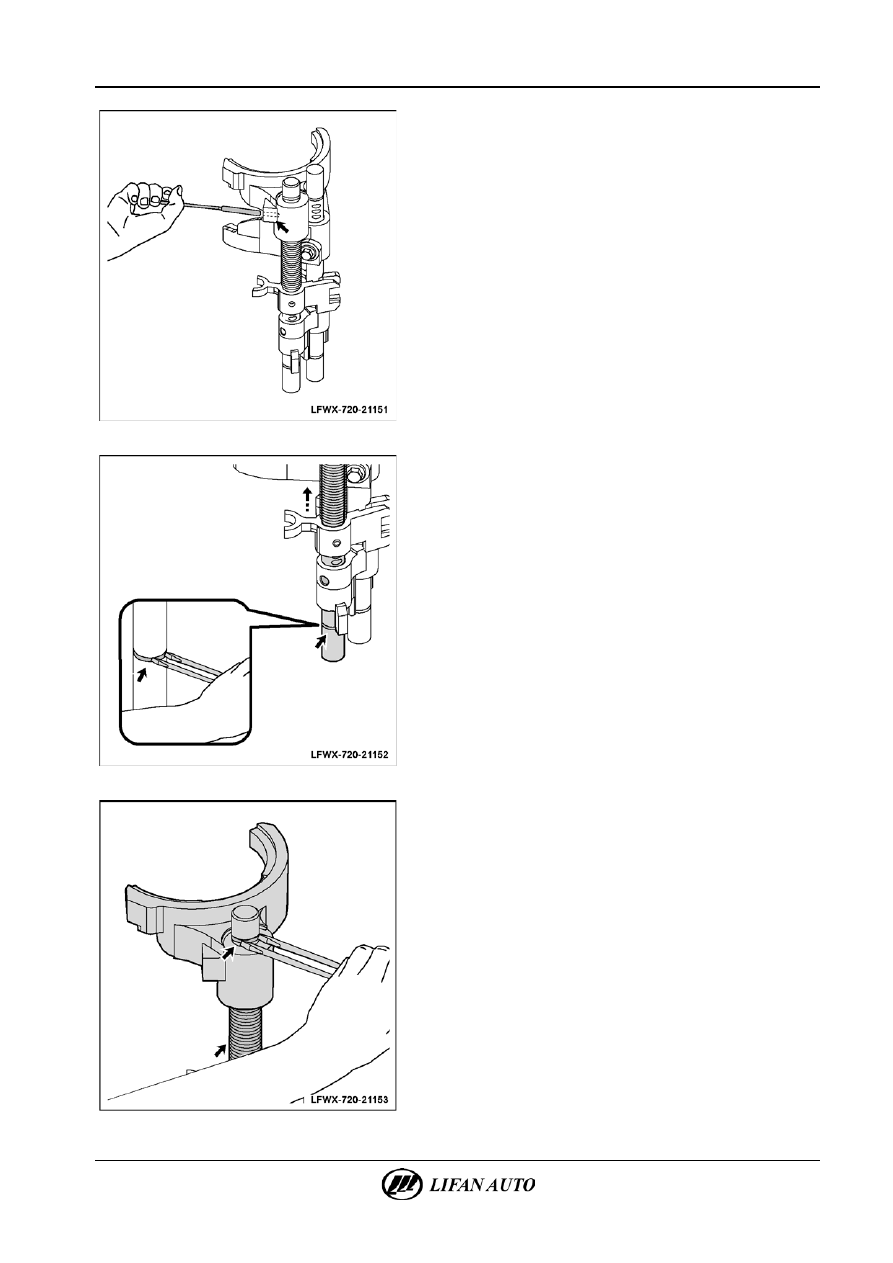

Разборка стержня вилки 1/2-й передач.

А.  Снять стопорные болты вилки переключения 1/2-й передач

и снять вилку переключения 1/2-й передач.







Б.  Зафиксировать вилку переключения 1/2-й передач

и выбить цилиндрический стопорный штифт

направляющей стержня вилки. Снять направляющую

со стержня вилки переключения 1/2-й передач.







В.  Снять стопорное кольцо стержня вилки переключения

1/2-

й передач.



Ручная коробка переключения передач (РКПП) - Стержень вилки переключения передач

21-81





2.

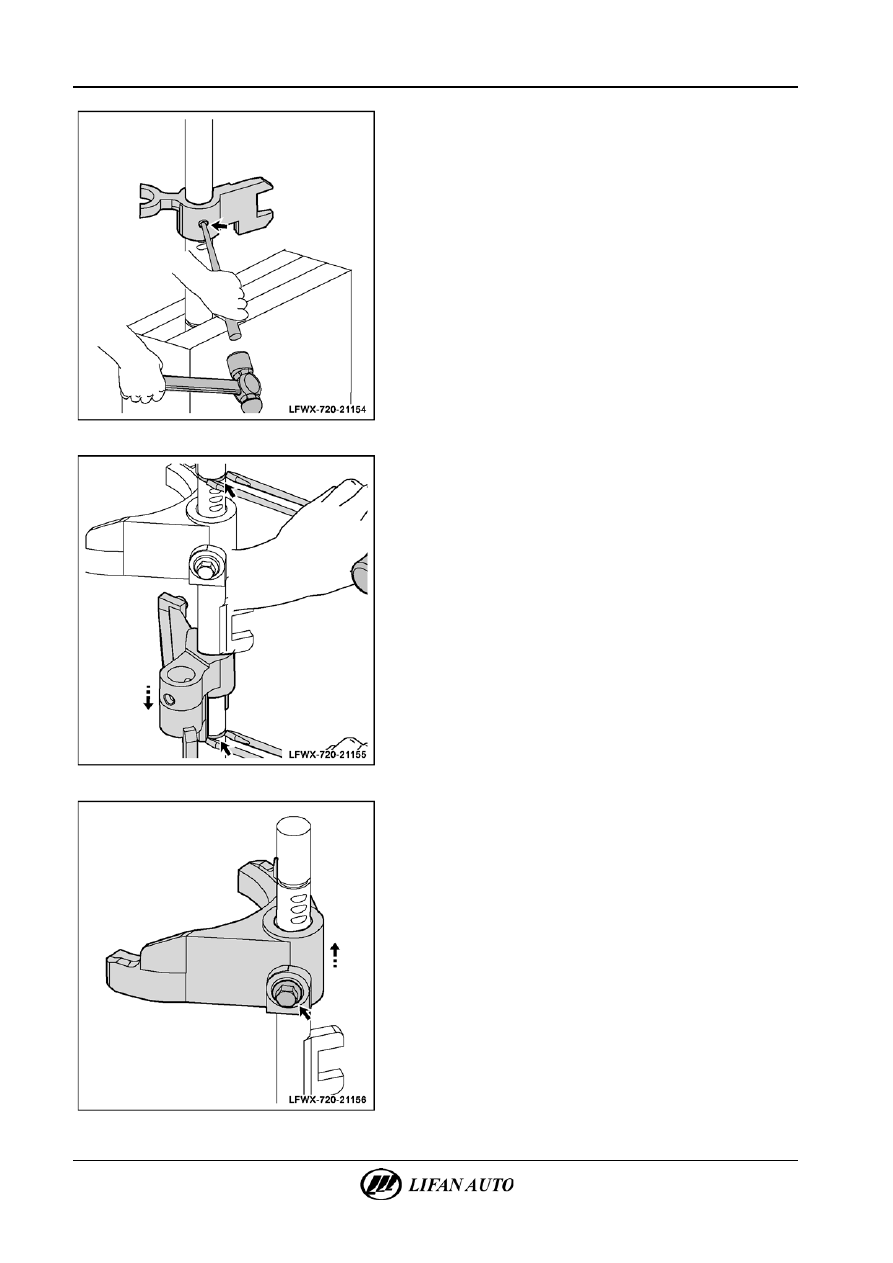

Разборка стержня вилки 3/4-й передач и стержня вилки
5-

й передачи и заднего хода

А.  Удалить блокирующий штифт с отверстия в стержне вилки

переключения 5-й передачи.







Б.  Снять стопорное кольцо стержня вилки переключения 5-й

передачи и заднего хода. Снять стержень вилки

переключения 5-й передачи и обратного хода с блока

заднего хода. Снять блокирующий штифт с блока заднего

хода.







В.  Снять верхнее стопорное кольцо стержня вилки

переключения 5-й передачи и заднего хода. Снять

стержень вилки переключения шестерни 5-й передачи

и возвратную пружину.

21-82

Ручная коробка переключения передач (РКПП) - Стержень вилки переключения передач







Г.  Зафиксировать стержень вилки переключения 5-й передачи

и выбить с мягкий цилиндрический штифт с блока заднего

хода и переключения, снять блок 5-й передачи, блок

заднего хода и переключения.







Д.  Зафиксировать стержень вилки переключения 3/5-й

передач и удалить верхние и нижние распорные кольца,

затем снять направляющую.







Е.  Снять стопорные болты вилки переключения 3/4-й передач

и снять вилку переключения 3/4-й передач.



Ручная коробка переключения передач (РКПП) - Стержень вилки переключения передач

21-83



Сборка



1.

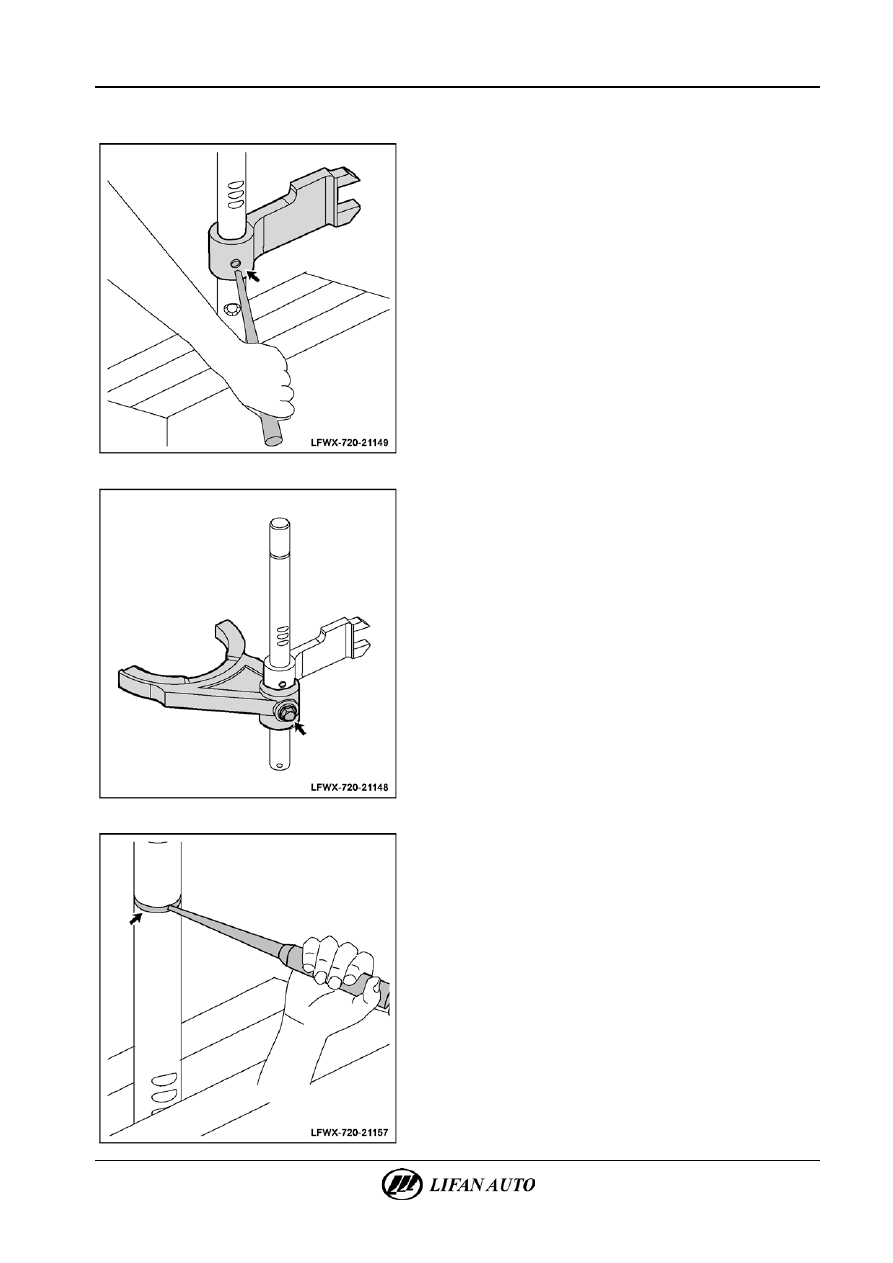

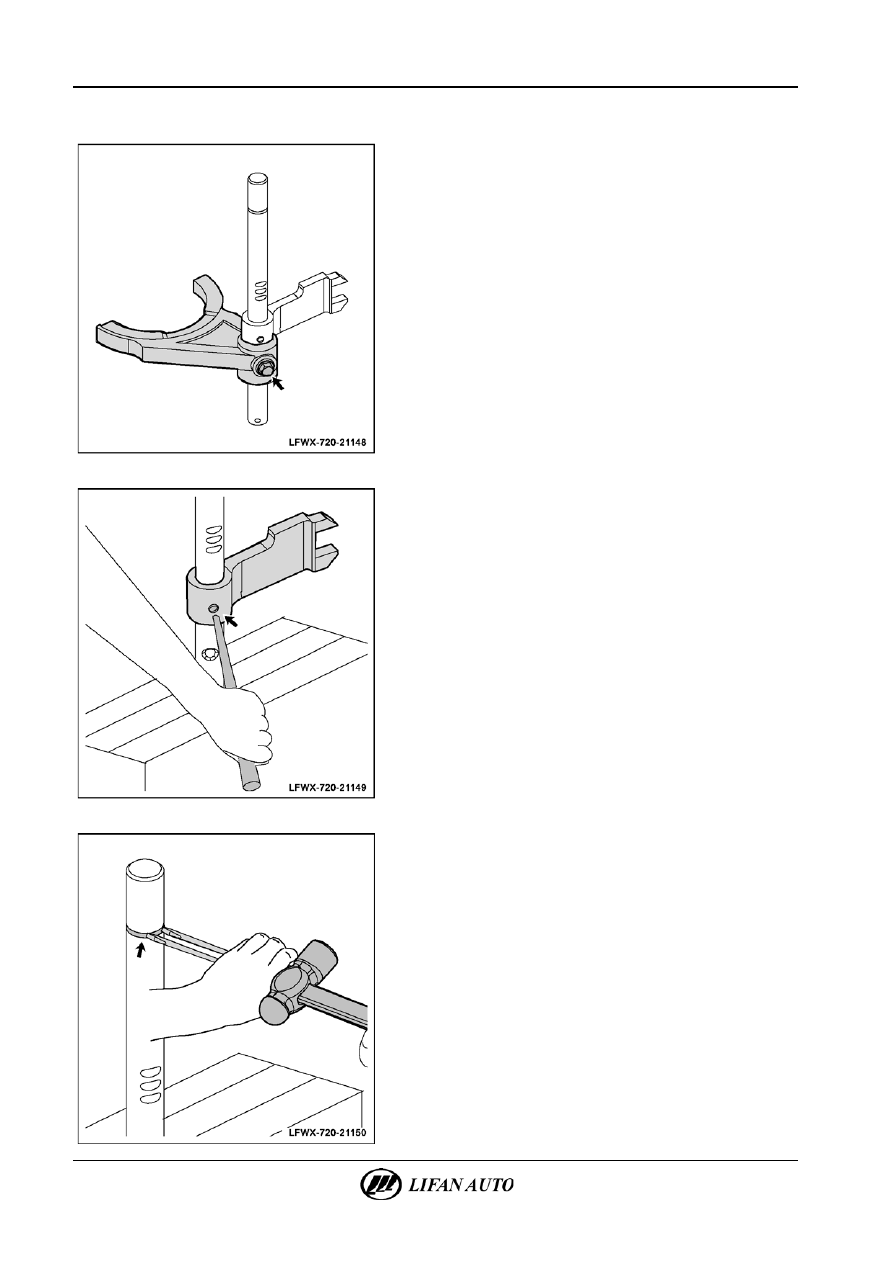

Сборка стержня вилки 1/2-й передач.

А.  Установить на стержень направляющую стержня вилки

переключения 1/2-й передач и вставить цилиндрический

фиксирующий штифт.







Б.  Установить вилку переключения 1-й и 2-й передач,

выровнять отверстие и установить стопорный болт вилки

переключения передачи.







В.  Установить стопорное кольцо стержня вилки

переключения 1/2-й передач.
